无鳍螺旋输送辊轴结构设计

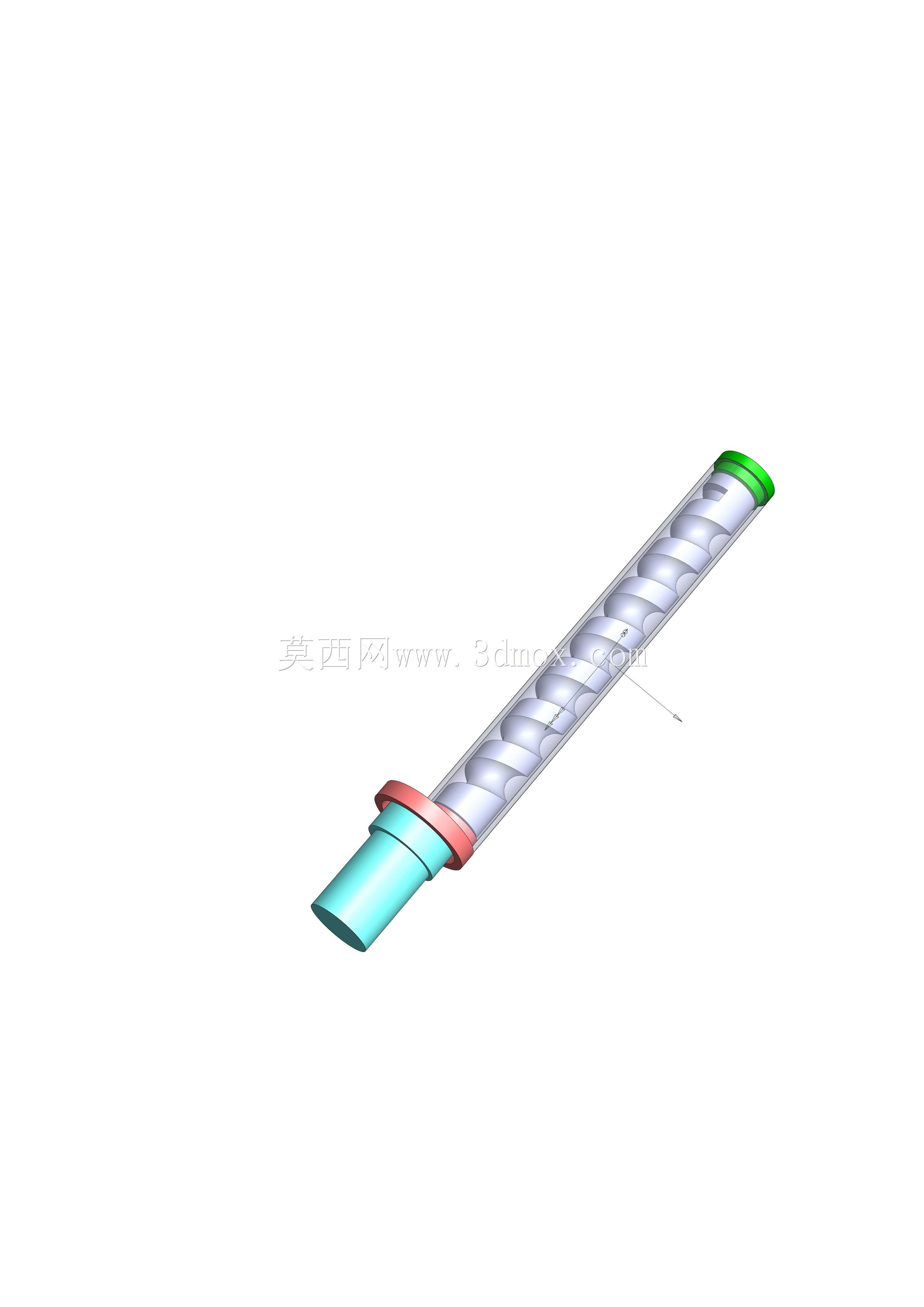

　　在散料输送、农用物料转运以及轻型物料输送的场景里，这类无鳍结构的螺旋输送辊轴常被用作核心输送构件，区别于常规带鳍片的螺旋输送杆，它的螺旋叶片直接与辊轴本体一体化成型，没有额外突出的鳍状导流片，在输送谷物这类颗粒度均匀、流动性较好的散料时，能避免物料卡滞在鳍片与轴体的连接缝隙里，减少物料残留，尤其适合粮食收储站点、小型农用物料转运设备的输送单元使用。从实际使用场景来看，这类辊轴既可以单独作为短距离推送构件，安装在谷物出料口的导料槽内，控制物料下落的流速与均匀度，也可以多根平行排布组成输送台，配合驱动端的带轮或者联轴器传动，实现颗粒物料的水平定向输送，部分轻型无鳍摩托的物料输送改装结构里，也会用到同结构的轻量化辊轴作为传动支撑件，兼顾输送与导向的作用。

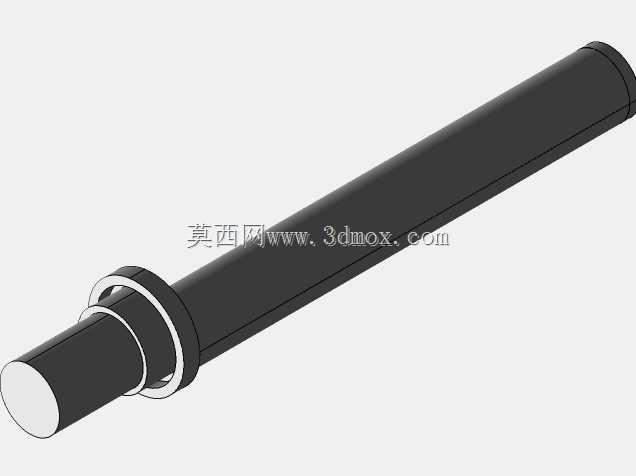

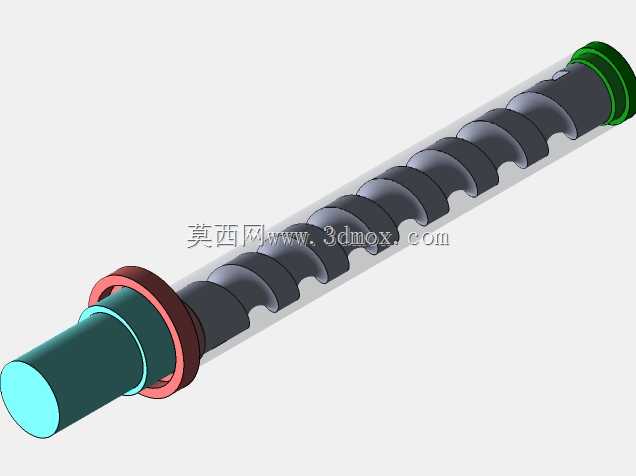

　　设计这类构件的时候，首先要考虑的是螺旋导程与输送效率的匹配，针对谷物这类散料，导程取值通常取轴径的1.2到1.5倍，导程过大会导致物料推送过程中出现回滑，输送效率下降，导程过小则会增加物料与叶片的摩擦阻力，提升驱动端的功率损耗。轴体两端的连接段做了差异化设计，一端是光轴配合卡环定位的结构，用来安装到设备的支撑轴承座上，卡环槽的位置严格匹配常用深沟球轴承的安装定位尺寸，保证装配后轴体的径向跳动量控制在0.1mm以内，避免运转过程中出现晃动；另一端做了阶梯轴结构，配合端盖的限位，同时预留了传动件的安装位置，可以直接同步带轮或者链轮，不需要额外加装连接套，减少整体装配的零件数量。

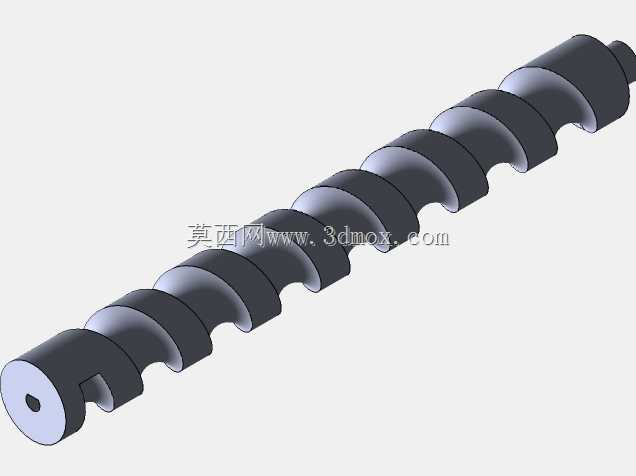

　　从外形尺寸与安装边界来看，这类辊轴的有效输送段长度可以根据实际输送槽的宽度做适配调整，轴体的主体直径根据输送载荷确定，常规轻型输送场景下轴径取25到40mm即可满足强度要求，螺旋叶片的外圆直径比轴径大30到50mm，保证叶片与输送槽侧壁的间隙控制在3到5mm，间隙过大会导致边缘的物料无法被有效推送，间隙过小则容易因为轴体的加工误差或者运转跳动出现叶片刮蹭槽壁的问题。轴体表面的螺旋槽做了圆弧过渡处理，没有尖锐的棱角，一方面减少物料输送过程中的破碎率，尤其是谷物这类需要保证颗粒完整性的物料，圆弧过渡的槽型不会刮伤谷粒表皮，另一方面也能降低应力集中，提升轴体的抗扭强度，在长期交变载荷下不容易出现断裂问题。

　　实际选型装配的时候，要注意轴体两端支撑座的同轴度误差控制，两端轴承座的安装面需要做找平处理，同轴度误差不能超过0.2mm，否则会加剧轴承的磨损，同时增大运转噪音。驱动端的传动比匹配要结合输送物料的堆积密度计算，输送谷物这类堆积密度较低的物料时，线速度控制在0.3到0.8m/s即可，线速度过高会导致物料被抛起，反而降低输送效率，还会产生较大的粉尘。另外，轴体的材质通常选用硬质铝合金或者不锈钢，铝合金材质的重量更轻，适合移动式的小型输送设备，不锈钢材质则适合有防潮、防腐蚀要求的粮食加工场景，避免长期接触带湿度的谷物出现锈蚀污染物料的问题。叶片的表面粗糙度要控制在Ra1.6以下，降低物料与叶片的摩擦阻力，减少物料粘附在叶片表面的情况，尤其是输送带有一定湿度的谷物时，光滑的表面能避免物料粘结导致螺旋槽堵塞，保证连续运转的稳定性。
