带T型手柄的磁性焊接固定夹具

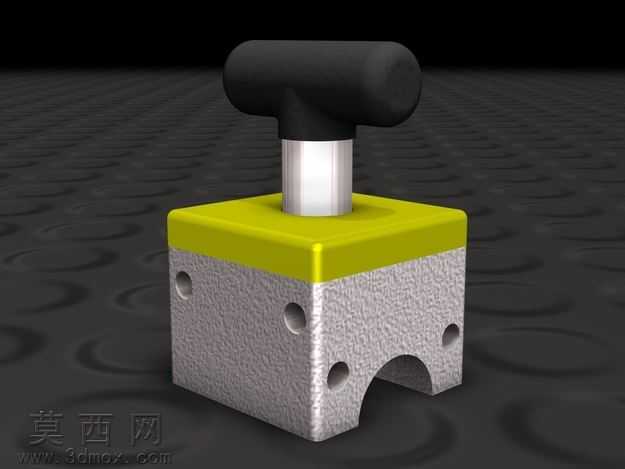

本磁性焊接夹具采用三维参数化建模方式完成整体结构设计，建模过程中优先保证各功能部件的装配精度与运动逻辑合理性，对核心磁吸基座、操作手柄、连接转轴等部件均做了独立的特征建模，可支持后续的参数调整与结构优化。渲染阶段采用工业产品级写实渲染方案，针对不同部件的材质特性做了分层材质设置：顶部T型操作手柄采用哑光黑色硬质工程塑料材质，模拟了磨砂表面的细微漫反射效果，还原手持操作部件的防滑质感；基座上层的导磁面板采用镀彩锌金属材质，还原了锌层钝化后带暖调的金属光泽与轻微表面反光特性；基座主体采用发黑处理的钢制材质，表现出哑光深灰金属的厚重质感，同时对基座侧面的安装螺纹孔做了细节刻画，还原螺纹的牙型特征与孔口倒角细节。结构设计上，该夹具采用经典的磁路通断控制结构，通过顶部手柄的旋转动作切换内部磁体的磁路方向，实现磁力吸附与释放的状态切换，无需外接电源即可完成待焊接工件的快速固定，有效避免焊接过程中工件移位。基座底部设计有适配圆管类工件的弧形避让槽，可兼容平面工件与小直径圆管工件的装夹需求，侧面预留的螺纹孔可用于安装辅助定位挡块，拓展装夹适配范围。设计过程中重点优化了手柄的操作力矩，确保旋转切换状态时操作手感顺畅无卡滞，同时对磁体的吸附力做了模拟校核，保证焊接作业时夹具可提供足够的固定吸力，避免焊接应力导致工件错位，整体结构紧凑无冗余部件，符合焊接作业场景下对工装夹具耐用、易操作的实际需求。
