双辊破碎机构缸体组件三维结构设计

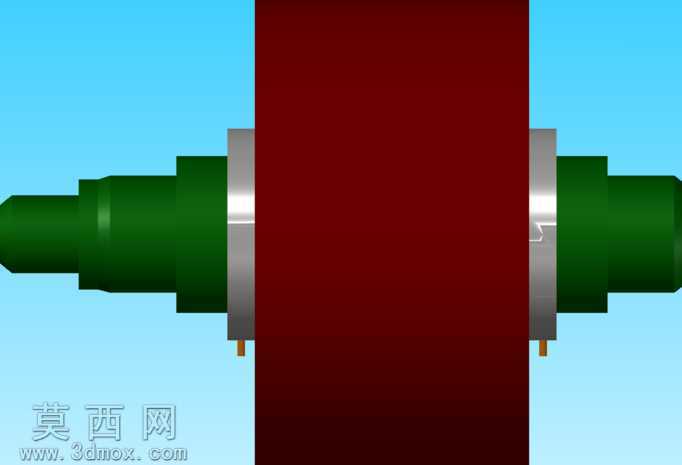

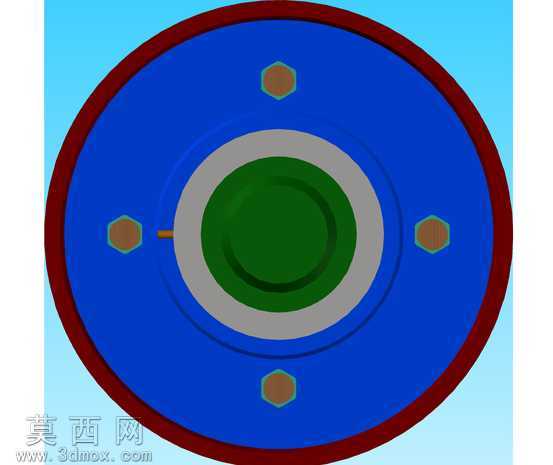

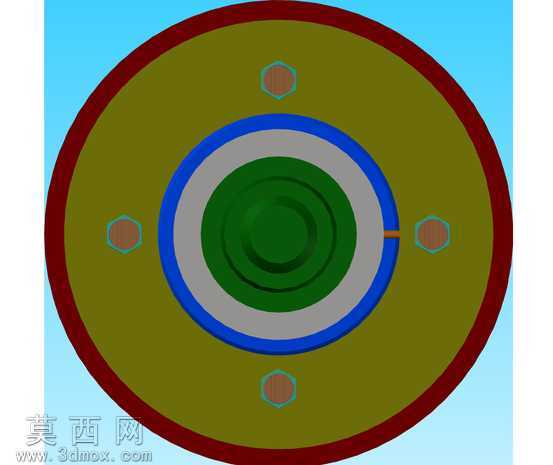

本作品为双辊破碎机配套缸体组件的三维结构设计，建模过程严格遵循机械设计规范，以实际工业应用需求为核心搭建整体结构。建模阶段采用参数化设计思路，先完成核心主轴的基准定位，再依次构建辊体支撑结构、缸体外壳、内部承压隔层、端盖密封结构等部件，各零件间的装配公差严格匹配机械加工精度要求，确保装配关系符合实际生产装配逻辑，不存在干涉错位问题。材质设置上根据部件功能差异区分配置：主轴采用高强度合金结构钢材质，渲染时呈现金属切削加工后的哑光银灰质感，表面添加细微的机加工纹理提升真实感；破碎辊支撑结构采用高耐磨铸钢材质，赋予耐磨材料特有的深黄金属质感，表面模拟铸造后的细微粗糙肌理；外部承压缸体采用铸钢外壳搭配耐磨衬层，外壳部分做防锈涂装处理，分别设置红色防锈漆外涂层、蓝色耐磨内衬层的材质效果，不同材质的色彩区分清晰，既方便快速识别各功能部件，也还原了工业设备实际的涂装工艺。结构设计上充分考虑双辊破碎机的工作特性，缸体内部预留了足够的辊体运转空间，主轴两端设置了定位支撑结构与密封安装位，可适配轴承安装与密封组件装配，端盖部分设计了均匀分布的螺栓连接位，确保缸体装配后的结构密封性与连接强度，能够承受破碎作业过程中的冲击载荷与内部压力。整体模型采用剖视展示的方式呈现内部装配关系，可清晰观察到主轴与辊体、缸体衬层、外部端盖的配合逻辑，各部件的连接方式、定位结构都做了完整还原，没有省略关键的装配细节，能够直观展现该缸体组件的工作原理与结构组成，可用于破碎机结构教学、产品方案展示、配套零部件设计参考等场景，模型的结构比例完全参考实际工业产品参数设置，各部件的尺寸比例协调，符合机械设计的合理性要求。
