卧式单轴生活垃圾破碎处理设备结构设计

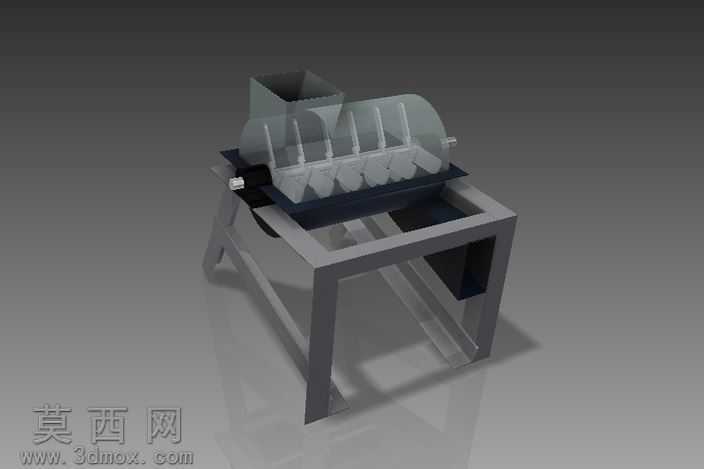

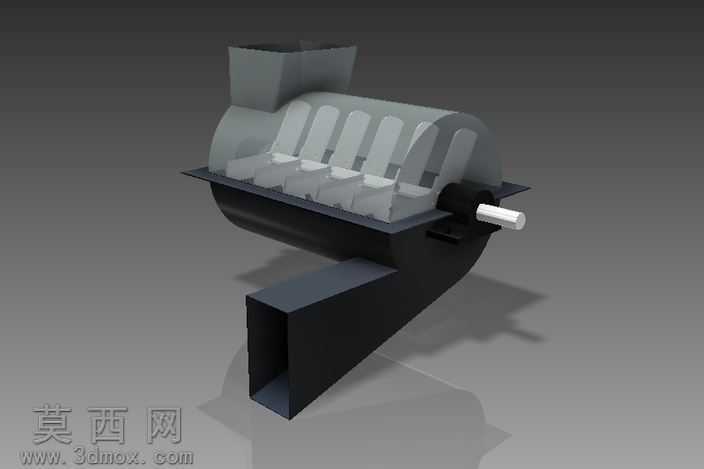

本模型为卧式单轴生活垃圾破碎设备，采用Autodesk Inventor完成全参数化三维建模，建模过程严格遵循机械设计规范，对设备各功能模块进行独立零件建模后完成虚拟装配，完整还原设备的实际装配关系与运动逻辑。模型整体采用卧式布局，上部设置扩口式进料斗，可承接大体积待破碎垃圾物料，避免进料过程中出现物料卡滞、外溢问题；中部为核心破碎腔结构，腔体内置阵列排布的破碎刀组与弧形导流衬板，刀组沿主轴轴向等距分布，衬板弧度与刀组回转半径精准匹配，可在破碎过程中对物料形成导流、托举作用，保证物料被刀组充分击打、剪切，提升破碎效率；下部设置斜向出料通道，破碎完成的物料可依靠自身重力沿通道滑落排出，无需额外增设出料输送结构，简化设备整体构型。渲染阶段针对设备不同部件的材质属性进行差异化设置：设备机架、破碎腔外壳、进料出料通道采用碳素钢材质，渲染时赋予哑光深灰金属质感，还原钢材焊接成型后的粗糙表面肌理，添加细微的焊接痕迹与氧化质感，提升模型真实度；主轴与破碎刀头采用合金工具钢材质，赋予亮面金属质感，对刀头的切削刃部位做高光处理，突出刀头的高强度耐磨属性；转动配合部位添加细微的润滑油渍质感，还原设备实际运行中的状态。结构设计上重点考量设备的运行稳定性：主轴两端设置轴承安装位，预留密封结构装配空间，可避免破碎过程中粉尘、细小碎屑进入轴承造成磨损；破碎腔外壳采用加厚板材设计，可承受破碎过程中大块物料冲击带来的载荷，避免腔体变形；刀组与主轴采用键连接固定，可传递大扭矩，满足硬质性垃圾破碎的动力需求。整体设计围绕生活垃圾破碎的实际工况展开，在保证破碎效率的前提下尽可能简化设备结构，降低设备制造成本与后期维护难度，模型完整保留各零件的建模参数，可直接用于工程出图、结构优化、运动仿真等后续设计环节，也可作为环保设备设计的参考案例使用。
