卧式螺旋卸料运输储槽罐体结构

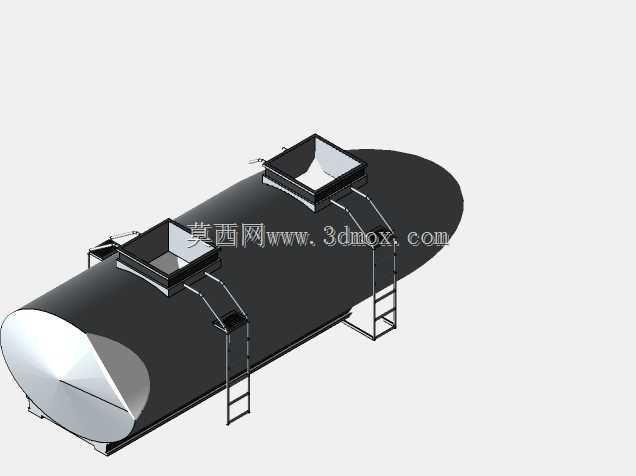

　　在散装液态物料公路转运场景中，这类卧式螺旋槽罐体是核心承载部件，区别于常规圆柱直筒罐体，其内部集成的螺旋导流结构，能够在车辆启停、变向行驶过程中减缓罐内液体的晃动冲击，降低液体浪涌对行驶稳定性的影响，尤其适配黏度偏高、易沉积的液态物料运输需求，避免物料在罐底长期淤积无法彻底卸出。从结构设计逻辑来看，罐体整体采用卧式椭圆封头布局，相比同容积的直筒圆柱罐体，椭圆封头的受力分布更均匀，罐内承压时的应力集中系数更低，不需要额外增加过多加强筋结构就能满足常压或低压储液的强度要求，同时椭圆端面的导流特性也能辅助卸车时的物料汇流，减少罐内残余量。罐体顶部设置的两个人孔结构，分别承担不同功能：靠前的人孔尺寸更大，主要用于检修人员进入罐内开展清理、

　　焊缝检查、螺旋结构维护作业，人孔盖采用快开式压紧结构，周边均匀分布的锁紧卡扣能够保证密封胶条的压紧力均匀，避免运输过程中出现溢漏；靠后的人孔尺寸稍小，主要作为日常加注物料的入口，同时集成了防溢液位检测的安装位，不需要额外在罐体上开孔加装附件，减少了罐体的泄漏点。罐体侧面布置的两组爬梯与顶部操作平台直接连通，爬梯的踏步采用防滑花纹板弯折成型，每级踏步的间距控制在300mm以内，符合高空作业的踏步步距要求，爬梯与罐体之间采用抱箍加焊接的复合连接方式，既避免了全焊接带来的罐体局部应力集中，也能保证爬梯的连接强度，操作人员攀爬时不会出现晃动感；顶部操作平台围绕两个人孔布置，平台表面铺设防滑格栅板，周边设置高度不低于1.2m的安全护栏，护栏底部带有100mm高的挡脚板，防止工具从平台滑落引发安全事故。罐体底部的支撑鞍座是整车安装的核心接口，两个鞍座分别布置在罐体长度方向的1/4和3/4位置，这个位置是卧式罐体的支撑最优受力点，能够将罐体满载时的重量均匀传递到车辆底盘大梁上，鞍座与罐体接触的位置垫有5mm厚的橡胶减震垫，既可以弥补罐体与鞍座之间的加工装配误差，也能过滤车辆行驶过程中底盘传递到罐体的振动，避免罐体焊缝长期受交变载荷出现疲劳开裂。从安装边界尺寸来看，罐体的整体外径控制在2.4m以内，符合公路运输设备的外廓尺寸限界要求，罐体总长度根据配套底盘的轴距调整，保证安装后整车的前后轴荷分配在合理区间，不会出现轴荷超限的问题；

　　罐体底部距离地面的最小间隙不小于300mm，满足非铺装路面的通过性要求，避免行驶过程中罐体底部被路面凸起剐蹭。内部的螺旋导流结构采用连续螺旋叶片焊接在罐体内壁上，螺旋叶片的导程根据运输物料的黏度调整，黏度越高的物料对应的导程越小，能够在卸车时借助车辆的小幅晃动引导物料向卸料口汇流，同时螺旋叶片也相当于罐体的内部加强筋，能够提升罐体整体的抗变形能力，在罐体受到外部冲击时，螺旋叶片可以分散冲击力，避免罐体出现大面积凹陷。罐体顶部还预留了呼吸阀、安全阀的安装接口，接口位置靠近人孔盖，方便日常维护时拆装校验阀门，呼吸阀的开启压力按照常压储液罐体的标准设定，保证罐内压力始终与外界大气压保持平衡，避免高温环境下罐内液体蒸发造成压力升高，

　　或者卸车时物料流出造成罐内负压吸瘪罐体。在细节设计上，罐体所有的外露附件都做了圆角处理，没有尖锐的棱角突出，避免操作人员作业时被磕碰划伤；人孔盖的开启方向朝向罐体侧面，不会在开启后挡住操作人员在顶部平台的通行路径；爬梯的最下端距离地面的高度不超过400mm，方便人员从地面直接踏上爬梯，不需要额外借助台阶。这类罐体结构的三维建模过程中，需要重点控制螺旋叶片与罐体内壁的贴合精度，叶片边缘与罐壁的间隙控制在2mm以内，避免间隙过大造成物料淤积在缝隙中，同时也要保证焊接时不会出现焊穿罐壁的问题；鞍座的安装孔位需要与底盘大梁的安装孔位完全匹配，孔位公差控制在±1mm以内，保证现场安装时不需要二次打孔就能直接装配。
