矿用自卸车货厢举升连接结构三维设计

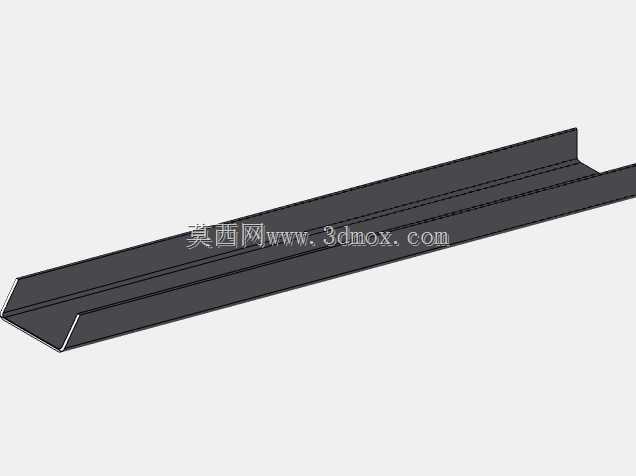

　　在露天矿山剥离、基建土石方转运、水利工程渣料清运这类重载短倒场景里，自卸车的货厢与副车架连接段是最容易被忽略却直接决定整机出勤率的核心部位，很多现场反馈的举升卡滞、焊缝撕裂、落料残留等问题，追根溯源都能回到连接结构的设计匹配度上。这套三维结构在建模初期就没有沿用通用公路自卸车的铰接布局，而是针对非铺装路面的颠簸冲击、大粒径物料的砸击工况做了针对性调整，首先在铰接支座的安装基准上，直接把副车架的上翼面作为安装贴合面，取消了额外的调整垫片组，避免长期作业后垫片移位导致的铰接轴同轴度偏差，支座与副车架的连接采用了贯通式螺栓加焊接的复合连接形式，螺栓承担横向剪切力，周边连续角焊缝承担纵向的举升拉扯力，

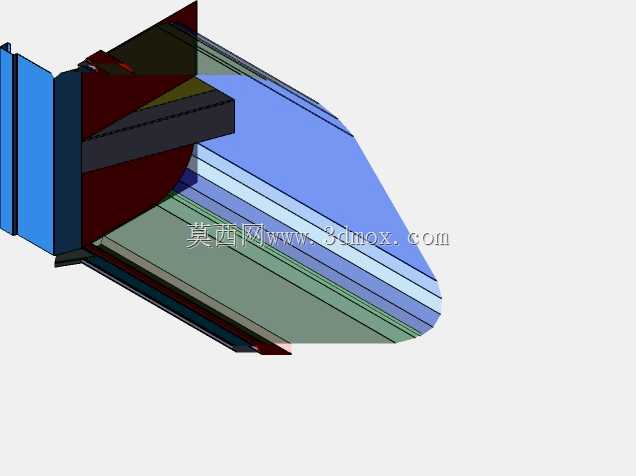

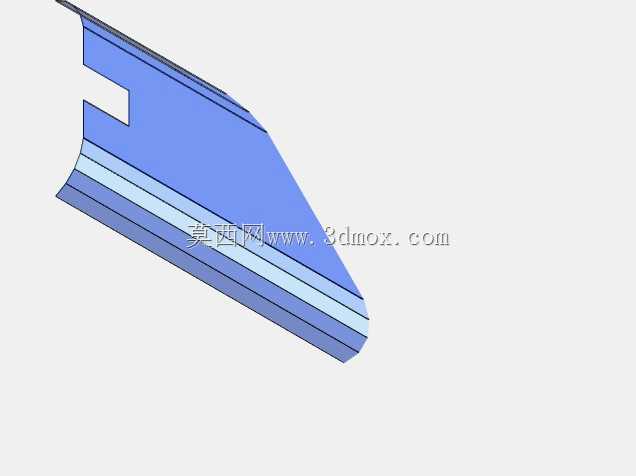

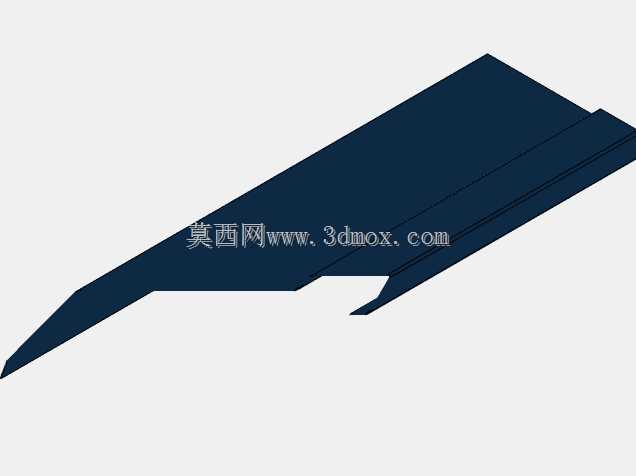

　　相比纯螺栓连接能减少30%左右的螺栓松动频次，相比纯焊接结构又能在支座出现磨损后快速更换，不用整体切割副车架。从结构外形来看，货厢的尾端铰接点位置比常规设计抬高了120mm，这个尺寸调整是结合了物料安息角做的测算，当举升油缸伸出行程达到最大时，货厢的倾斜角度刚好能让含水率12%左右的粘性土料顺利滑出，不会在货厢前端形成积料堆，同时铰接点抬高后，货厢下落时的冲击行程被缩短，能减少对后桥钢板弹簧的反复冲击，延长行走系部件的使用寿命。货厢的侧板与底板连接位置没有采用直角拼接结构，而是做了半径80mm的圆弧过渡，这个细节一方面是减少物料在边角处的残留，另一方面是避免直角位置的应力集中，在装载大块岩石时，

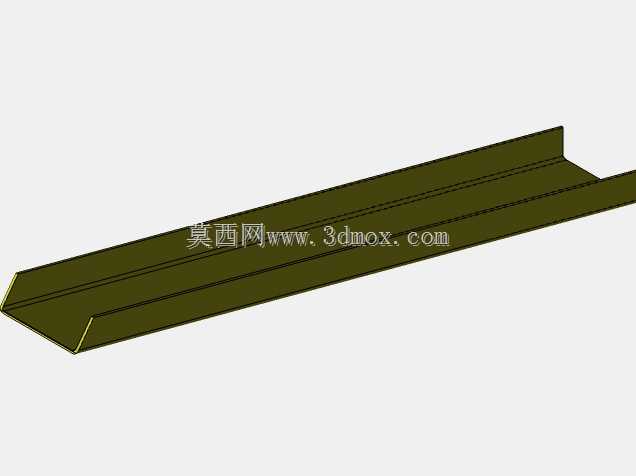

　　圆弧面能把砸击力分散到更大的板件面积上，减少局部变形的概率。举升臂与货厢的连接耳板做了变厚度设计，靠近铰接孔的位置厚度为30mm，往臂身方向逐步过渡到20mm，在保证铰接孔处挤压强度的前提下，尽可能降低结构自重，毕竟对于工程车辆来说，每减少1kg的无效结构重量，就能多承载1kg的有效载荷。在安装边界的匹配上，这套结构完全适配常见的6x4工程自卸车底盘，副车架的安装孔位间距与主流底盘的纵梁开孔位置完全对齐，不需要对底盘做额外的打孔改装，铰接轴的直径选用了110mm的调质合金钢材质，轴套采用了自润滑铜基合金材质，在日常作业中不需要频繁打黄油维护，能减少运维的工作量。建模过程中对举升全过程做了运动干涉检查，

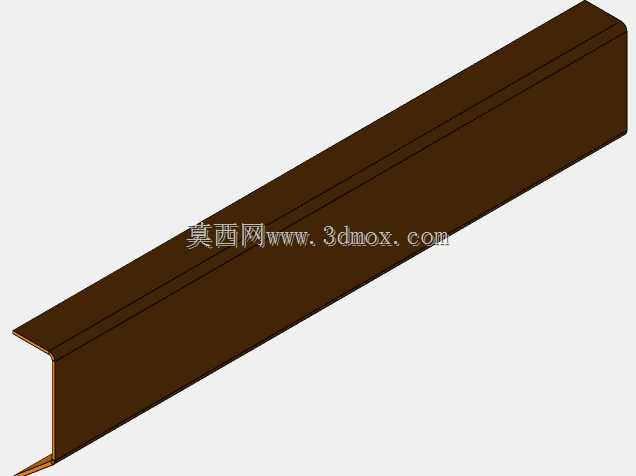

　　当油缸从全缩状态到全伸状态的整个行程里，举升臂、货厢、副车架三者之间没有任何运动干涉，同时预留了足够的管线布置空间，举升油管、后尾灯线束都能沿着铰接支座的侧边走线，不会在举升过程中被挤压磨损。另外在货厢的前板位置，做了向内倾斜15度的挡料边，能避免车辆在颠簸行驶时物料从前端洒落砸到驾驶室顶部，挡料边的高度设置为400mm，刚好能挡住常规装载高度下的滚落物料，又不会因为过高遮挡驾驶员的后方观察视线。很多设计人员在做自卸车结构时，往往把注意力放在油缸的选型、货厢的容积上，却忽略了连接铰接部位的细节匹配，实际上这个部位的设计合理性，直接决定了设备在重载工况下的无故障作业时间，这套结构在建模时就把现场常见的故障点都做了前置规避，比如铰接轴的轴向定位采用了挡板加开口销的双重固定，避免作业中轴向窜动导致轴端磨损；支座的润滑孔做了斜向设计，黄油嘴不会被飞溅的石料砸坏；货厢底板的加强筋采用了纵向布置，和车辆行驶方向一致，能减少车辆行驶时底板的共振变形。
