工业储料用斜置筒仓结构三维设计

　　在散状物料的中转、暂存作业场景里，筒仓是衔接上游物料输送与下游定量出料的核心承载结构，常见于粮食加工、建材生产、矿物分选、化工原料储运等多个工业领域，不同场景下的筒仓需要匹配对应物料的安息角、堆积密度、出料顺畅度要求调整结构形态，本次设计的斜置式筒仓结构，正是针对小产能生产线的边角空间安装需求做的定向优化。

　　从实际使用场景来看，常规直立式筒仓需要占用垂直方向的连续安装空间，对于厂房层高受限、或者需要对接斜向进料溜槽的工位，直立筒仓往往需要额外增设多段转接溜槽，既增加了物料卡堵的风险，也抬高了整体设备的安装高度。这款斜置筒仓将仓体轴线与水平面设置为固定倾角，仓体上端对接进料口，下端直接衔接出料输送设备，省去了中间的转接结构，物料依靠自身重力即可沿仓壁顺滑下滑至出料端，对于流动性一般的颗粒状、小块状散料，这种斜置结构能有效减少仓内物料挂壁、结拱的概率，不需要额外加装仓壁振动器也能保障出料的连续性。

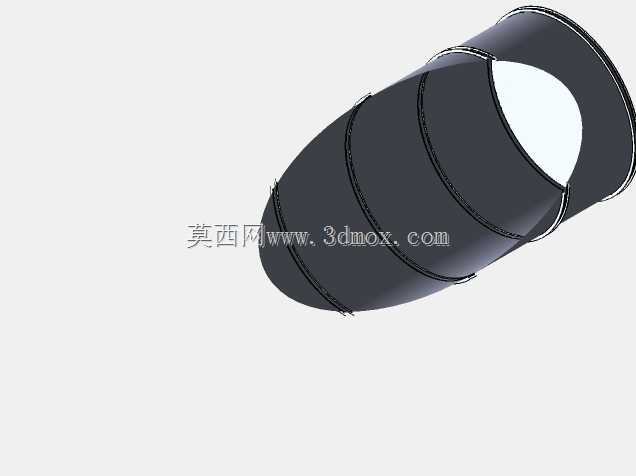

　　结构设计层面，仓体采用分段卷制焊接的筒体结构，每段筒体之间设置环形加强箍，既可以抵消仓内物料堆积产生的径向胀力，也能在运输过程中实现分段拆装，降低长距离运输的超宽超限风险。仓体的倾斜角度经过反复校核，选取的角度比常规散料的自然安息角大5到8度，既保证物料下滑的动力充足，也避免倾角过大导致仓体水平方向占用空间过多，适配厂房内的紧凑安装边界。仓体两端的端板采用带折边的冲压结构，与筒体焊接时可以增大焊缝接触面积，降低焊接应力集中导致的仓体变形风险，上端的端板预留进料口法兰安装位，可直接对接皮带输送机、溜槽或者气力输送管道的接口，下端端板预留出料口与检修口，检修口采用快开式压盖结构，日常清理仓内残留物料、排查卡堵点时不需要拆解整体管路，大幅降低运维的工作量。

　　安装边界方面，这款筒仓的整体径向尺寸控制在常规工业通道的通行宽度范围内，分段后的单段筒体长度可满足普通货运电梯的运输要求，现场安装时只需要在对应位置设置两组支撑鞍座，将仓体固定在鞍座上即可完成主体安装，不需要做复杂的混凝土基础，对于临时生产线、可移动作业站点的适配性更强。仓壁的厚度根据物料的磨琢性做了匹配设计，针对磨琢性较强的矿料、砂石类物料，可在仓内壁加装可更换的耐磨衬板，衬板通过沉头螺栓固定在仓壁上，磨损后只需要局部更换衬板即可，不需要整体更换仓体，有效降低长期使用的维护成本。

　　从功能特性上看，这款斜置筒仓没有复杂的运动部件，整体结构可靠性高，日常运维只需要定期检查焊缝位置是否有开裂、加强箍是否有松动即可，不需要做频繁的部件保养。仓体的外表面预留了料位计安装接口，可根据使用需求加装阻旋式料位计或者雷达料位计，实时监测仓内的物料存量，联动上下游的输送设备实现自动补料、自动出料的连续作业，适配自动化生产线的运行逻辑。针对容易产生粉尘的物料，还可以在仓体顶部预留除尘接口，对接厂区的除尘管网，避免进料过程中粉尘外溢，满足车间的环保作业要求。

　　设计过程中也充分考虑了不同物料的适配性，仓体的内壁做了平滑打磨处理，焊接位置全部做磨平处理，避免焊缝凸起位置挂留物料，对于含水率偏高、容易粘结的物料，也可以在仓壁外侧加装振动电机的安装座，后期需要时直接加装振动装置即可，不需要对仓体做二次焊接改造。整体结构的受力经过有限元校核，在满仓载荷的工况下，仓体的最大变形量控制在允许范围内，加强箍的位置对应仓体受力的最大弯矩点，可有效避免长期满载使用后仓体出现鼓胀变形的问题，支撑鞍座的位置也经过受力优化，将仓体的载荷均匀传递到安装基础上，避免局部应力过大导致基础损坏。
