多规格关风卸料器结构三维设计

　　在粉体加工、粮食储运、除尘系统的物料输送环节，这类关风卸料设备是衔接上下工艺段的核心部件，既要保证上部料仓或者分离设备的料封效果，避免气力输送管路的风压泄漏，又要持续均匀地把上部落下的粉体、颗粒物料定量卸送到下游输送设备或者料仓内，很多除尘系统的灰斗卸料、粮食加工厂的原料输送、塑料改性生产线的主料喂料环节，都离不开这类设备的稳定运行。

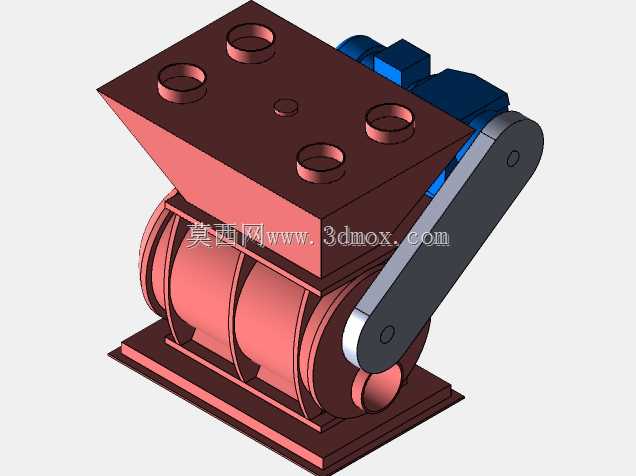

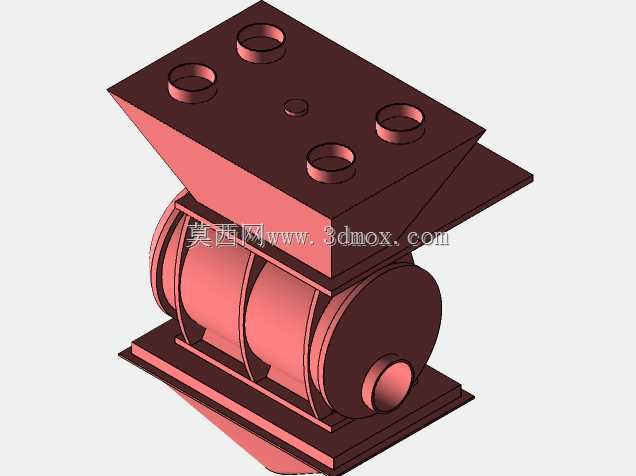

　　从结构设计逻辑来看，这类设备采用上部方口接料、下部斜口出料的布局，上部的方锥形接料段做了扩口设计，能够适配不同规格的料仓出口或者旋风分离器落料口，避免物料在接料段出现架桥堵料的问题，接料段的内壁做了顺滑过渡，没有直角死角，减少物料残留的可能。核心的叶轮转子部分采用多格腔室结构，转子转动过程中，上部的物料落入转子腔室，随着转子转到下部位置时，依靠重力自然卸出，同时转子叶片和壳体内壁的间隙控制在极小范围，保证上下腔室的风压隔离，不会出现上部漏风影响除尘或者输送效率的问题。侧置的驱动单元通过直连或者链传动的方式带动转子转动，驱动端的密封结构采用填料密封加骨架油封的组合设计，避免细微粉体从轴端泄漏，适配粉尘浓度较高的工作场景。

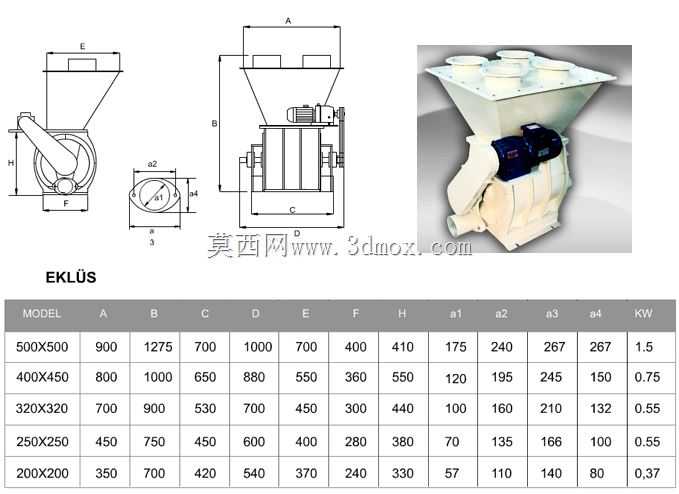

　　从安装边界的尺寸设计来看，该系列设备做了多规格的标准化尺寸覆盖，不同型号的接料口尺寸从200mm到500mm区间做了梯度划分，对应的设备总高度、壳体宽度、安装孔位都做了对应匹配，能够直接替换同规格的现役关风设备，不需要额外改动现场的安装基础。设备的安装法兰孔位按照通用的粉体设备接口标准设计，上部接料法兰的螺栓孔间距统一适配行业常用的料仓出口尺寸，下部出料口的角度做了优化，能够保证流动性一般的粉体物料也能顺利滑出，不会在出料口积料。设备的驱动侧预留了足够的检修空间，日常维护时不需要拆卸上下连接的管路，就可以完成轴承润滑、密封件更换的操作，降低现场运维的工作量。

　　设计过程中针对不同物料的特性做了结构适配，比如针对流动性好的谷物、塑料粒子，转子腔室的容积做了优化，保证卸料量的稳定；针对有一定粘附性的粉体物料，叶片边缘做了圆角处理，减少物料粘附在叶片上的概率，避免长期运行后腔室积料导致的转动卡滞。壳体部分采用钢板焊接后整体加工的工艺，保证壳体内腔的圆度，让转子和壳体的间隙均匀，既不会因为间隙过大漏风，也不会因为间隙过小出现转子刮蹭壳体的问题。设备的支撑脚位置做了加强设计，能够承受上部料仓一定的物料柱压力，不需要额外增加支撑结构，简化现场安装的流程。

　　在实际选型应用中，这类设备的不同规格对应不同的处理量，小规格型号适配小型除尘设备的灰斗卸料，大规格型号可以用在大型粮食加工线的原料输送、中央除尘系统的集中卸料场景，转子的转速可以根据物料的特性做调整，针对磨琢性较强的物料，适当降低转子转速，减少叶片和壳体的磨损，延长设备的使用寿命；针对流动性好、磨琢性低的物料，可以适当提高转速，提升卸料效率。设备的整体结构没有易损的复杂构件，核心的磨损部位只有叶片边缘和密封件，备件更换成本低，适合长时间连续运行的工业生产场景。
