食品加工用水果糖浆配料搅拌罐体结构

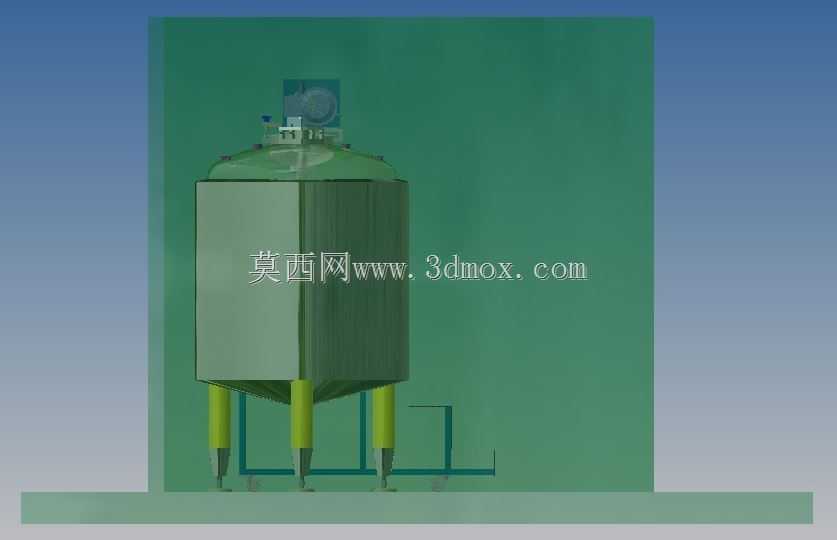

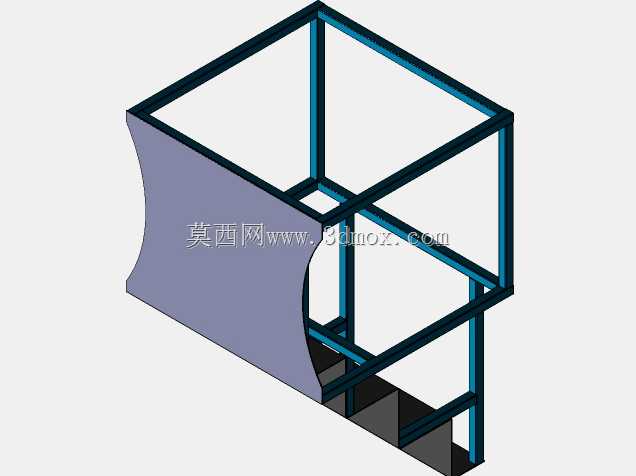

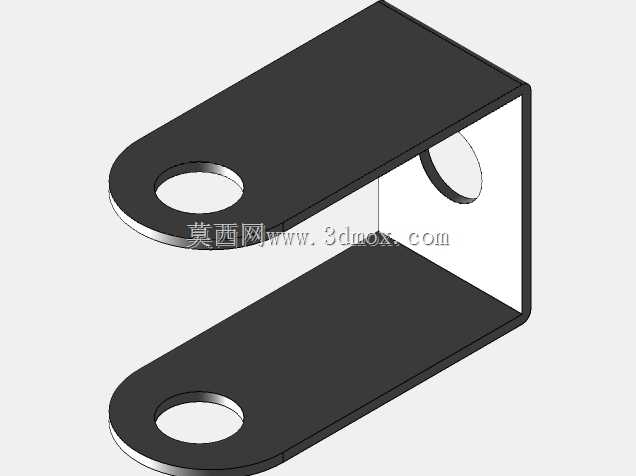

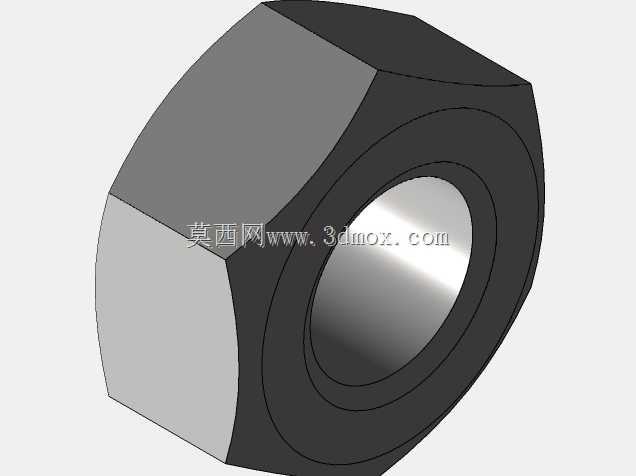

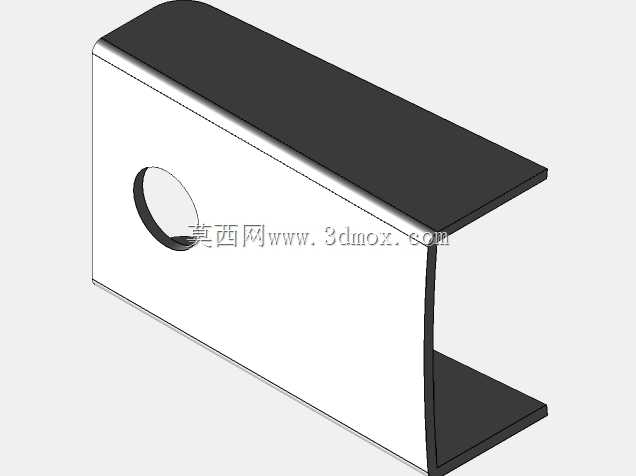

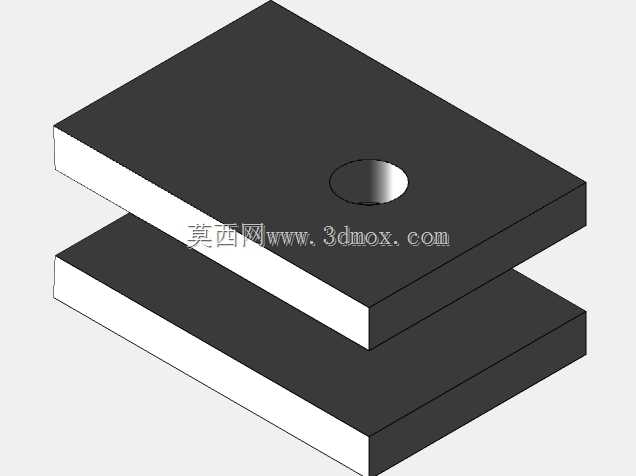

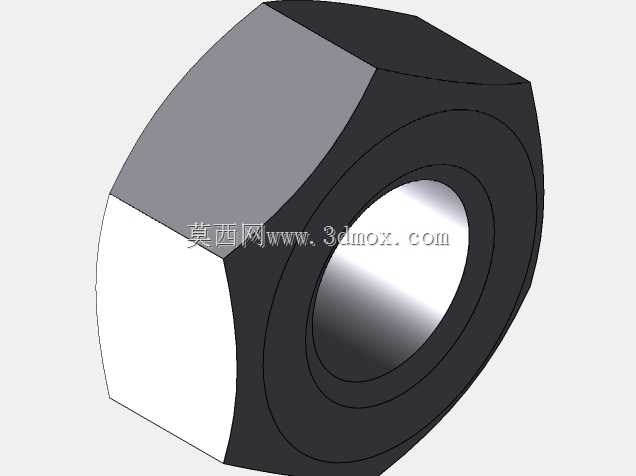

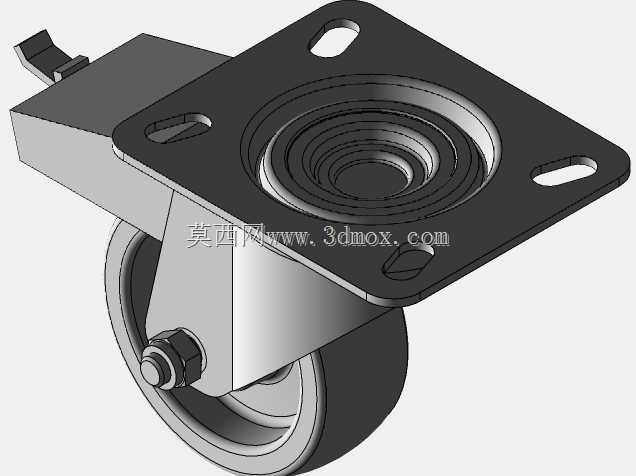

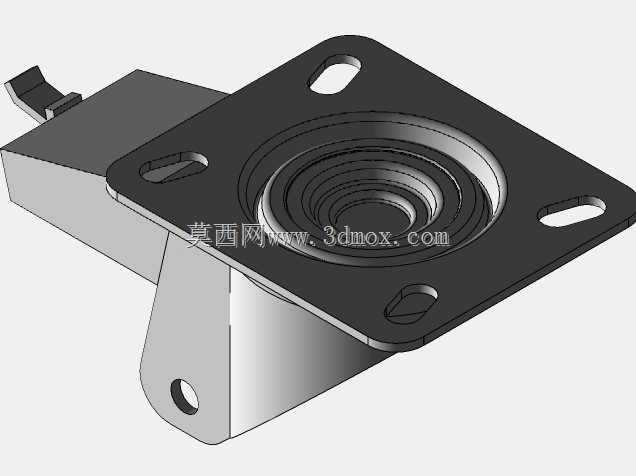

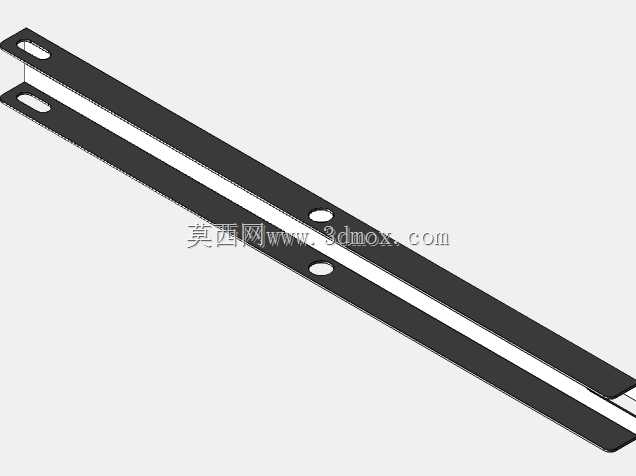

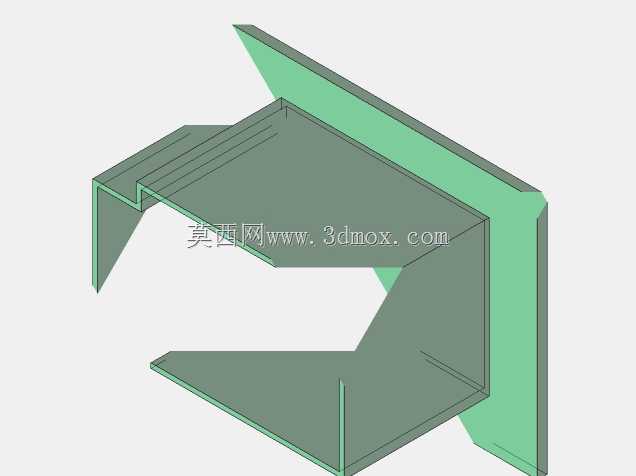

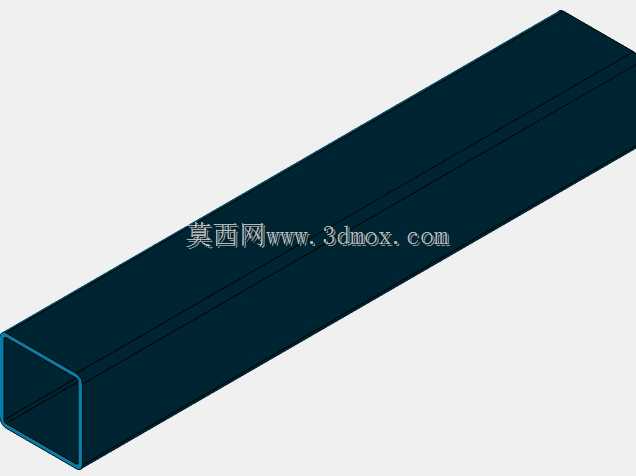

　　在果饮、果酱、果味乳制品等食品加工产线中，糖浆配制环节是决定成品风味均匀度、糖度稳定性的核心工序，这类立式配制罐正是该工序的核心承载设备，区别于普通常压储液罐，其结构设计完全围绕糖浆类高粘度流体的混合、暂存、中转需求展开。从现场安装布局来看，该类罐体通常采用支腿式落地安装，单罐支腿数量为4根，支腿底部预留地脚螺栓安装孔，安装时需保证罐体垂直度偏差不超过千分之一，避免搅拌轴长期运行出现偏磨；罐体周边预留的操作通道宽度不小于800mm，满足日常巡检、阀门操作、CIP清洗头拆装的作业空间需求，罐顶操作平台需与车间现有钢平台做标高适配，通常罐顶人孔、进料口、呼吸阀的操作面距平台踏步面高度控制在1.2m至1.5m之间，符合人机工程学操作要求。

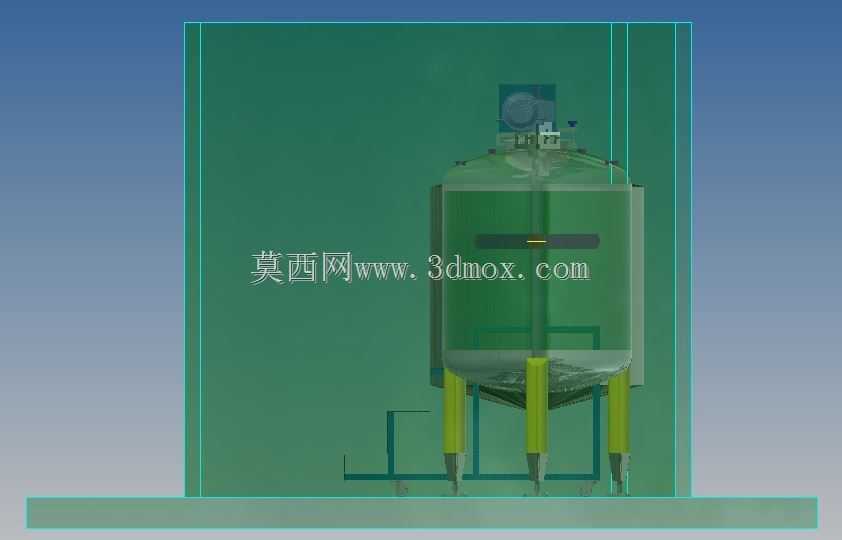

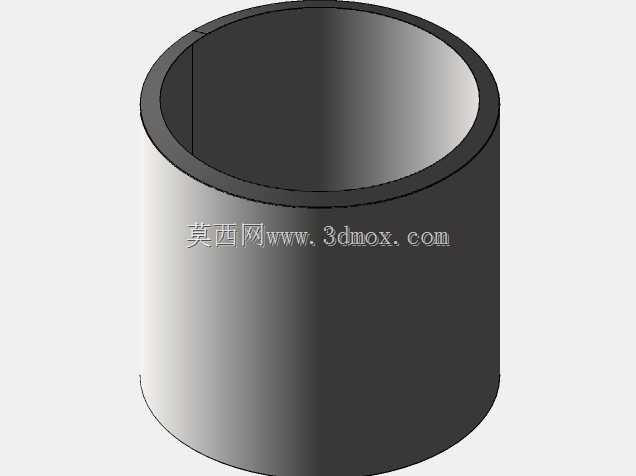

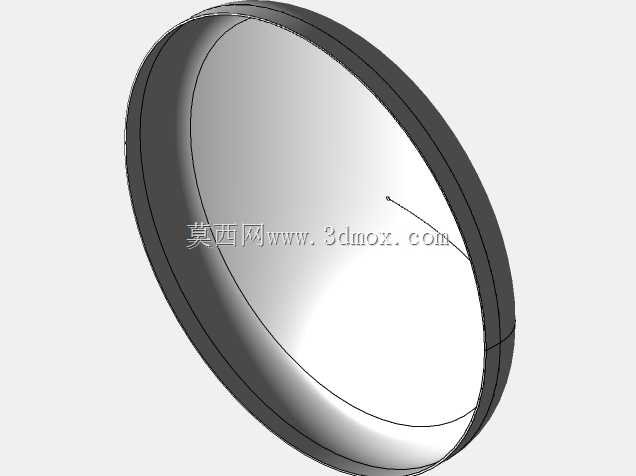

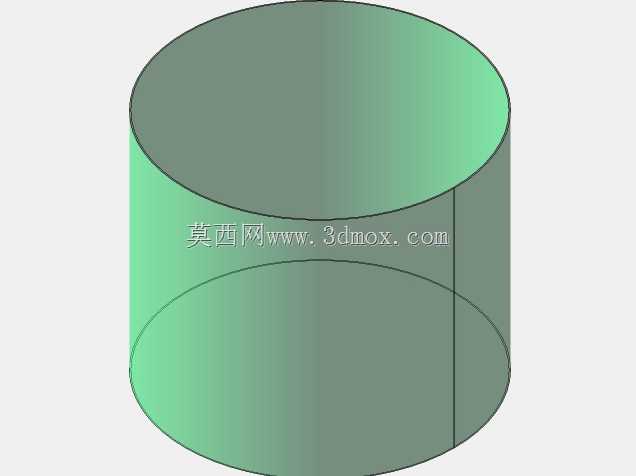

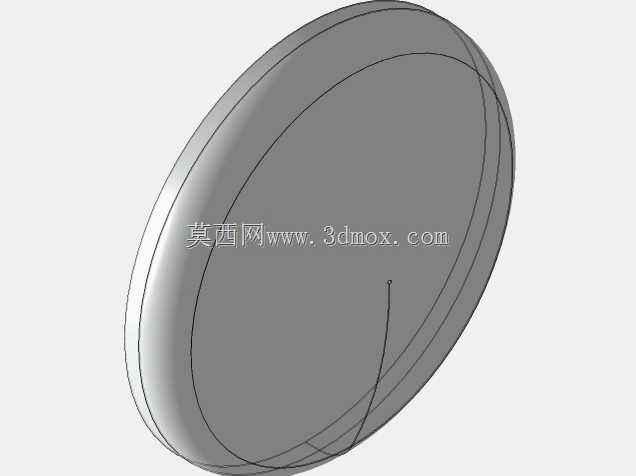

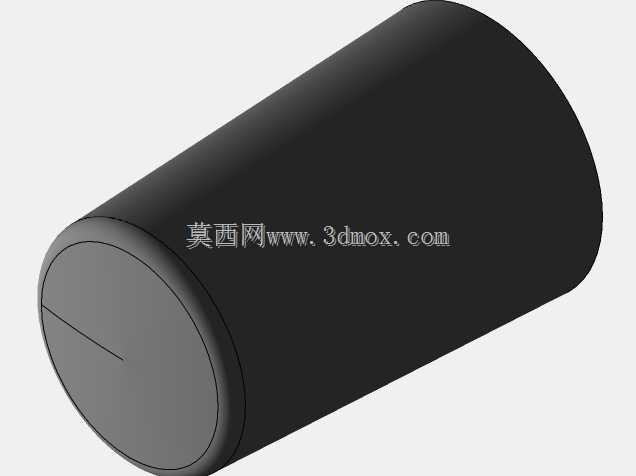

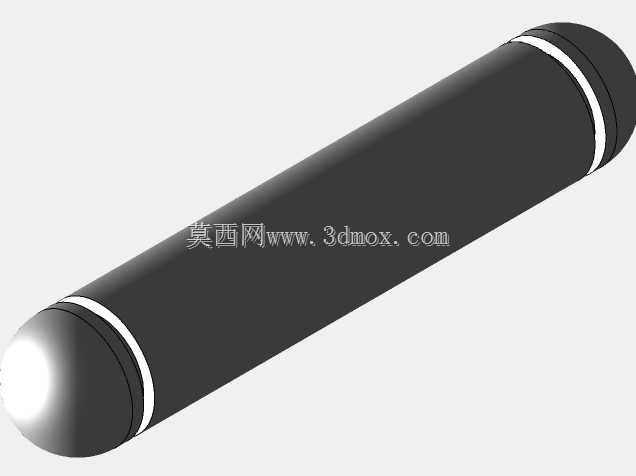

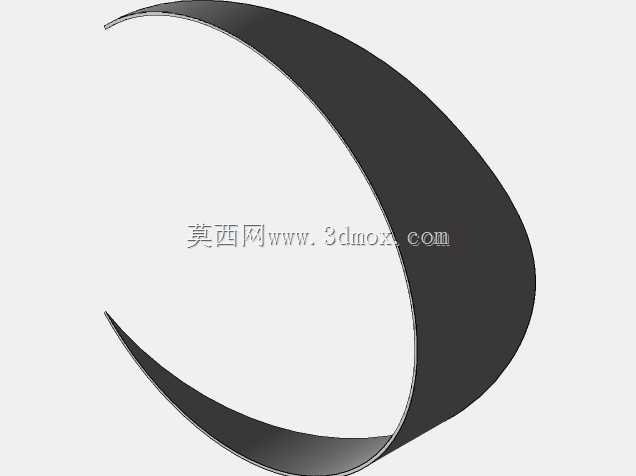

　　罐体主体采用立式椭圆封头结构，下封头为锥底设计，锥角通常控制在120°至150°之间，针对水果糖浆这类含有少量果浆纤维、粘度在100至500cP区间的流体，锥底结构能彻底排空罐内残液，避免物料沉积变质，同时减少清洗死角。罐体内壁做镜面抛光处理，粗糙度Ra值不大于0.8μm，所有焊缝做打磨圆弧过渡，杜绝物料挂壁残留，满足食品级卫生要求；罐体外层可根据工艺需求加装保温层，通常采用50mm厚聚氨酯发泡保温，外覆304不锈钢蒙皮，保证糖浆配制过程中温度波动控制在±2℃以内，避免温度变化导致糖度析出、结晶。

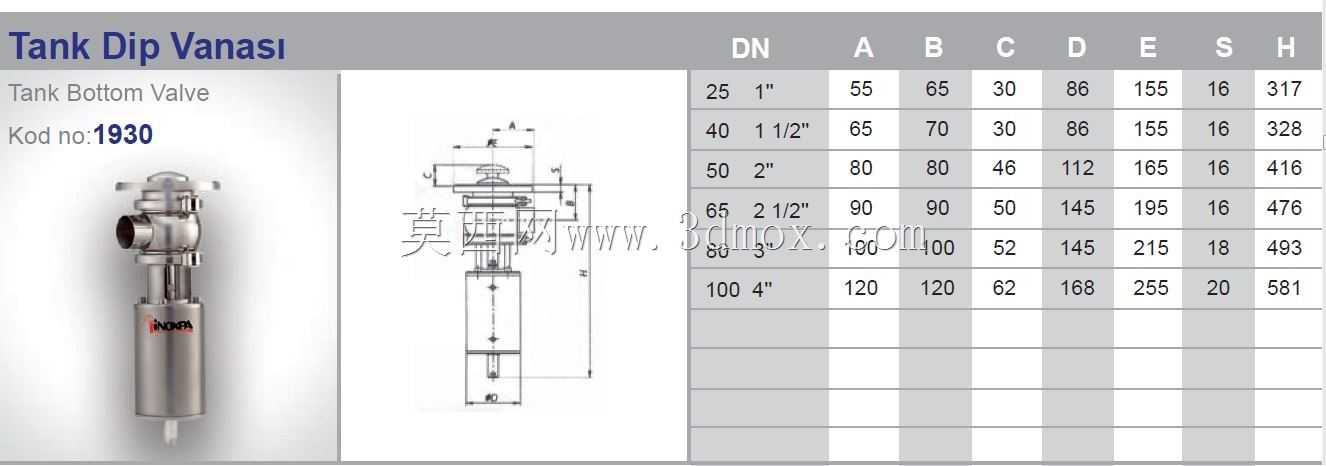

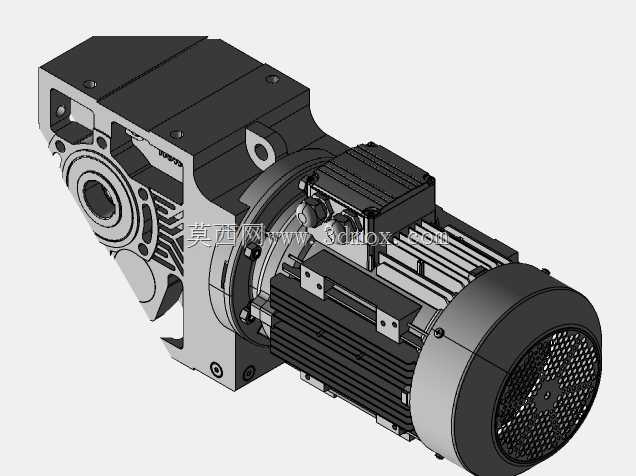

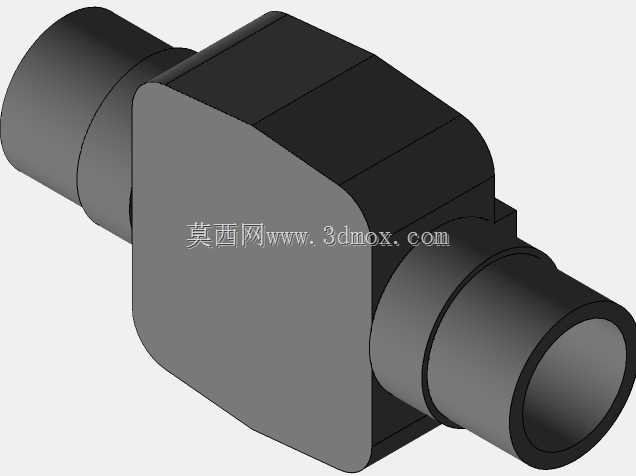

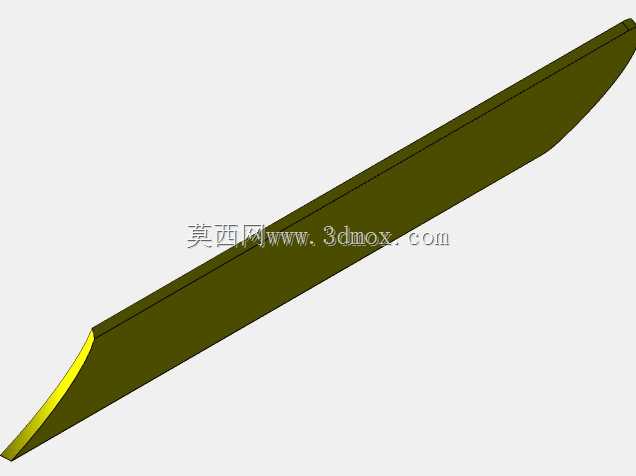

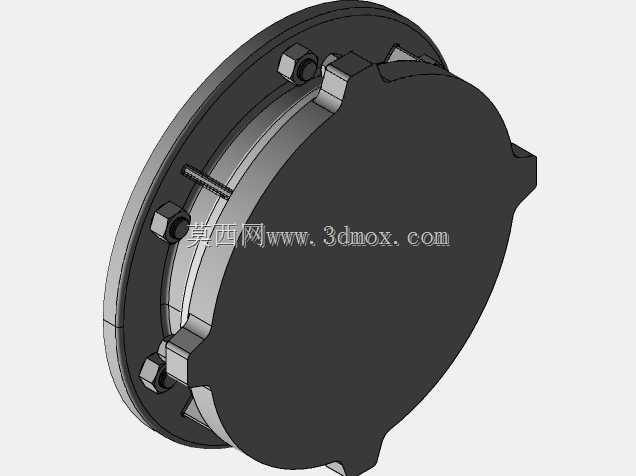

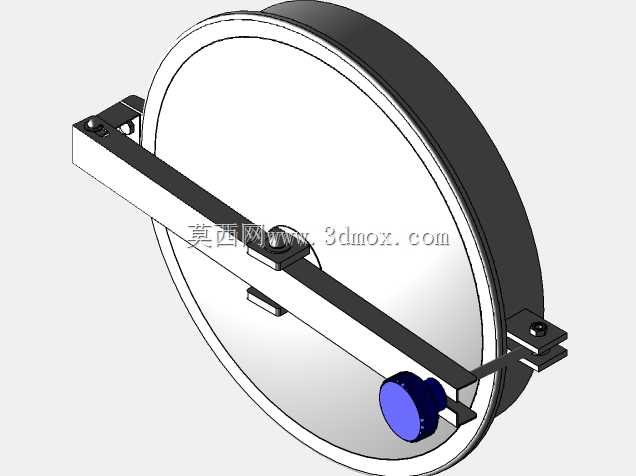

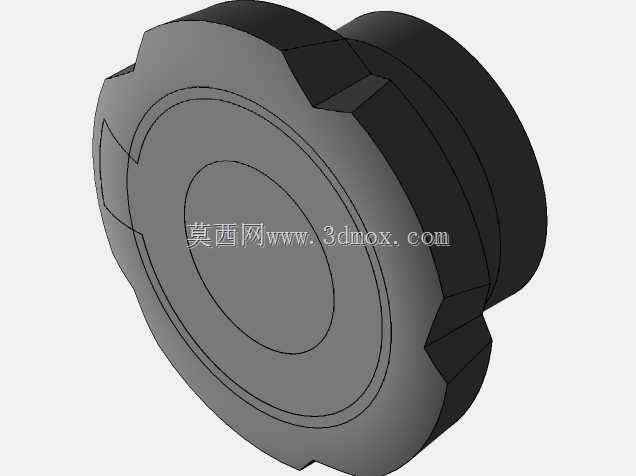

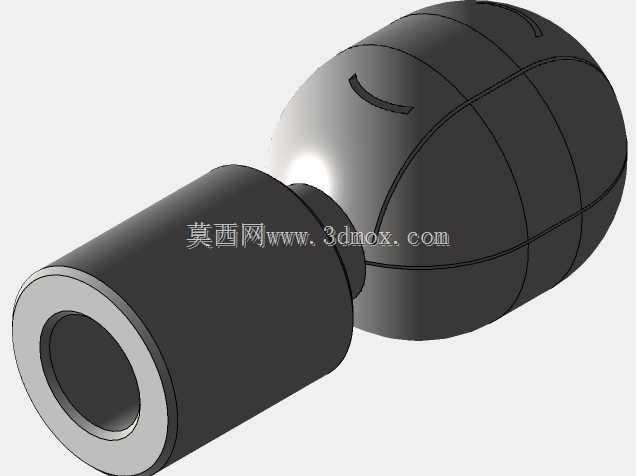

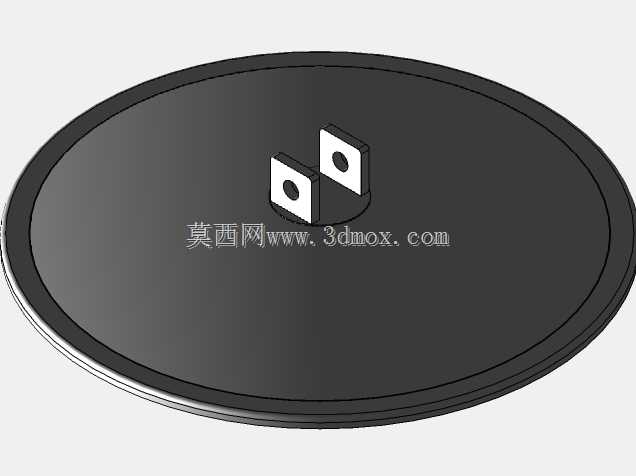

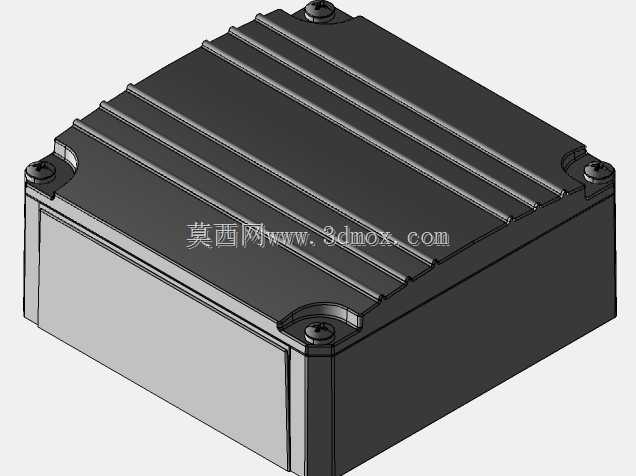

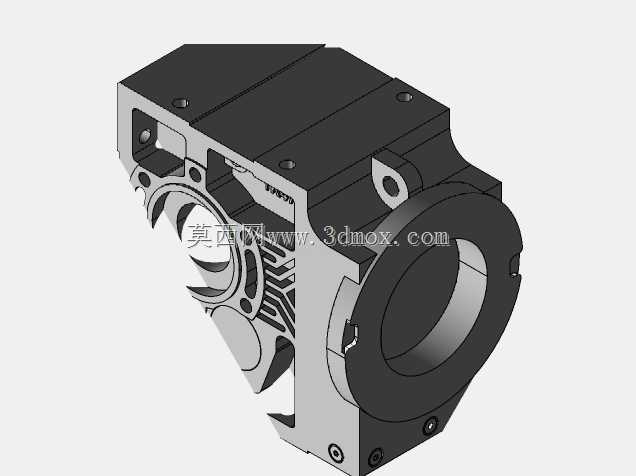

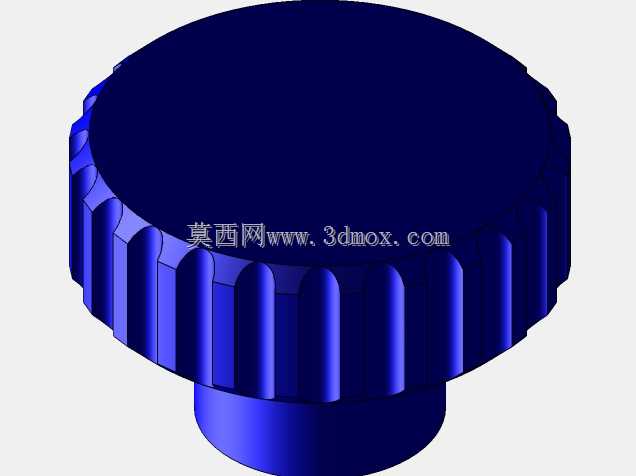

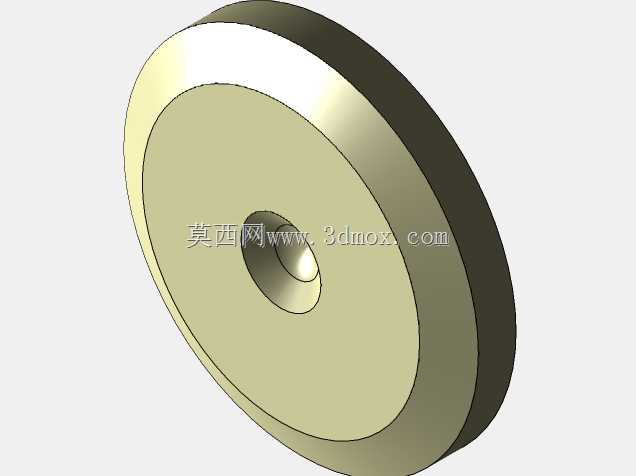

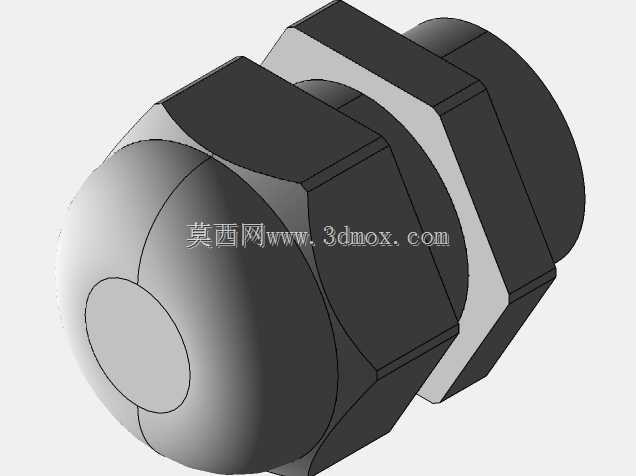

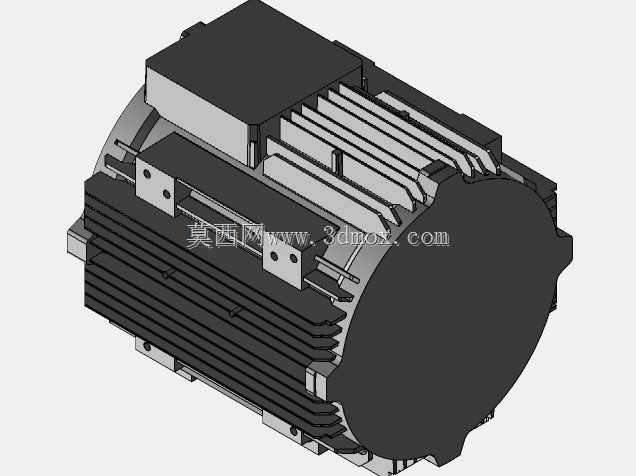

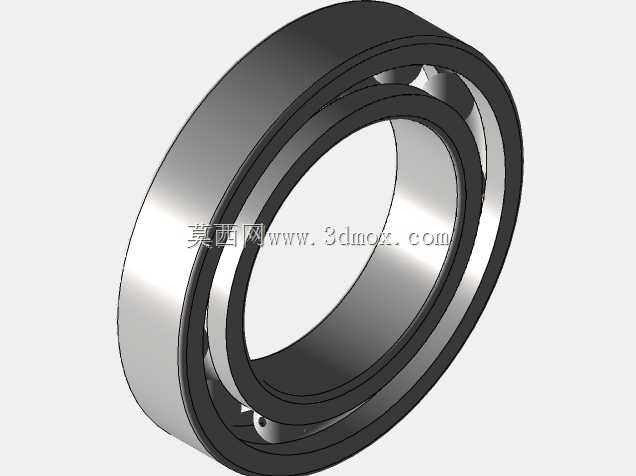

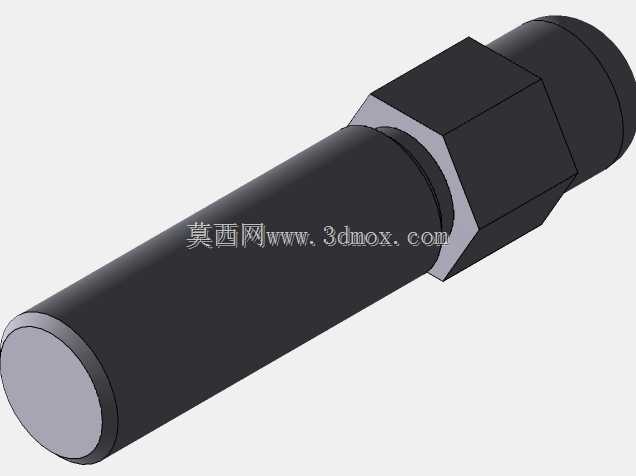

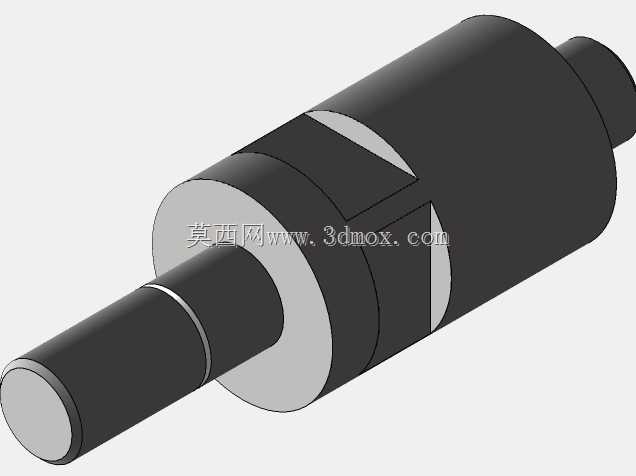

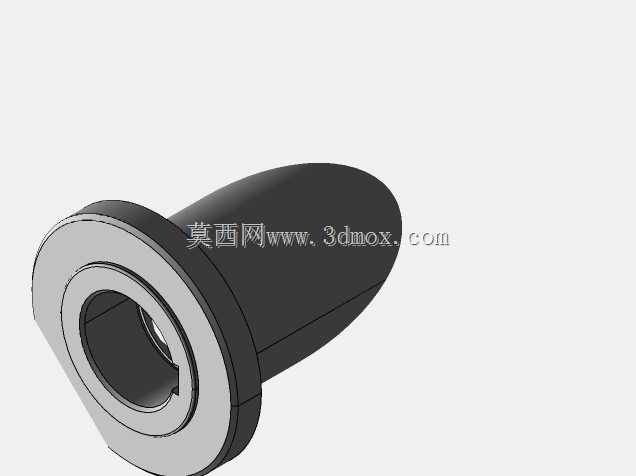

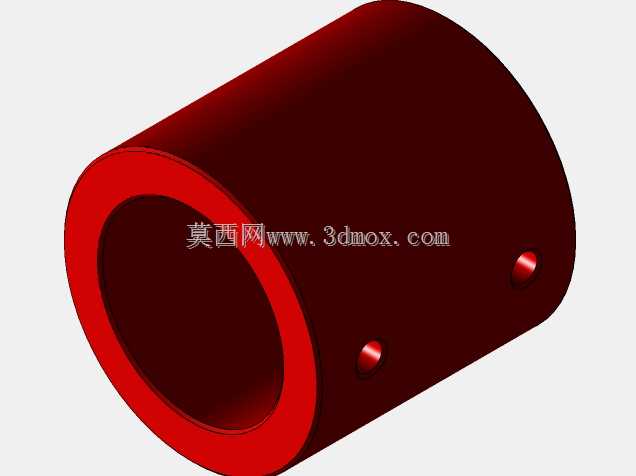

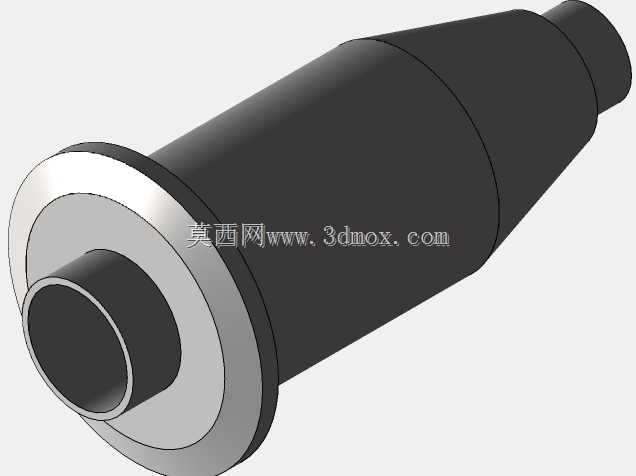

　　功能配置上，罐顶设置有进料口、纯化水进口、辅料添加口、呼吸阀、人孔以及搅拌装置安装位，搅拌桨通常采用斜叶桨加锚式桨的组合结构，上层斜叶桨负责将上层糖浆与添加的果酸、香精等辅料快速打散混合，下层锚式桨贴近罐底运行，刮动罐底沉积的高浓度糖液，避免局部糖度过高，搅拌转速通常设置为30至60rpm可调，针对不同粘度的糖浆物料可灵活调整转速，保证混合均匀度达到98%以上。罐体侧壁设置有上下两个液位计接口，可适配玻璃管液位计或者静压式液位传感器，实时监测罐内物料存量，同时侧壁预留温度传感器安装口，可实时监测罐内糖浆温度，配合夹层的加热或者冷却管路，实现配制过程的温度精准控制；罐底设置出料口，出料口直径通常不小于DN80，配合卫生级隔膜阀，可实现快速出料、无残液排放，同时罐底预留CIP清洗口，清洗时可连接清洗球，360°无死角冲洗罐内壁、搅拌桨表面，满足食品生产的批次清洗要求。

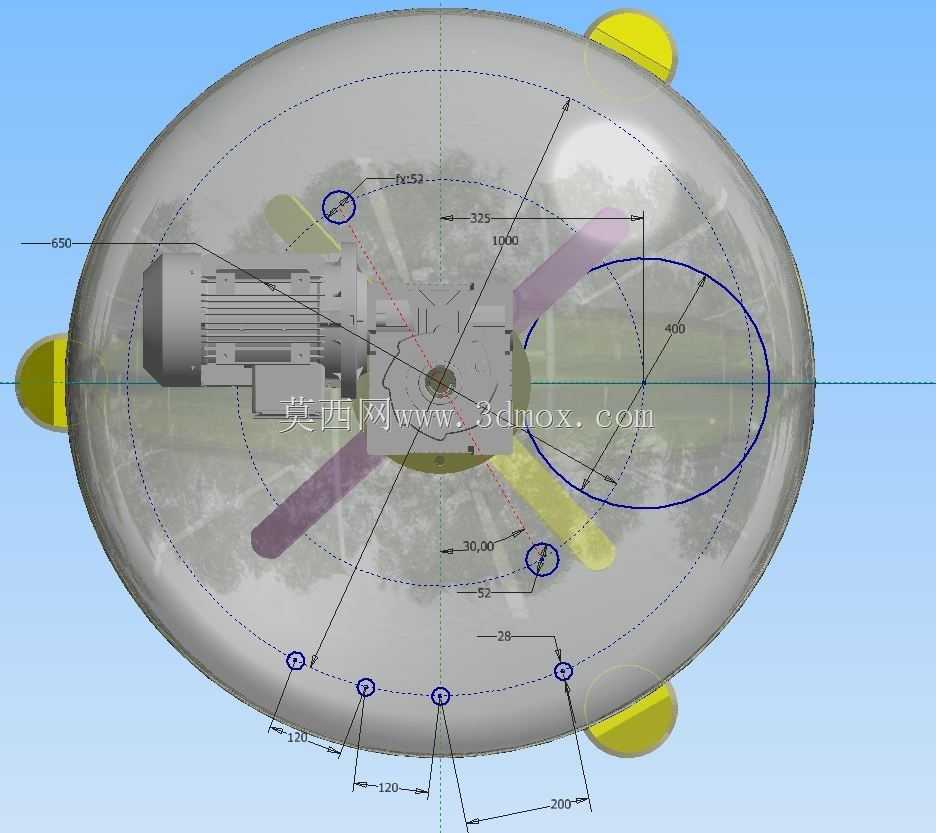

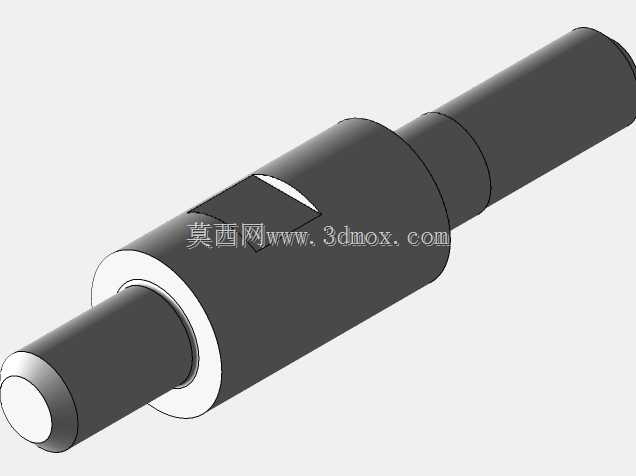

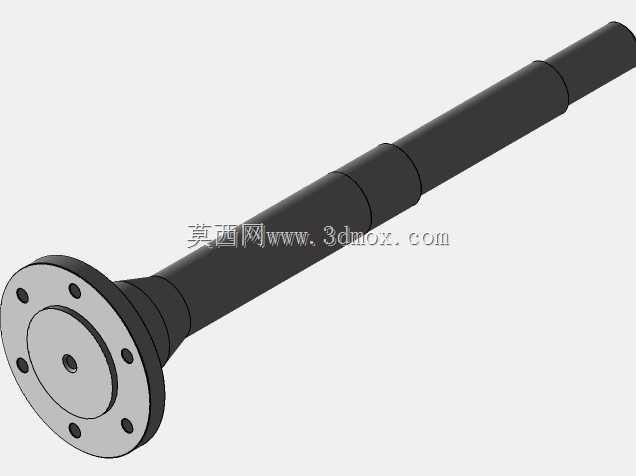

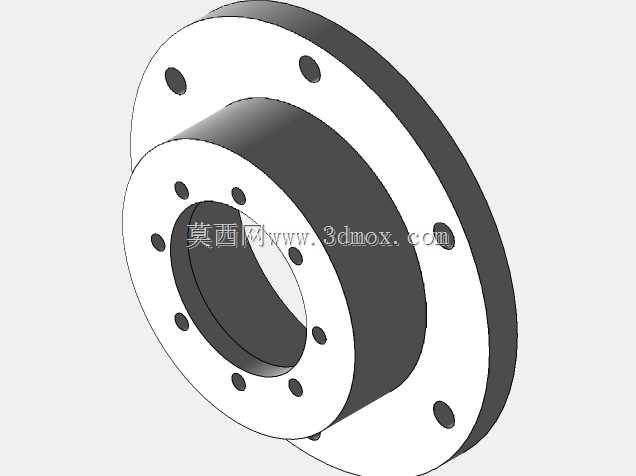

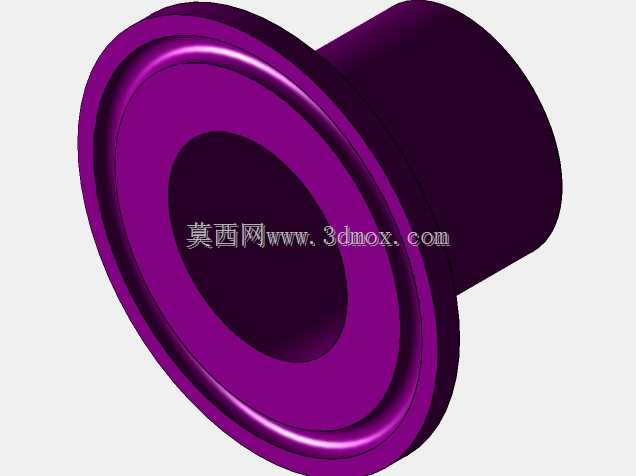

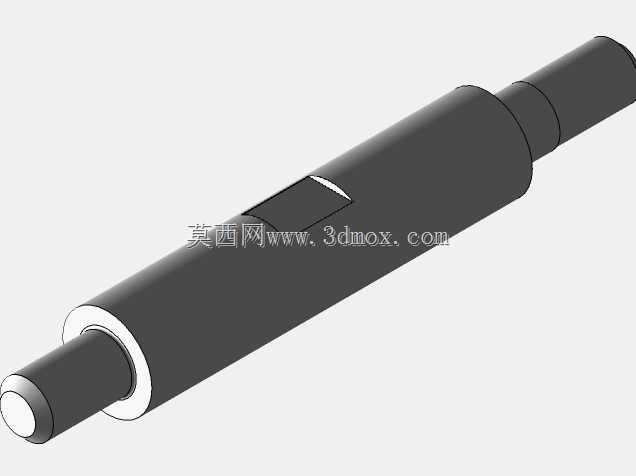

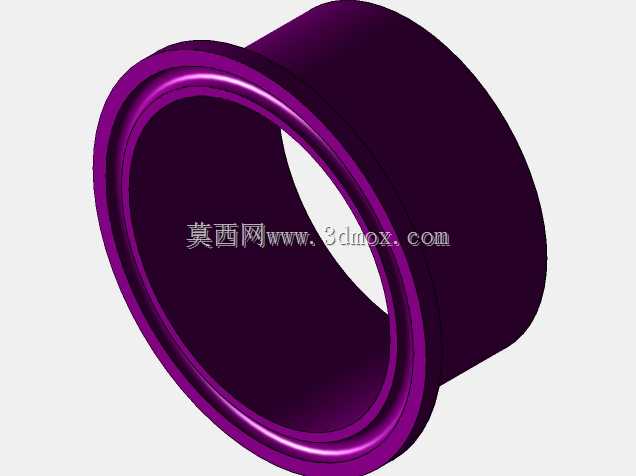

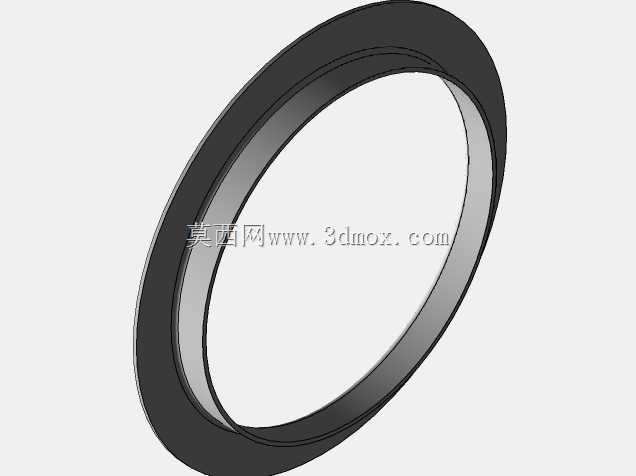

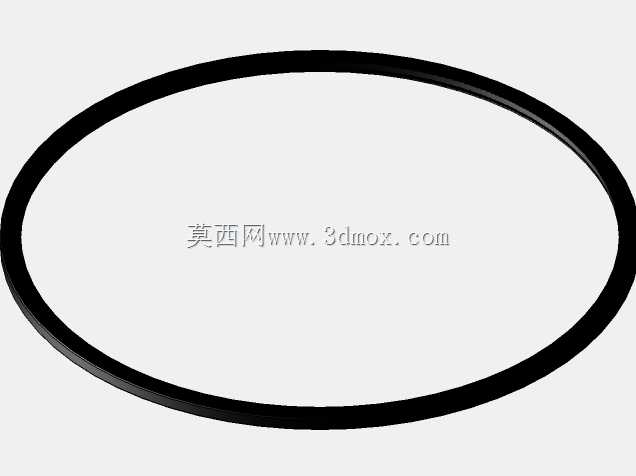

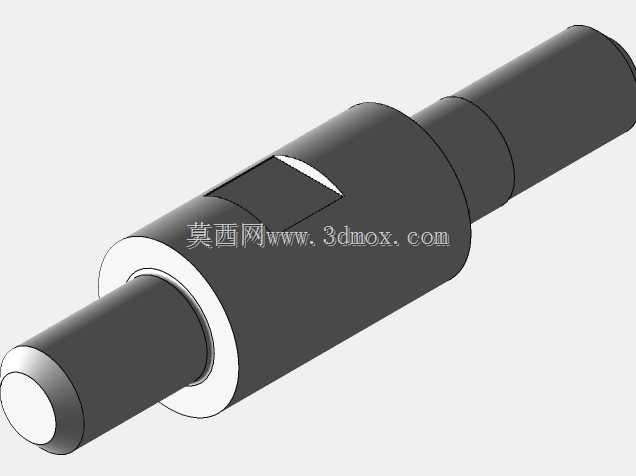

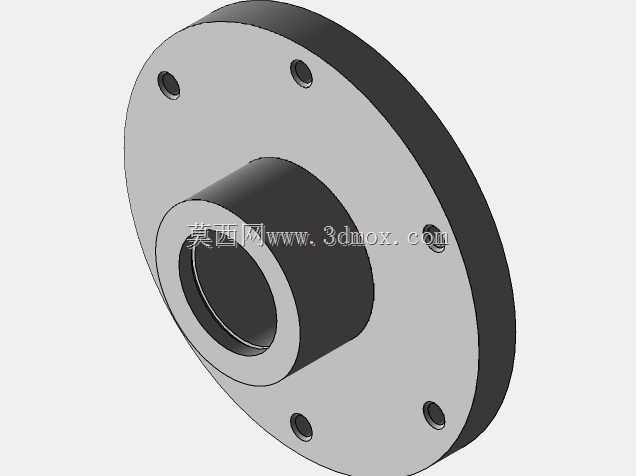

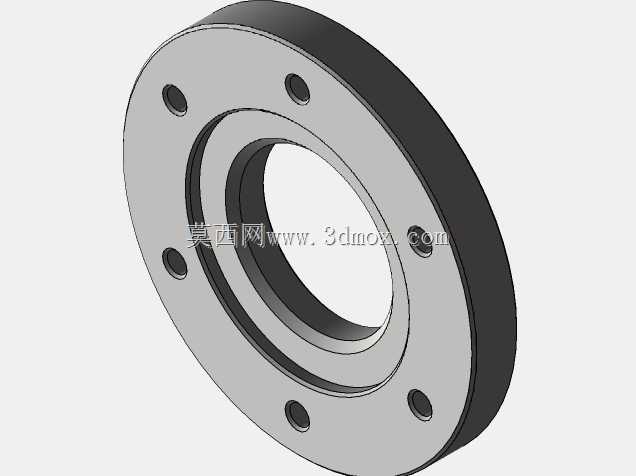

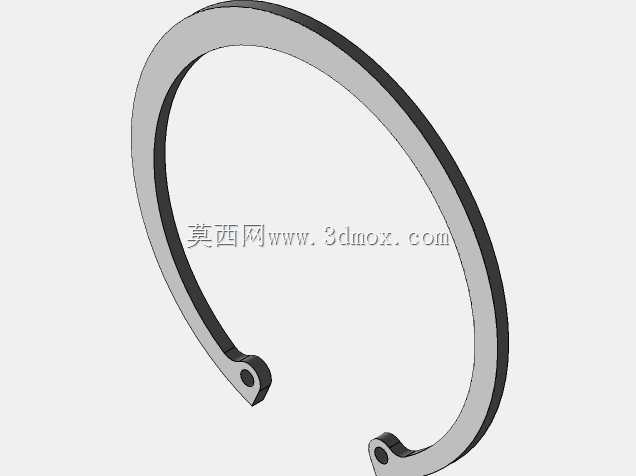

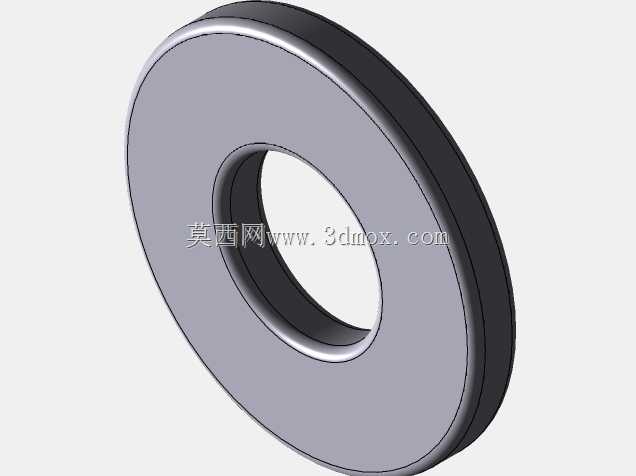

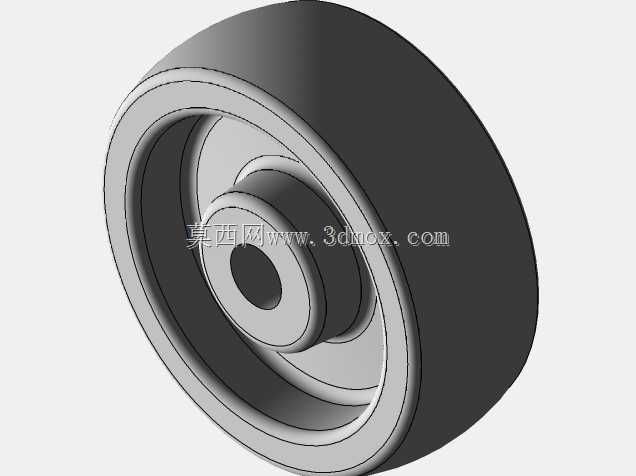

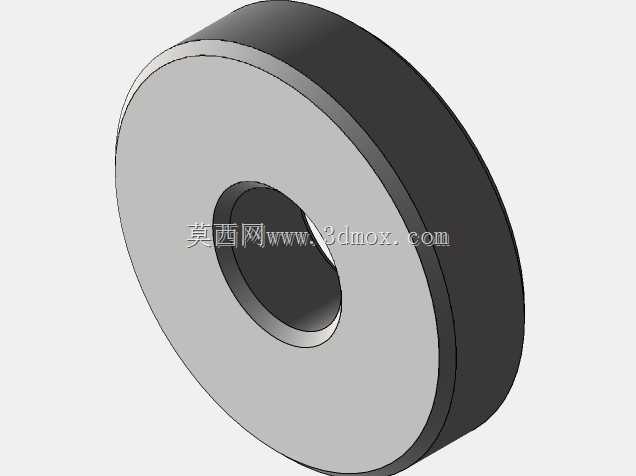

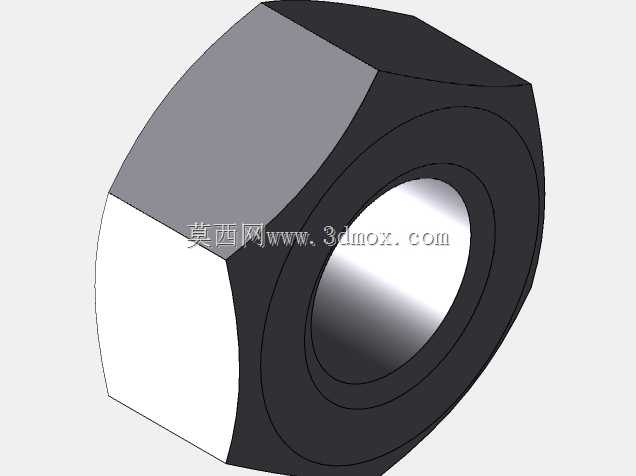

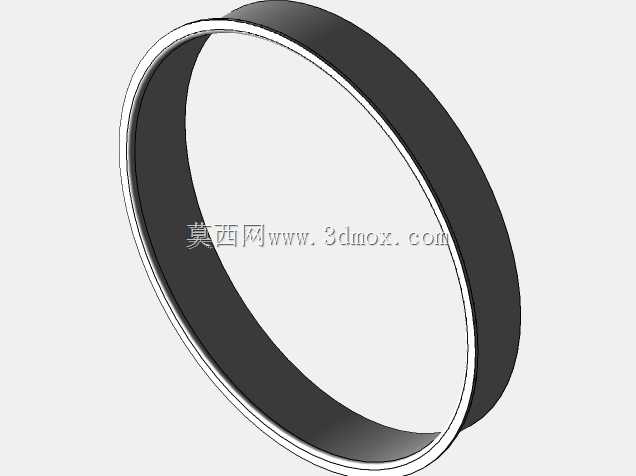

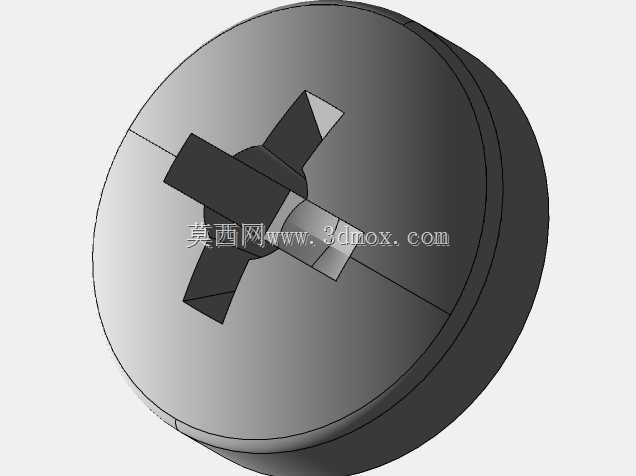

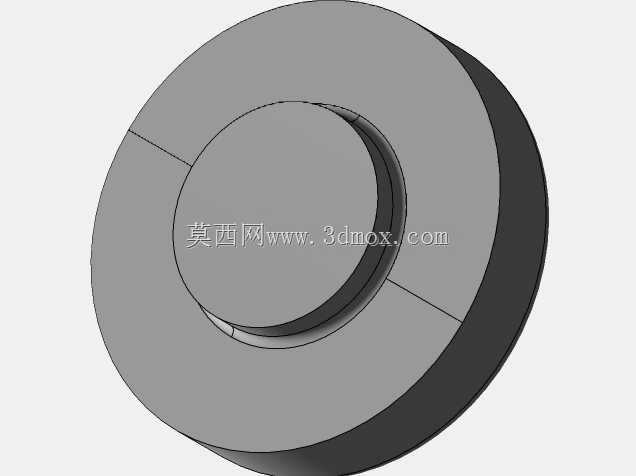

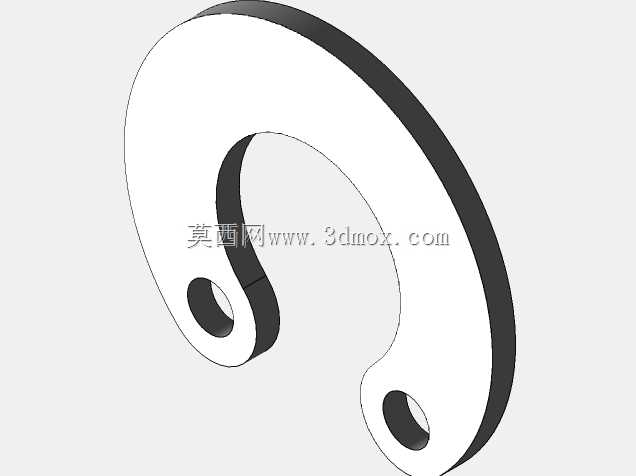

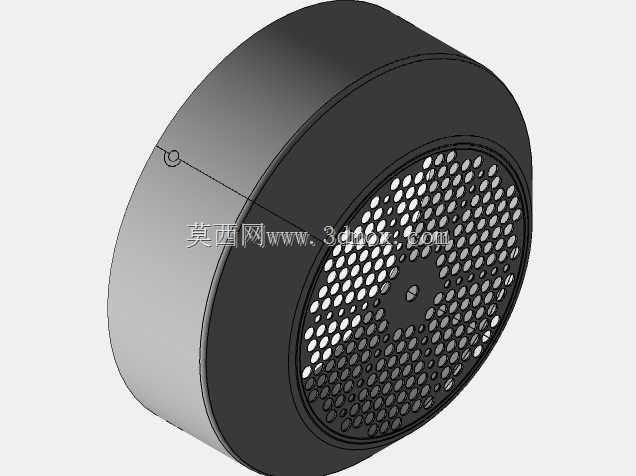

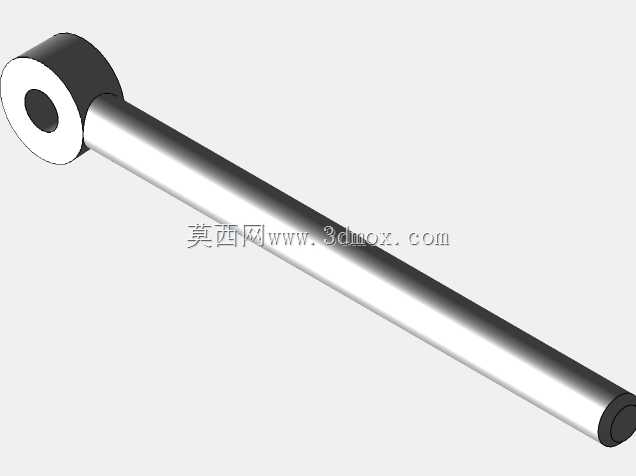

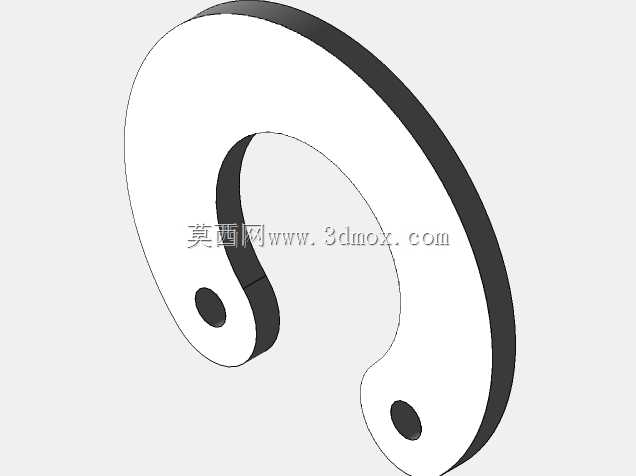

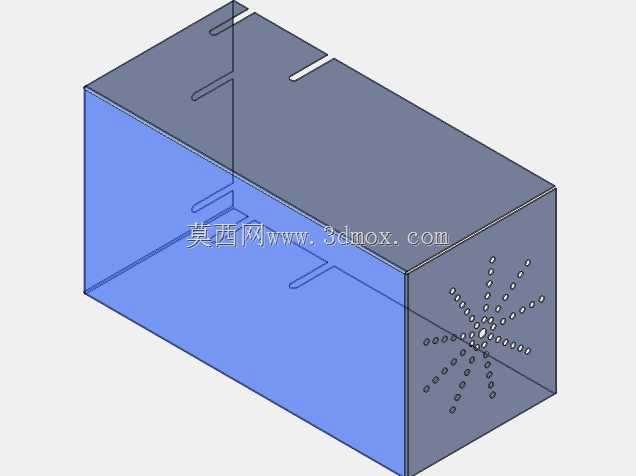

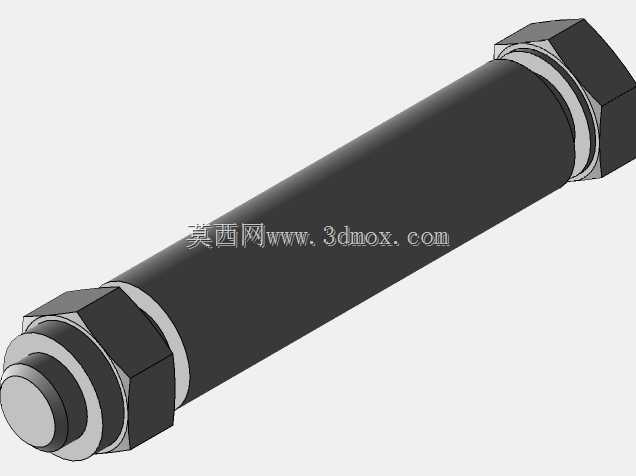

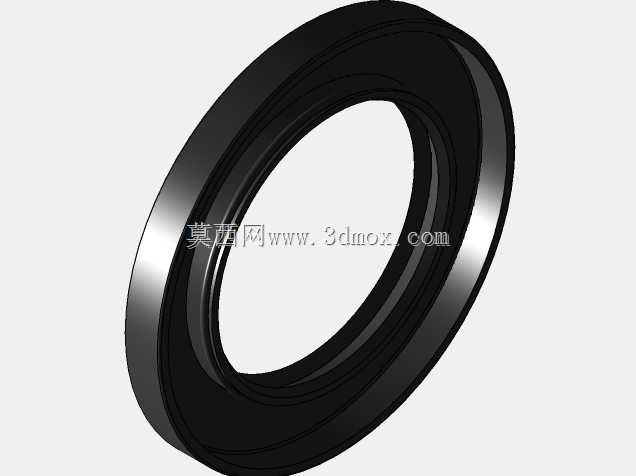

　　从设计思路来看，这类罐体的建模过程首先要确定公称容积，通常根据产线批次处理量选择2立方至10立方的规格，建模时优先确定罐体的直径与筒体高度比例，通常高径比控制在1.2:1至1.5:1之间，兼顾混合效率与占地面积；支腿的高度设计要满足罐底出料口距地面高度不小于300mm，方便安装出料阀门、输送泵以及管路连接。建模过程中需要重点关注各管口的方位排布，避免操作时出现阀门干涉、管路无法排布的问题，所有法兰连接面的密封槽尺寸要符合卫生级法兰标准，保证安装后无渗漏；搅拌轴的安装同轴度要在建模阶段做公差校验，避免实际加工安装后出现轴封泄漏、搅拌抖动的问题。

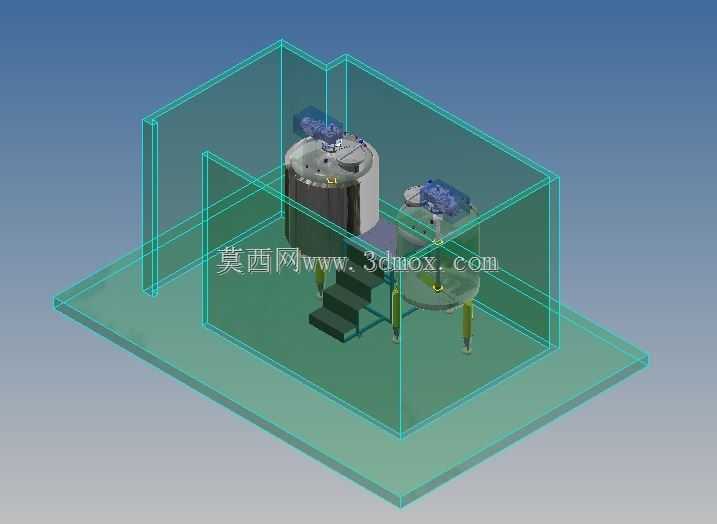

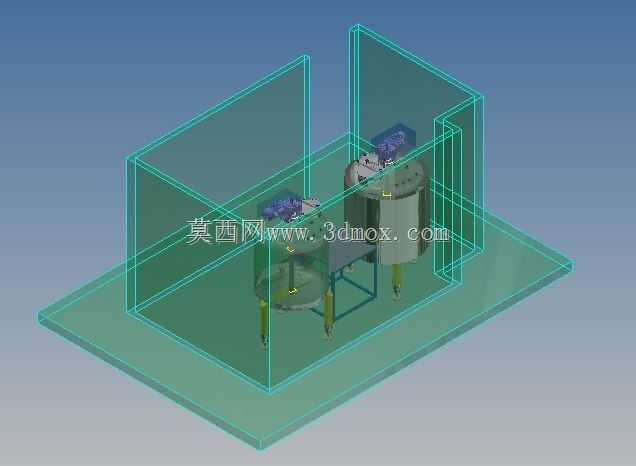

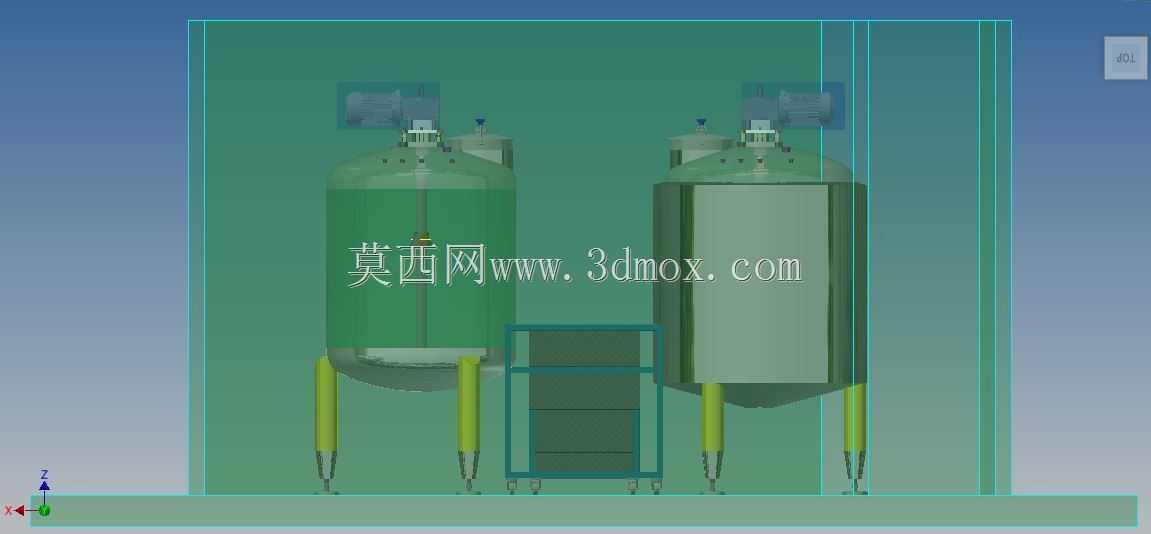

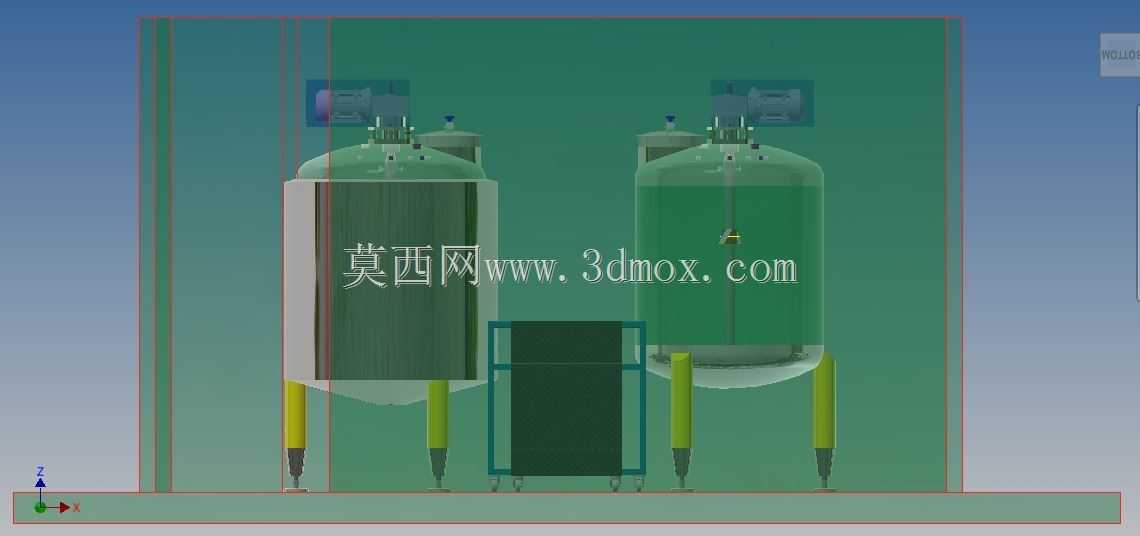

　　实际产线应用中，这类配制罐通常两台并排布置，一台用于糖浆熬制后的暂存调配，另一台用于成品糖浆的中转储存，通过卫生级离心泵连接灌装线或者下道混合工序，罐体之间的管路排布要预留足够的维护空间，同时避免出现管路下凹的死角，防止糖浆残留滋生微生物。针对水果糖浆可能含有少量果粒的工况，罐体出料口可加装过滤筛网，筛网孔径根据果粒大小选择，避免大颗粒堵塞后续管路或者灌装头；罐顶的呼吸阀要配置空气过滤装置，避免外界空气中的杂质、微生物进入罐内污染物料，所有与物料接触的部件均采用304或者316L不锈钢材质，符合食品接触材料安全要求。
