矿山物料处理用破碎筛分一体化设备结构

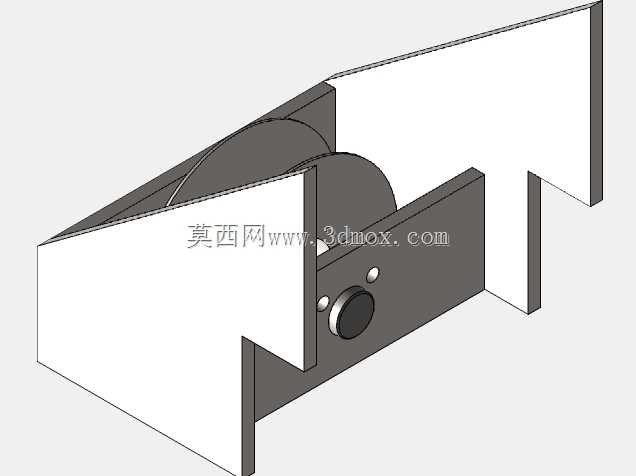

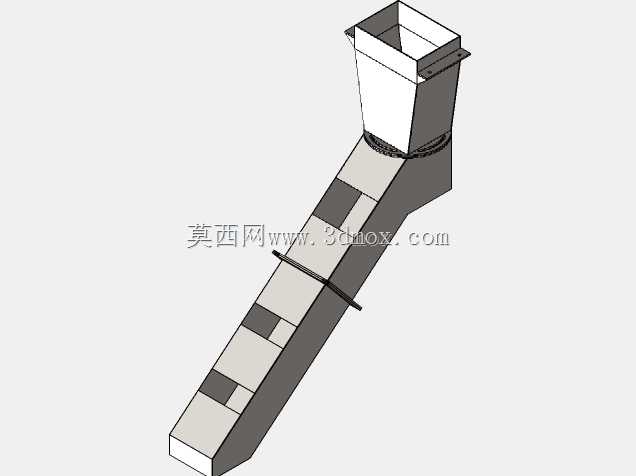

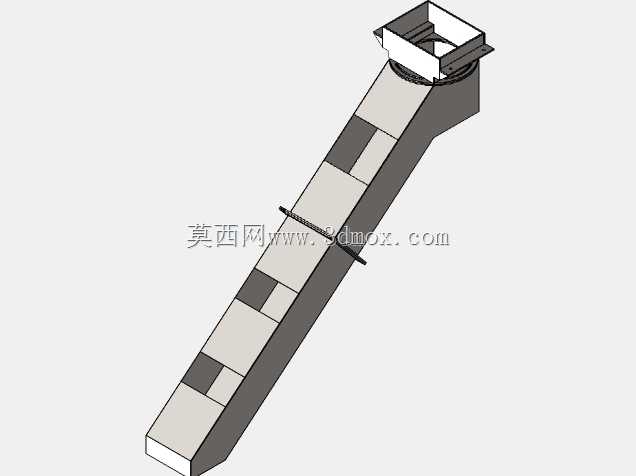

　　在砂石骨料生产、矿山矿物初加工、建筑固废资源化处理的作业场景里，这类破碎筛分组合设备是整条产线的核心作业单元，承担着从大块原矿到合格粒度成品的全段处理职能，不同于单一破碎或单一筛分设备的独立布置，一体化的结构设计能大幅缩减产线的物料转运距离，减少中间溜槽、转运皮带的配置数量，降低产线整体的占地面积与土建施工成本。从实际作业逻辑来看，设备的破碎段首先承接来自上游给料机的原矿物料，通过动颚、板锤或者辊面的挤压、冲击作用将粒径超过入料阈值的大块物料破碎至可筛分粒度，之后物料直接进入同机布置的筛分段，通过不同孔径的筛网完成粒级分级，符合成品粒度要求的物料直接通过出料皮带输送至成品堆，超粒径物料则通过返料回路重新回到破碎腔进行二次破碎，

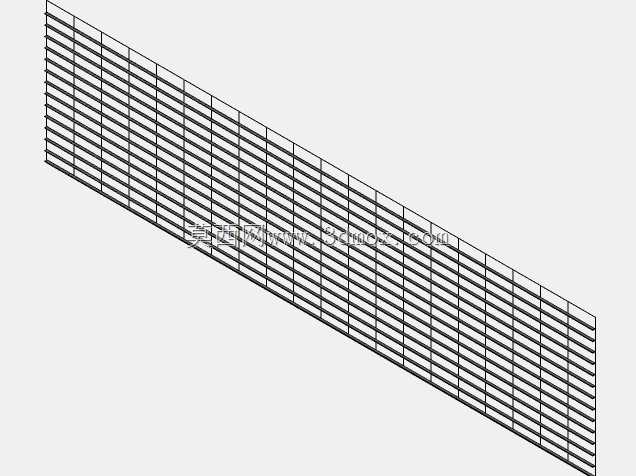

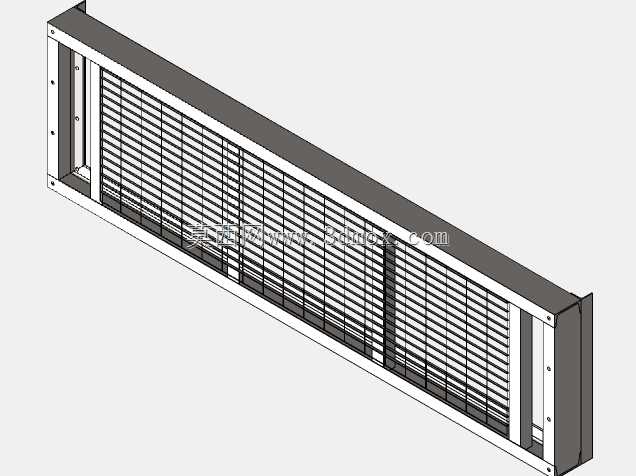

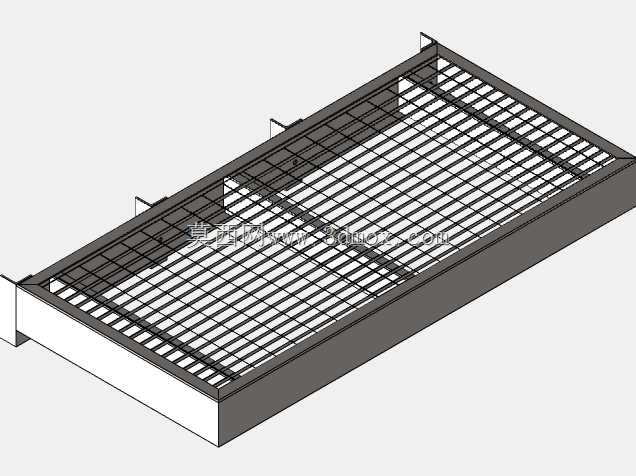

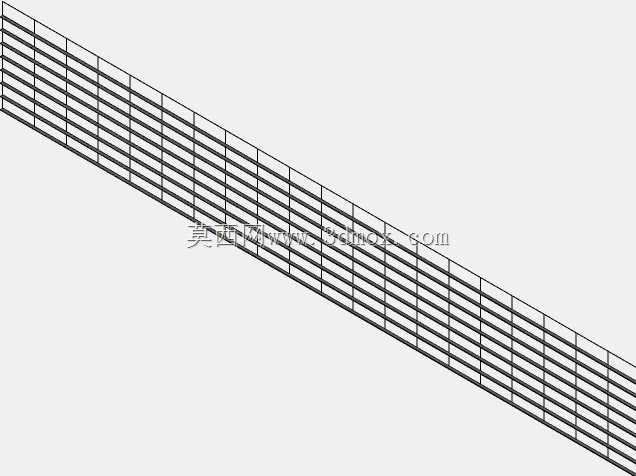

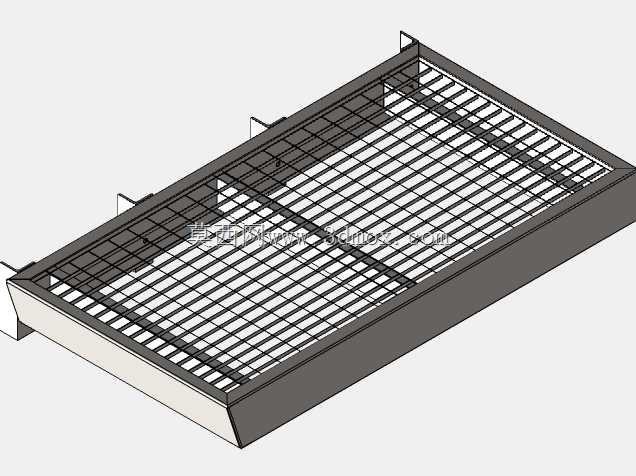

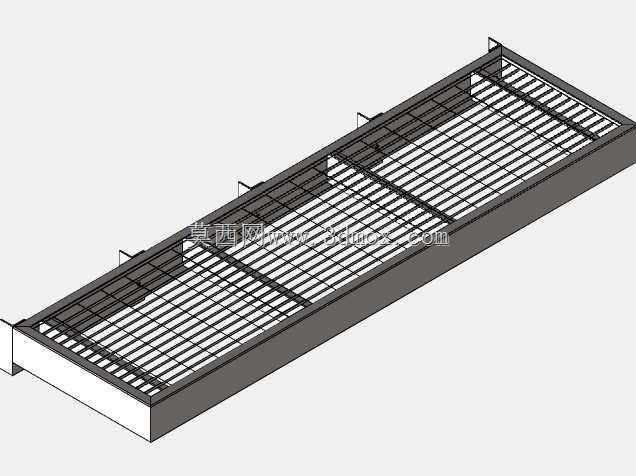

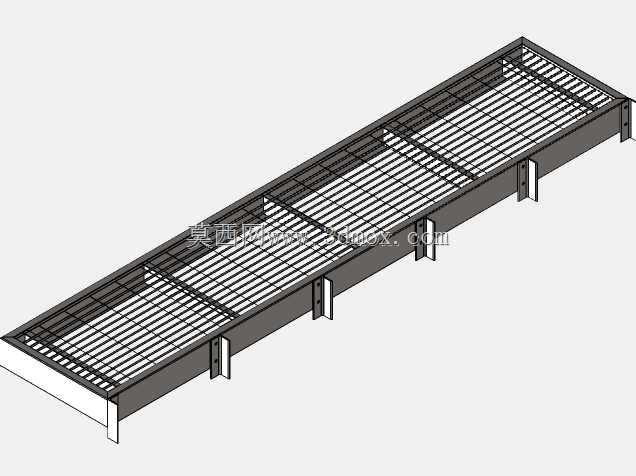

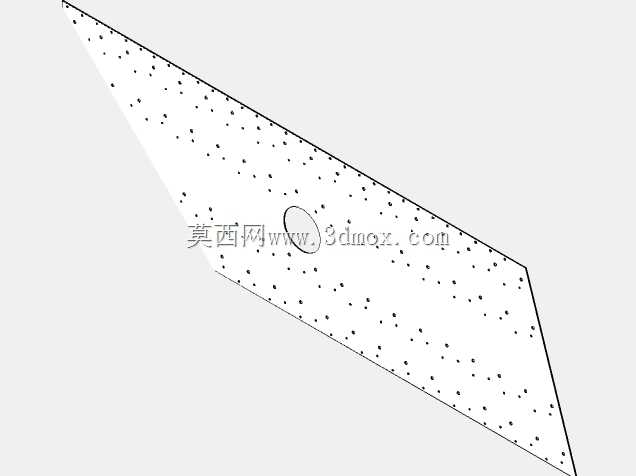

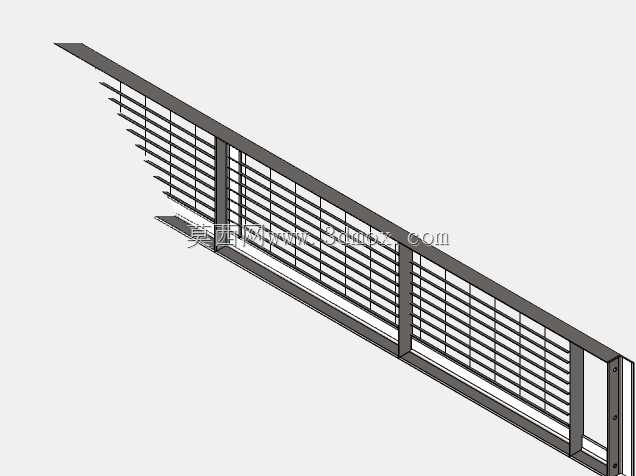

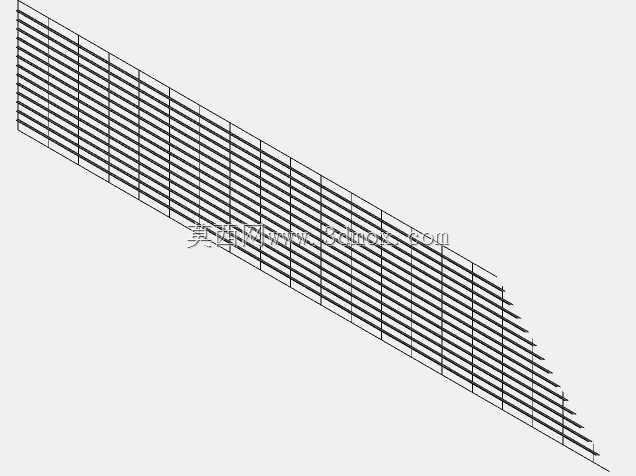

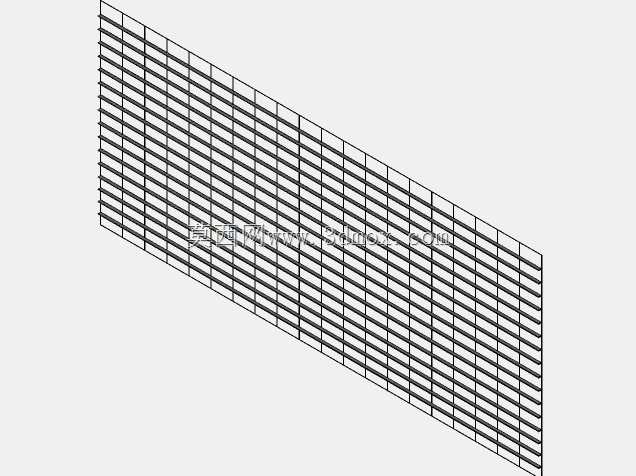

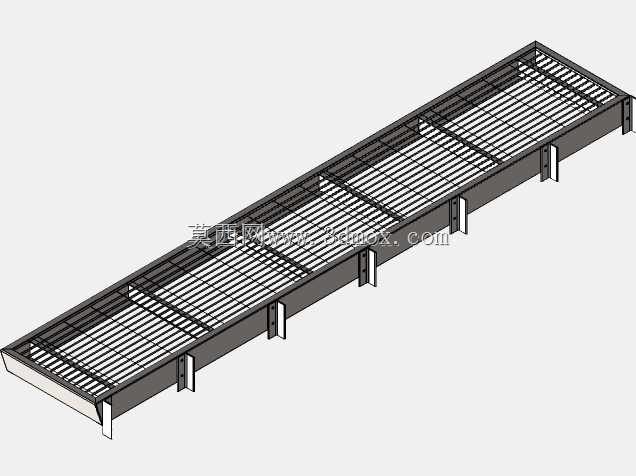

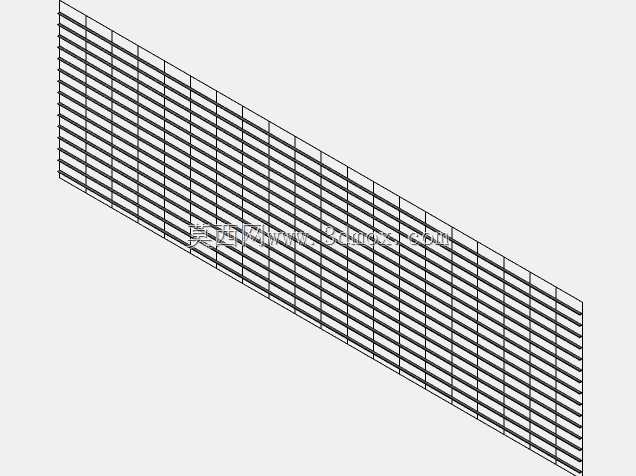

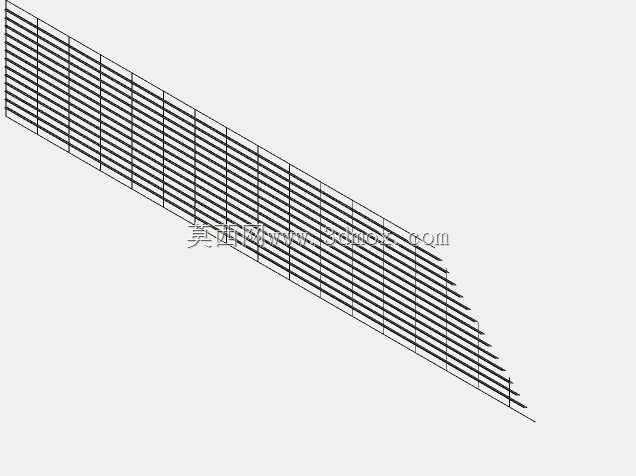

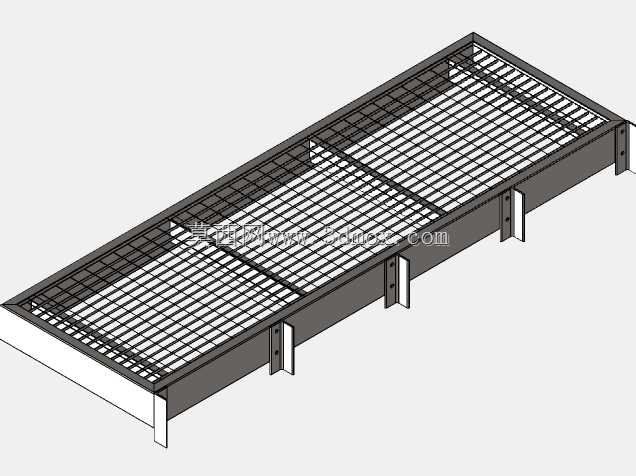

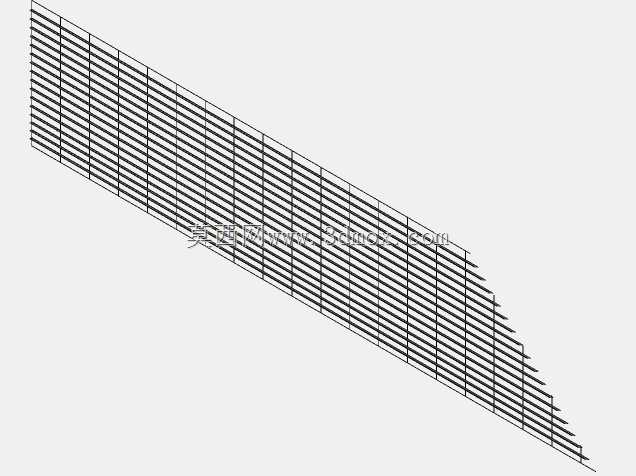

　　形成闭路循环作业，避免合格物料过粉碎的同时，保证最终成品的粒级级配符合下游使用要求。设计这类设备结构时，首先要匹配作业场景的处理量需求确定破碎腔的容积与筛面的有效筛分面积，破碎腔的啮角设计需要兼顾物料咬入能力与破碎效率，角度过大会导致物料在破碎腔内打滑无法有效破碎，角度过小则会增大破碎腔的整体高度，抬升设备的整体重心，给现场安装基础的载荷设计带来额外压力。筛分段的筛面倾角需要根据处理物料的安息角调整，针对含水率较高的黏性物料，需要适当增大筛面倾角并调整筛网的开孔率，避免物料糊堵筛网降低筛分效率，同时筛箱的激振力参数需要匹配筛面的载荷，保证物料在筛面上能够形成均匀的料层，按照设计的运动轨迹完成透筛过程。从安装边界来看，

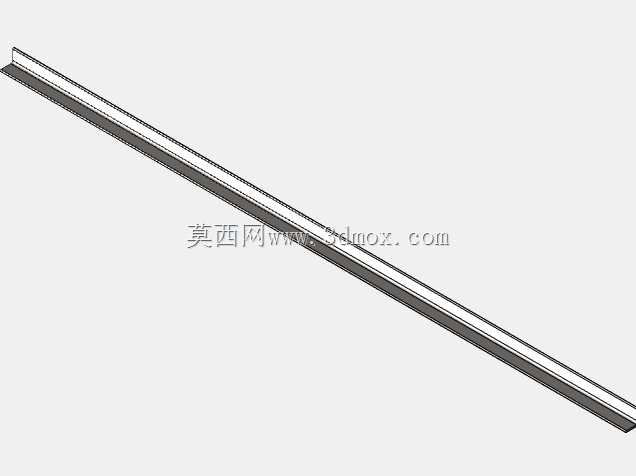

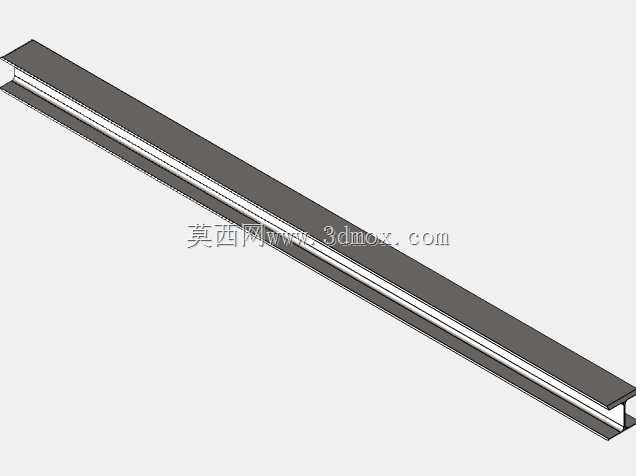

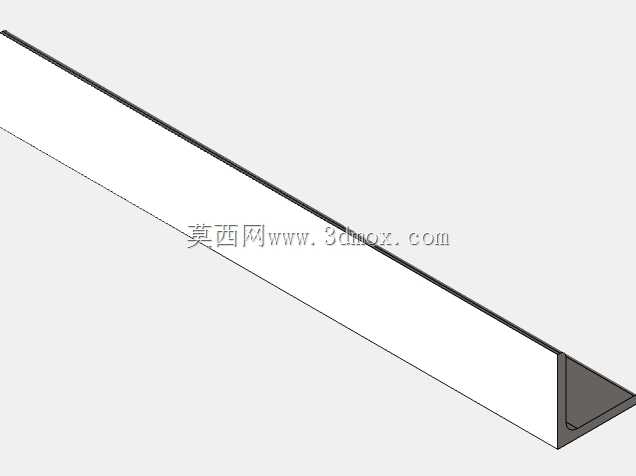

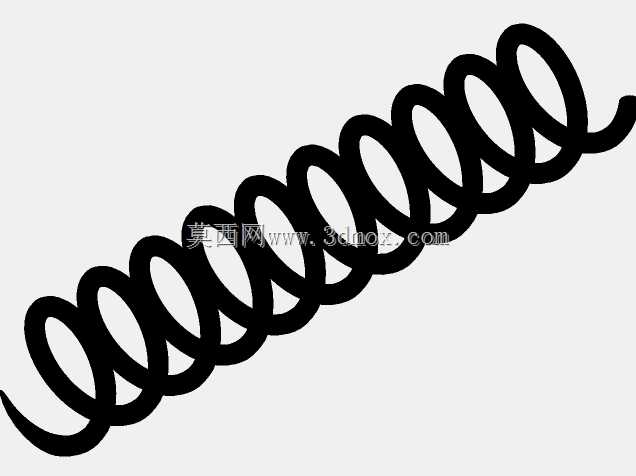

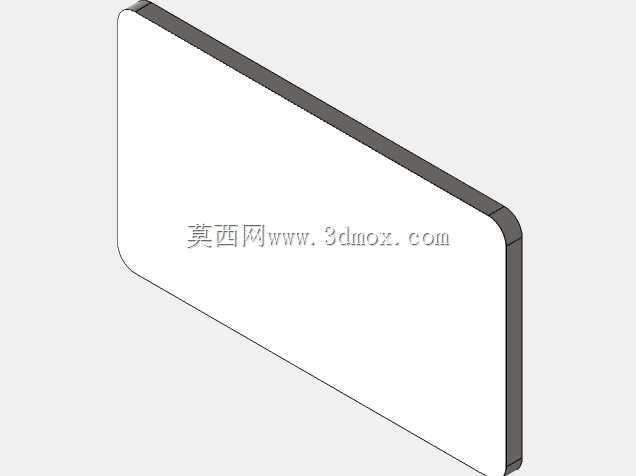

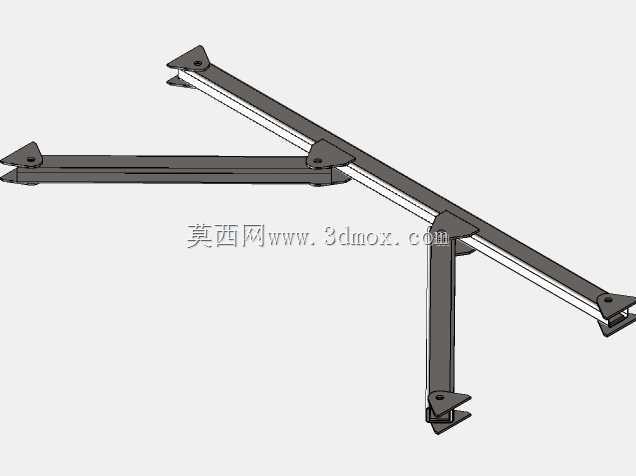

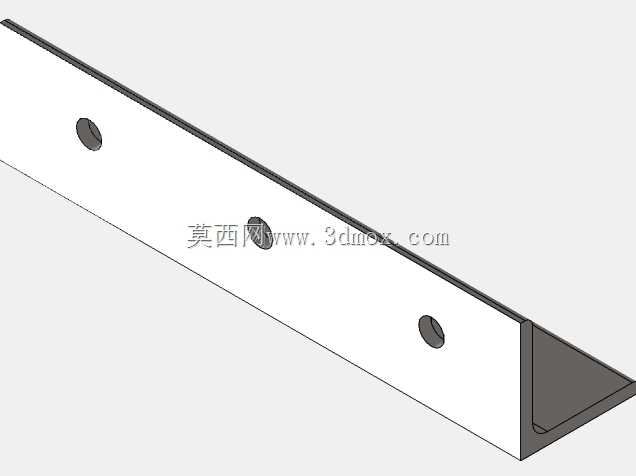

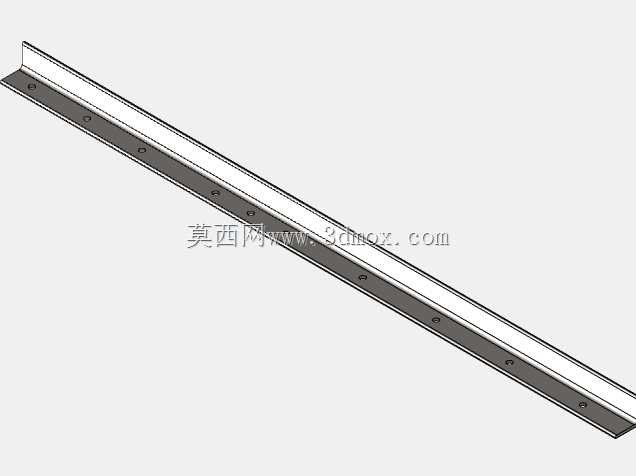

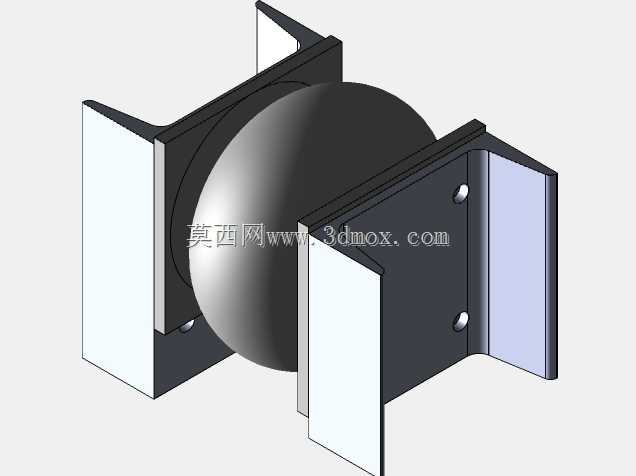

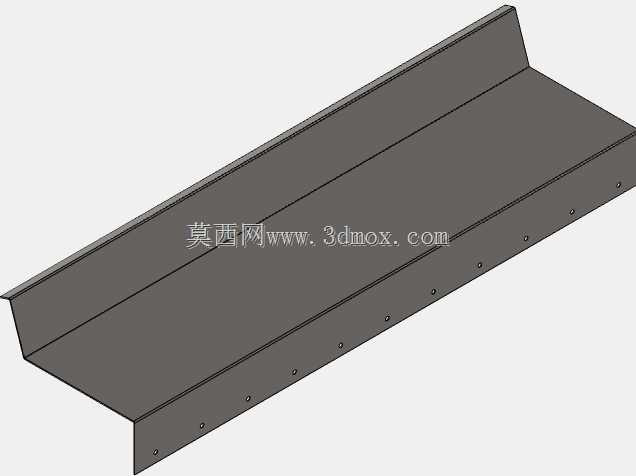

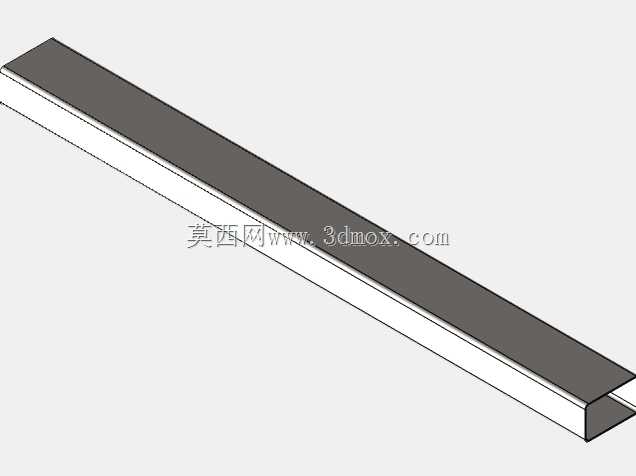

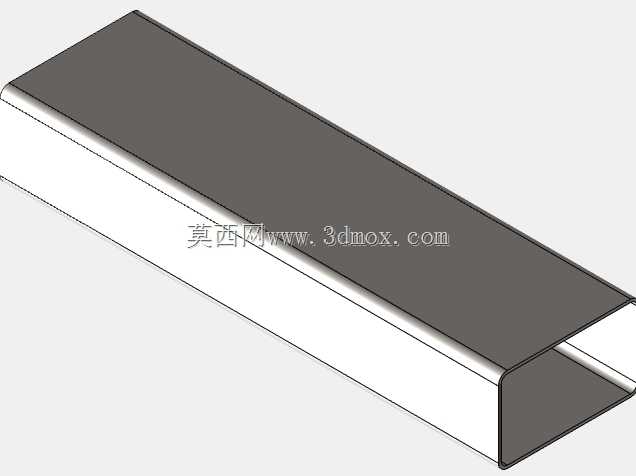

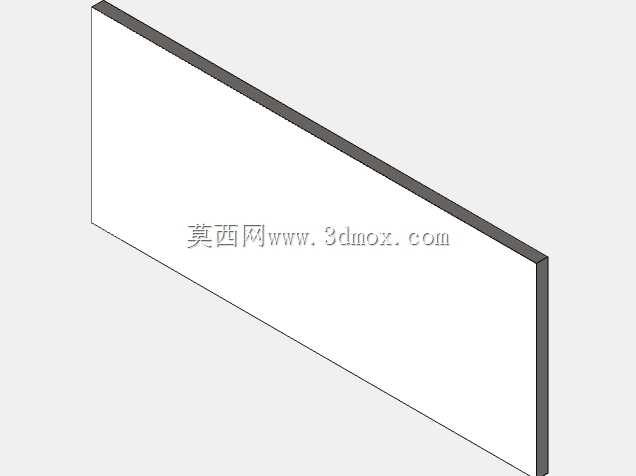

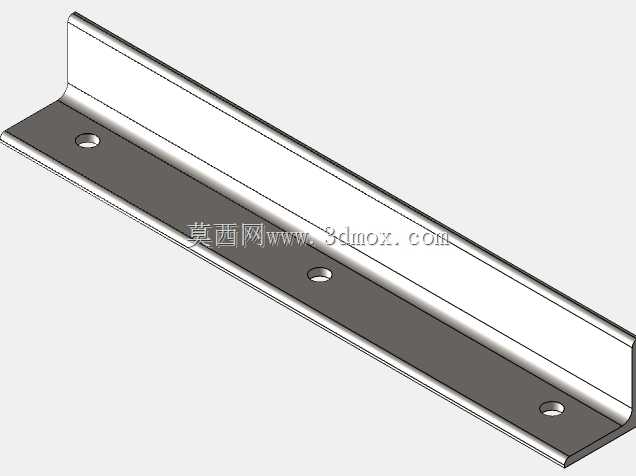

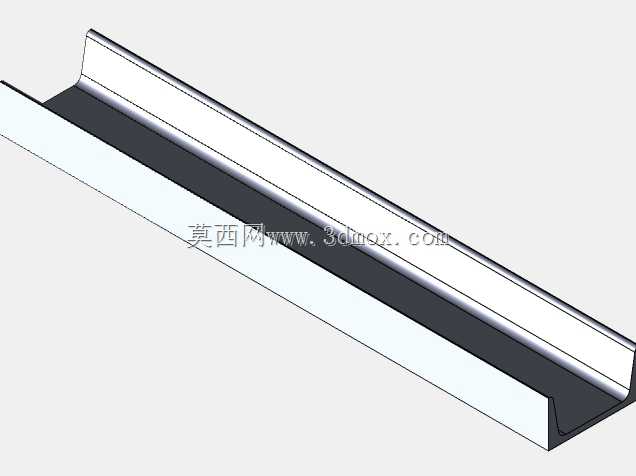

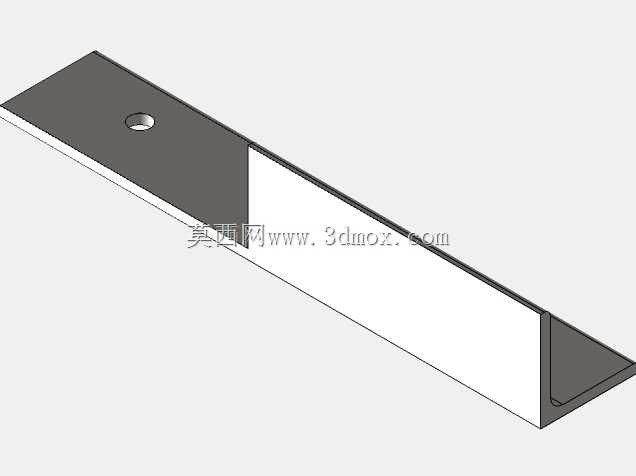

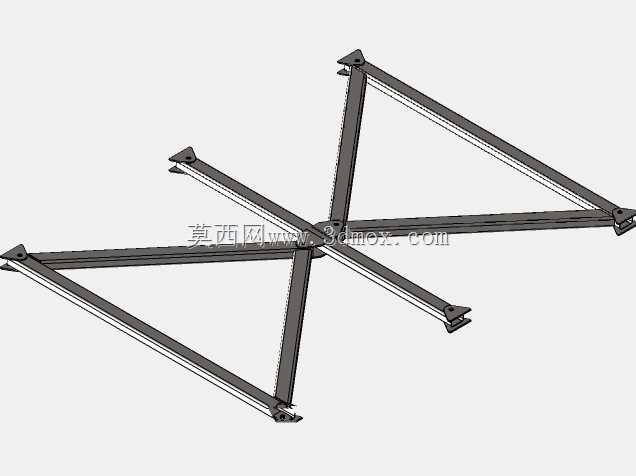

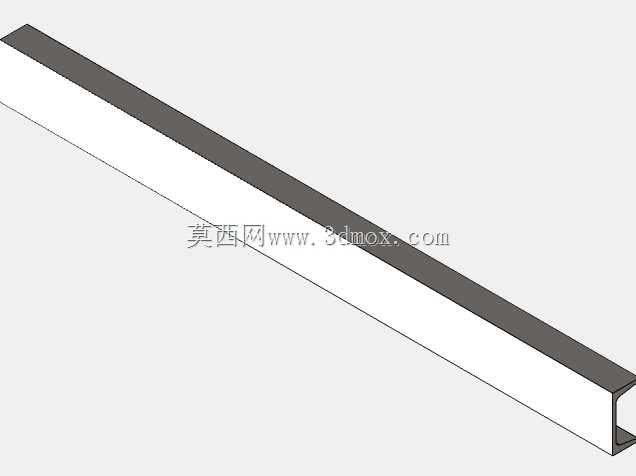

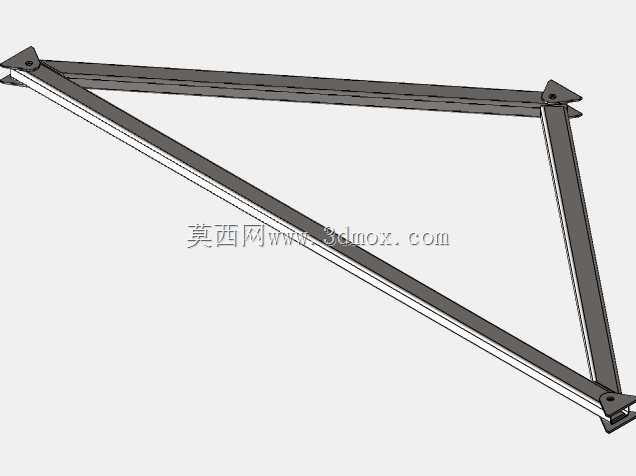

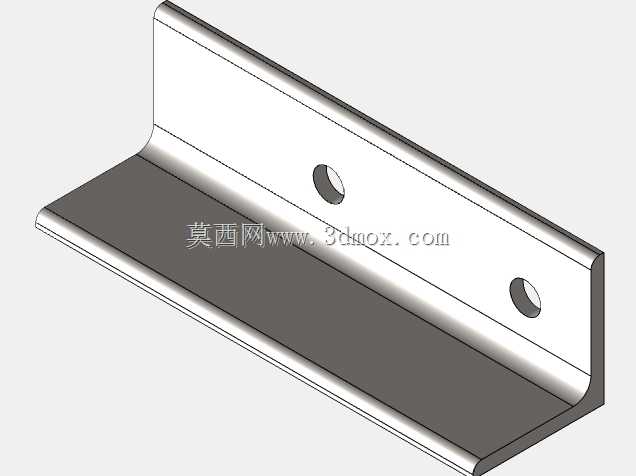

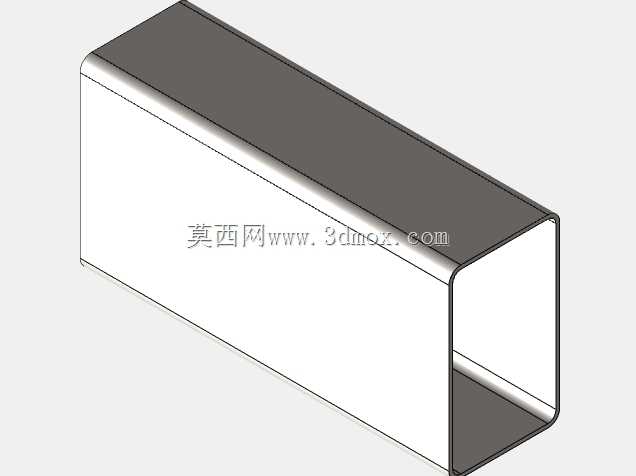

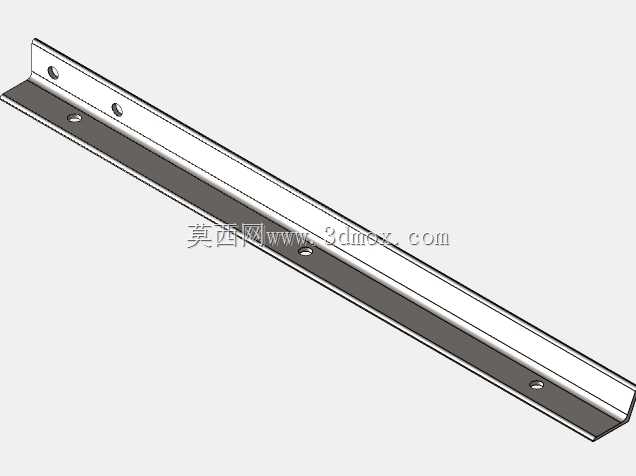

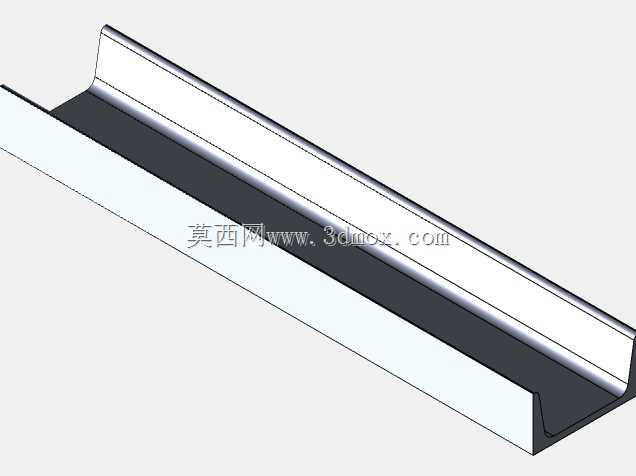

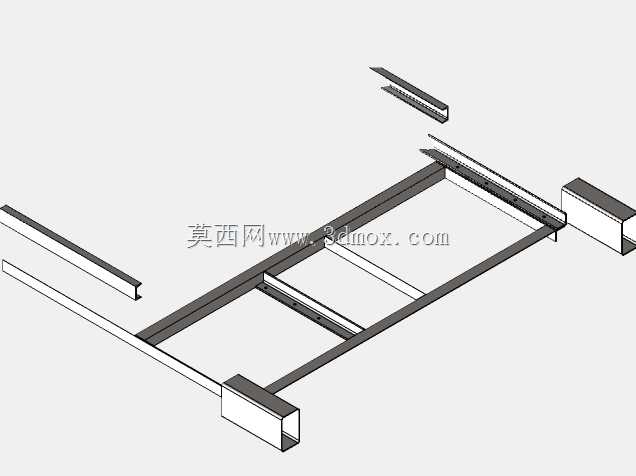

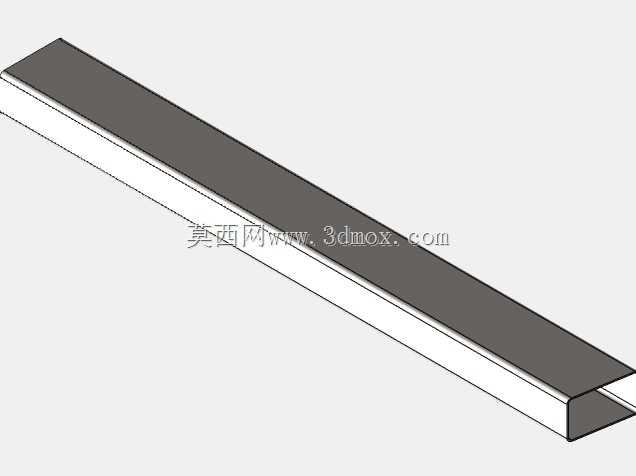

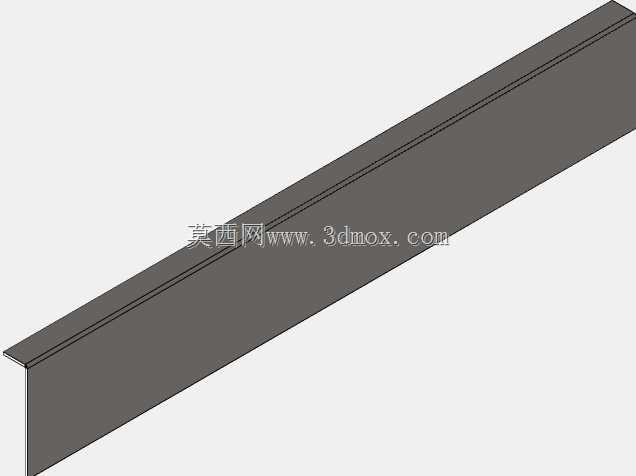

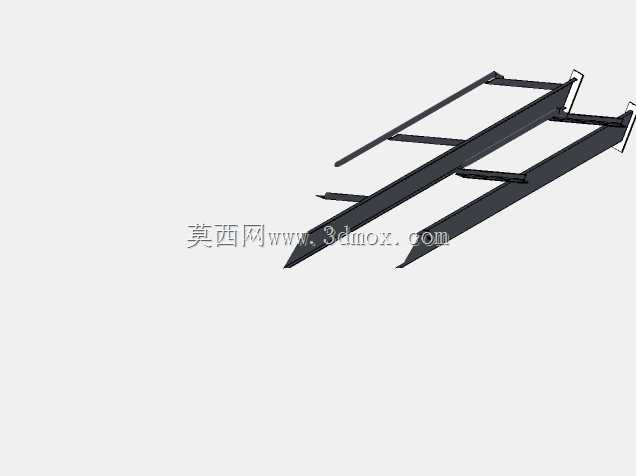

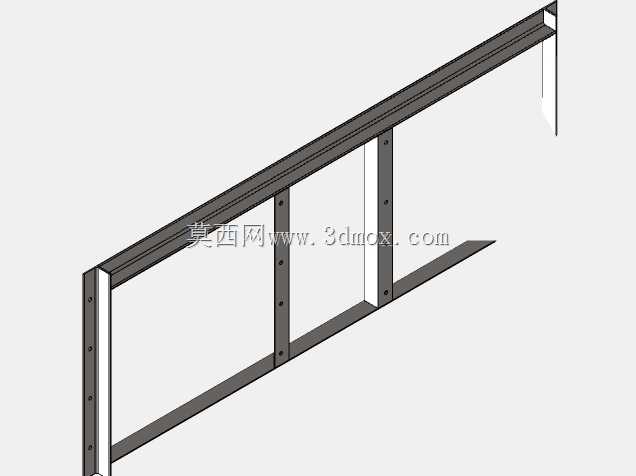

　　设备的整体长宽尺寸需要匹配现场的厂房跨距与基础预留尺寸，设备进料口的中心高度需要和上游给料设备的出料高度精准对齐，避免落料点偏斜导致破碎腔单侧受力异常磨损，各出料端的接口尺寸需要和下游转运皮带的导料槽尺寸匹配，防止物料输送过程中出现撒料问题。设备的机架部分采用型钢焊接结构，焊接完成后需要做整体去应力处理，避免长期承受交变载荷出现焊缝开裂的问题，破碎腔的衬板、筛网等易损件采用快换结构设计，日常维护时不需要拆解设备主体结构就能完成易损件更换，大幅缩短停机维护时间。设备的载荷传递路径经过专门优化，破碎作业产生的冲击载荷首先通过机架传递至底部的减震装置，再传导至安装基础，减震装置的刚度参数经过匹配计算，既能有效吸收作业时的冲击振动，

　　避免振动传递至厂房结构，又能保证设备作业时的整体稳定性，不会出现异常位移。针对不同的作业物料特性，设备的破碎腔间隙、筛网孔径都可以做模块化调整，处理硬质花岗岩、玄武岩等物料时，适当缩小破碎腔的排料间隙，增加破碎腔内物料的停留时间保证破碎比，处理建筑垃圾等松散物料时，适当放大排料间隙提升处理效率，同时在筛分段加装柔性清扫装置，避免建筑垃圾中的塑料、布条等杂物缠绕筛网影响筛分效果。设备的整体外形设计充分考虑了运输边界要求，主体结构拆分后的最大单件尺寸符合公路运输的限界要求，不需要做现场的大量焊接拼装作业，运抵现场后只需要完成各模块的螺栓连接与管线对接就能投入使用，降低现场安装的作业难度与周期。在实际选型匹配时，需要根据上游爆破后的原矿最大块度确定设备的最大入料尺寸，根据下游成品的粒度要求确定破碎段的破碎比与筛分段的筛网配置，根据现场的作业班次与连续运行时长确定设备各部件的耐磨等级，保证设备在全生命周期内的运行稳定性，减少非计划停机带来的产能损失。
