矿山物料中细碎用圆锥破碎设备结构

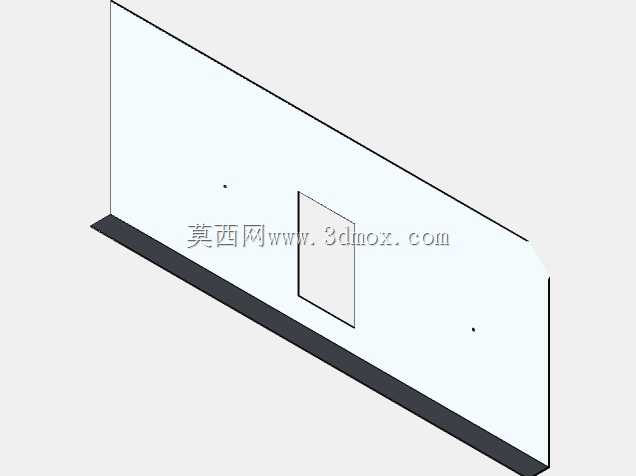

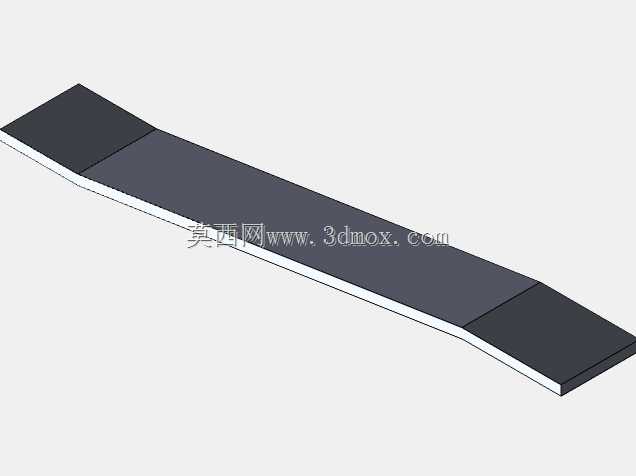

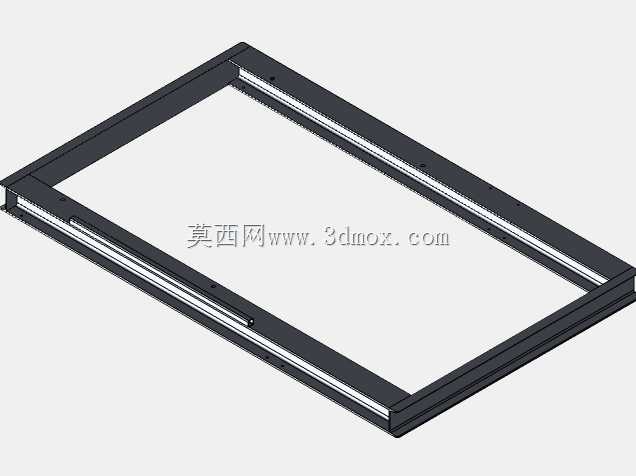

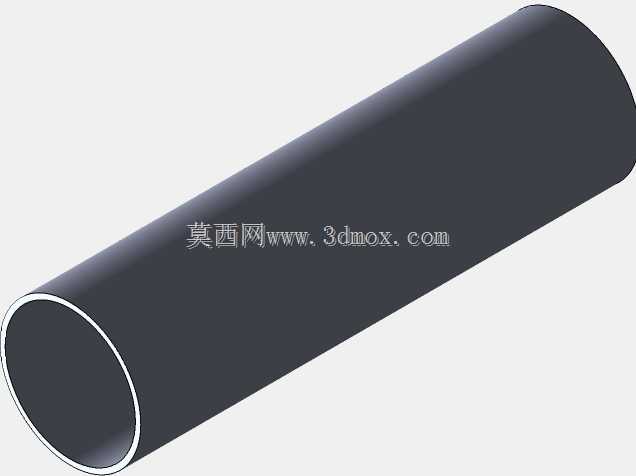

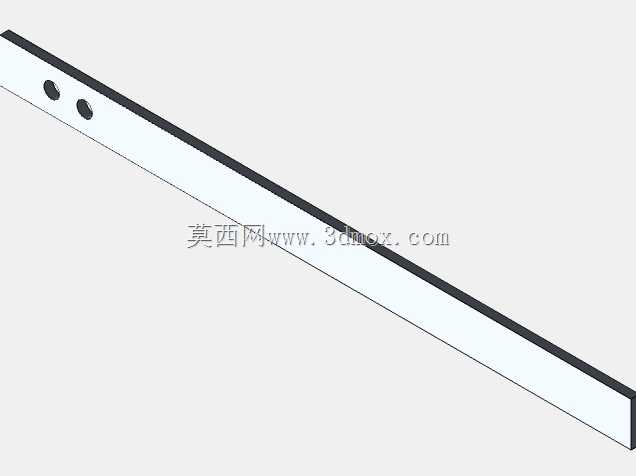

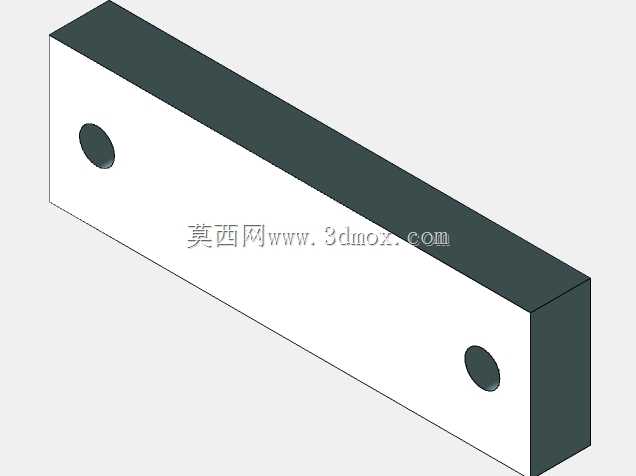

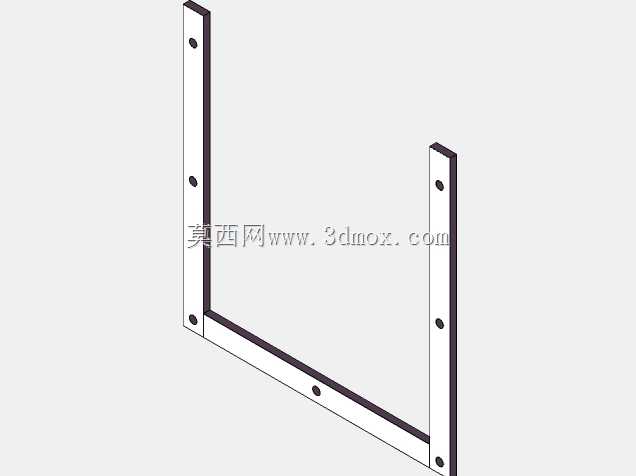

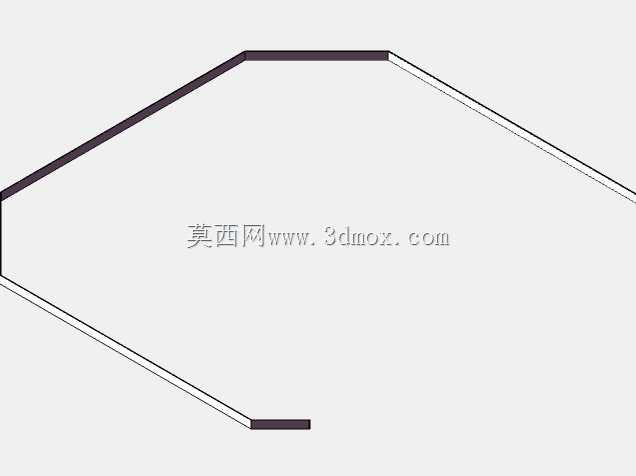

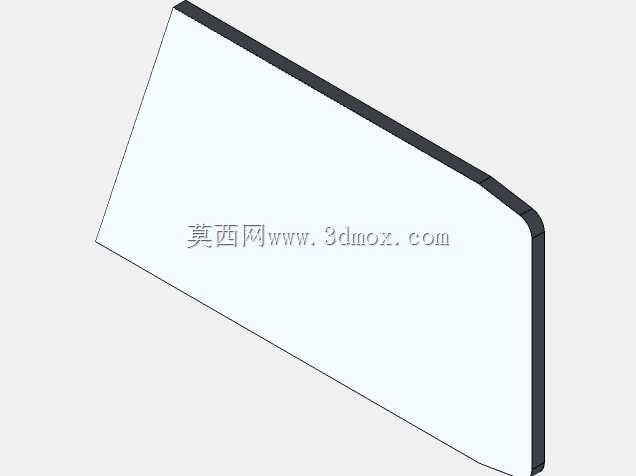

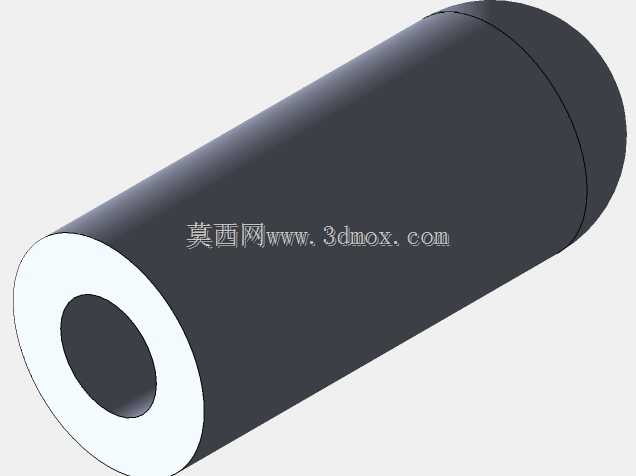

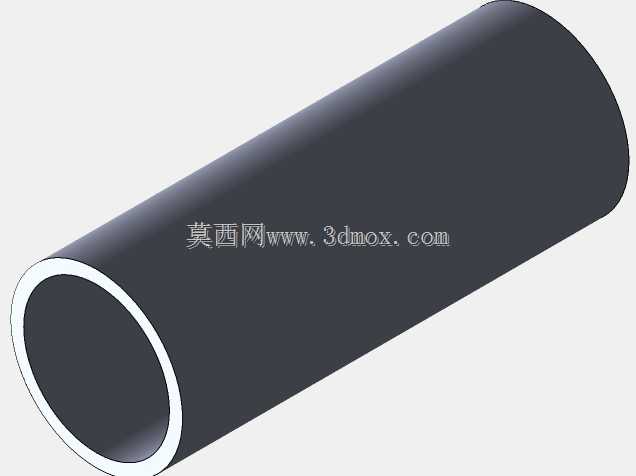

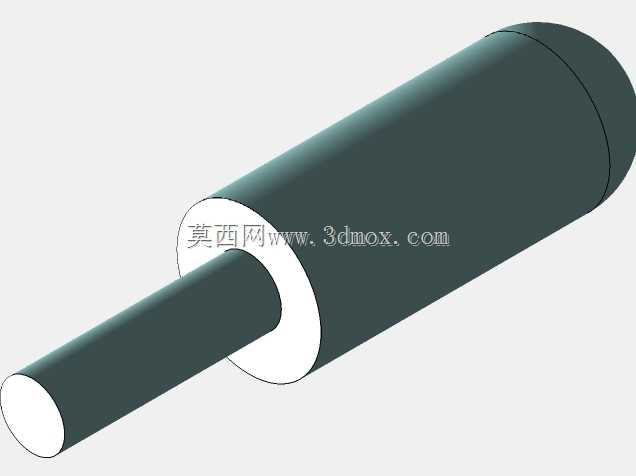

　　在矿山采选、砂石骨料生产、建筑固废资源化处理、冶金矿料预处理这些生产场景里，中细碎环节的设备选型直接决定整条产线的处理效率与成品粒型，圆锥破碎设备凭借层压破碎的作业特性，长期占据硬岩中细碎作业的核心位置。这套三维结构完整还原了圆锥破碎机的核心筒体与定锥装配特征，建模过程中优先还原了设备的安装配合边界，筒体采用等厚卷焊钢结构设计，外壁预留了衬板安装的定位凸台与螺栓孔位，所有孔位的同轴度公差在建模时按照实际装配要求做了约束，避免现场安装时出现衬板错位、螺栓无法穿装的问题。从实际作业逻辑来看，圆锥破碎机的破碎作用发生在定锥衬板与动锥衬板围成的环形破碎腔内，动锥做周期性旋摆运动时，进入腔体内的物料受到挤压、弯折、碾磨多重作用破碎，

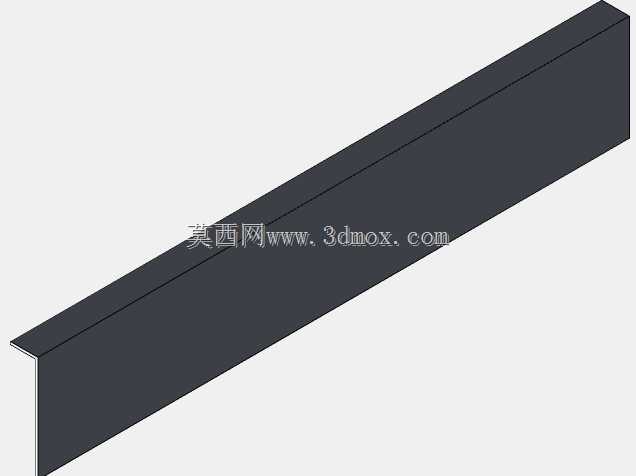

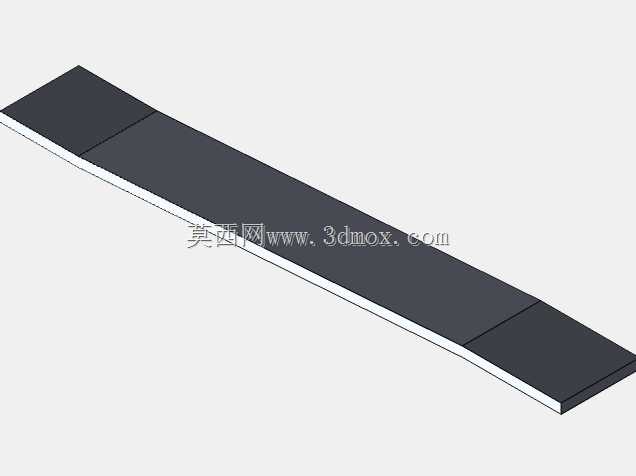

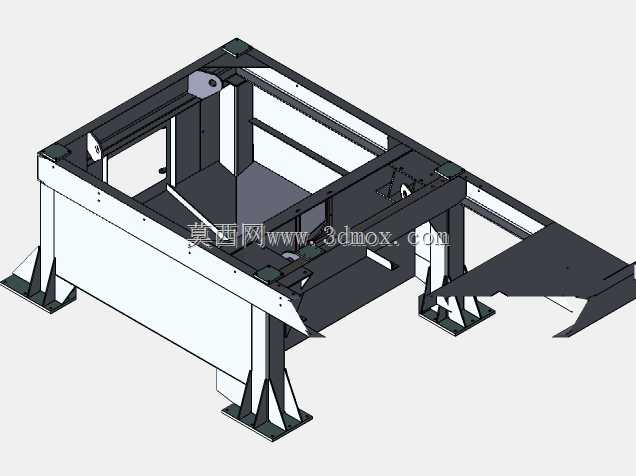

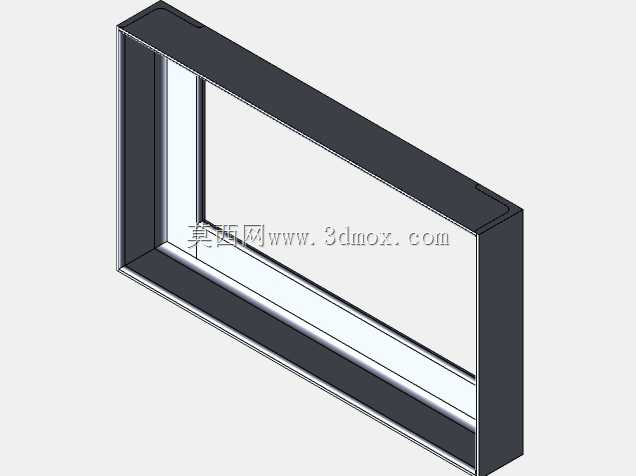

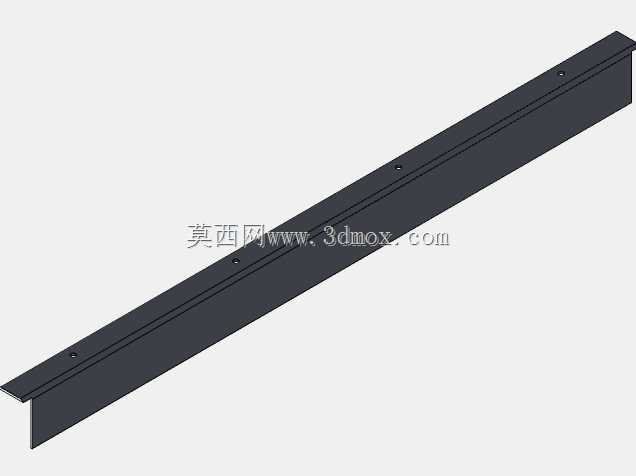

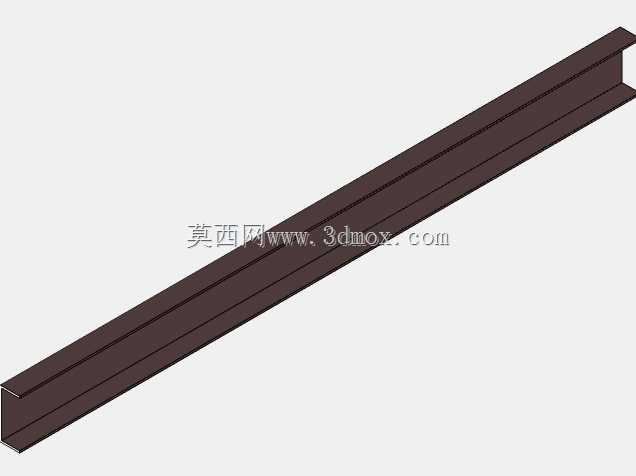

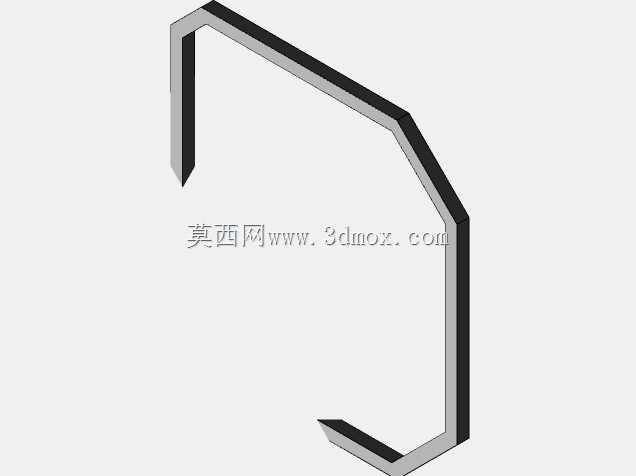

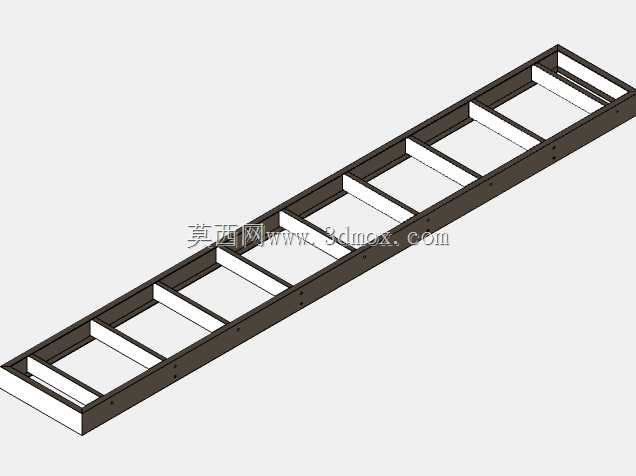

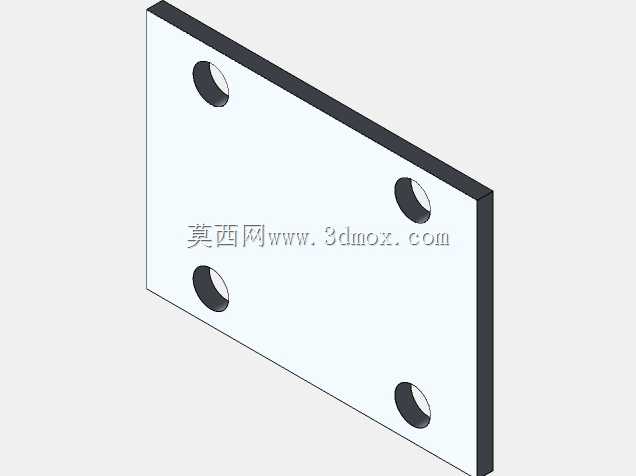

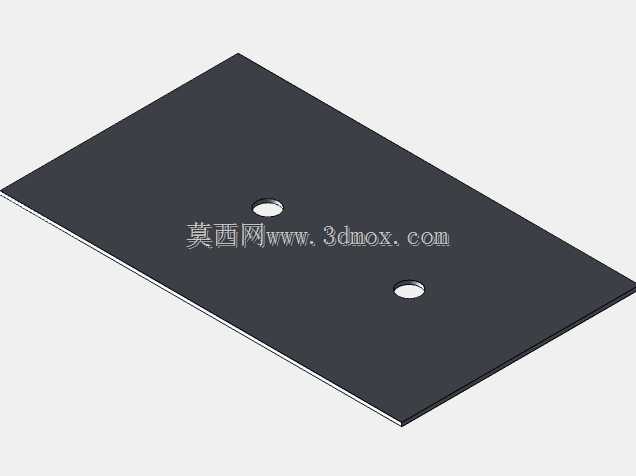

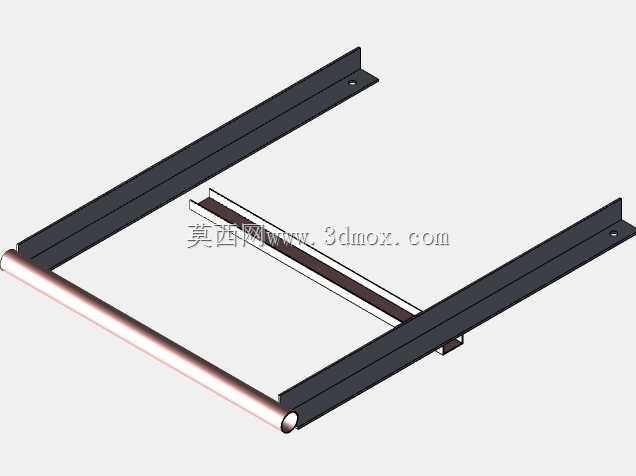

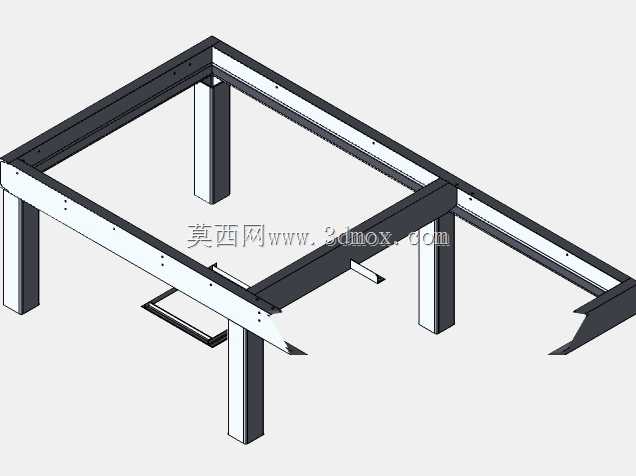

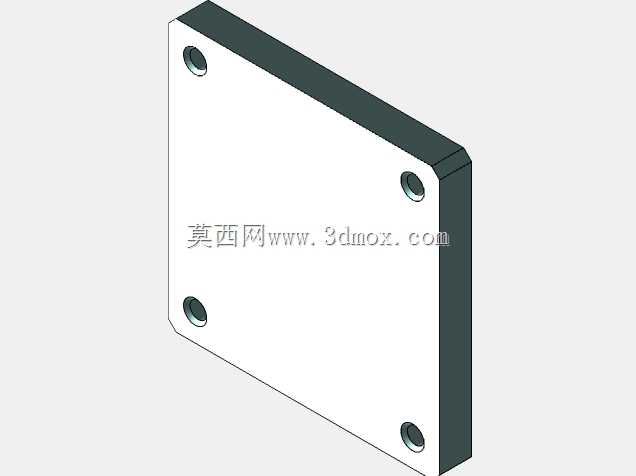

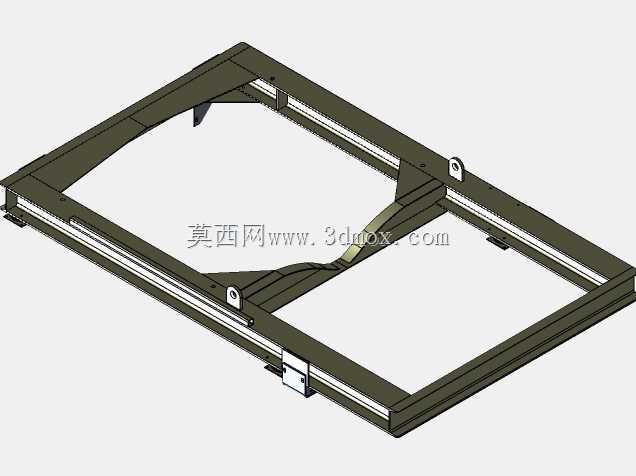

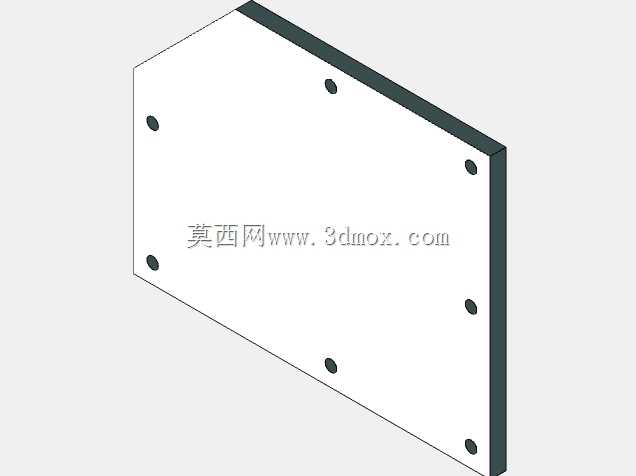

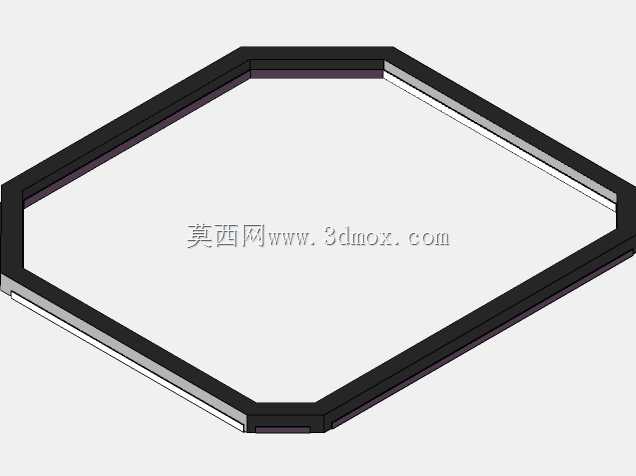

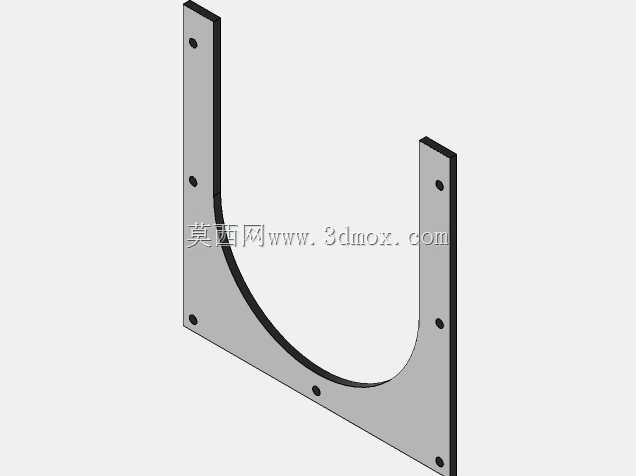

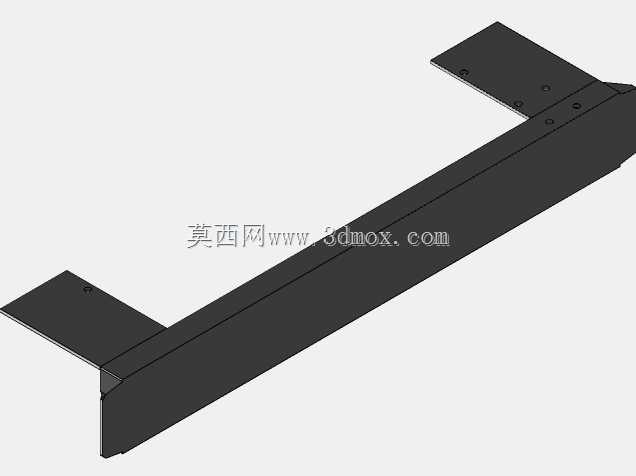

　　顺着锥面间隙下落排出，相比颚式破碎机的粗碎作业，圆锥破的出料粒度更均匀，针片状含量更低，能够直接为后续磨矿环节或者骨料筛分环节提供合格粒级的物料。建模时针对筒体部分做了结构简化但保留核心装配特征，筒体的上下法兰连接面做了平面度约束，法兰上的连接螺栓孔按照圆周均布规则排布，孔位间距误差控制在实际安装允许的公差范围内，筒体内部的衬板安装基面预留了衬板磨损后的更换间隙，不需要额外加工即可满足衬板拆装的操作空间要求。从安装边界来看，筒体的外径尺寸匹配主流规格圆锥破碎机的机架安装位，下部法兰与机架底座的连接孔位完全对应通用安装尺寸，上部法兰对接给料斗的接口尺寸也符合行业通用的进料口径要求，设备整体安装时不需要对现有产线的机架做大规模改造，

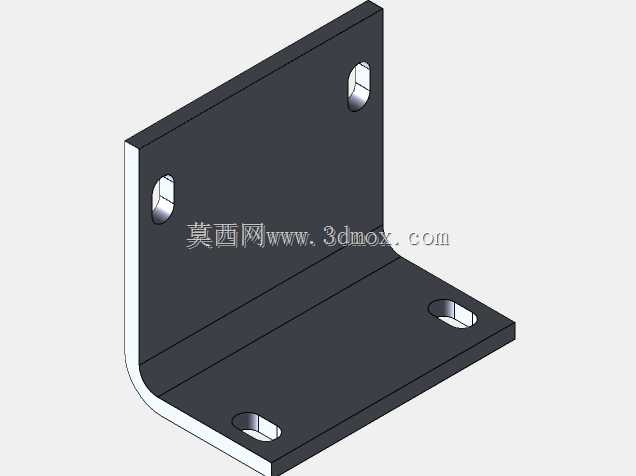

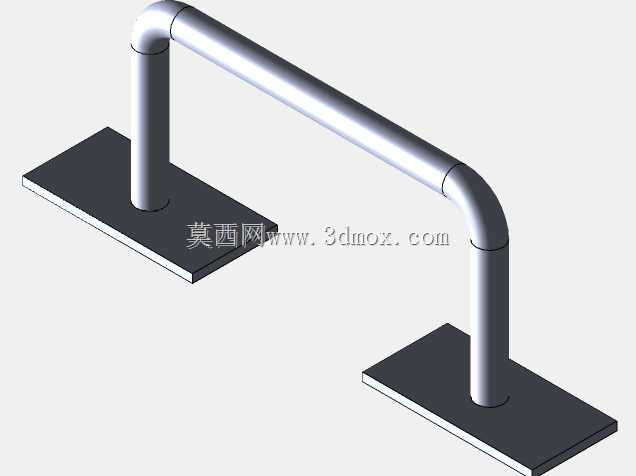

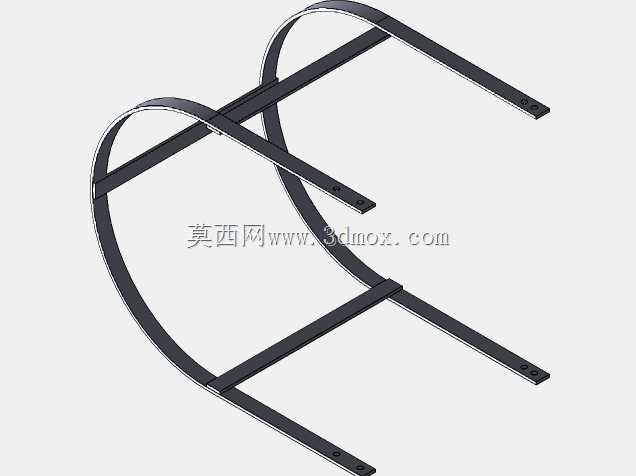

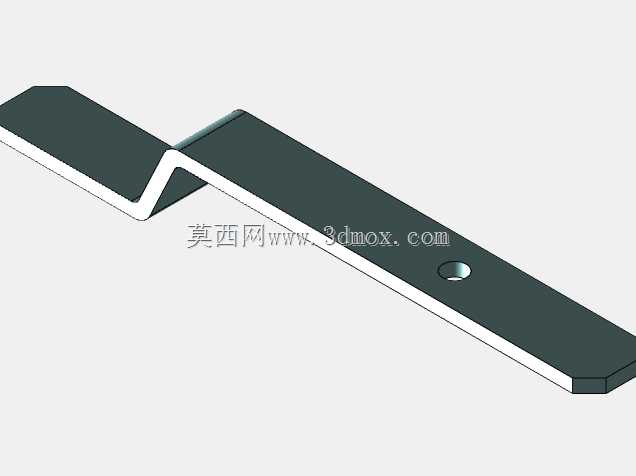

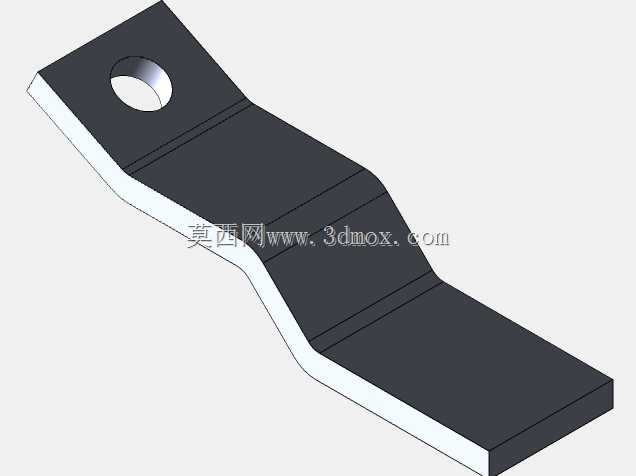

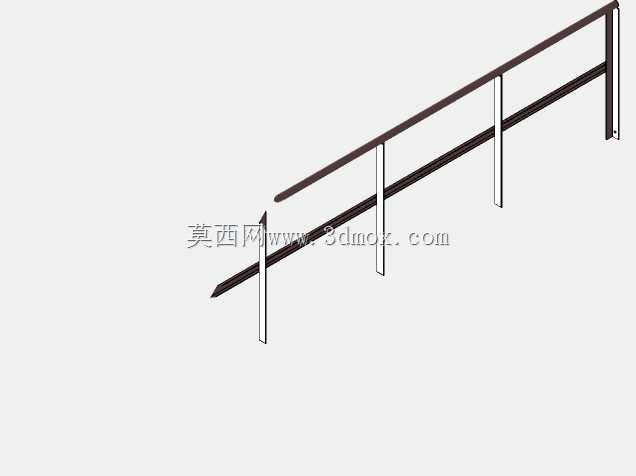

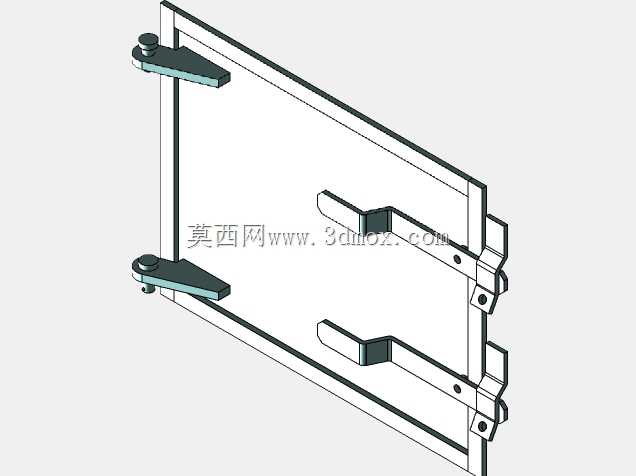

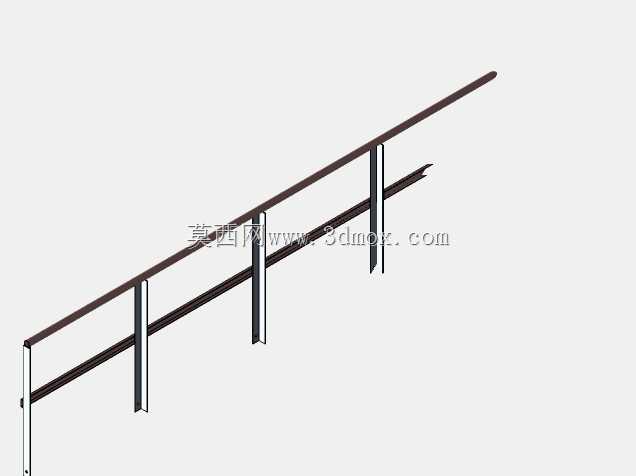

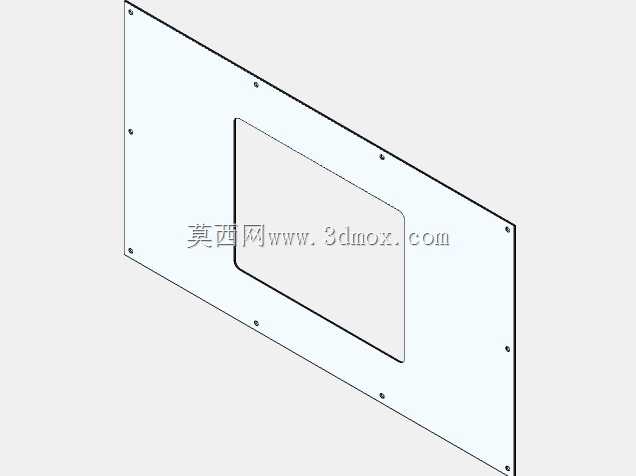

　　即可完成替换安装。在功能特性上，这套结构还原的圆锥破碎机筒体部分承担着容纳破碎腔组件、固定定锥衬板、传递破碎反力的作用，筒体的壁厚设计充分考虑了硬岩破碎时的冲击载荷，卷焊结构的焊缝位置做了应力释放的结构处理，避免长期受交变载荷出现焊缝开裂的问题。设计思路上没有做多余的装饰性结构，所有结构特征都服务于实际装配与作业需求：筒体外壁没有多余的凸起结构，避免现场作业时物料堆积在筒体侧面增加清理工作量；衬板固定螺栓孔采用沉孔设计，螺栓安装后头部不突出筒体外壁，不会和周边的检修走道、液压管线产生干涉；筒体上预留的观察孔位置正对破碎腔下部排料区域，日常巡检时不需要拆开设备即可观察内部衬板磨损情况与排料通畅度。针对不同的作业场景，

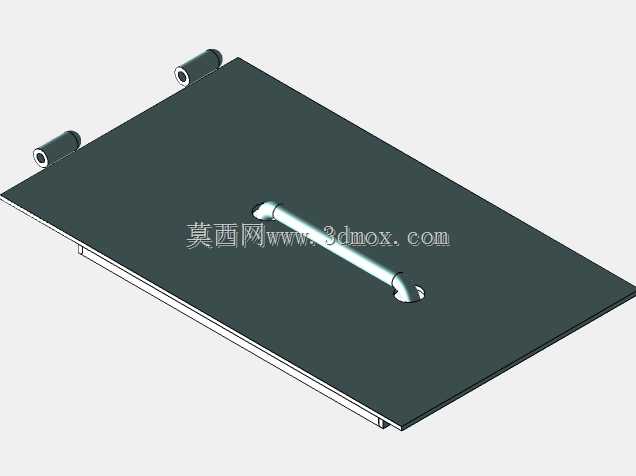

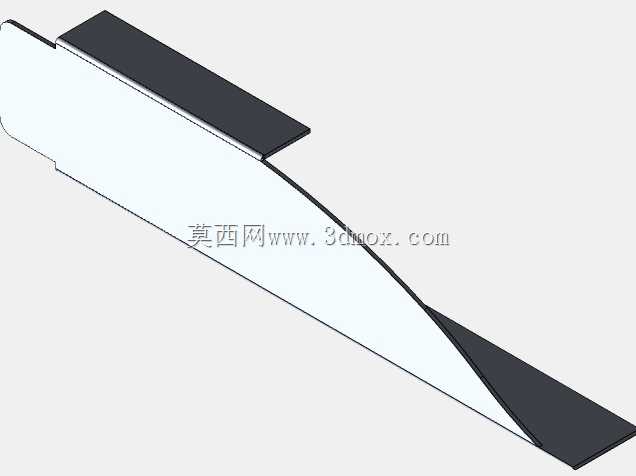

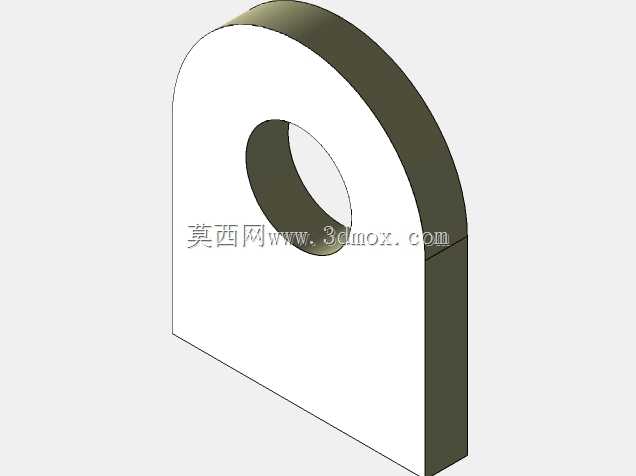

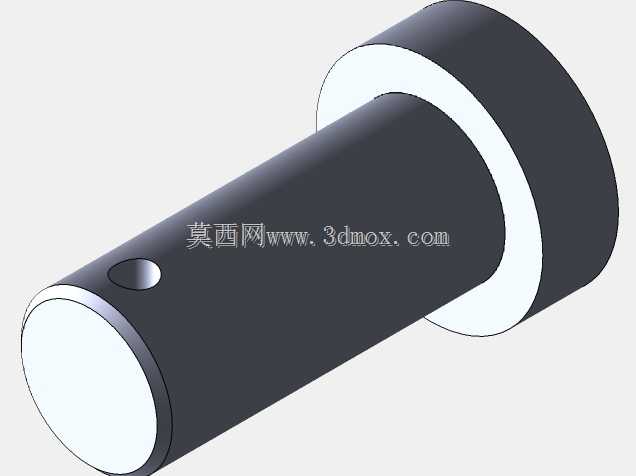

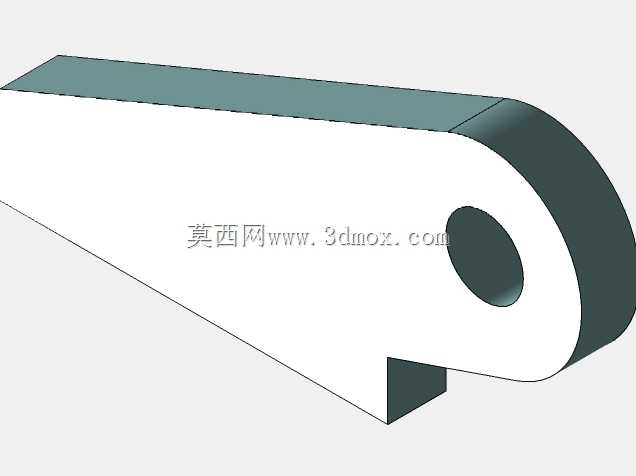

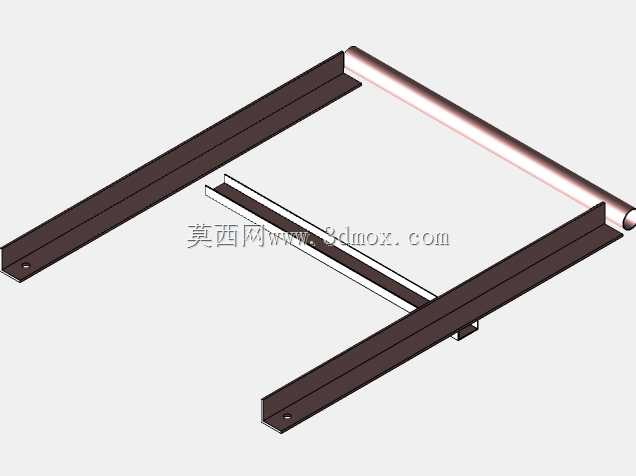

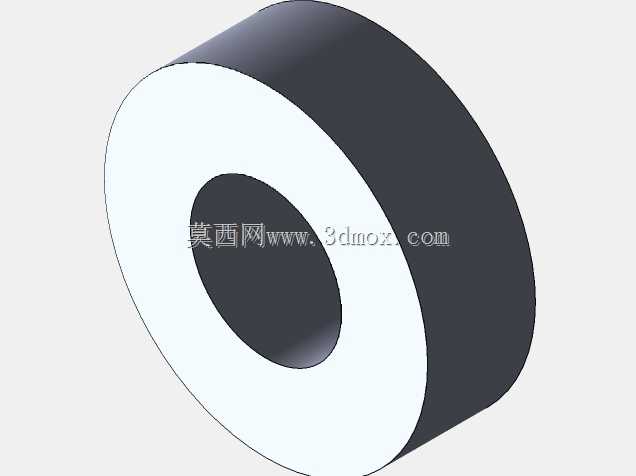

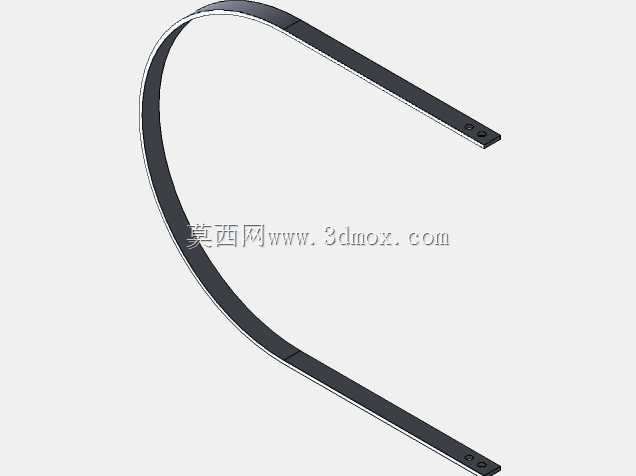

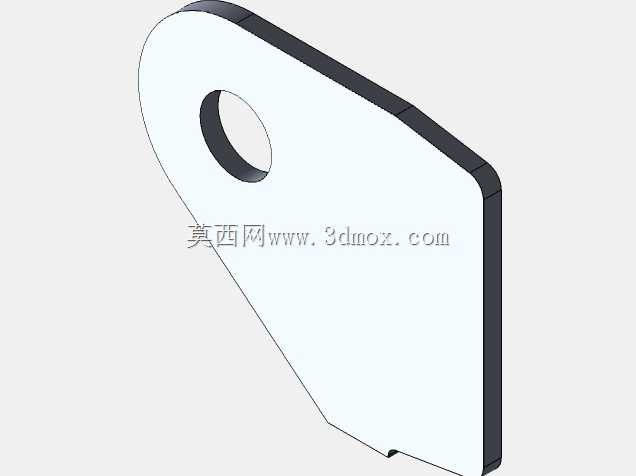

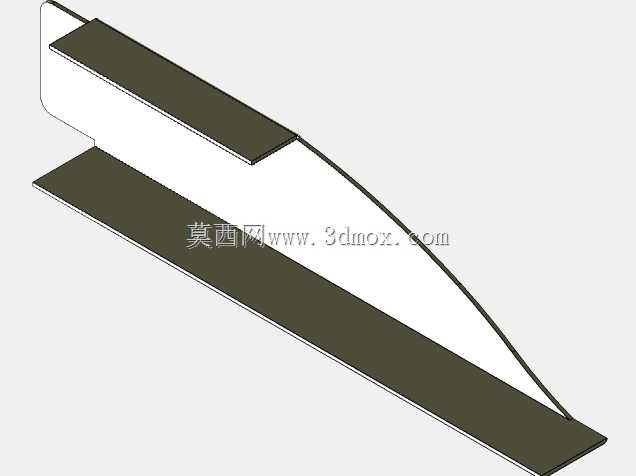

　　这套筒体结构可以适配不同腔型的衬板更换：处理高硬度花岗岩、玄武岩时可以搭配短粗型破碎腔衬板，提升层压破碎的作用力；处理中等硬度石灰石、建筑固废时可以搭配细长型腔型衬板，提升单位时间的处理通量。建模过程中所有配合面的尺寸都按照机械设计手册的公差要求做了参数化设置，调整衬板厚度参数时，只需要修改对应参数即可快速生成适配不同腔型的筒体结构，不需要重新绘制整体轮廓，能够大幅缩短同系列不同规格设备的建模周期。从现场运维的角度出发，筒体上的吊耳位置（虽然本模型暂未展示吊耳细节，但安装位已在筒体对应位置做了预留标记）按照重心平衡原则布置，设备吊装时能够保持筒体水平，方便和下部机架、上部给料组件的对接，减少吊装对位的时间成本。另外筒体下部靠近排料口的位置做了加厚耐磨处理，因为该区域长期受高速下落物料的冲刷，磨损速率远高于筒体其他部位，加厚设计能够延长筒体整体的使用寿命，减少非计划停机更换的频次。在实际产线布局中，该圆锥破碎机通常布置在粗碎颚破之后，筛分设备之前，破碎后的物料经过筛分，不合格的大颗粒物料返回圆锥破进行闭路破碎，合格物料送入下一工序，筒体的进料口高度匹配常规皮带输送机的卸料高度，不需要额外抬高输送机机架即可完成物料给入，降低产线的整体建设成本。
