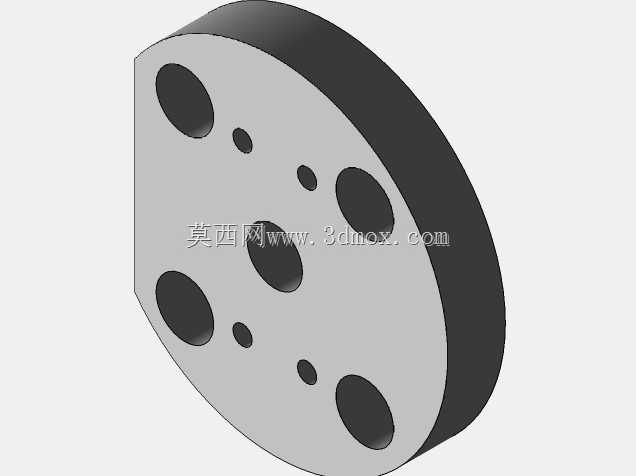

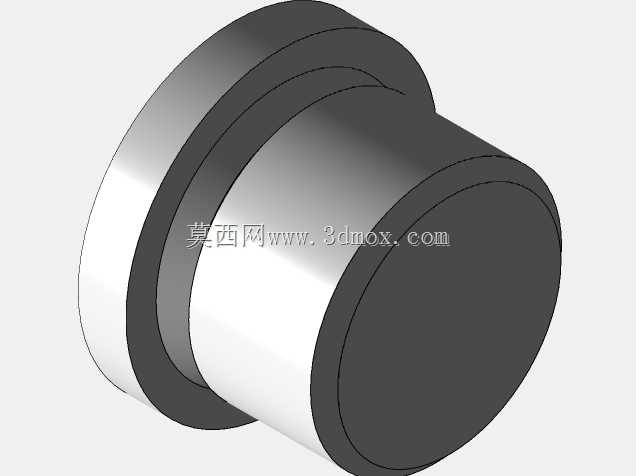

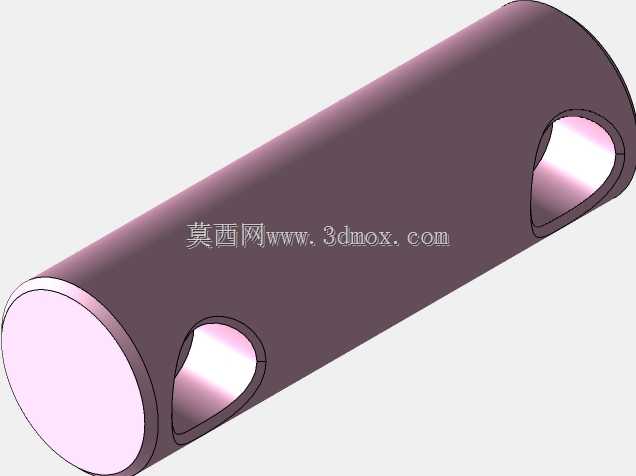

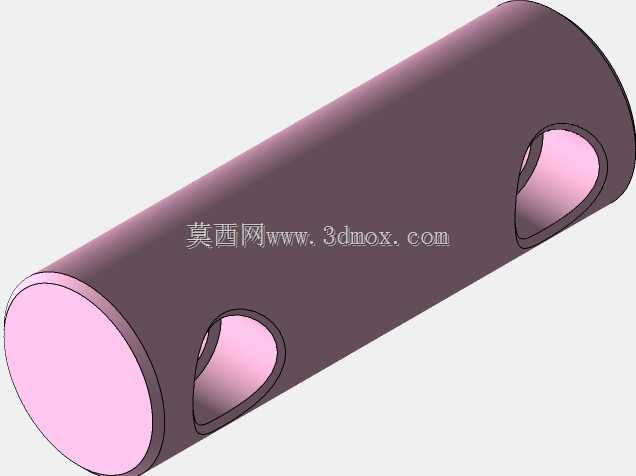

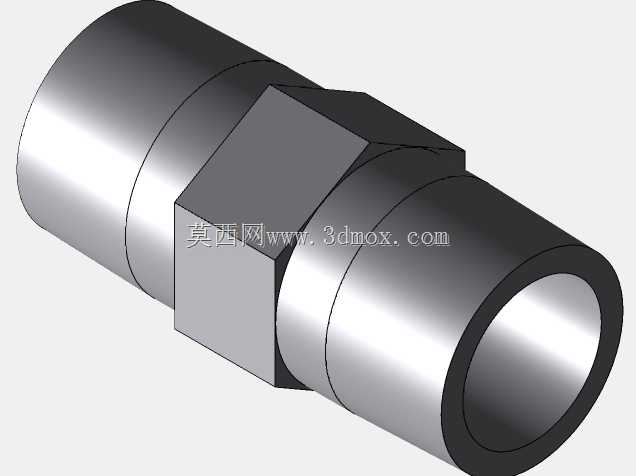

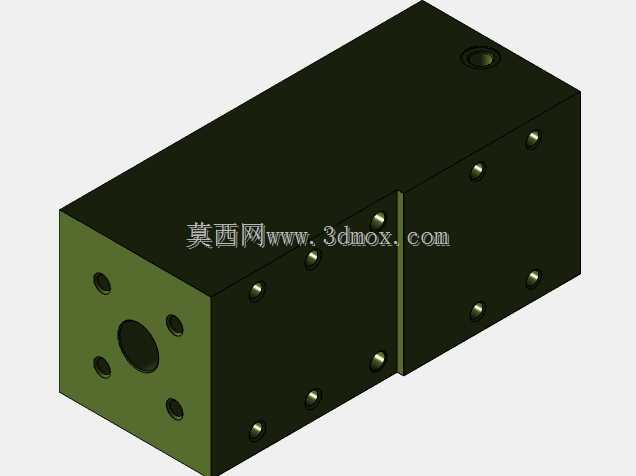

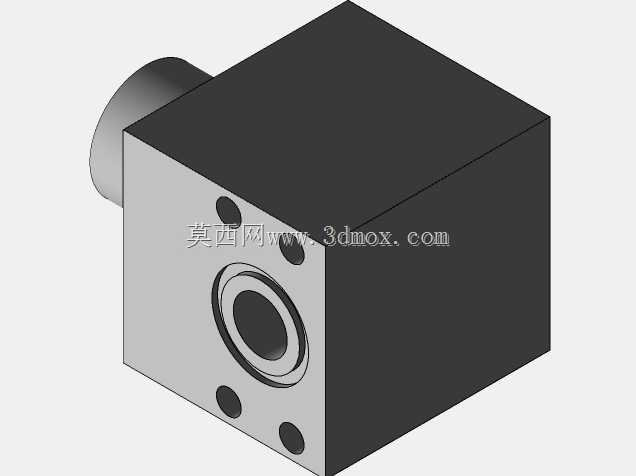

法兰式液压缸端盖连接结构三维设计

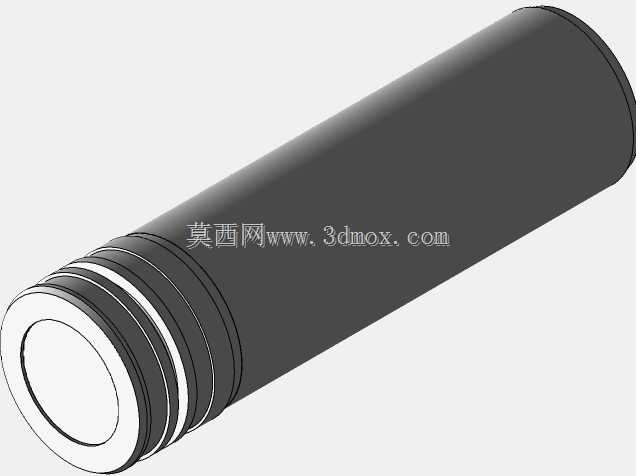

　　在液压传动系统的实际工程应用中，液压缸作为将液压能转换为直线往复机械能的核心执行元件，其端盖连接结构的设计合理性直接决定了整套液压装置的运行可靠性、密封性能与维护便捷性。本次呈现的法兰式液压缸端盖结构，主要面向中高压工况下的重载液压执行场景，常见于工程机械举升机构、机床液压进给系统、冶金设备压装工位以及重型装备的液压支撑回路中，这类工况普遍存在工作压力波动大、负载冲击频繁、连续运行时长较长的特点，对端盖的连接强度、密封适配性以及安装定位精度都有明确的工程要求。从结构功能层面来看，该端盖承担着多重核心作用：首先是实现液压缸缸筒的端部密封，与缸筒、活塞组件、活塞杆配合形成封闭的液压容腔，保证压力油液无泄漏地建立工作压力；

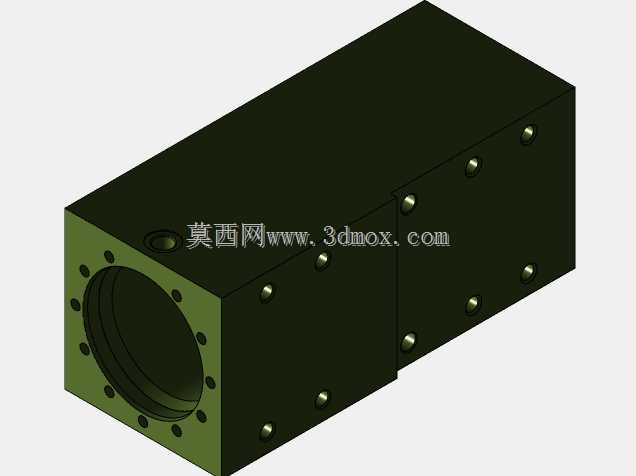

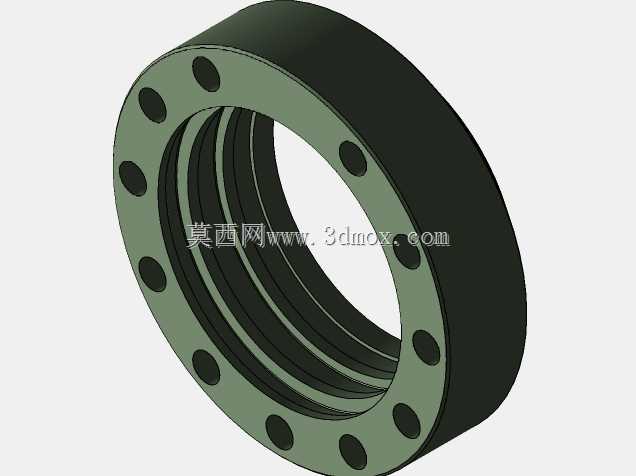

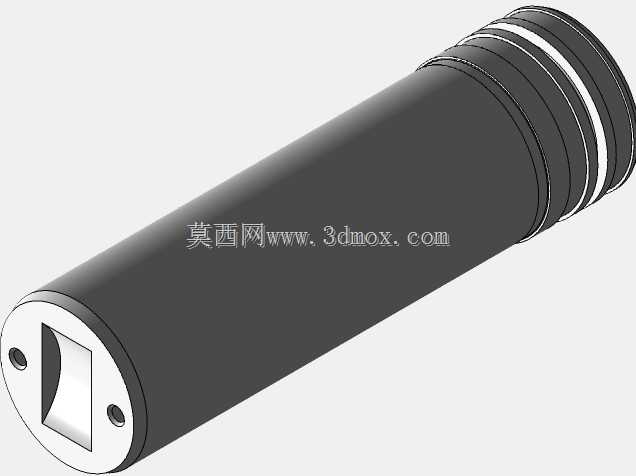

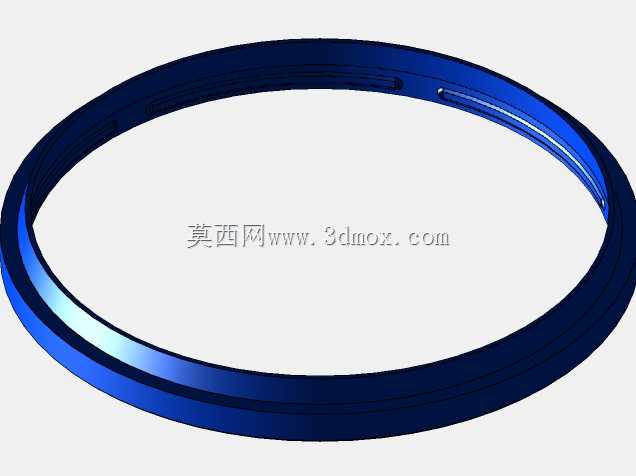

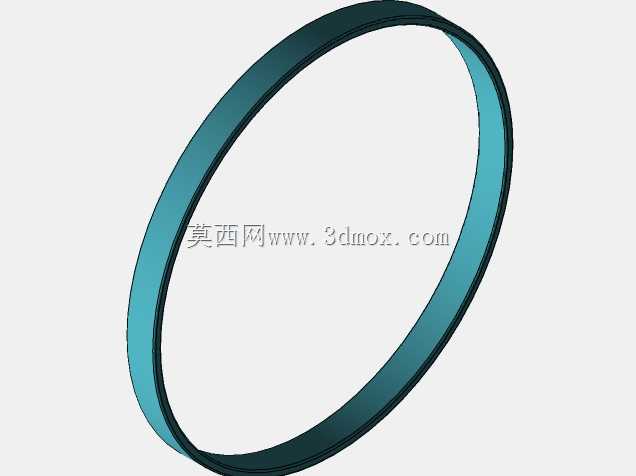

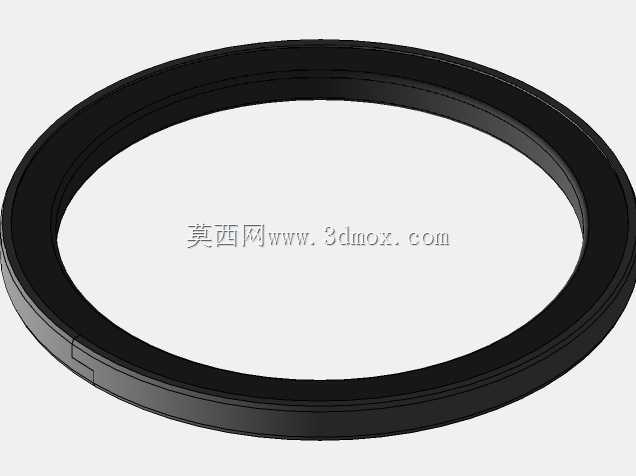

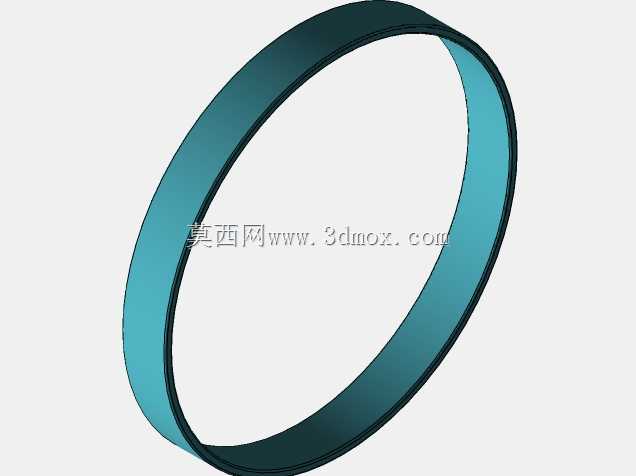

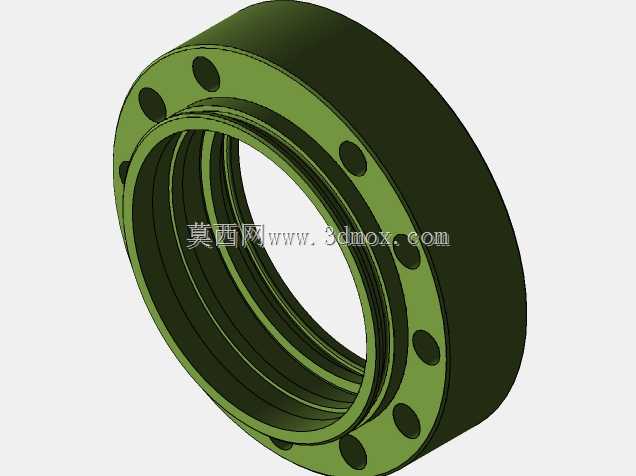

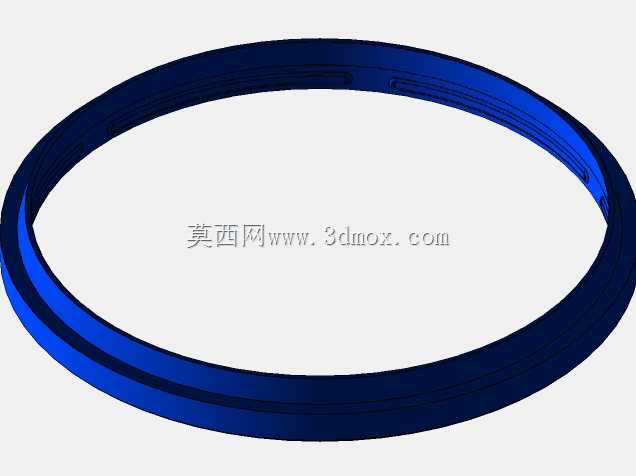

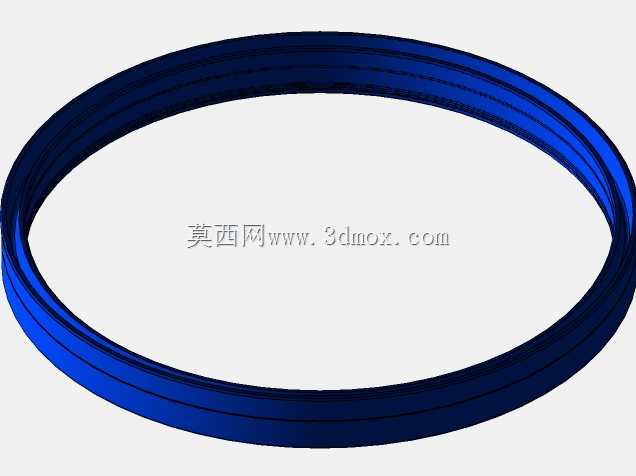

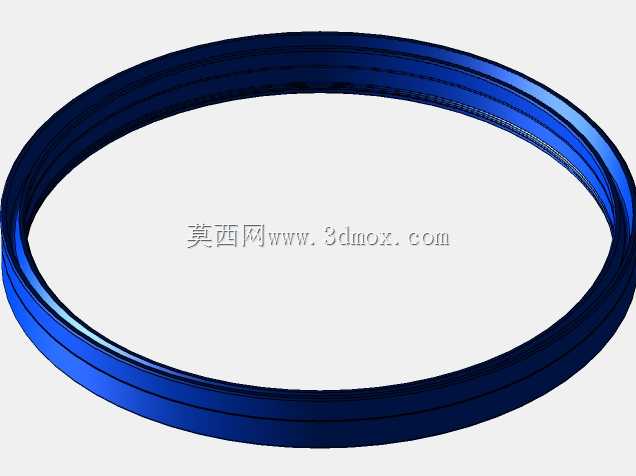

　　其次是为活塞杆的导向套提供安装定位基准，端盖内侧的阶梯槽结构可直接嵌入导向环与防尘圈，对活塞杆的往复运动起到径向支撑与轴向限位作用，避免活塞杆受侧向力时出现偏磨、卡滞问题；再者是端盖外缘的法兰连接结构，通过周向均匀布置的螺栓孔实现与缸筒端部法兰的刚性连接，相比螺纹连接、拉杆连接的端盖形式，法兰连接的抗冲击载荷能力更强，在高压瞬时冲击下不易出现连接松动，同时拆装维护时无需旋转端盖本体，对同轴度的保持效果更好。在设计思路的落地过程中，首先需要匹配对应缸筒的内径与外径参数，确定端盖的主体径向尺寸：端盖与缸筒配合的止口直径需按照h7公差等级加工，保证装配后端盖与缸筒的同轴度误差控制在0.02mm以内，避免活塞杆运动时出现别劲现象；周向布置的连接螺栓孔数量与规格，需要根据液压缸的额定工作压力进行强度校核，按照1.5倍额定压力的静载强度计算螺栓的拉伸应力，同时考虑冲击载荷下的疲劳安全系数，保证螺栓连接在反复加压卸压过程中不会出现塑性变形或断裂。端盖内侧的密封槽尺寸需要严格匹配所选密封件的规格，针对常用的蕾形圈、O形圈以及斯特封组合密封形式，密封槽的深度、宽度以及槽口倒角都有对应的尺寸规范，倒角过大容易造成密封件装配时被切边损坏，倒角过小则会增加密封件的装配阻力，甚至导致密封件扭曲失效。从安装边界条件来看，该法兰式端盖的轴向厚度需要兼顾螺栓的拧入深度与导向套的安装空间，螺栓拧入深度一般不小于螺栓公称直径的1.2倍，保证螺纹连接的啮合强度足够；

　　端盖外缘的螺栓孔中心圆直径需要避开缸筒的壁厚范围，同时预留足够的扳手操作空间，避免现场装配时出现扳手无法就位的问题。端盖外露的端面需要加工出平整的安装基准面，表面粗糙度控制在Ra3.2以内，当液压缸需要安装位移传感器、行程开关或者缓冲装置时，该端面可直接作为附件的安装定位面，无需额外加工转接板。在实际选型应用中，这类法兰端盖结构尤其适合缸径大于100mm的中大型液压缸，小缸径液压缸受径向尺寸限制，多采用螺纹连接端盖，而大缸径工况下法兰连接的优势会被充分放大：一方面大直径螺纹加工难度大、成本高，装配时需要较大的旋转力矩，现场维护难度高；另一方面法兰连接的端盖可以根据工况需求灵活调整密封组件的配置，比如在多粉尘、高湿度的户外工况下，

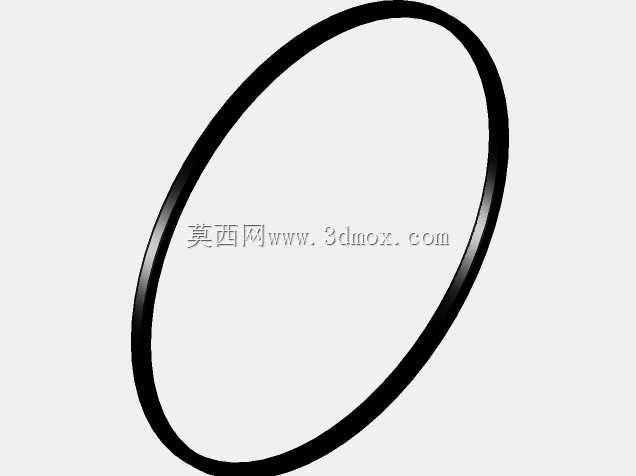

　　可以在端盖外侧增加额外的防尘密封结构，在高速往复运动的工况下，可以在端盖内部增设润滑油槽，为导向套提供持续润滑，降低活塞杆与导向套之间的磨损速率。需要注意的是，端盖与活塞杆配合的内孔表面需要进行硬化处理，表面硬度达到HRC45以上，避免活塞杆往复运动时携带的金属杂质刮伤内孔表面，造成密封件的异常磨损；同时端盖的材质一般选用45号钢或者球墨铸铁，45号钢经调质处理后可满足31.5MPa以下的中高压工况使用需求，球墨铸铁材质的端盖则具备更好的减震性能，适合存在高频振动的应用场景。在三维建模过程中，这类端盖结构需要重点保证各特征的同轴度约束，止口外圆、密封槽内圆、活塞杆过孔这三个核心圆柱面必须设置同轴度配合关系，周向螺栓孔需要采用圆周阵列方式生成，保证每个螺栓孔的中心距误差一致，避免装配时出现螺栓无法穿入的问题；同时建模时需要预留密封件的压缩量空间，不能按照密封件的名义尺寸直接生成实体槽特征，需要根据密封件的压缩率要求调整槽深尺寸，比如O形圈的静密封压缩率一般控制在15%-25%之间，压缩率过大容易造成密封件永久变形失效，压缩率过小则会出现压力油液泄漏。
