小型手动液压驱动执行接头结构设计

　　在小型设备检修、无动力源现场作业、工装夹具快速夹紧这类场景里，手动液压装置一直是不可替代的执行单元，这款MHU-1型手动液压装置的结构设计，完全围绕现场便携使用、小空间安装的核心需求展开。从实际应用场景来看，这类手动液压接头常被用在野外管线抢修的临时液压动力输出端、小型工装的手动夹紧回路、实验室液压试验台的手动调压支路，不需要外接动力源，仅靠手动操作就能建立稳定的液压压力，适配没有供电、没有集中液压站的零散作业场景，相比电动液压元件，它的抗干扰能力更强，不会因为现场供电波动、线路故障影响作业，在应急维修场景下的可靠性表现更突出。

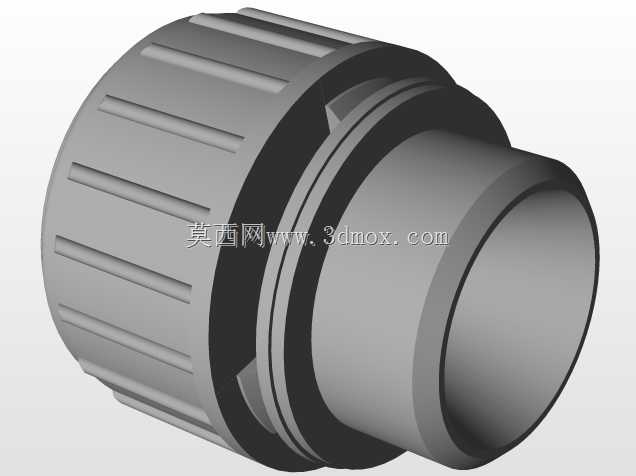

　　从功能特性上看，这款装置的核心作用是作为手动液压回路的终端执行与连接部件，一端可以对接手动液压泵的输出管路，另一端可以直接连接被驱动的液压执行件，比如小型液压油缸、液压夹紧头，装置本身集成了油路通断的密封结构，不需要额外加装独立的截止阀，减少了回路的外接接头数量，也就降低了液压油泄漏的风险点。外表面设计的轴向防滑筋条，是考虑到现场安装时操作人员佩戴劳保手套的操作需求，筋条的深度和间距经过反复调整，既不会因为筋条过浅导致戴手套拧动时打滑，也不会因为筋条过深积存油污、铁屑，增加后期清理的难度。端部的光滑圆柱段是插入式安装的定位基准，加工时严格控制了圆柱度公差，保证插入对接管路后同轴度偏差在允许范围内，避免偏载导致密封圈偏磨泄漏。

　　设计思路上，整个结构没有采用复杂的异形结构，全部采用回转体设计，一方面是降低加工难度，普通数控车床就能完成全部主体加工，不需要额外的铣削、电火花工序，加工成本更低，量产时的一致性更容易保证；另一方面回转体结构的受力更均匀，液压油充入内腔时，压力会均匀作用在筒壁上，不会出现局部应力集中的问题，能承受更高的工作压力。内部的密封槽位置设计在靠近对接端的位置，采用阶梯式密封结构，一道主密封承担高压下的油液密封，一道副密封阻挡外部的灰尘、水汽进入内腔，即使在多粉尘的车间、潮湿的户外环境下使用，也能保证密封件的使用寿命。装置的轴向尺寸控制得非常紧凑，总长度不到100mm，最大外径控制在60mm以内，安装时只需要在安装面板上开出对应直径的通孔，从外侧插入后用锁紧螺母固定即可，不需要预留太大的操作空间，哪怕是在紧凑的小型液压阀块、便携液压工具的内部，也能顺利布置，不会和周边的管路、其他元件产生干涉。

　　从安装边界来看，对接端的外径采用行业通用的标准尺寸，可以直接适配市面上绝大多数同规格的液压快插接头、高压油管，不需要单独定制转接件，降低了用户的配套成本。防滑筋段的外径比主体安装段略大，既可以作为安装时的轴向定位台阶，也能在拧动时给扳手提供足够的受力面，如果现场需要更大的拧紧力矩，用普通管钳卡在筋条段就能完成拧紧操作，不会因为外表面光滑出现打滑。装置的内腔流道采用等直径设计，没有突然的扩径或者缩径结构，液压油流过时的压力损失更小，手动操作时不需要施加太大的力就能建立足够的工作压力，长时间操作也不容易产生疲劳。另外，整个外部结构没有突出的锐角、毛刺，所有棱边都做了倒钝处理，操作人员安装、拆卸时不会被划伤，符合手动操作工具的安全设计要求。在实际选型时，只要回路的工作压力在装置的额定压力范围内，安装空间满足外径和轴向长度的要求，就可以直接替换同类型的手动液压接头，不需要对原有回路做大规模改动，适配性很强。
