折弯机用Abkant矩阵成型工装结构

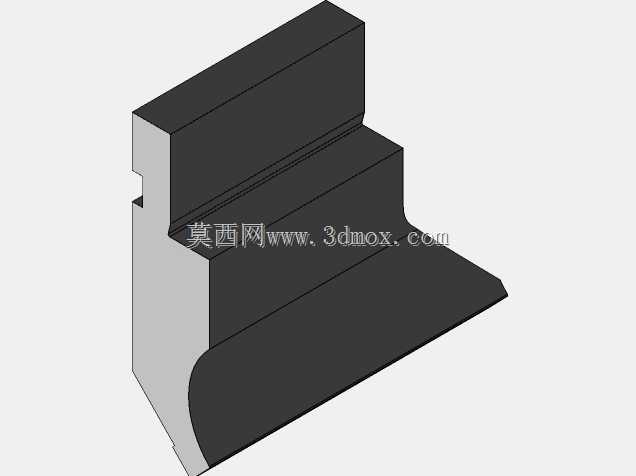

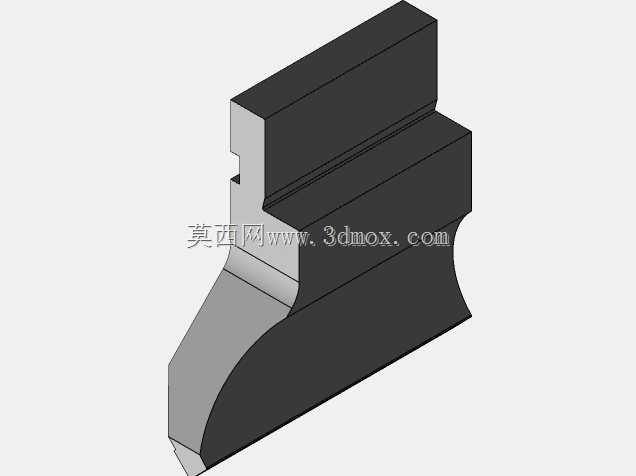

　　在钣金加工车间的折弯工序段，这类Abkant矩阵结构是折弯机上模的核心成型单元，主要承担薄板类金属件的特定轮廓折弯成型作业，适配常规液压折弯机的上模装夹工位，能够完成带圆弧过渡、阶梯避让特征的钣金件折弯加工，常见于机箱机柜生产、五金钣金件定制、金属装饰构件加工等场景，替代传统单一轮廓上模完成复杂截面的一次成型，减少多次换模、多次折弯带来的定位误差与效率损耗。从结构设计逻辑来看，该成型块的上部采用标准直柄装夹结构，夹持段的厚度与宽度匹配主流折弯机上模夹槽的通用安装尺寸，装夹后无需额外定制转接件即可完成锁紧固定，装夹基准面做了平面度公差控制，保证装夹后成型工作面与下模槽口的平行度偏差控制在折弯工艺允许范围内，避免折弯过程中出现角度不均、

　　棱线错位的问题。中部的阶梯避让结构是针对带翻边、凸台特征的钣金件设计，当折弯件存在相邻已成型凸起结构时，该避让槽能够在折弯下压行程中为已成型结构留出足够的让位空间，防止下压过程中工装与工件已加工部位发生干涉，避免工件表面压伤、结构变形的问题，这也是该类矩阵成型块区别于普通平口折弯上模的核心特征。下部的成型工作面做了两段式轮廓设计，靠近外侧的圆弧曲面用于完成工件外R角的滚压成型，圆弧面的粗糙度与轮廓度经过参数优化，折弯过程中不会在工件表面留下压痕或拉伤，保证成型后工件外圆弧面的光滑度；靠近内侧的直面段用于保证折弯直边的角度精度，直面与装夹基准面的垂直度经过严格校核，折弯后工件直边与折弯棱线的垂直度能够满足常规钣金件的形位公差要求。

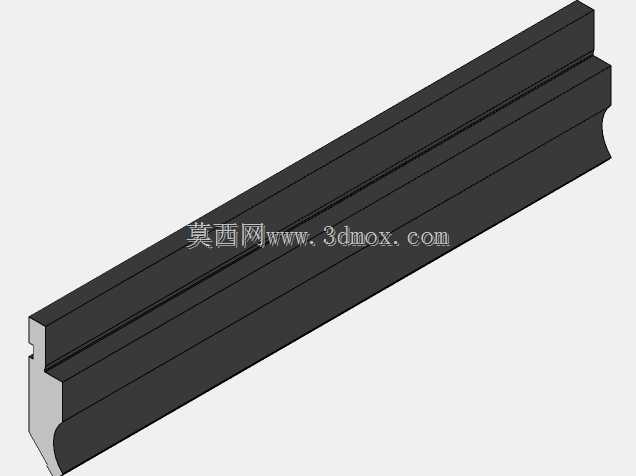

　　从安装边界来看，该成型块的整体高度适配常规100吨、160吨液压折弯机的上模开合行程，装夹后不会出现开合行程不足无法取放工件的问题，成型块的宽度方向可根据加工工件的长度需求进行多件拼接，拼接后相邻块的结合面经过精密研磨，拼接缝隙控制在0.02mm以内，折弯长工件时不会在拼接位置留下接刀痕，保证整条折弯棱线的连续性。在实际使用过程中，该类成型块可根据不同的折弯轮廓需求，与同系列的其他矩阵单元组合使用，通过不同轮廓块的排布搭配，能够完成多种复杂截面钣金件的折弯作业，无需为每一种特殊轮廓单独定制整长上模，大幅降低中小批量定制钣金生产的工装成本，同时减少工装库存的占用空间。结构的材质选择上，成型工作面采用合金工具钢材质，

　　经过淬火处理后表面硬度达到HRC58-62，具备足够的耐磨性与抗冲击性能，能够承受长期折弯作业中的反复载荷，不会出现工作面塌陷、崩刃的问题；装夹段则采用韧性较好的中碳钢材质，保证装夹锁紧时不会因为夹钳的压紧力出现开裂变形，兼顾工作面的耐磨性与整体结构的抗冲击韧性。在结构细节处理上，成型棱边位置做了微小的圆角钝化处理，避免折弯过程中棱边过于锋利划伤工件表面，同时减少应力集中，提升工装本身的使用寿命；所有非工作表面都做了发黑防锈处理，适应车间多油污、多湿气的生产环境，长期存放使用不会出现锈蚀问题，保证装夹基准面的精度稳定性。
