阿布坎特塞式机械限位夹持座结构设计

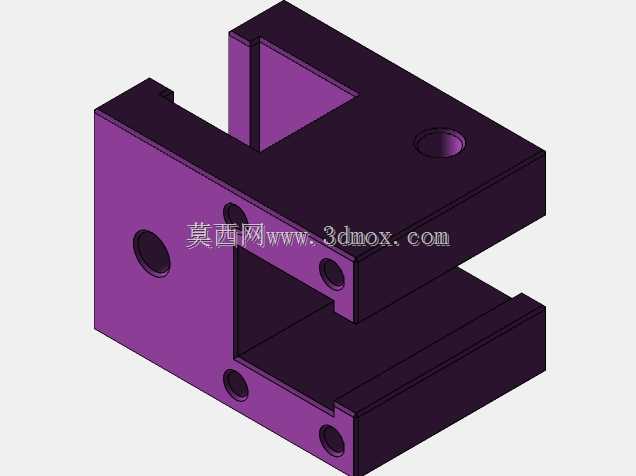

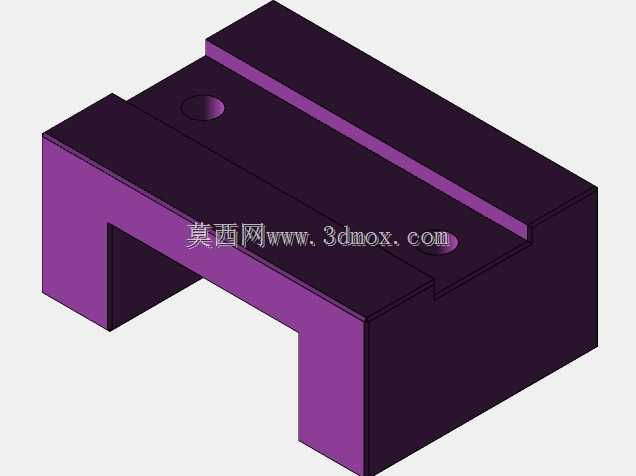

　　在工装夹具、非标自动化生产线的工位定位环节，这类带双侧导向槽与多组安装孔的块状构件，主要承担工件到位后的硬限位、侧向夹持基准的作用，区别于常规的平口钳夹块，它的C型开口结构可以同时适配上下两个方向的工件插入定位，不需要额外加装压块就能完成两个维度的位置约束，在小型零件的铣削加工工位、装配线的工件预定位工位上，这类构件的使用频率很高，能减少工位上的定位零件数量，压缩工装的整体安装空间。从结构设计逻辑来看，构件主体采用整体式方块加工成型，没有拼接焊缝或者螺栓连接的分体结构，整体刚性更好，在承受夹持反力的时候不会出现拼接面错位的问题，主体上的六个通孔分为两类，分布在垂直立面上的三个通孔是沉头安装孔，

　　用来把整个构件固定在设备的基板或者工作台面上，孔位的沉头设计可以让螺栓头完全埋入构件表面，不会突出平面干涉工件的移动路径；分布在上下两个水平翼板上的三个通孔是螺纹安装孔，用来加装可调限位螺钉或者聚氨酯缓冲垫，根据不同的工件尺寸调整限位的接触位置，不需要重新加工整个构件就能适配一定尺寸范围内的工件定位需求。构件中间的C型通槽是核心的功能区域，槽的两个平行面经过铣削精加工，平面度控制在0.02mm以内，两个面的平行度公差不超过0.015mm，作为工件插入的导向面，能保证工件滑入的时候不会出现卡滞，槽的开口宽度根据常用的小型钣金件、机加工件的厚度设计，预留了0.1mm的导向间隙，既不会因为间隙过大导致定位偏移，

　　也不会因为间隙过小出现工件无法顺利插入的问题。从安装边界来看，整个构件的外形为规则的矩形块，底部安装面的平面度要求和立板安装面一致，安装的时候不需要额外做找平处理，只要把安装面贴紧设备基板，穿入固定螺栓就能完成安装，构件的总高度控制在常规工装座的标准高度范围内，不会和工位上的上下料机械手、气动压头等部件产生运动干涉，外侧的立面没有突出的结构，相邻的工位构件可以紧贴安装，最大化利用工作台的安装面积。在实际使用场景里，这类构件常成对使用，分别布置在工件的两侧，配合中间的顶升定位机构，完成工件在XY平面的位置约束，当工件被输送线送到工位上方，顶升机构把工件顶起，两侧的夹持座就会从两个方向卡住工件的侧边，保证后续加工或者装配工序的位置精度，

　　构件上的安装孔位采用对称分布设计，不管是左侧安装还是右侧安装都可以通用，不需要单独做左右件的区分，能减少备件的种类，降低现场维护的备件储备成本。设计的时候特意把槽口的边缘做了0.5mm的倒角处理，一方面是去除加工后的锐边，避免安装的时候划伤操作人员，另一方面是给工件插入的时候做导入导向，即使工件位置有小范围的偏移，也能顺着倒角滑入槽内，降低对输送线定位精度的要求。构件的材质一般选用45号钢做调质处理，表面做发黑防锈处理，在有耐磨要求的使用场景下，也可以更换为40Cr材质做表面淬火，提升槽面的耐磨性能，延长构件的使用寿命，不需要在表面加装额外的耐磨板，进一步压缩构件的整体尺寸。在建模过程中，所有的孔位位置都按照标准工装的孔距模数设计，和常规的铝型材工作台、铸铁工作台的T型槽间距匹配，安装的时候不需要额外打孔，直接利用工作台上的现有T型槽就能固定，适配性更强。
