在轻载传动、工装夹具快换、小型机构定位锁紧的场景里,这类带内六角孔的圆柱套筒接合件是很容易被忽略但又直接影响机构运行稳定性的基础零件。很多新手在做结构设计时,往往只关注核心传动部件的选型,却在这类接合连接件上随意套用标准件,最后出现配合松旷、传扭打滑、拆装困难的问题,反而拖慢了整台设备的调试进度。

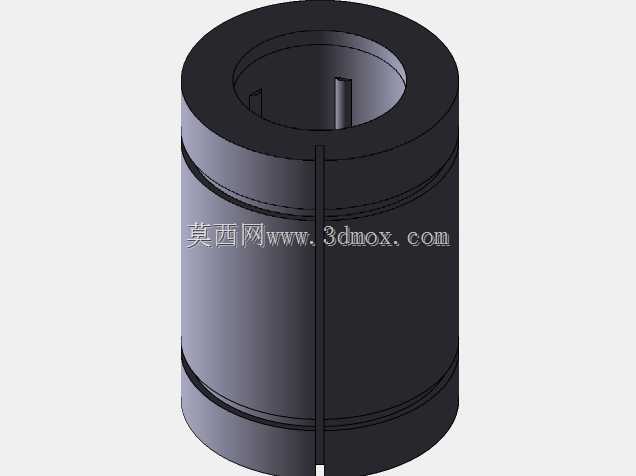

从实际使用场景来看,这类套筒接合件常被用在手动调节机构的扭矩传递路径上,比如小型工装的进给调节端、检测设备的定位锁紧轴套、非标自动化设备里的快换接头接合部位,它不需要承担大扭矩重载传动的任务,但对配合精度、拆装便捷性有明确要求。外圆柱面的设计是为了适配安装座的光孔配合,通常采用H7/h6的间隙配合公差,既保证安装时能顺利推入安装孔,又不会因为间隙过大出现径向窜动,安装时可以通过侧面的紧定螺钉顶在外圆柱面的预留平位上完成轴向固定,也可以根据安装空间选择在套筒端面加工沉孔用端盖压紧,两种固定方式都能满足常规工况的使用需求。

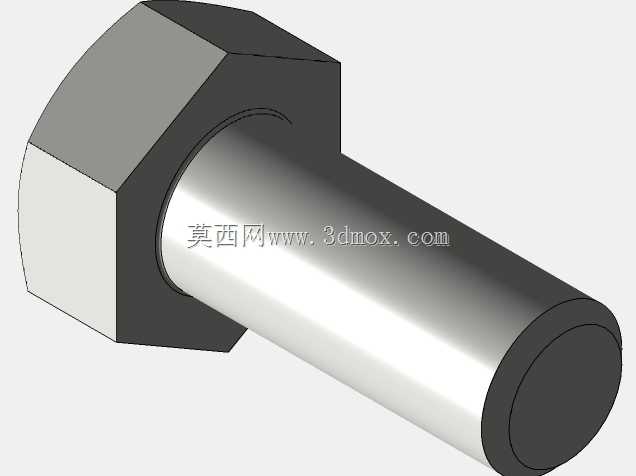

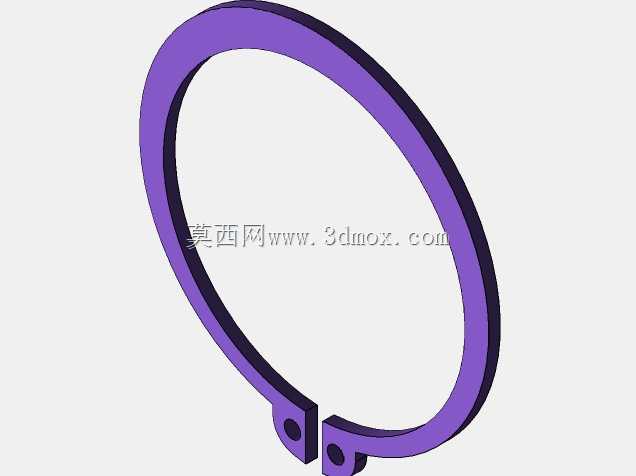

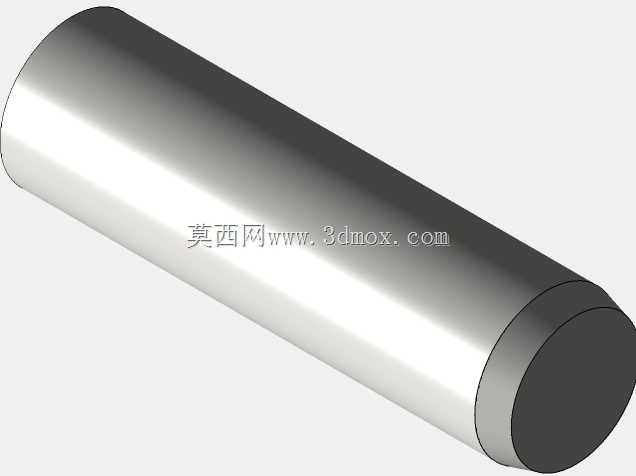

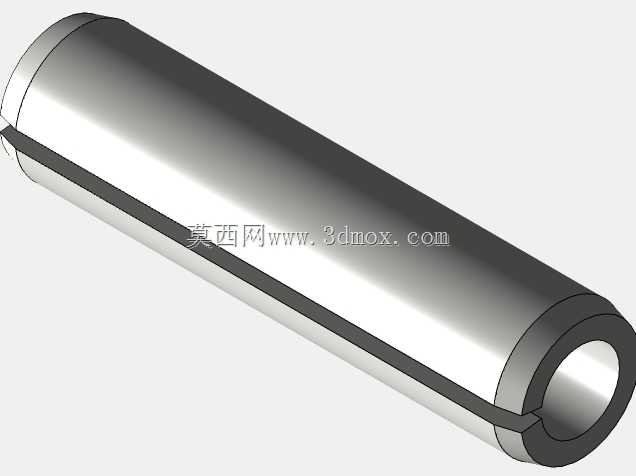

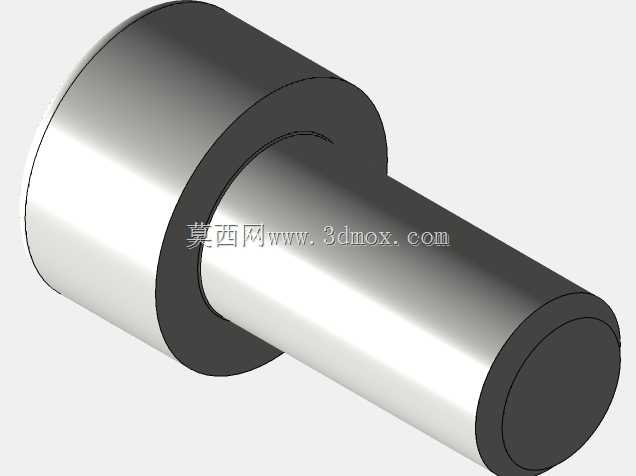

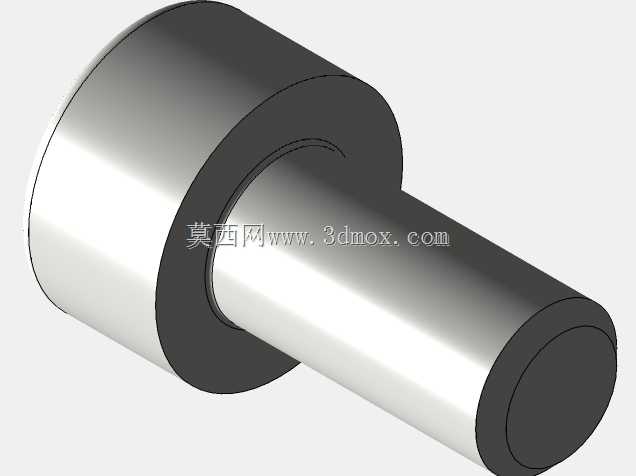

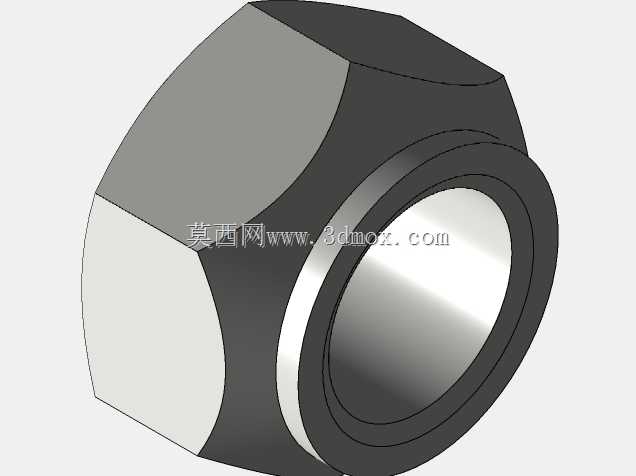

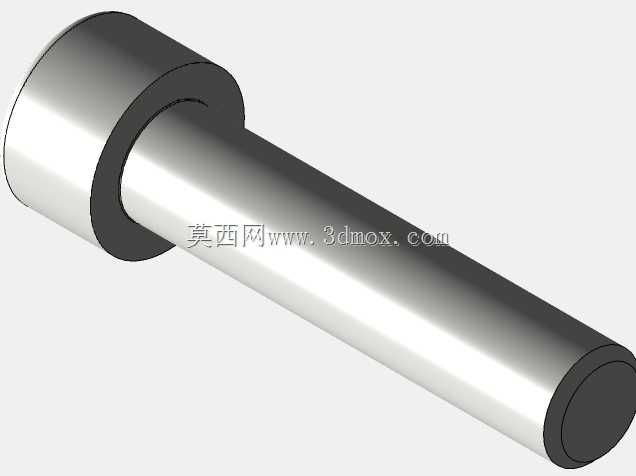

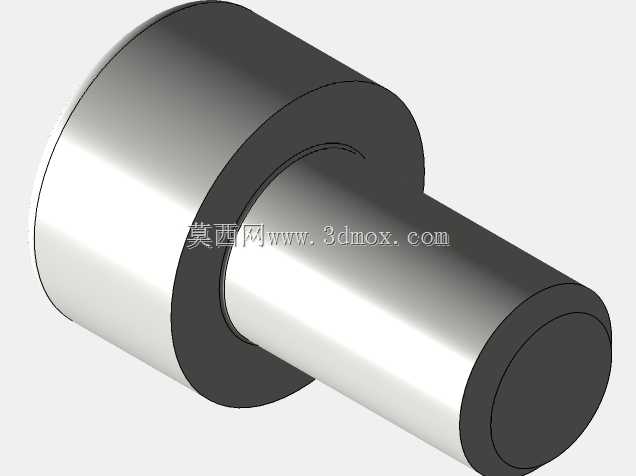

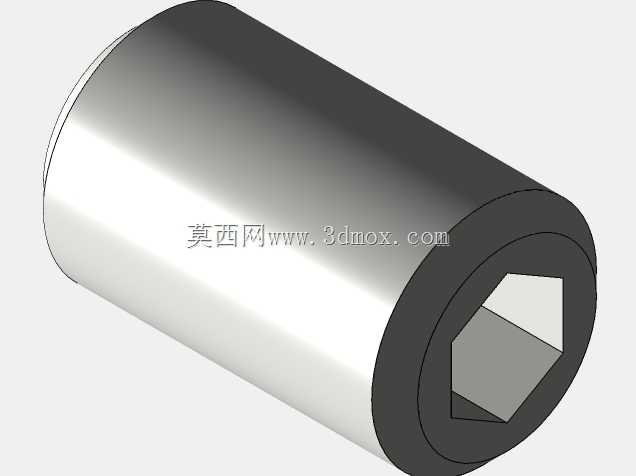

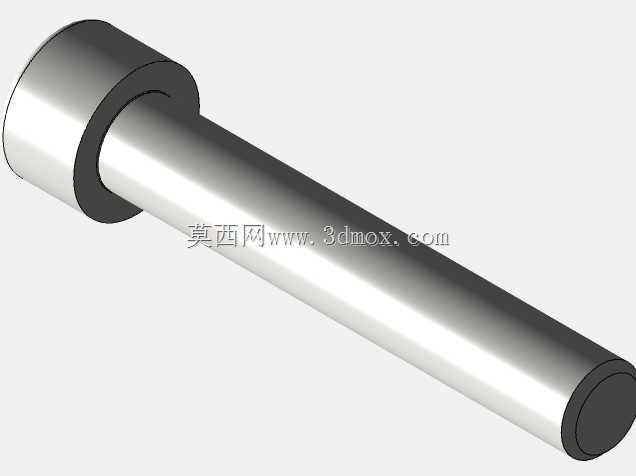

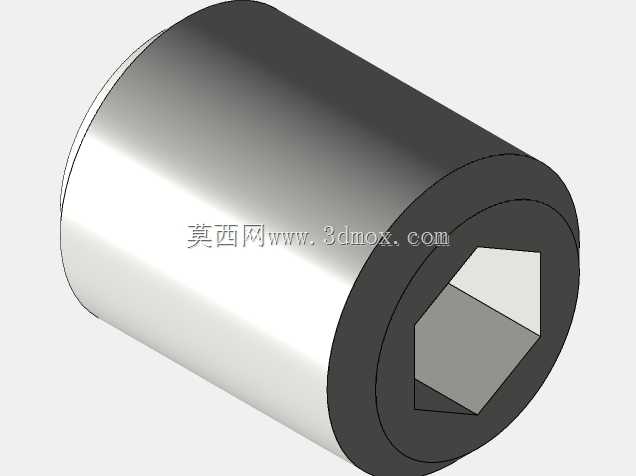

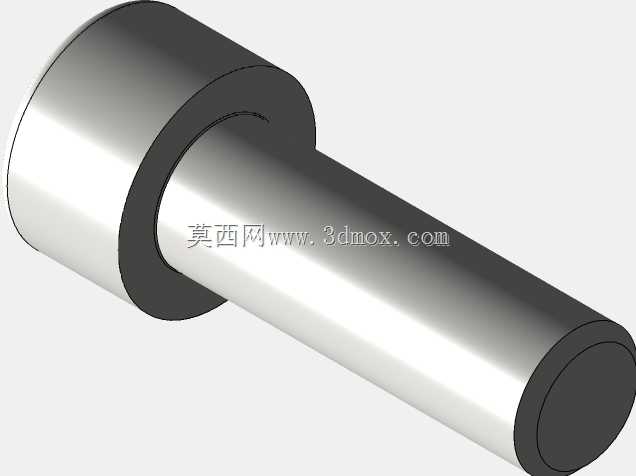

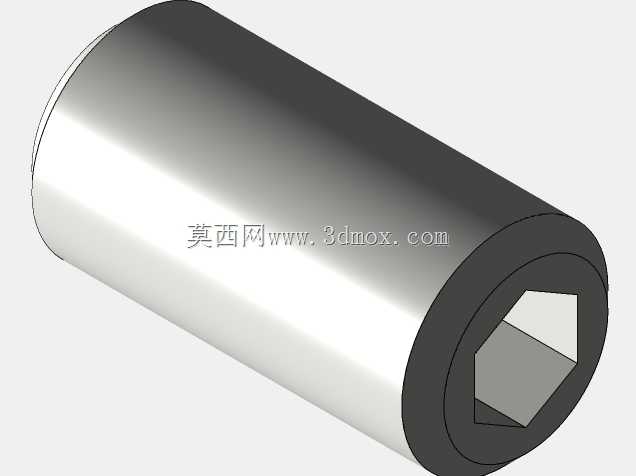

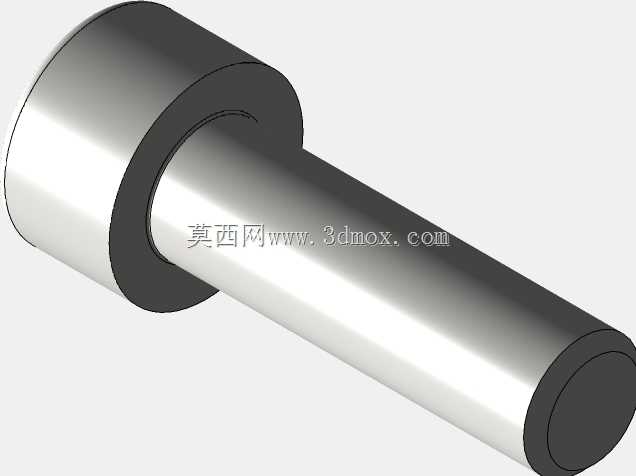

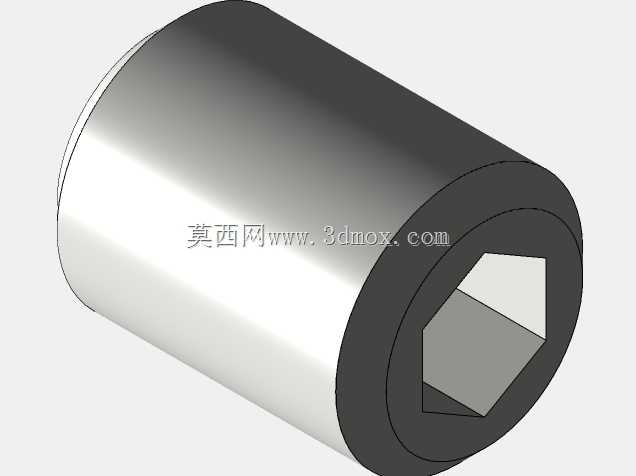

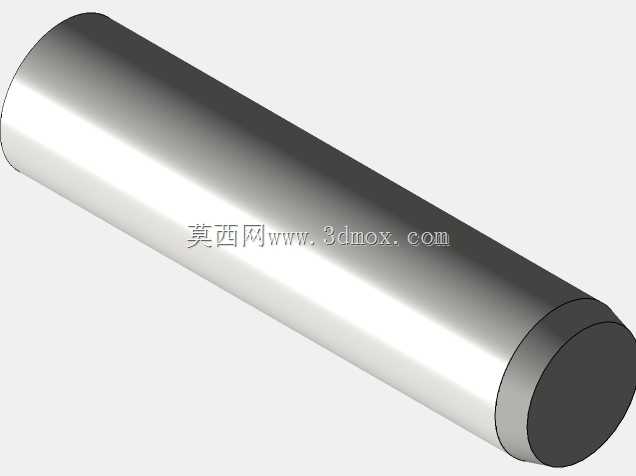

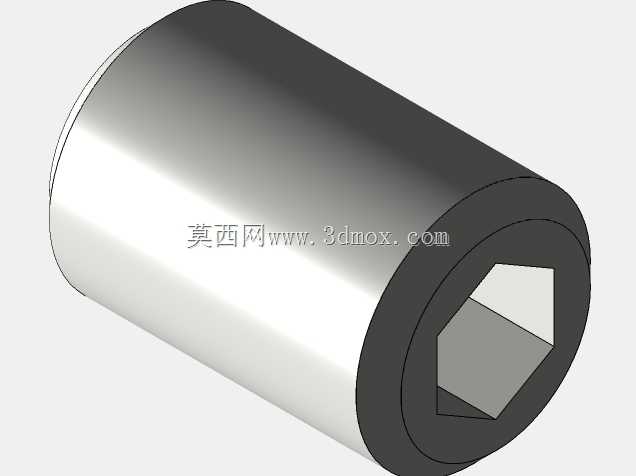

内六角孔的结构设计是这个零件的核心功能点,相比内四方孔,内六角的受力面更多,传递相同扭矩时每个接触面的压应力更小,不容易出现棱角崩损的问题,同时内六角孔可以直接匹配标准内六角扳手,在没有配套专用工具的场景下也能完成拆装调整,大幅降低了现场维护的门槛。设计内六角孔时需要注意孔口的倒角处理,通常做0.5×45°的导入倒角,既能方便配合的六角轴顺利插入,也能避免热处理后孔口的锐边崩裂,内六角孔的深度要比配合的六角轴插入深度深1.5-2mm,预留出加工误差和装配时的冗余空间,避免出现轴插不到位导致接合长度不足的问题。
从外形尺寸的边界来看,这类套筒的外径通常是内六角孔对边尺寸的1.8-2.2倍,这个壁厚比例是经过长期工程验证的,既能保证套筒在额定扭矩下不会出现壁部开裂,也不会因为外径过大占用过多安装空间。套筒的总长度需要根据接合部位的安装跨距确定,要保证两端配合的轴类零件插入深度都不小于内六角对边尺寸的1.2倍,避免接触长度不足导致接触面压溃。如果是用在有轴向窜动的工况里,还可以在内六角孔的中段加工一圈储油槽,填充润滑脂减少反复插拔时的磨损,延长零件的使用寿命。
做三维建模时,外圆柱面和内六角孔的同轴度公差要控制在0.02mm以内,否则装配后会出现配合轴偏心,导致传动卡滞。很多建模者容易忽略拔模斜度的问题,这类零件如果是采用棒料机加工成型不需要留拔模斜度,但如果是采用粉末冶金或者冷镦工艺批量生产,就要在外圆和内六角孔上预留不超过0.5°的拔模斜度,方便脱模。零件的棱边都要做倒钝处理,除了孔口和端面的倒角,外圆两端的锐边也要做R0.2的圆角,避免安装时划伤操作人员,也减少应力集中导致的零件开裂风险。
在实际选型替换时,要先确认接合部位的传递扭矩上限,根据扭矩值反推内六角孔的对边尺寸和套筒外径,不能仅凭安装空间随意缩小零件尺寸。如果是用在经常需要拆装的快换场景,可以适当提高内六角孔的表面硬度,通过局部渗碳处理把接触面硬度提升到HRC40-45,减少反复插拔带来的磨损;如果是用在固定不常拆卸的接合部位,采用常规45号钢调质处理即可,不需要过高的硬度要求,降低加工成本。这类零件虽然结构简单,但每一处尺寸公差和结构细节都对应着实际使用的需求,脱离工况的随意建模很容易导致零件加工完成后无法正常装配使用,这也是很多初级结构设计人员容易踩的误区。
