弯型连接链节机械结构三维设计

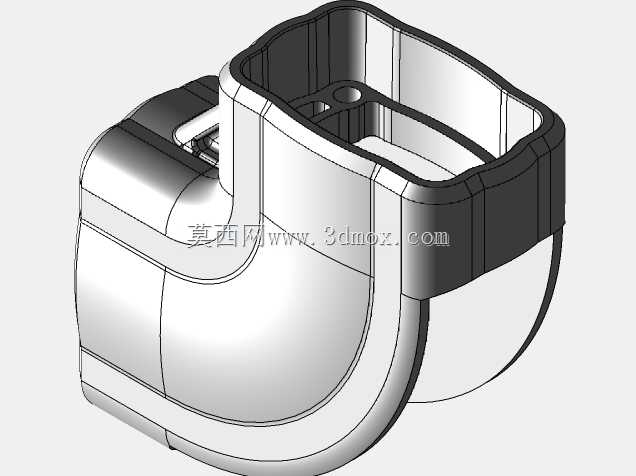

　　在输送线、重载牵引设备、特种传动机构的设计场景中，连接链节是承担载荷传递、相邻链段铰接定位的核心基础零件，本次设计的弯型链节针对小空间转向段的链组排布需求做了定向结构优化，区别于常规直型链节的同轴对接逻辑，该零件通过90度弯折的主体型腔实现两个垂直方向的链节铰接，适配设备内部转角位置的传动链路布局，避免常规直链节搭配转向接头带来的累计装配误差与额外载荷损耗。从实际工况适配角度出发，该链节的主体采用等壁厚弯折型腔设计，外壁做了圆弧过渡处理，在弯折转角位置没有设置尖锐棱边，一方面降低了冲压或注塑成型过程中的应力集中风险，另一方面在链组运行过程中不会和相邻的链节、设备护板产生剐蹭卡滞。链节的两个对接端分别设置了同轴的销孔定位结构，

　　其中一端的销孔周边做了加厚凸台设计，用于承担铰接销轴传递的径向剪切力，避免长期交变载荷下销孔出现扩孔变形；另一端的型腔内壁设置了两道环形限位槽，用于安装弹性挡圈，对穿入的铰接销轴做轴向定位，防止链组高速运行过程中销轴窜动脱出。在安装边界的尺寸把控上，该链节的弯折外圆弧半径严格匹配对应规格链条的最小转弯半径要求，两个对接端的中心距公差控制在±0.02mm范围内，保证和同规格标准链节装配后，链组的节距误差在允许范围内，不会出现运行卡顿、瞬时传动比波动过大的问题。主体型腔的内部轮廓做了适配链板嵌入的台阶设计，装配时相邻链节的端部链板可以嵌入型腔内部，让铰接位置的配合面完全贴合，减少运行过程中的侧向摆动量，提升整个链组的运行稳定性。

　　从设计思路的落地层面，该链节在建模过程中优先保证了受力路径的连续性，主体壁厚保持均匀一致，没有出现局部壁厚突变的结构，不管是采用金属锻造后机加工，还是采用工程塑料注塑成型，都能保证成型后的零件内部应力分布均匀，不会出现局部缩孔、强度不足的问题。在铰接配合面的位置，设计时预留了0.05mm的配合间隙，既保证销轴转动灵活，不会出现卡滞，又不会因为间隙过大导致链组运行过程中产生明显的冲击噪音。针对有密封需求的应用场景，该链节的销孔外端预留了密封件安装槽，可以加装O型密封圈，避免粉尘、水汽进入铰接摩擦面，延长铰接位置的润滑脂留存时间，降低日常维护的频次。在实际设备选型匹配过程中，该类弯型链节多用于食品输送线的转角段、

　　自动化仓储的牵引链条转向位、特种工程机械的履带传动转角位置，相比采用多个直链节拼接实现转向的方案，一体式弯型链节的整体强度更高，装配工序更简单，累计装配误差更小，能够在有限的设备安装空间内完成传动链路的方向转换，不需要额外加装转向导向轮组，有效压缩设备的整体布局空间。建模过程中对所有的配合面都做了拔模角度处理，针对金属加工的场景预留了合理的机加工余量，针对注塑成型的场景优化了分型面位置，避免出现倒扣结构导致脱模困难，零件的所有外棱边都做了R0.5mm的圆角处理，避免装配过程中锐边划伤操作人员，也减少零件搬运过程中磕碰导致的边缘变形。在载荷传递的路径设计上，从一端销孔传入的拉力会沿着弯折的主体侧壁均匀传递到另一端的销孔位置，转角位置的圆弧过渡结构可以将载荷分散到整个侧壁截面，不会出现局部应力集中导致的零件断裂问题，经过受力仿真验证，在额定载荷下该链节的最大应力值远低于材料的许用应力，能够满足长期交变载荷下的使用需求。
