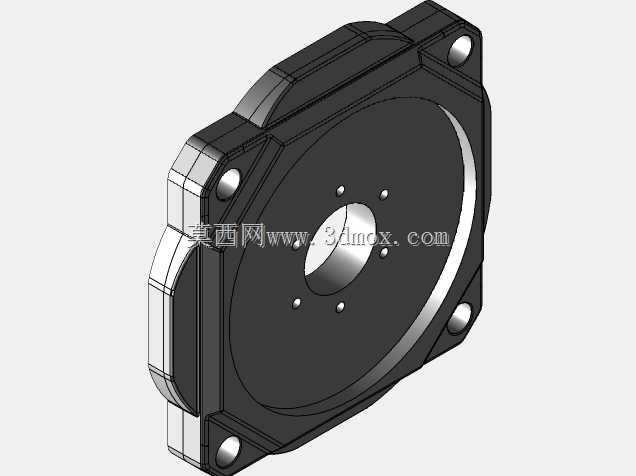

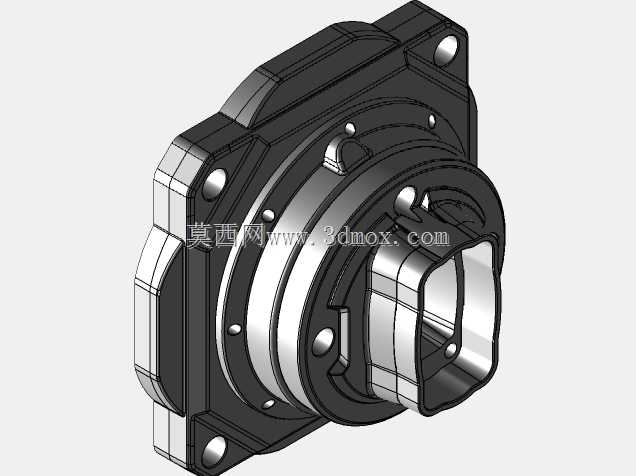

在冲压生产线、注塑成型设备、自动化装配工位的顶出机构设计中,这类带方形安装法兰的活动顶杆基座是承担往复顶推动作的核心承载构件,日常工况下需要配合直线导套完成高频次的往复直线运动,既要保证顶出动作的同轴度精度,也要承受顶推过程中产生的偏载力矩,避免杆体出现卡滞、磨损过快的问题。从结构设计逻辑来看,该构件采用方形切角法兰作为安装基准,四个角位预留的沉头安装孔可直接穿过内六角螺栓固定在设备安装面板上,切角设计一方面可以缩减安装占用的平面空间,在紧凑的设备腔体内避开相邻的油路、电路排布位置,另一方面也能在安装时提供视觉对位参考,降低装配对位的难度。主体圆盘结构的中心设置带台阶的中心通孔,孔位与活动顶杆的杆体采用间隙配合,
台阶面用于承载顶杆复位弹簧的端面,保证弹簧压缩过程中不会出现径向偏移,中心孔周边均匀分布的四个小直径螺纹孔,用于安装导套压盖,将镶嵌在孔内的自润滑铜导套牢牢压紧,避免导套在长期往复摩擦中出现轴向窜动。法兰与中心圆盘之间设置的多段加强筋结构,并非随意添加的造型,而是通过有限元受力分析后,针对顶推过程中法兰与圆盘衔接位置的应力集中点做的补强设计,当顶杆承受偏载时,加强筋可以将局部应力快速分散到整个法兰盘面,避免衔接位置出现应力断裂,同时筋条的厚度做了渐变处理,靠近圆盘位置厚度更大,向法兰边缘逐渐收薄,在保证结构强度的前提下尽可能降低构件整体重量,减少往复运动过程中的惯性负载。从安装边界尺寸来看,
方形法兰的对角安装孔距适配行业通用的100mm规格安装面板孔位,不需要对现有设备的安装基面做二次打孔改造,可直接替换同规格的老旧顶杆基座;中心凸台的突出高度控制在15mm,刚好可以嵌入设备安装面板的预制沉槽内,进一步提升安装后的同轴度,避免螺栓锁紧后构件出现细微倾斜。中心通孔的内径适配16mm直径的标准顶杆,配合公差选用H7级,既保证顶杆滑动时的顺畅度,又能将径向跳动量控制在0.02mm以内,满足精密装配工位对顶出位置精度的要求。在实际应用场景中,这类构件除了用于注塑模具的顶出系统,也常被用在自动化检测设备的工件顶升工位,配合气缸输出轴完成工件的抬升、转移动作,相比圆形法兰的顶杆基座,方形结构的防转性能更好,不需要额外添加防转销钉,
依靠法兰侧边与安装槽的贴合就能避免构件工作时出现周向转动。设计过程中特意将所有外露棱边做了R2圆角处理,一方面是去除机加工产生的毛刺,避免装配时划伤操作人员,另一方面也能减少应力集中点,提升构件的抗疲劳寿命,在长期高频次往复运动的工况下,圆角位置不会因为应力累积出现裂纹。构件的盘面厚度经过受力校核,在承受最大500N顶推力的工况下,盘面最大变形量不超过0.01mm,不会因为变形导致中心孔位倾斜,进而造成顶杆卡滞。安装孔的沉头深度设计为5mm,适配M6规格的内六角圆柱头螺栓,螺栓锁紧后端面不会高出法兰盘面,不会对相邻的运动部件造成干涉。
