直角通路液压集成连接接头结构

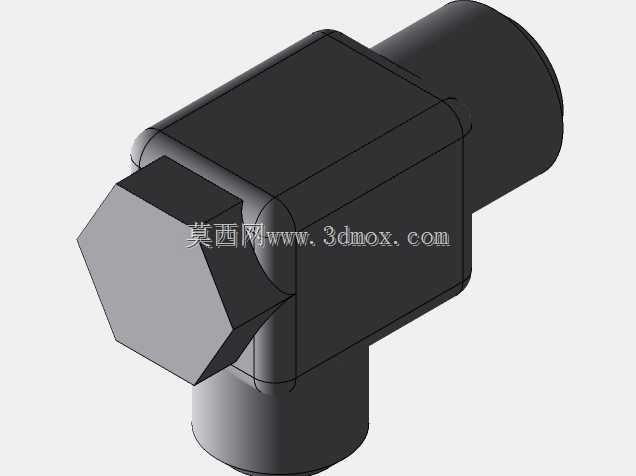

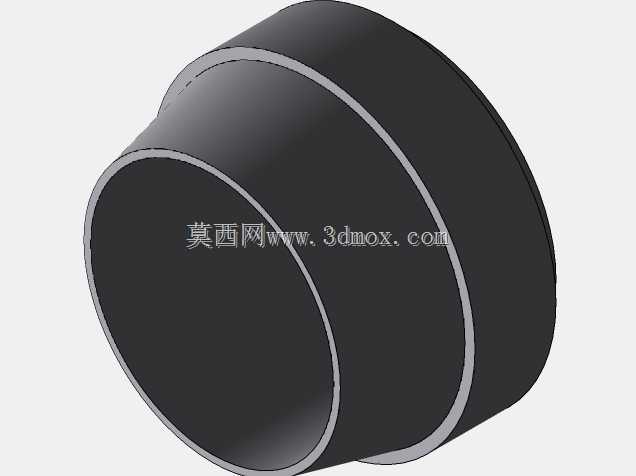

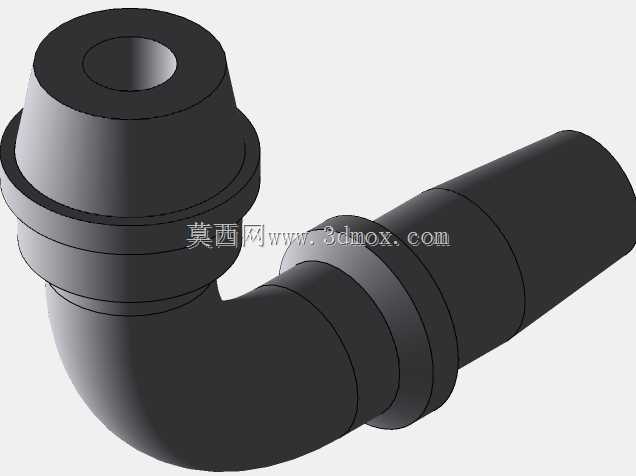

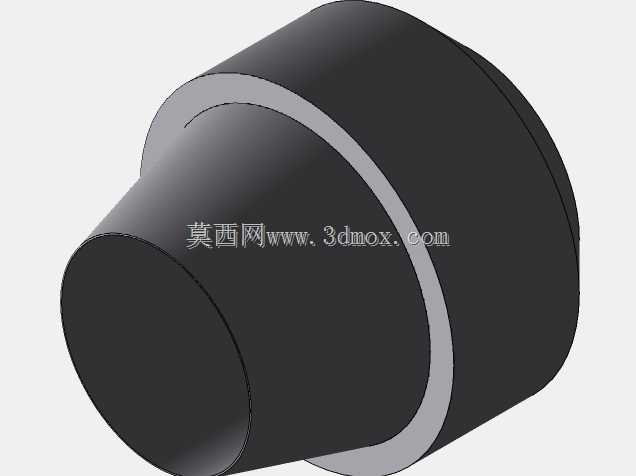

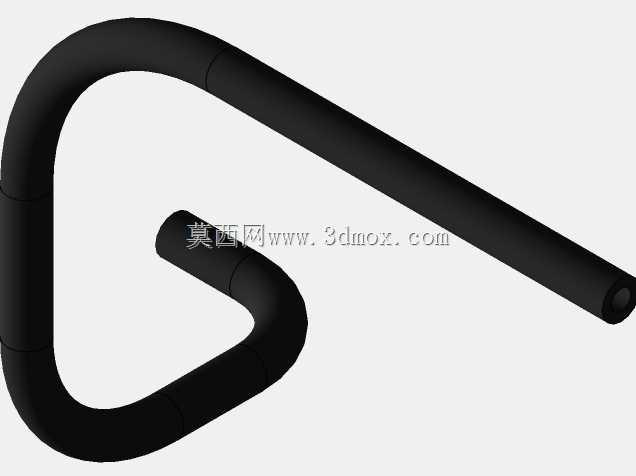

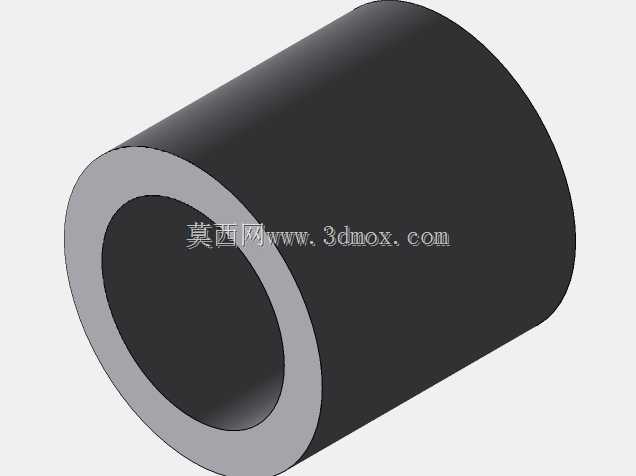

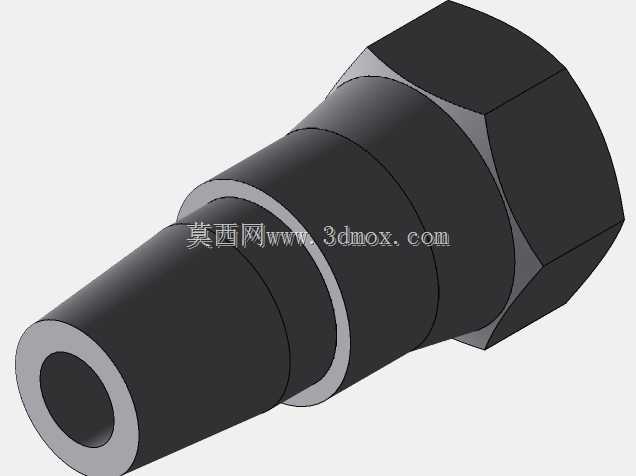

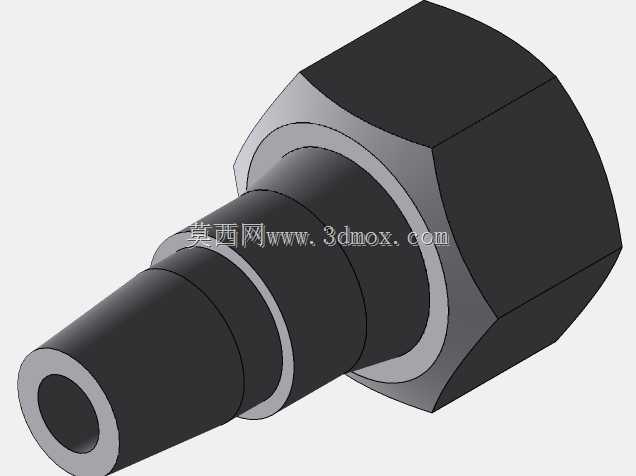

　　在液压系统的管路布设场景里，这类直角结构的连接零件承担着油路转向、通路衔接的核心作用，常见于工程机械液压站、机床液压夹紧回路、注塑机锁模油路等空间受限的布设场景中，当管路需要完成90度转向同时要兼顾安装空间紧凑性、连接密封性要求时，这类零件相比外接弯头加直通的组合结构，能减少至少两个密封结合面，大幅降低油路泄漏的风险点。从结构设计逻辑来看，该零件采用一体式锻压坯料加工成型，主体为方形安装基座，三个方向分别伸出外螺纹连接端，其中两个连接端轴线呈90度垂直布局，第三个连接端与其中一个通路同轴，可实现旁路取压、或者接测压表、溢流阀的扩展功能，方形基座的设计并非随意选择，相比六角形的普通接头，方形基座可以更好地贴合阀块安装面，

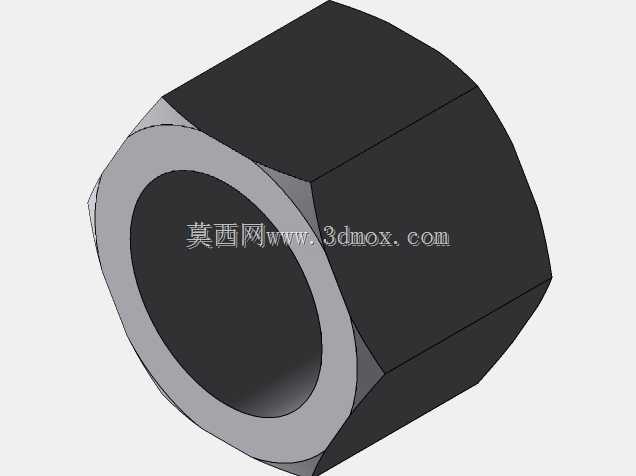

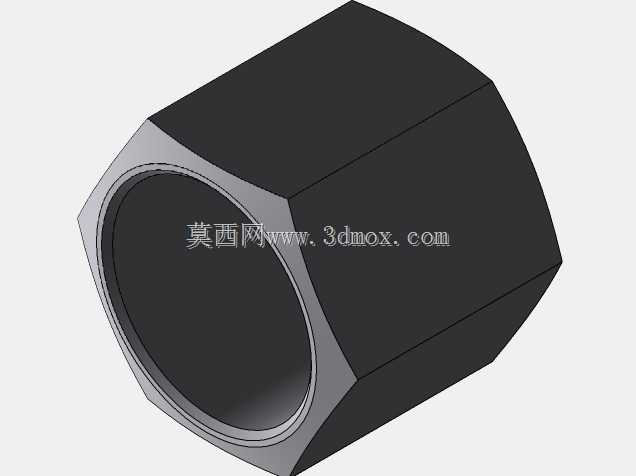

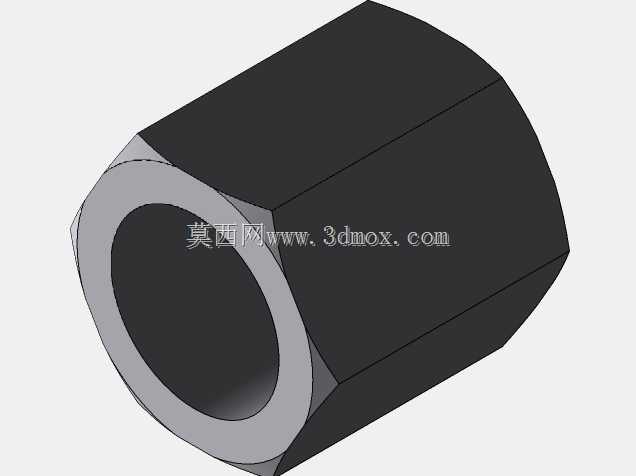

　　在紧凑排布的集成阀组上，相邻接头的基座侧面可以互相贴合限位，避免拧紧过程中跟转，同时能缩小相邻接头的中心距，提升阀块的空间利用率。零件一端的外六角结构是专门预留的拧紧受力位，尺寸设计匹配标准液压扳手的开口规格，安装时可以直接卡在六角位施加扭矩，不会损伤连接螺纹的密封面，六角结构与方形基座之间做了圆弧过渡处理，避免应力集中，因为在液压系统脉冲压力的长期作用下，直角转角位置本身就是应力集中高发区，过渡圆角的曲率半径经过受力仿真优化，能将峰值应力降低30%以上，避免长期受交变压力出现疲劳裂纹。从安装边界来看，三个连接端的外螺纹均采用标准液压管螺纹规格，螺纹收尾处设计有退刀槽，退刀槽宽度控制在2倍螺距，既保证螺纹加工的工艺性，

　　又能让密封垫圈完全贴合在基座端面上，不会被螺纹牙顶切损；方形基座的厚度经过承压计算，在额定31.5MPa的系统压力下，基座变形量控制在0.02mm以内，保证端面密封的比压稳定，不会因为基座变形出现密封失效。通路内部的流道做了相贯线倒圆处理，没有直角锐边，液压油流经转角时的局部阻力系数相比直角钻通的流道降低40%，能减少油路的压力损失，降低系统发热，同时避免流道锐边处长期受油液冲蚀出现气蚀损伤。在实际选型应用中，这类零件可以直接替代传统的直角接头加三通的组合方案，减少管路连接点，在移动液压设备比如挖掘机、装载机的先导油路上，因为设备本身存在持续振动，更少的连接点意味着更低的松动泄漏概率，同时一体式结构的固有频率更高，

　　不容易和设备振动产生共振，避免接头疲劳断裂。设计过程中需要重点控制三个连接端的位置度公差，尤其是垂直布局的两个连接端的轴线垂直度，要控制在0.05mm以内，否则安装时会出现别劲现象，导致密封件偏载，短期就会出现渗漏；另外内流道的表面粗糙度要达到Ra1.6以下，减少油液流动的沿程阻力，同时避免粗糙表面残留的加工铁屑在系统冲洗阶段进入液压泵、阀类元件，造成元件卡滞损伤。这类零件的材质一般选用45号钢锻件，表面做镀锌钝化处理，兼顾强度和防腐蚀能力，在有腐蚀性介质的应用场景下，也可以更换为不锈钢材质，适配水乙二醇、磷酸酯等特殊液压介质的使用要求。
