30吨CE合规C型压力机结构设计方案

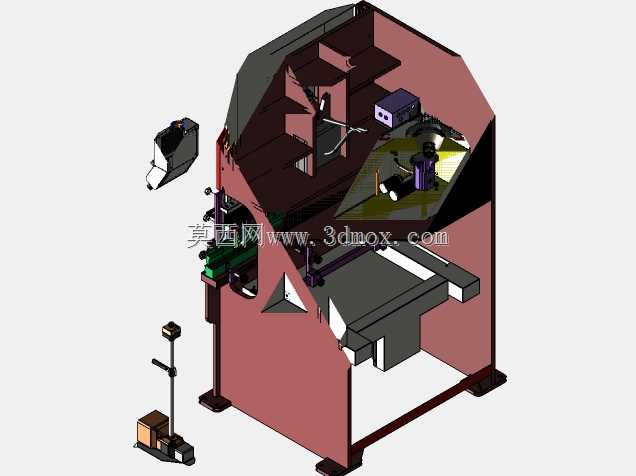

　　这款C型开式结构的压力机，额定载荷设定为30吨，整体设计完全贴合欧盟CE机械安全规范要求，主要面向中小型钣金加工车间、五金件冲压生产场景使用，可完成薄板冲裁、浅拉伸、压装成型、铆接等多类常规锻压工序。从结构布局来看，采用开式C型机架的核心考量是兼顾操作空间与机身刚性，机架主体采用钢板焊接后去应力处理的工艺路线，喉口深度经过反复校核，既保证操作人员上下料时的操作便利性，也能在满载荷冲压时将机架开口处的变形量控制在工艺允许范围内，避免因机架弹性变形导致的冲压精度超差、模具磨损加剧问题。

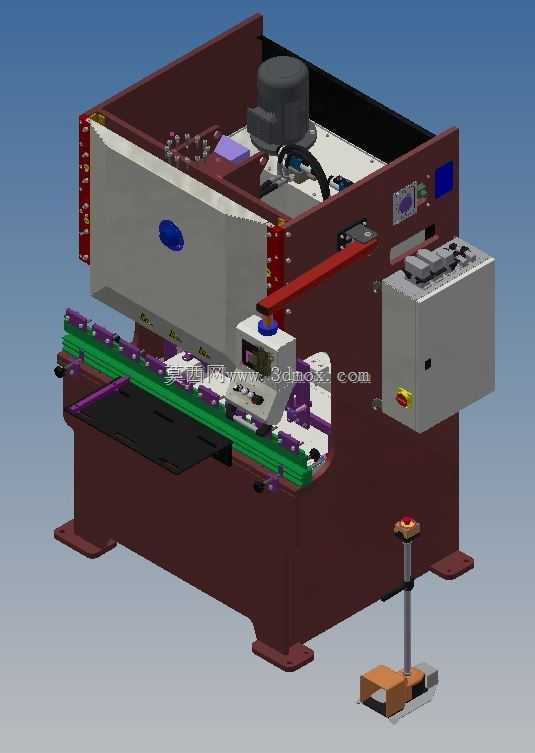

　　设备的动力执行单元采用液压驱动方案，相比传统机械曲柄压力机，液压驱动的压力输出更平稳，行程调节范围更宽，可适配不同闭合高度的模具安装需求，同时在冲压行程末端可实现保压功能，对于需要压装成型、浅拉伸的工件加工场景适配性更强。机身侧面预留的液压站安装位，将动力单元与执行主体做了集成化布局，既减少了外部管路的走线长度，也能降低车间现场的安装调试工作量，液压管路的排布全部沿机架内侧走线，外部设置防护盖板，避免生产过程中工件磕碰、焊渣飞溅损坏管路，也符合CE规范中关于运动部件、高压管路防护的相关要求。

　　操作端采用独立可移动的脚踏控制站，控制站通过可弯折的金属支架与机身连接，操作人员可根据自身操作习惯、工件摆放位置调整控制站的位置，控制站上设置有双手操作按钮与急停按钮的预留接口，可根据不同生产场景的安全需求选配操作模式，机身正面的工作台面采用T型槽设计，可快速完成模具的装夹定位，工作台面的平面度、与滑块运动方向的垂直度都按照精密冲压的公差要求做了设计校核，保证冲压过程中上下模的对中精度。

　　从安装边界来看，设备整体占地面积控制在中小型车间可容纳的范围内，底部设置有四个可调式垫铁安装位，不需要做专门的设备基础，普通硬化车间地面即可完成安装调试，垫铁的调节行程可适配地面的不平整度，保证机架安装后的水平度满足使用要求。机架上部的安全防护门采用带安全联锁的设计，防护门打开时设备无法启动冲压行程，完全符合CE机械指令中的安全防护要求，防护门采用透明聚碳酸酯板材，既可以观察内部冲压作业状态，也能阻挡冲压过程中可能产生的废料飞溅，保护操作人员安全。

　　滑块部分采用矩形导轨导向结构，导向间隙可通过侧面的调节螺钉进行调整，长期使用出现导轨磨损后可快速调整间隙恢复导向精度，滑块内部设置有液压过载保护装置，当冲压载荷超过额定值30吨时，过载保护装置会自动卸荷，避免过载导致的机架变形、模具损坏问题。设备后侧预留有自动化接口，可后续搭配自动送料机构、机械手实现自动化冲压生产线的升级，不需要对机身主体结构做额外改动，接口处的电气、油路都做了预留设计，可降低后续产线升级的改造成本。

　　在设计过程中，针对C型机架常见的角变形问题，通过有限元分析对机架的转角处、受力集中位置做了加强筋布局优化，在不额外增加过多机身重量的前提下，将满载荷下的机架角变形量控制在0.2mm/100mm以内，满足绝大多数中小型冲压件的精度要求。同时机身的所有外露棱边都做了倒钝处理，避免安装调试、操作过程中出现划伤风险，电气控制箱集成在机身侧面，防护等级达到IP54，可适配车间多粉尘、少量切削液飞溅的生产环境，控制箱内的电气元件排布预留了足够的散热空间，保证长时间连续作业时电气系统的稳定性。
