食品加工用奶油混合搅拌罐体结构

　　在烘焙原料、乳制品加工的生产环节中，奶油类物料的混合均质一直是影响最终产品口感与稳定性的核心工序，这款奶油混合罐的三维结构设计，正是针对高粘度乳脂类物料的混合特性做了针对性的结构优化。不同于普通流体搅拌设备，奶油在混合过程中既要避免过度剪切导致乳脂破乳分离，又要保证糖粉、食用胶体等添加组分能够均匀分散在脂相体系中，因此整套结构在搅拌形式、罐体布局、动力配置上都做了适配性调整。

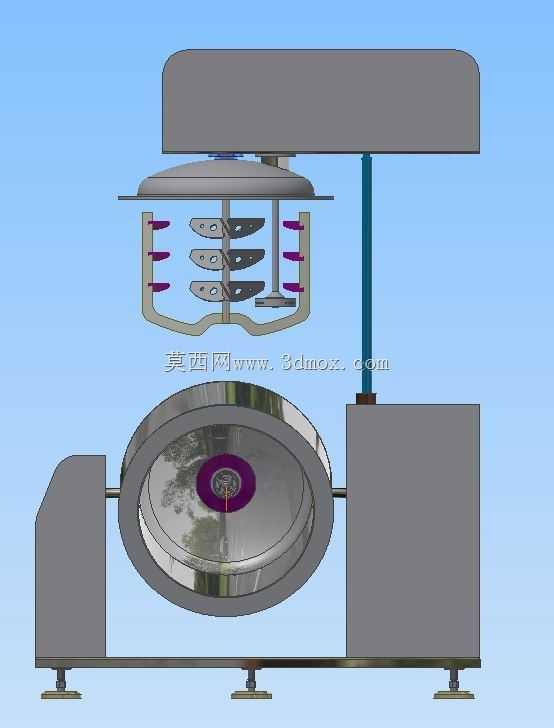

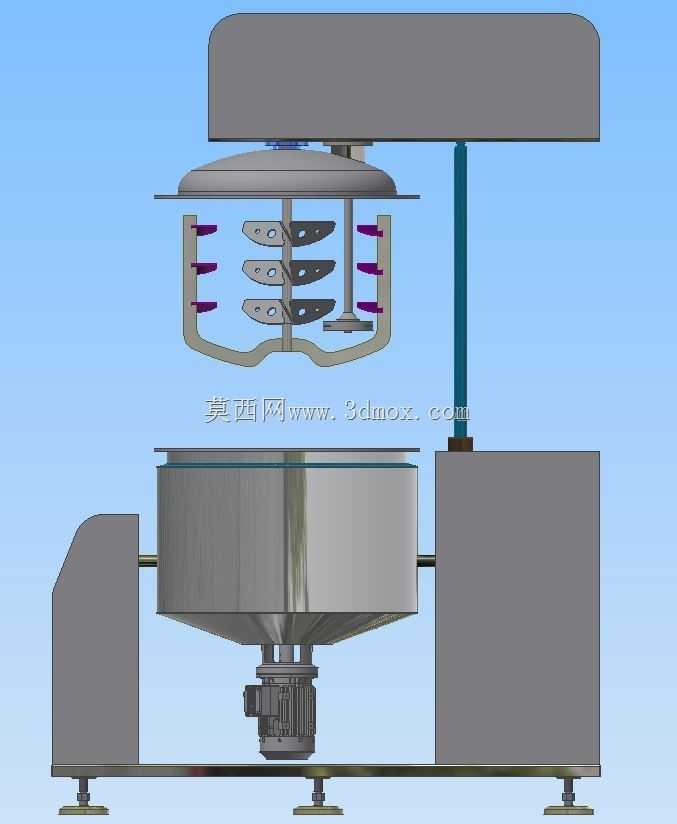

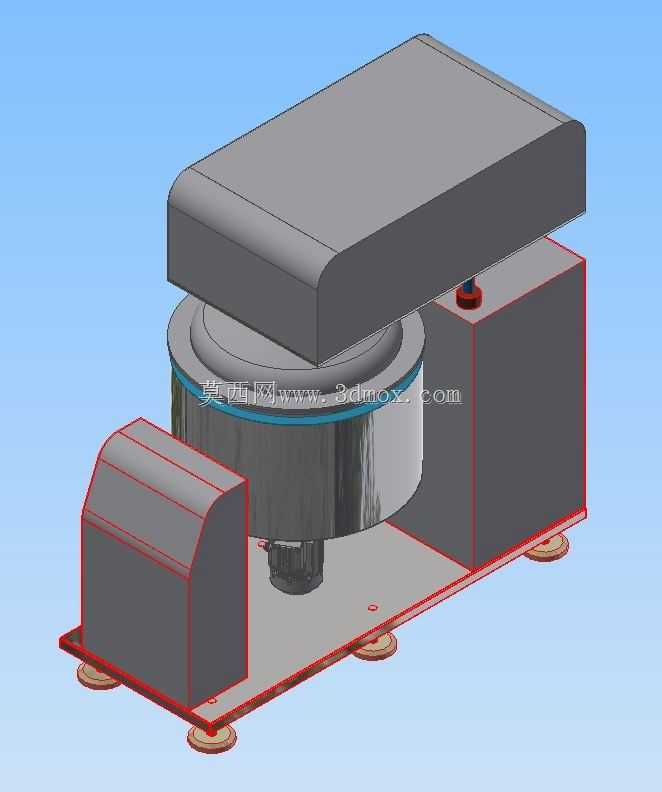

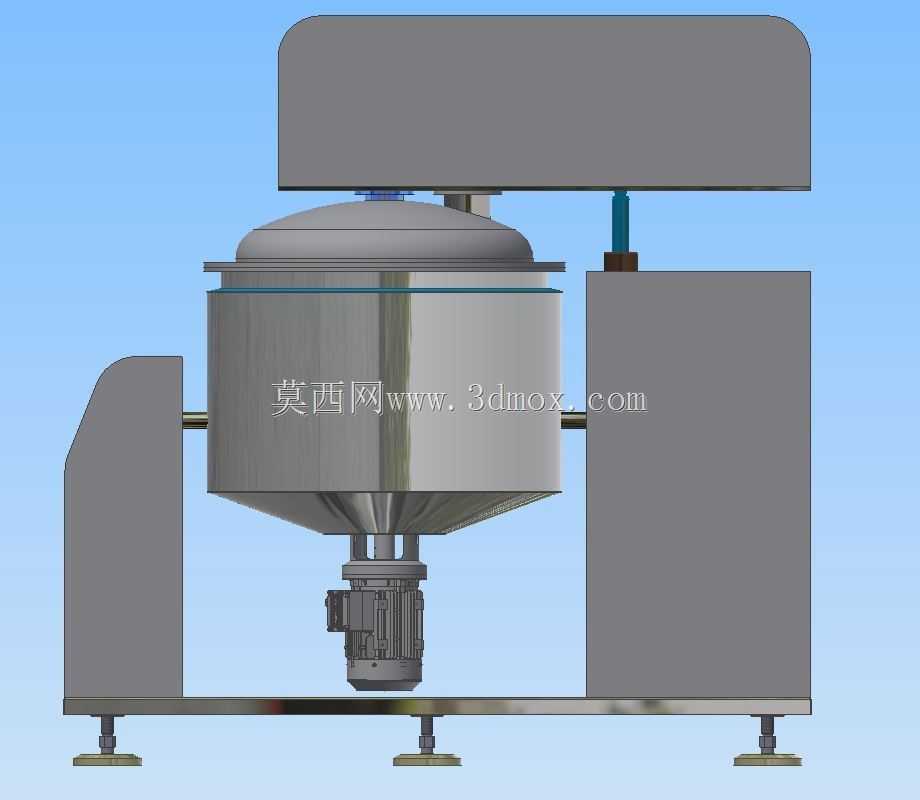

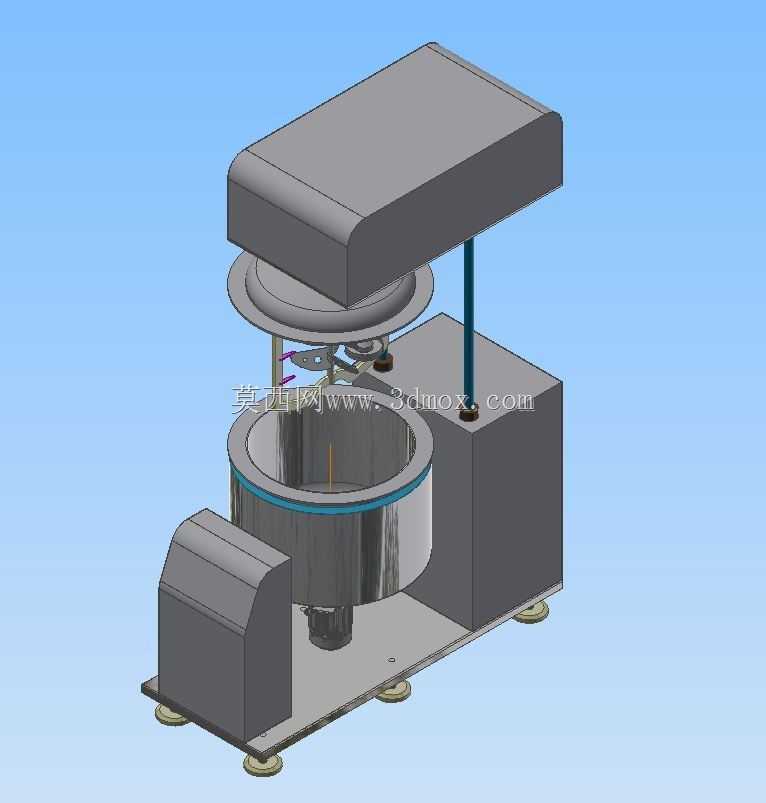

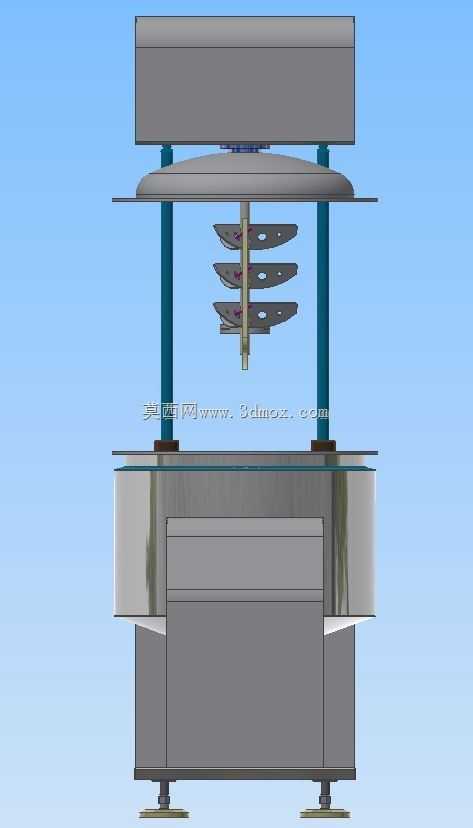

　　从结构布局来看，设备采用立式罐体搭配侧置动力的组合形式，罐体主体为立式圆柱结构，顶部设置可开合的密封端盖，端盖通过两根对称布置的支撑立柱与下部机架连接，既可以满足开盖清洗、投料的操作需求，立柱的导向结构也能保证端盖开合过程中的对位精度，避免密封面错位导致的物料污染问题。顶部伸入罐体内部的主轴上布置了三层异形桨叶，桨叶采用倾斜开孔的曲面结构，这种设计一方面可以在低转速下形成上下循环的流场，带动罐内不同高度的奶油物料完成轴向交换，避免高粘度物料在罐壁处形成滞留层，桨叶上的开孔可以减少搅拌过程中带入的气泡量，这对于奶油类产品的质地控制尤为重要——过多气泡混入不仅会影响后续裱花、注馅等工序的操作性能，还会缩短产品的货架保质期。

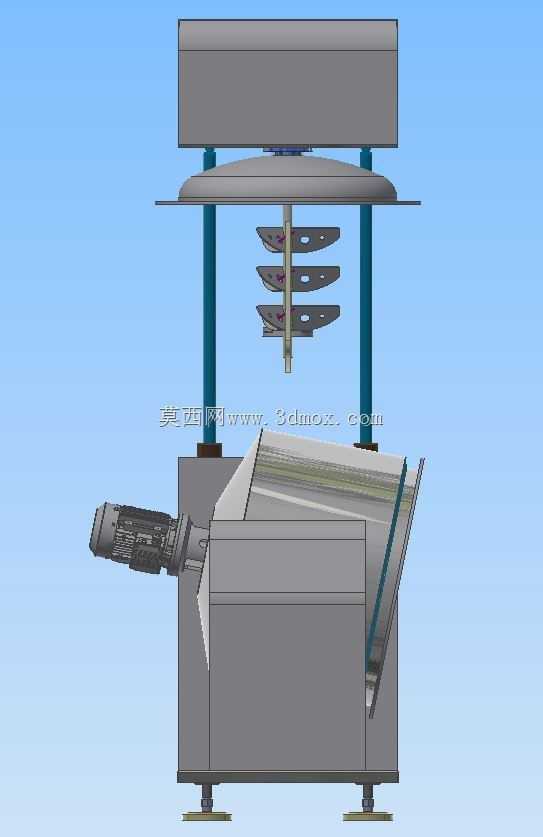

　　罐体下部侧方配置的侧搅拌动力组件，是这套结构区别于常规立式搅拌罐的核心设计点。侧置搅拌轴采用斜向插入罐体的安装角度，桨叶延伸至罐体底部的沉积区域，配合顶部主轴的轴向流场，可以在罐内形成交叉的紊流区域，解决传统立式搅拌罐底部角落物料混合不均的问题。侧搅拌的动力端采用直连减速结构，安装法兰与罐体侧壁的焊接座做了同轴度公差约束，建模过程中对密封组件的安装空间做了预留，可适配机械密封或者填料密封两种形式，满足不同卫生等级的生产车间需求。

　　从安装边界来看，整套设备的机架采用方管焊接结构，底部设置四个可调支撑脚，可根据车间地面的平整度调整设备水平度，支撑脚的调节行程预留了50mm的余量，适配大多数生产车间的地面安装条件。罐体的出料口设置在罐体斜下方的最低位置，配合侧搅拌的推流作用，可以实现罐内物料的近乎完全排空，减少物料残留带来的清洗负担与原料浪费。顶部端盖上预留了多个工艺接口，可根据实际生产需求加装投料口、清洗球、温度传感器、真空接口等附件，拓展设备的适用场景——比如在生产充气奶油类产品时，可通过真空接口连接负压系统，在搅拌过程中实现脱气操作，或者接入洁净压缩空气完成定量充气工艺。

　　建模过程中对各部件的装配间隙做了符合工程实际的约束，比如搅拌桨与罐壁的间距控制在15-20mm之间，既避免桨叶运转过程中刮蹭罐壁产生金属碎屑污染物料，又能保证近壁处的物料能够获得足够的剪切推动，减少粘壁现象。侧搅拌轴的倾斜角度经过流场模拟验证，设置为与水平方向呈15度夹角，这个角度下侧桨叶的推流方向可以刚好与顶部主轴的向下流场形成对冲循环，在罐内不存在搅拌死区，针对粘度在10000cp以下的奶油类物料，混合均匀度可以达到98%以上，混合时间相比传统单轴搅拌罐缩短30%左右。

　　考虑到食品生产设备的清洗需求，罐体内部所有转角位置都做了圆角过渡处理，不存在卫生死角，配合预留的CIP清洗接口，可以完成在线清洗与灭菌操作，满足食品生产的卫生规范要求。机架与罐体的连接位置采用可拆卸的螺栓连接结构，方便后期维护时对罐体做拆卸检修，所有与物料接触的部件表面都预留了抛光处理的余量，建模时标注了表面粗糙度的要求，保证实际加工后表面光洁度达到卫生级标准。整套结构的动力配置做了匹配性选型预留，顶部搅拌与侧搅拌分别采用不同功率的减速电机，根据单次处理批次的容积不同，可调整电机功率与桨叶转速，适配50L-500L不同容积规格的罐体衍生型号，覆盖从小型烘焙工坊到中型乳制品加工厂的不同产能需求。
