可调角度大功率LED投光照明灯具结构

　　这款可调角度大功率LED投光灯具，主要面向工业厂区户外作业面照明、大型仓储堆场夜间补光、建筑外立面泛光照明、户外球场场地照明等场景设计，区别于普通民用照明产品，其结构设计完全围绕长期户外高负荷运行的可靠性展开。从实际使用需求来看，这类投光灯具往往需要在露天环境下连续工作数千小时，既要应对夏季高温下LED芯片的结温控制难题，也要满足不同安装点位的照射角度调节需求，同时还要兼顾安装施工的便捷性与后期维护的拆装效率。

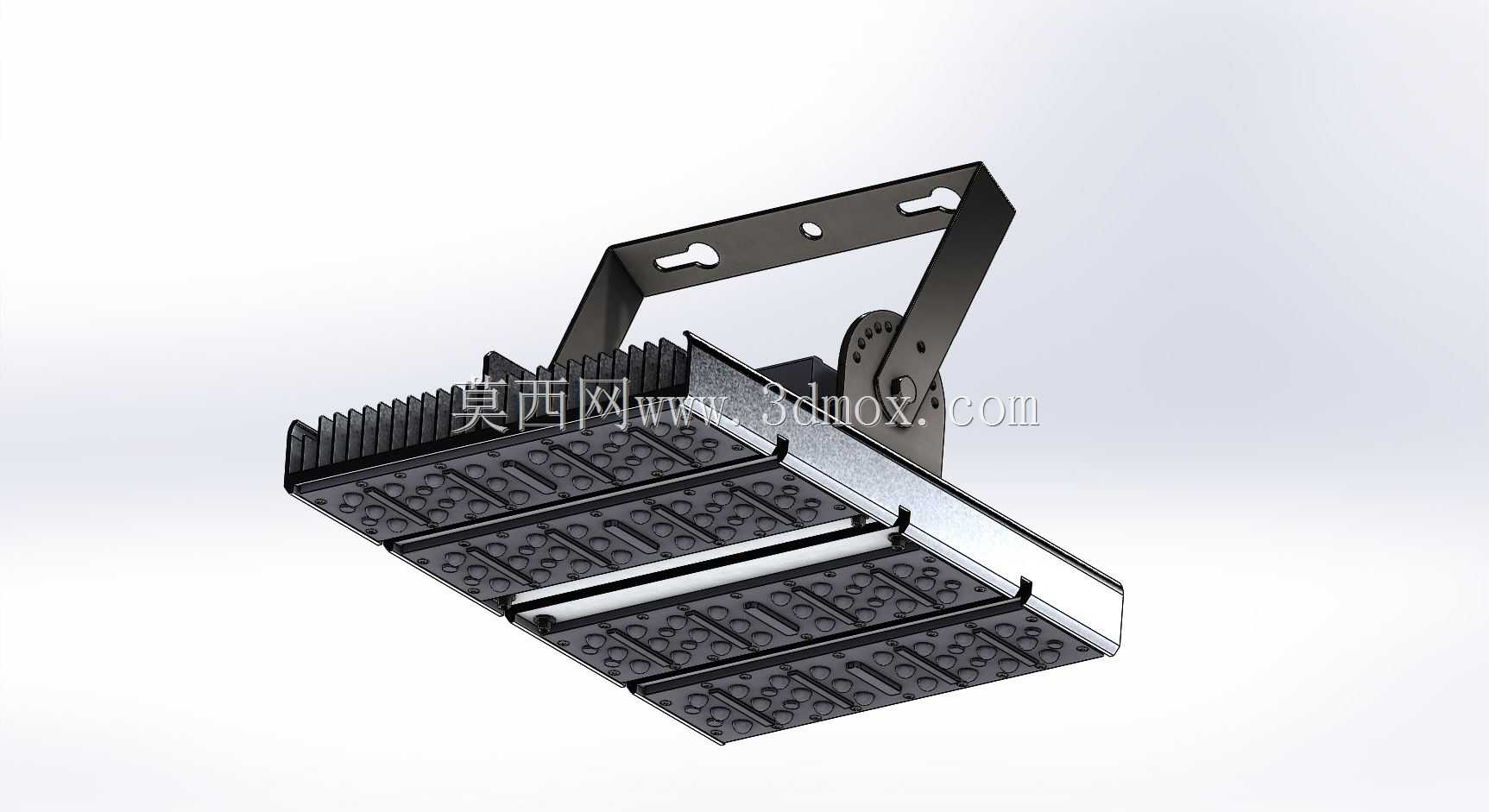

　　从结构设计逻辑来看，整个灯具采用模块化分区布局，前端发光面采用多组LED模组平铺排布的方式，单块模组对应独立的散热齿结构，散热基底与外壳采用一体化压铸成型工艺，避免了拼接结构带来的热阻损耗，散热齿的排布方向顺着灯具安装后的自然气流走向设计，当灯具在户外工作时，自然风可以顺着齿片间隙流通，带走芯片工作产生的热量，无需额外加装散热风扇，彻底规避了风扇转动部件的寿命短板，也减少了积灰带来的散热效率衰减问题。发光面外侧设置有一体化成型的挡边结构，既可以对LED模组起到物理防护作用，避免安装过程中磕碰损伤灯珠，也能在一定程度上减少光线向非照射区域的溢散，提升投光区域的照度均匀度。

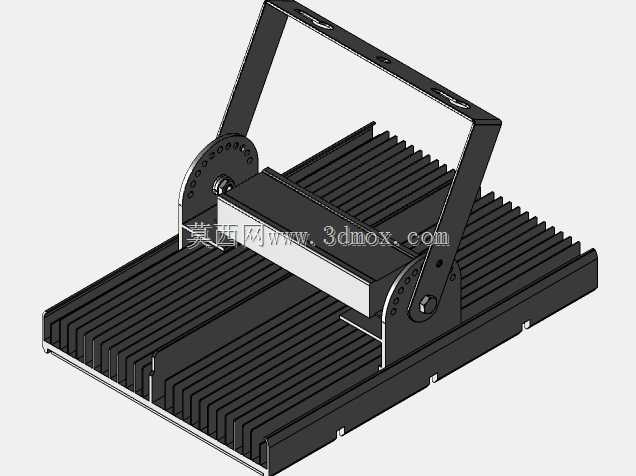

　　安装支架部分采用弯折钣金件加工成型，支架与灯体主体的连接位置设置有齿形啮合的角度调节结构，松开紧固螺栓后，可以根据实际照射需求在0到180度范围内调整灯体俯仰角度，调整到位后拧紧紧固螺栓，齿形结构可以提供足够的锁紧摩擦力，避免户外大风环境下灯体出现角度偏移。支架上的安装孔采用长圆孔设计，能够适配不同间距的安装点位膨胀螺栓，降低现场安装的对位精度要求，施工时不需要反复调整打孔位置，就能顺利完成灯具固定。整个支架的弯折角度经过力学优化，在保证足够结构强度的前提下尽可能减少材料用量，降低整灯自重，减少高空安装时的承重负载。

　　从安装边界尺寸来看，这款灯具的发光面宽度适配常规大功率投光的照度覆盖要求，在10米安装高度下，单灯可以覆盖直径约15米的有效照明区域，整灯厚度控制在合理范围内，不会因为突出安装面过多增加风阻，在沿海大风区域使用时，较低的风阻系数可以减少安装支架承受的风载荷，提升长期使用的结构稳定性。灯具外壳的所有拼接位置都预留有密封胶条安装槽，组装时配合耐候硅橡胶密封胶条，可以达到户外使用的IP65防护等级，能够抵御暴雨冲刷与扬尘侵入，内部电路部分不会因为外界环境影响出现短路故障。

　　在细节设计上，灯体背部的走线位置设置有独立的防水接线腔，现场接线时不需要打开整个灯体的密封腔体，只需要打开接线腔盖板完成线缆连接即可，既提升了接线施工的效率，也避免了反复拆装主腔体导致密封性能下降。散热齿的齿片厚度与间距经过热仿真优化，既保证足够的散热面积，也不会因为齿片过密导致积灰难以清理，日常维护时只需要用高压气枪顺着齿片方向吹扫，就能清理掉表面积累的灰尘，恢复散热效率。整个灯体的边角都做了圆角过渡处理，避免加工、安装、维护过程中尖锐边角划伤施工人员，符合工业产品的安全设计要求。

　　不同于小功率民用LED灯具，这款产品的结构完全围绕工业场景的长寿命、高可靠性要求设计，没有多余的装饰性结构，每一处结构设计都对应实际使用中的具体需求，不管是散热结构的热阻控制，还是安装支架的调节便利性，亦或是防护结构的密封可靠性，都经过实际工况的验证，能够满足各类户外大面积照明场景的使用要求。
