选矿厂球磨工段连续给料输送系统

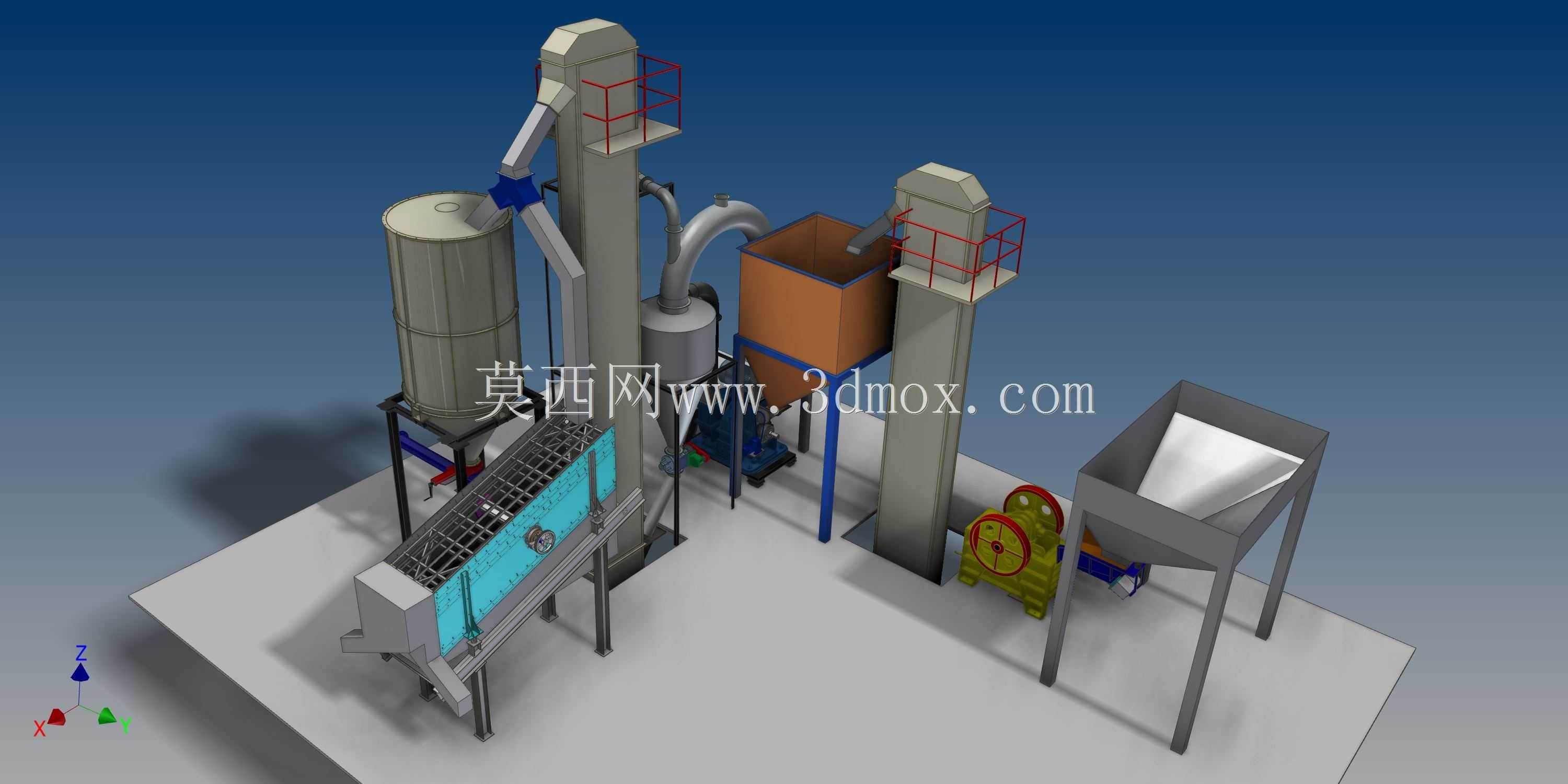

　　这套给料系统是配套卧式球磨机的前置工段核心设备，主要应用在黑色金属、有色金属选矿厂的磨矿工序前段，也可适配建材、耐火材料行业的粉体磨制生产线给料环节，承担破碎后矿石、研磨钢球的连续定量供给任务，解决传统人工给料流量波动大、钢球补加不及时导致的磨矿效率低下问题。从三维结构布局来看，整套系统采用立体分层布置，地面层预留球磨机进料口对接空间，所有支撑立柱采用H型钢焊接框架，底部通过预埋螺栓与混凝土基础固定，安装时需保证各设备的中心线与球磨机进料口中心线同轴度偏差不超过2mm，避免物料输送过程中出现卡堵、偏载问题。系统的物料输送路径分为两条独立支路，一条是矿石物料支路：破碎后的合格粒径矿石经地面侧的受料斗进入，

　　通过斗式提升机垂直输送至高位缓存料仓，料仓下部配置振动给料机，可根据球磨机的实时处理量调节给料频率，保证磨腔内部料位稳定在设计区间；另一条是钢球补给支路：研磨钢球存储在独立的小型料仓内，通过定量给料装置按照磨矿过程中的钢球损耗速率定时补加，无需停机人工添加，可大幅降低磨矿工段的非计划停机时间。设计过程中针对磨矿车间粉尘大、物料磨蚀性强的工况，所有与物料接触的溜槽、料仓内壁都预留了耐磨衬板安装位，衬板采用螺栓连接固定，后期磨损后可快速更换，无需整体更换结构件；斗式提升机的料斗选用耐磨合金钢板冲压成型，牵引部件采用双排板链结构，相比皮带牵引更适配矿石、钢球这类高密度磨蚀性物料的垂直输送，避免运行过程中出现皮带打滑、料斗脱落的故障。

　　高位缓存料仓设计了高低料位检测接口，可对接车间的中控系统实现料位实时监控，当料位低于设定下限值时自动触发前段破碎输送设备的补料信号，高于上限值时自动停止补料，实现整个磨矿给料工段的无人值守运行。整套系统的外形安装边界在三维模型中已做完整干涉检查，各设备之间的检修通道预留宽度不小于800mm，提升机、料仓顶部的操作平台都配置了安全护栏与直爬梯，护栏高度符合工业设备安全规范要求，爬梯踏步采用防滑花纹钢板制作，避免操作人员巡检时滑倒。系统的溜管设计全部采用大倾角布置，矿石输送溜管的倾角不小于55度，钢球输送溜管的倾角不小于45度，保证物料依靠自重即可顺畅滑落，不会在溜管内部积料堵塞；溜管的转弯处都做了圆弧过渡处理，

　　减小物料对管壁的冲刷磨损，同时降低物料下落过程中的扬尘。在设备选型匹配上，给料机的处理量按照球磨机最大处理量的1.2倍冗余设计，斗式提升机的提升能力按照给料机最大出力的1.5倍配置，避免前段物料量波动时出现输送能力不足的问题；所有驱动部件都布置在设备外侧便于检修的位置，电机与减速机的安装底座都设置了调整螺栓，方便后期安装调试时调整皮带或链条的张紧度。这套系统的三维建模完整还原了现场安装的所有细节，包括各连接法兰的螺栓孔位、支撑立柱的地脚板尺寸、平台护栏的安装位置，可直接用于指导现场的基础施工、设备安装定位，也可作为选矿厂磨矿工段方案设计时的选型参考，帮助设计人员快速完成工段布置，减少前期方案设计的重复建模工作量。
