工业管廊架空支撑步道结构设计

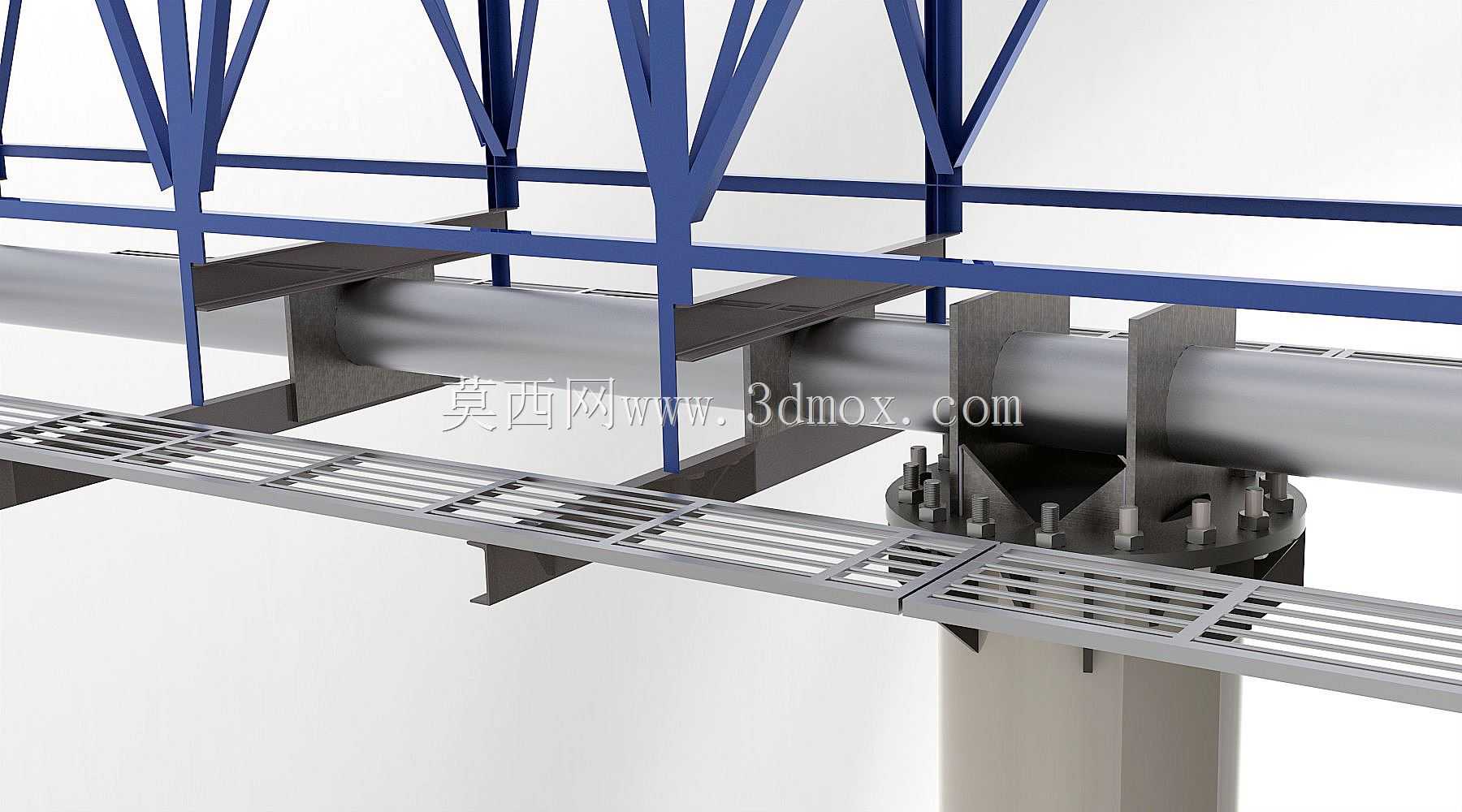

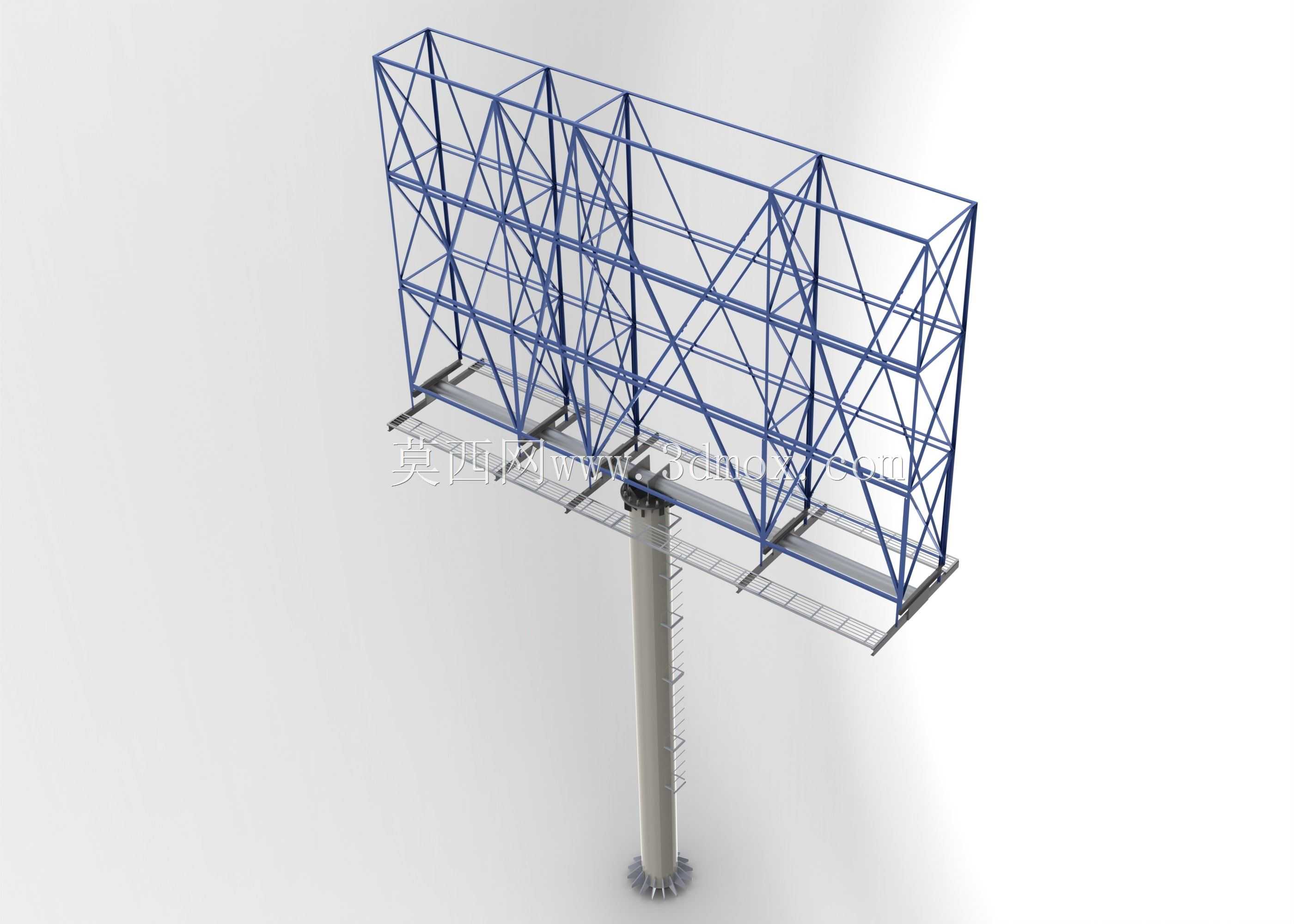

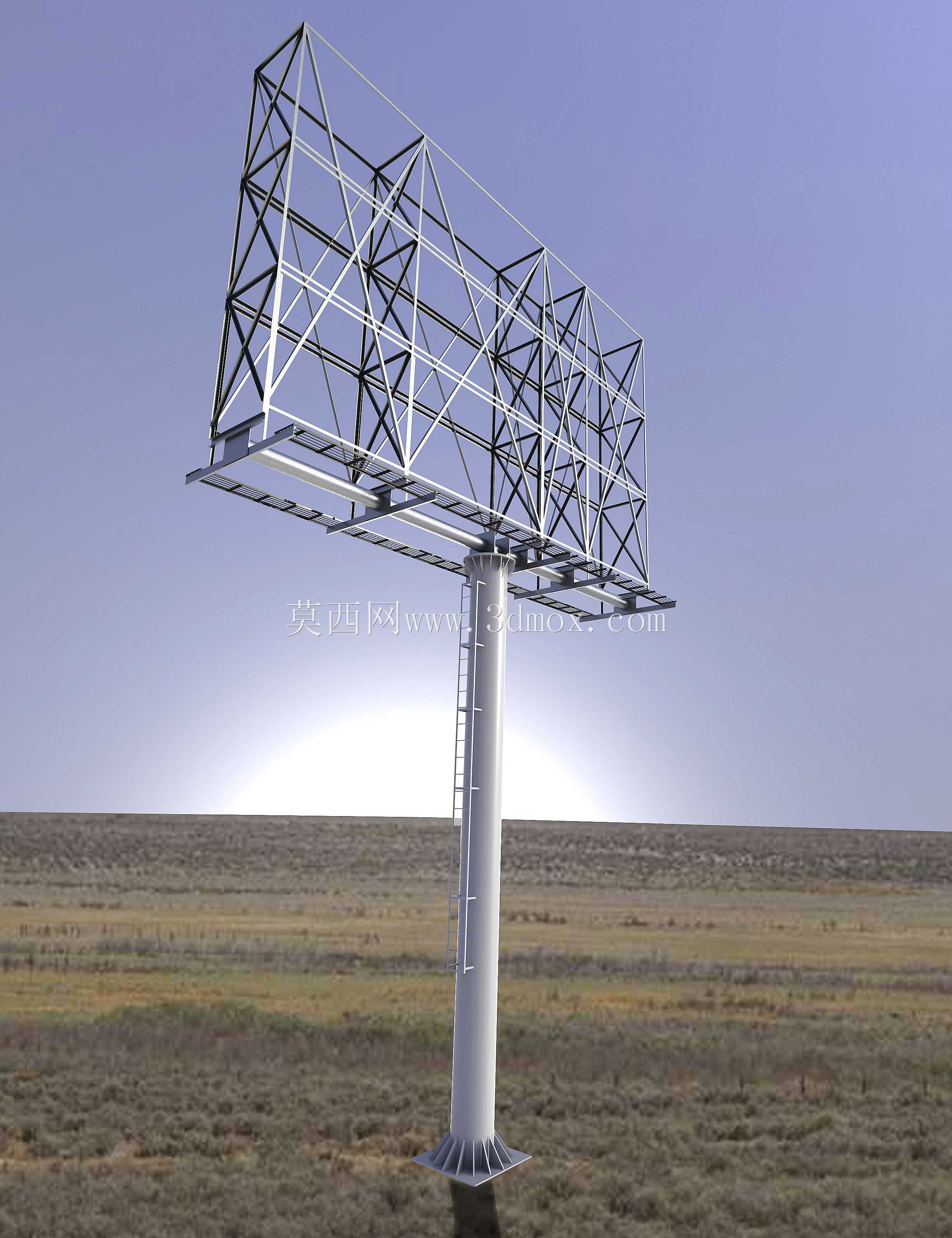

　　这套结构主要服务于厂区集中管线布设场景，在化工园区、大型制造厂区的室外管线集中敷设区域，经常需要将大口径工艺管道、公用工程管线架空布设，同时配套可供运维人员通行的检修步道，这套结构就是针对这类场景做的整合化设计。实际使用中，大口径管道的载荷会通过底部的鞍式支座传递到下方的支撑立柱上，立柱顶部做了加筋法兰盘连接结构，既可以分散管道的竖向载荷，也能抵消管线运行时因为热胀冷缩产生的水平推力，避免立柱出现偏心受载的情况。步道部分采用了格栅式踏板设计，这种设计首先是自重轻，相比花纹钢板踏板能降低30%左右的恒载，减少下部支撑结构的载荷负担，其次是镂空结构不会积存雨水、灰尘或者检修掉落的杂物，在室外露天环境下不会因为表面积水造成步道湿滑，

　　也能减少风阻，在多风区域降低结构受到的水平风载荷。侧面的防护栏杆采用了桁架式斜撑结构，不是简单的直栏杆，竖向的栏杆立柱和横向扶手之间加了斜向支撑，既满足防护高度要求，也能在人员倚靠或者意外磕碰时提供足够的抗侧推强度，同时栏杆的横向杆件间距符合安全规范要求，避免人员或者检修工具从间隙坠落。设计过程中首先做了载荷边界的核算，单段支撑结构需要承担的管道载荷包含管道自重、管内介质重量、保温层重量，还要考虑管线运行时的水锤冲击载荷，以及室外环境下的积雪载荷、风载荷，所以支撑立柱采用了变径设计，底部和基础连接的部分直径更大，往上承接管托的部分做了收窄，既保证底部的抗弯强度，也减少上部结构的材料用量。管道和管托之间预留了滑动间隙，

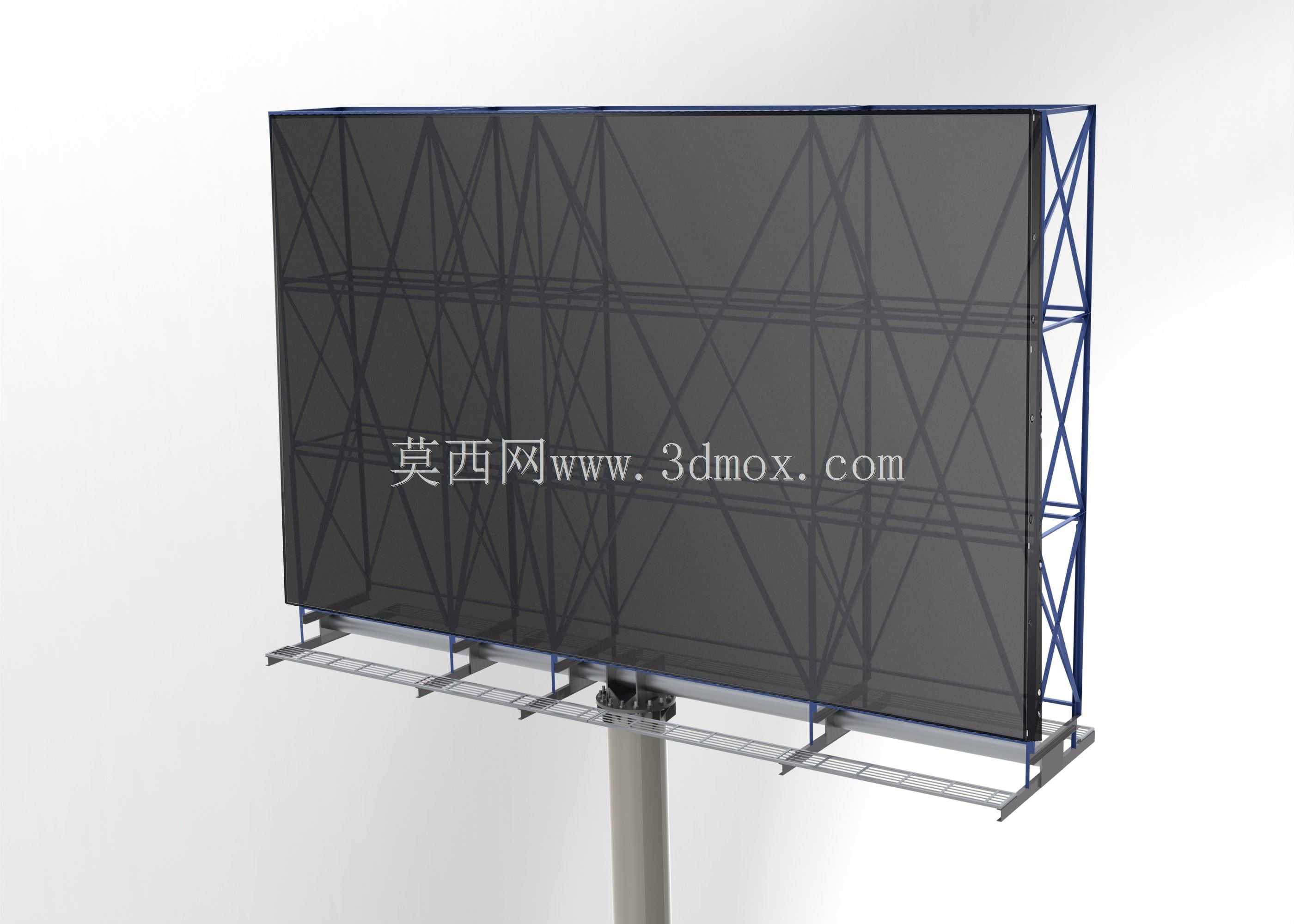

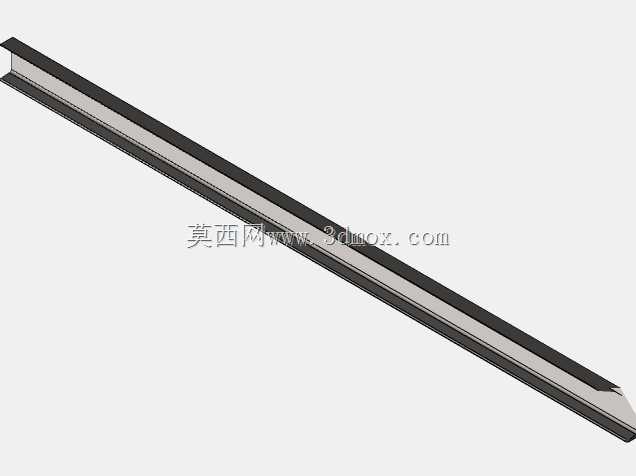

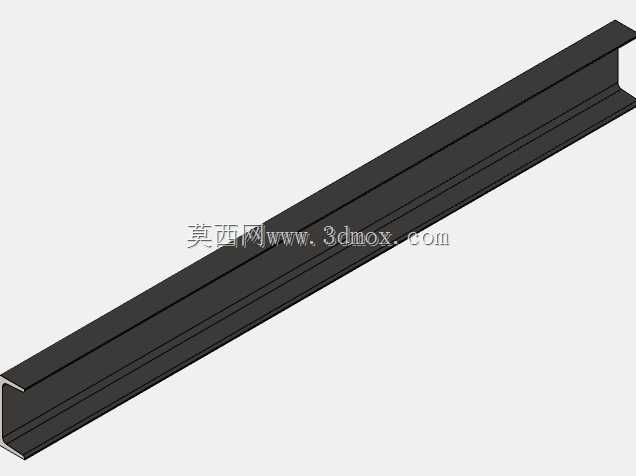

　　没有做完全固定的连接，这样管线在温度变化产生伸缩位移时，可以在管托表面有小幅的滑动空间，避免热应力集中在支撑结构上造成焊缝开裂或者结构变形。步道的安装边界做了模块化设计，单段步道的长度和管道支撑的跨距保持一致，不需要额外增加独立的步道支撑柱，直接通过连接支架固定在管道的横向支撑梁上，这样可以减少现场基础施工的工作量，安装的时候可以和管道支撑同步吊装，缩短现场施工周期。横向支撑梁和蓝色的竖向桁架支架之间采用了螺栓连接的节点设计，没有全部采用焊接，一方面是运输过程中可以拆分，减少运输时的结构体积，另一方面现场安装时可以根据实际的管道布设高度、步道宽度需求做小幅的位置调整，适配不同管径的管道布设要求。在结构的细节处理上，

　　管托和管道接触的位置做了圆弧面适配，和管道外壁的弧度完全匹配，避免局部应力集中压损管道外壁，尤其是对于薄壁的不锈钢管道或者塑料管道，这种圆弧面管托能有效降低接触压强。格栅踏板的固定采用了卡扣式设计，不需要在支撑梁上焊接大量的固定点，后期如果某块踏板出现变形或者损坏，可以快速拆卸更换，不需要动火作业，在已经投产的厂区内做检修维护时，能降低动火作业的安全风险。整个结构的防腐设计也适配室外使用场景，所有钢结构构件都做了抛丸除锈后涂装防腐涂层，不同功能的构件做了颜色区分，支撑桁架采用蓝色涂装，步道格栅采用热镀锌后做灰色涂装，管道本身保留金属原色，运维人员在现场可以快速区分不同的结构部件，日常巡检时也能快速发现涂层破损、结构变形的问题。另外在支撑立柱和基础连接的位置，做了加劲肋板，把立柱底部的法兰盘和立柱本体之间做了三角形加劲，抵抗管道横向位移产生的弯矩，避免立柱根部出现焊缝撕裂的情况，法兰盘上的螺栓孔采用了长圆孔设计，安装时可以调整立柱的垂直度，抵消基础施工时的小幅位置误差，降低现场安装的精度要求，提升施工效率。
