L型带孔安装固定连接角件结构

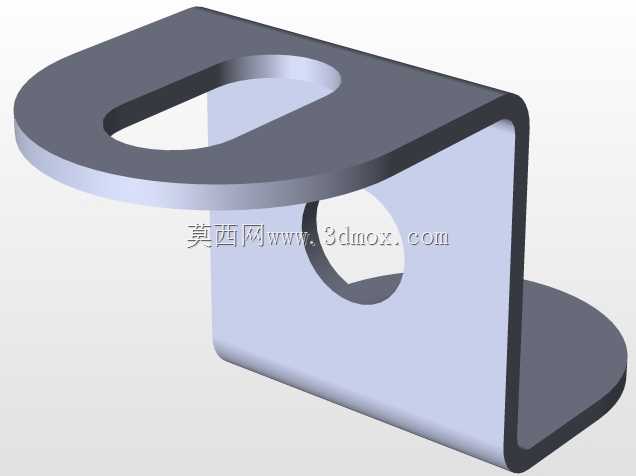

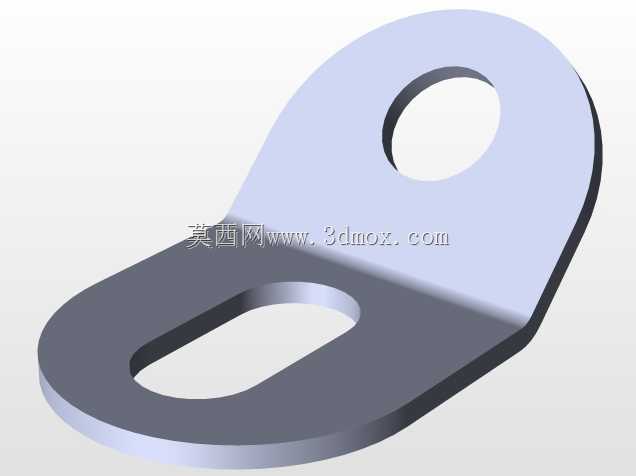

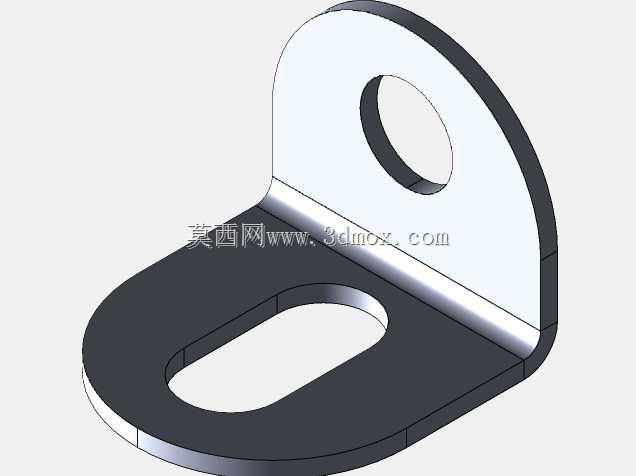

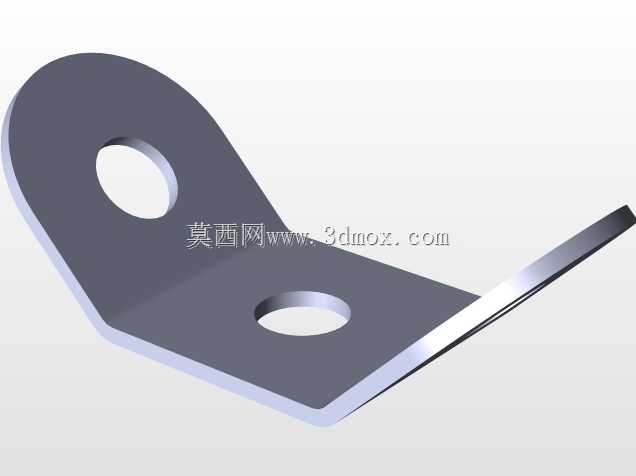

　　这款L型折弯结构的连接固定件，在轻工自动化生产线、小型输送设备旁板挂载、工装夹具辅助定位场景中应用十分广泛，日常做设备改造、零散工位治具搭建时，经常会用到这类小尺寸的支撑连接件。从结构功能来看，垂直立板上的整圆孔用于穿装铰接销轴或者锁紧螺栓，可实现被连接件的转动铰接或者完全锁固，水平底板上的长圆孔则是为安装预留了调节余量，现场安装时不需要完全精准对位，顺着长圆孔的长度方向就能微调固定位置，抵消机架焊接或者型材拼接带来的累计安装误差，这也是这类安装件最实用的设计点。设计这类零件的时候，首先要考虑受力方向，垂直立板承受的是挂载件的径向剪切力，所以折弯处做了自然的圆弧过渡，没有直角应力集中的问题，避免长期受载后折弯位置出现开裂；

　　板厚的选择要匹配挂载载荷，常规工况下选用2-3mm的冷轧钢板冲压折弯即可，重载场景可以适当加厚或者更换不锈钢材质应对腐蚀环境。安装边界方面，水平底板的长圆孔长度方向要顺着安装调节的方向布置，比如在铝型材机架上安装时，长圆孔方向对齐型材槽的走向，就能实现前后或者左右的位置微调；垂直立板的圆孔中心到底板安装面的高度，决定了铰接点的安装高度，选型时要核对这个尺寸，避免出现安装后被连接件和机架干涉的问题。实际使用中，这类零件不需要额外做焊接固定，直接通过螺栓锁紧就能完成装配，后期维护拆卸也十分方便，在小型传感器安装支架、气动元件挂载座、设备门板限位铰接座的位置都能适配。做三维建模的时候，要注意折弯内R角和板材厚度的匹配，

　　常规冲压折弯的内R角一般取0.5-1倍板厚，避免折弯时出现外侧拉裂的问题；长圆孔的两端半圆直径要和配套使用的螺栓外径匹配，预留0.2-0.5mm的间隙方便安装穿钉，立板上的圆孔如果是用于铰接场景，公差可以适当放宽，如果是用于高精度定位销安装，则需要标注对应的配合公差。这类零件虽然结构简单，但是在设备搭建中属于高频使用的基础连接件，设计时充分考虑现场安装的容错性，能大幅减少现场装配的调整工作量，避免因为安装孔位对位不准导致的返工问题。很多新手设计这类固定件的时候，习惯把所有安装孔都做成整圆孔，没有预留调节余量，现场安装时一旦出现焊接变形或者型材切割尺寸误差，就只能重新扩孔甚至重做零件，反而增加了加工和装配成本，

　　而长圆孔的设计就是用极小的结构改动，解决了现场安装的容错问题。另外，零件的边缘都做了倒角去毛刺处理，避免安装时划伤操作人员，折弯边的直线度也要控制在合理范围内，保证立板和底板的垂直度，避免安装后出现受力偏载的情况。在表面处理方面，常规场景做喷塑或者镀锌处理即可，应对潮湿或者有腐蚀的工况，可以选择不锈钢材质或者做达克罗表面处理，提升零件的使用寿命。
