户用光伏配套微逆亚太款结构设计

　　做分布式光伏项目的结构设计时，微逆的安装适配性一直是容易被忽略但直接影响现场施工效率的环节，这款面向亚太区域户用场景的微逆结构，在安装边界、防护设计、接线布局上做了不少针对性的适配调整。先从实际应用场景说起，亚太区域的户用光伏安装场景差异很大，既有独栋住宅的坡屋顶彩钢瓦安装，也有城中村自建房的混凝土平顶架设，还有部分工商业屋顶的小容量分布式并网需求，这类场景下组件排布往往受屋顶障碍物、产权边界限制，很难做到组串式逆变器要求的组件朝向、倾角完全一致，微逆的组件级MPPT优势刚好能解决这类失配问题，但结构设计如果没考虑现场安装的通用性，很容易出现支架不匹配、接线空间不足、运维拆装麻烦的问题。

　　这款微逆的主体采用一体式压铸铝壳体，表面做了阳极氧化防腐处理，黑色的外观涂层兼顾了户外耐候性和屋顶安装的隐蔽性，不会像银色金属壳体那样在屋顶形成突兀的反光。壳体的散热结构没有采用外露的散热鳍片，而是通过壳体内部的导热胶将功率器件的热量直接传导到整个压铸壳体上，靠壳体整体与空气的接触面积散热，这种设计一方面避免了鳍片缝隙积灰、积鸟粪影响散热效率，另一方面也减少了壳体的拼接缝隙，提升了整体防护等级，能适应亚太区域沿海高盐雾、南方高湿多雨、内陆多沙尘的不同户外环境。

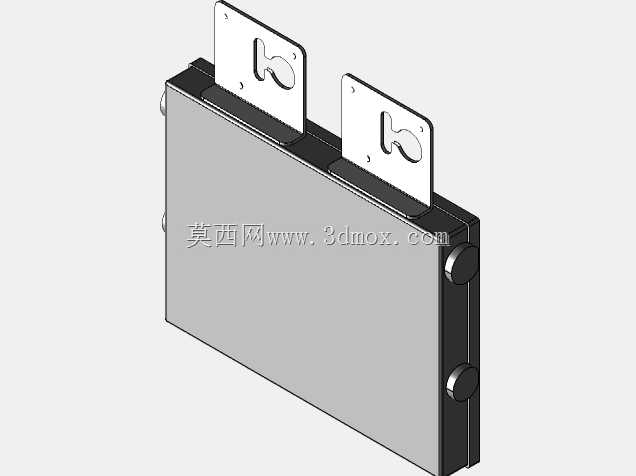

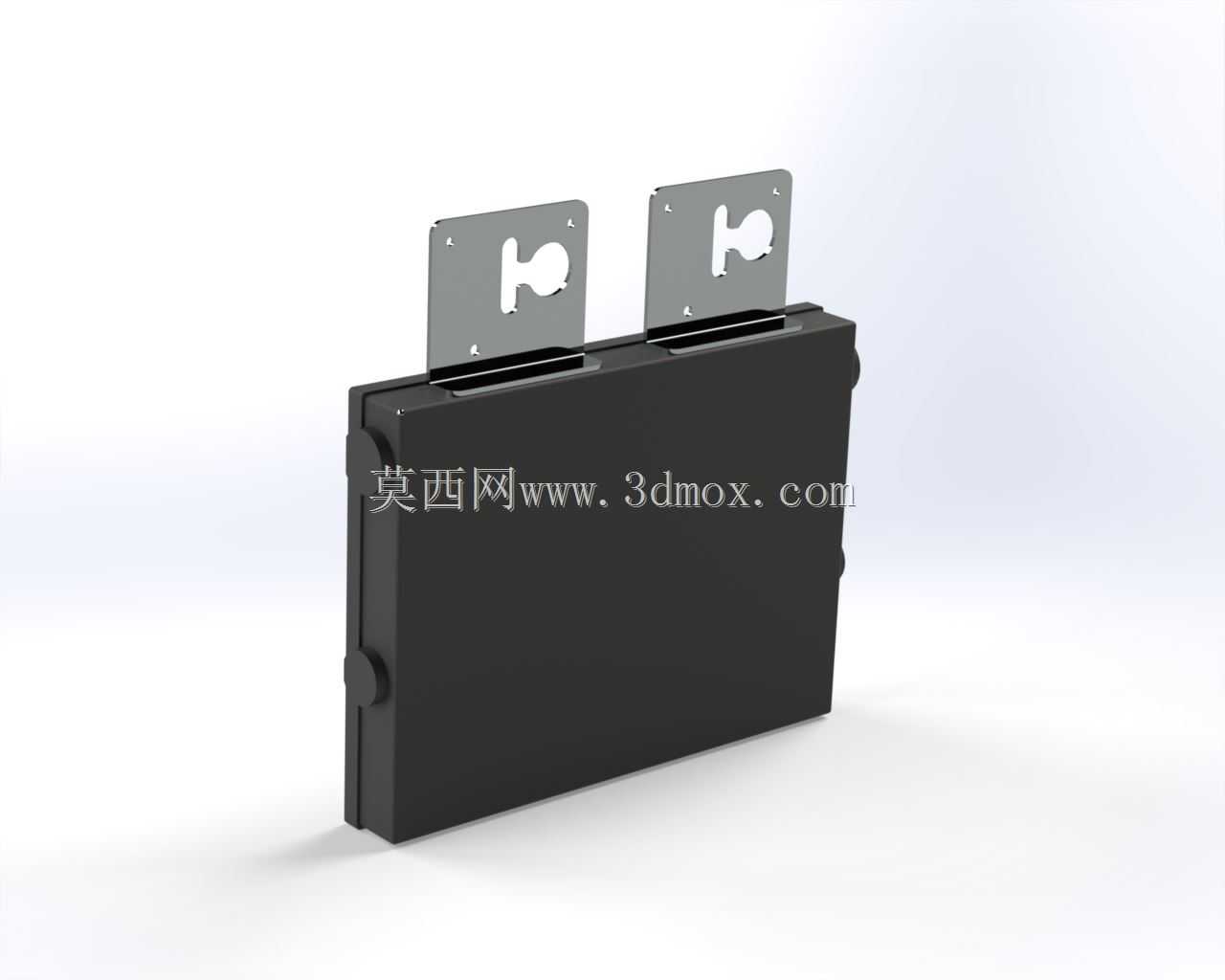

　　安装结构是这款产品设计的核心亮点，顶部的两个挂装支架采用了标准化的挂孔设计，挂孔做了葫芦形的快装结构，现场安装时只需要先在光伏支架或者组件边框上固定好配套的卡扣螺丝，把设备往上一挂再往下一卡就能完成固定，不需要在设备背后拧螺丝，单人在屋顶作业时不需要托举设备拧螺丝，能大幅降低高空作业的操作难度。两个挂装支架的间距做了通用化适配，既可以匹配常规的C型钢光伏支架的孔距，也能直接卡在主流组件的铝合金边框上，不需要额外定制转接件，适配亚太区域市面上绝大多数的户用光伏安装支架体系。安装边界上，设备主体的厚度控制在较薄的区间，挂装完成后设备突出支架的尺寸很小，不会因为设备突出过多导致组件安装间隙不够，也不会在大风天气下形成过大的风阻，降低屋顶安装的风载荷风险。设备的边角都做了圆弧过渡处理，没有尖锐的棱角，现场搬运安装时不会划伤施工人员的手套或者线缆外皮。

　　接线布局上，这款无外部电缆的版本把直流输入、交流输出的接线端都集成在设备的下侧，接线端采用了快插式的防水接头，现场接线时不需要打开设备端盖，直接把预制好的线缆插头对准接口插紧就能完成连接，能避免现场接线时开盖导致的密封失效问题，也能减少现场接线的错误率。设备内部的功率板、控制板采用分层布局，功率器件紧贴壳体的导热面布置，控制板布置在功率板的上方，中间用绝缘隔热板隔开，避免功率器件的热量影响控制板上元器件的使用寿命。壳体的密封采用整体式的硅橡胶密封圈，端盖固定螺丝采用均匀排布的设计，保证密封圈的压缩量一致，不会出现局部密封不严的情况。

　　从实际选型的角度看，这款微逆的结构重量控制得比较合理，单人就能轻松搬运安装，不需要额外的吊装辅助。挂装支架的承重做了冗余设计，即使在极端大风天气下也不会出现脱落变形的问题。壳体的防护等级满足户外长期使用的要求，不需要额外加装防雨罩，能减少项目的物料成本和安装工序。设备的外形尺寸做了紧凑化设计，在满足内部元器件排布、散热距离、电气间隙要求的前提下，尽可能缩小了整体体积，既节省了包装运输的空间，也减少了屋顶安装的占用面积，不会影响周边组件的排布。在做三维建模时，这款模型完整还原了挂装支架的孔位尺寸、壳体的安装定位点、接线端的接口位置，在做光伏项目的整体排布设计时，可以直接导入模型进行安装模拟，校验设备与支架、组件的干涉情况，提前预判现场安装可能出现的空间冲突问题，减少现场施工的变更成本。
