九孔弧形金属连接曲条结构设计

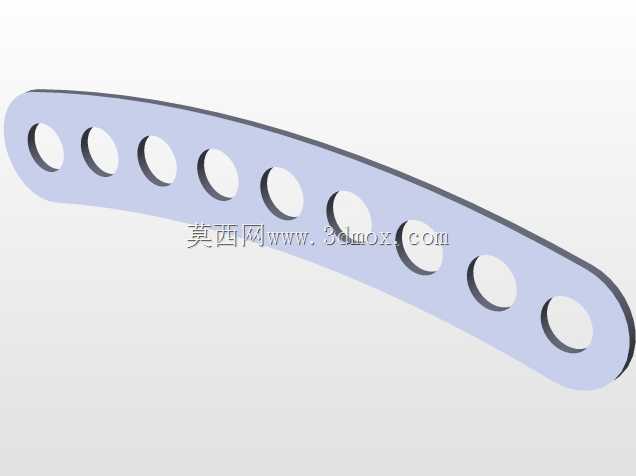

　　这类多孔弧形曲条是模块化拼装机械结构里的基础连接构件，在桌面级机械教学实验台、小型工装夹具搭建、创意机械原型制作场景中应用十分广泛，很多青少年机械创新赛事的参赛作品、职业院校机械装调实训的套件里，都能看到这类构件的身影，它的核心作用是实现不同角度的构件拼接，弥补直条连接件无法适配弧形轨迹、变角度安装的不足。从结构设计逻辑来看，这款曲条采用等宽弧形条带作为主体形态，沿弧长方向均匀排布九个等直径的圆形通孔，孔位的排布严格匹配标准拼装构件的孔距规范，相邻孔的中心距保持统一公差范围，确保和配套的螺栓、轴销类紧固件能够顺畅装配，不会出现孔位错位导致的装配卡滞问题。曲条的整体弧度经过反复校核，既保证了弧形段的曲率平滑过渡，

　　不会出现局部应力集中的拐点，也控制了整体的安装边界，当多根曲条拼接成环形或者弧形框架时，相邻曲条的端部孔位能够精准对齐，不需要额外的修配加工就能完成组装。构件的厚度设计兼顾了结构强度和轻量化需求，采用金属板材冲压成型的工艺路线时，厚度控制在常规紧固件的夹持行程范围内，既不会因为过薄导致装配后出现翘曲变形，也不会因为过厚增加不必要的整体重量，在小型可移动机械装置的搭建中，这类轻量化的连接构件能够有效降低整体机构的自重，提升运动部件的响应速度。从安装适配性来看，九个通孔的设计给装配调整留出了足够的冗余空间，实际使用时不需要在构件上额外钻孔，只需要根据实际的安装角度、连接长度需求，选择对应位置的孔位穿入紧固件即可，

　　能够大幅缩短原型搭建的调整周期，尤其是在机械方案验证阶段，频繁调整构件连接位置时，这种等距多孔的设计能够省去大量的二次加工工作量。曲条的边缘做了倒钝处理，没有尖锐的毛刺和飞边，在实训教学场景中使用时能够避免划伤操作人员，同时边缘的圆角处理也能减少应力集中，提升构件的抗疲劳性能，在反复拆装的使用场景下，孔位周边不容易出现开裂变形的问题。这类弧形曲条和直条连接件配合使用时，能够搭建出圆弧导轨支架、弧形防护栏、变角度传动支架等多种结构，比如在小型物料分拣装置的弧形导向轨道搭建中，用这类曲条作为轨道的支撑骨架，在外侧固定导向薄板就能快速形成平滑的弧形导向面，不需要单独加工定制弧形型材，能够大幅降低非标原型的制作成本。

　　在设计这类构件的三维模型时，需要重点把控弧长方向的孔位累计公差，每一个孔的中心都要落在曲条的中心弧线上，避免孔位偏置导致装配后构件出现扭曲，同时孔的直径要和常用的M3、M4标准紧固件形成间隙配合，公差范围控制在合理区间，既保证装配顺畅，也不会因为间隙过大导致连接后出现松动晃量。曲条的内外弧面保持平行，宽度方向的尺寸一致，确保和其他标准拼装构件叠装时，接触面能够完全贴合，不会出现局部间隙导致的连接刚性不足问题。实际应用中，这类构件还可以作为连杆机构中的弧形连杆使用，在需要实现弧线运动轨迹的联动机构中，利用自身的弧形形态配合铰接点，能够简化连杆机构的设计复杂度，减少连杆的使用数量，让整体机构更加紧凑。比如在小型翻盖装置的联动结构里，用这类九孔曲条作为传动件，选择不同位置的孔作为铰接点，就能调整翻盖的开合角度和运动轨迹，不需要重新加工定制专用的连杆零件，大幅提升了机构调试的灵活性。
