紧凑型螺旋节能荧光灯结构三维设计

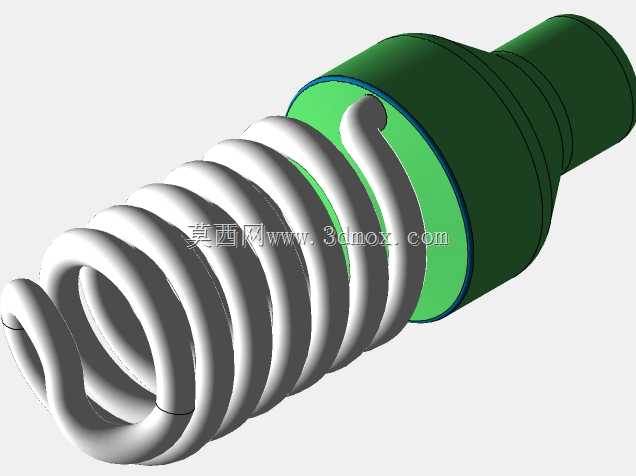

　　日常民用与商用照明场景里，紧凑型荧光灯曾是替代传统白炽灯的主流光源品类，这款螺旋式CFL结构的设计，核心围绕小体积高光效的使用需求展开，适配常规E27等通用螺口灯座的安装边界，整体安装长度控制在常规灯座允许的外露尺寸范围内，最大外径不超过普通A19白炽灯的泡壳直径，可直接替换原有白炽灯泡，无需改动原有灯具结构。从结构拆分来看，产品分为螺旋荧光灯管、塑料灯座壳体、内置驱动腔体、螺口灯头四个核心部分，螺旋灯管采用多圈连续弯折的玻璃管结构，管内充入低压汞蒸气与惰性气体，管壁涂覆三基色荧光粉，通电后通过汞蒸气放电产生的紫外线激发荧光粉发出可见光，螺旋形态的设计相比同功率直管型紧凑型荧光灯，在相同轴向长度下能排布更长的放电管路径，

　　在保证光效的前提下大幅压缩整体体积，适配更多狭小安装空间的灯具。灯头部分采用标准螺口金属结构，侧壁为零极接触铜皮，顶端为火线接触点，绝缘部分采用耐高温电木材质，保证旋入灯座后的接触可靠性与电气绝缘性能，金属螺口的尺寸公差严格匹配通用灯座的螺纹参数，旋合过程顺滑无卡滞，安装到位后接触电阻控制在安全范围内，避免长期使用出现接触发热的问题。中间的塑料壳体采用阻燃PBT材质注塑成型，内部预留驱动电路板的安装腔体，腔体内部设置定位筋与卡扣，可直接固定整流驱动板，无需额外打胶固定，壳体与灯管衔接的位置设置环形挡边，可遮挡灯管端部的封接部位，同时预留涂胶密封的槽位，保证灯管与壳体连接的牢固度，避免运输或安装过程中灯管受外力出现松动脱落。

　　设计过程中首先确定整体功率对应的灯管长度需求，通过螺旋扫描的方式构建灯管的连续曲面，控制每一圈螺旋的升角与管径比例，避免弯折处出现管径过度变形导致的管内气流不畅问题，螺旋的起始端与收尾端分别对准壳体上的两个电极安装位，电极引线可直接穿入壳体内腔与驱动板连接，减少引线的弯折次数，提升引线的使用寿命。壳体部分的外形采用阶梯锥面设计，从灯头位置向灯管方向逐步扩大直径，过渡曲面做圆角处理，避免应力集中，同时外观更流畅，壳体表面设置细微的防滑纹理，安装时手部拧动的摩擦力足够，无需额外借助工具即可完成安装。安装边界方面，整体轴向长度从螺口顶端到灯管最外端的尺寸，适配绝大多数桌面台灯、吸顶灯、筒灯的内部安装空间，

　　不会出现灯泡过长导致灯具外罩无法安装的问题，最大螺旋外径控制在60mm以内，可适配常规筒灯的开孔尺寸，不会出现灯泡卡入筒灯内部无法安装的情况。从实际使用的功能特性来看，这种螺旋结构的CFL灯管发光均匀度优于U型管结构的紧凑型荧光灯，螺旋形态的灯管在360度方向都有发光面，配光曲线更接近传统白炽灯，替换后不会出现局部暗区，适合需要全周发光的照明场景，比如普通室内顶灯、壁灯等场景。结构设计时还考虑了散热需求，塑料壳体上预留了隐蔽的透气缝隙，驱动板工作产生的热量可通过缝隙自然散出，同时缝隙的位置设置在壳体朝向灯座的一侧，避免灰尘与蚊虫直接进入腔体内部，兼顾散热与防护性能。灯管与壳体的连接部位采用耐高温硅橡胶密封，可承受灯管工作时产生的高温，长期使用不会出现胶层老化开裂的问题，同时密封结构可避免潮气进入壳体内腔，提升潮湿环境下使用的电气安全性。建模过程中对各部件的配合公差做了预留，塑料壳体的注塑收缩率按照PBT材料的常规参数设置，灯头金属件与塑料壳体的配合采用过盈配合加卡扣定位，装配后无需额外固定即可达到足够的连接强度，适合批量生产的装配工艺，减少装配工序的复杂度。
