带品牌标识的运动棒球帽三维结构设计

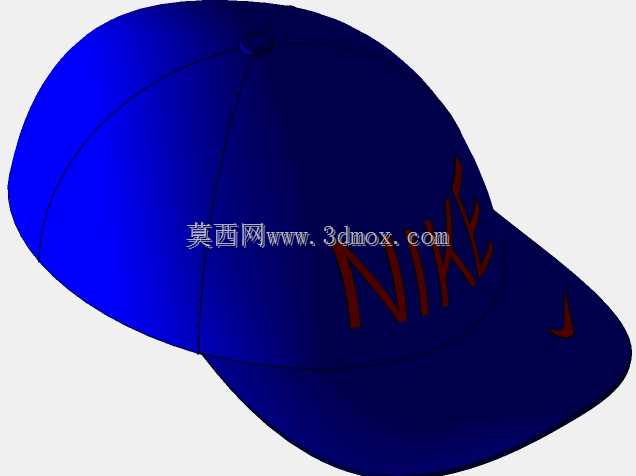

　　日常运动场景中，棒球帽是兼具遮阳防护与穿搭装饰属性的常用配饰，其结构设计需要兼顾佩戴贴合度、曲面流畅度与外观标识的呈现效果，本次三维结构设计围绕实际佩戴的人体工学需求展开，没有采用规则几何体拼接的简化建模方式，而是从帽型的实际曲面特征入手拆分结构。首先从帽冠部分的曲面构建来看，常规六片式拼接的棒球帽，每一片裁片的弧度都需要匹配人头颅的球面曲率，建模过程中先通过3D草绘勾勒出每片裁片的边界轮廓，再通过曲面放样、缝合的方式完成整体帽冠的闭合结构，过程中需要反复调整曲面的G2连续参数，避免出现棱线、凹凸不平的瑕疵，保证最终渲染后曲面的光影过渡自然，和实物布料缝合后的顺滑质感一致。帽檐部分的结构设计是整个建模的重点，

　　实际生产中帽檐内部会嵌入定型的塑料衬板，因此建模时需要区分帽檐表层的布料曲面和内部衬板的实体结构，帽檐的弯曲弧度需要匹配日常佩戴时的遮阳角度，向下弯折的曲率从根部到前沿逐渐过渡，既不能过平导致遮阳范围不足，也不能弯度过大遮挡佩戴者的前方视线，同时帽檐和帽冠的连接位置需要做缝合边的结构处理，模拟实际车缝工艺的压边凸起特征，还原实物的装配细节。外观标识的设计部分，帽身正面的品牌字样和帽檐上的品牌标识，都采用曲面包覆的建模方式，保证标识完全贴合帽身的弧面，不会出现贴图拉伸、边缘翘起的失真问题，标识的凸起高度控制在0.3mm左右，模拟实际丝网印刷或者刺绣工艺的厚度感，避免凸起过高显得突兀，也不会因为厚度不足导致渲染时标识轮廓模糊。

　　从安装边界与尺寸适配的角度来看，整个帽型的尺寸参考成人头围的常规参数设置，帽冠内部的围度控制在58cm左右，帽冠高度从帽檐根部到帽顶的距离为16cm，帽檐的伸出长度为7cm，这些参数都符合日常服饰的尺寸规范，后续如果需要调整不同头围的适配版本，只需要通过参数化调整曲面的缩放比例，再微调裁片边界的曲率即可快速衍生不同尺码的模型。建模过程中用到的表面处理工具，主要是针对曲面缝合后的锐边做圆角过渡，比如帽顶的纽扣位置、裁片拼接的缝边位置，都需要做0.5mm的小圆角处理，模拟布料折叠后的柔和边缘，避免出现尖锐的直角边不符合实物的材质特性。渲染环节的材质设置上，帽身主体采用哑光棉质布料的材质参数，调整粗糙度值到0.8左右还原布料的漫反射质感，

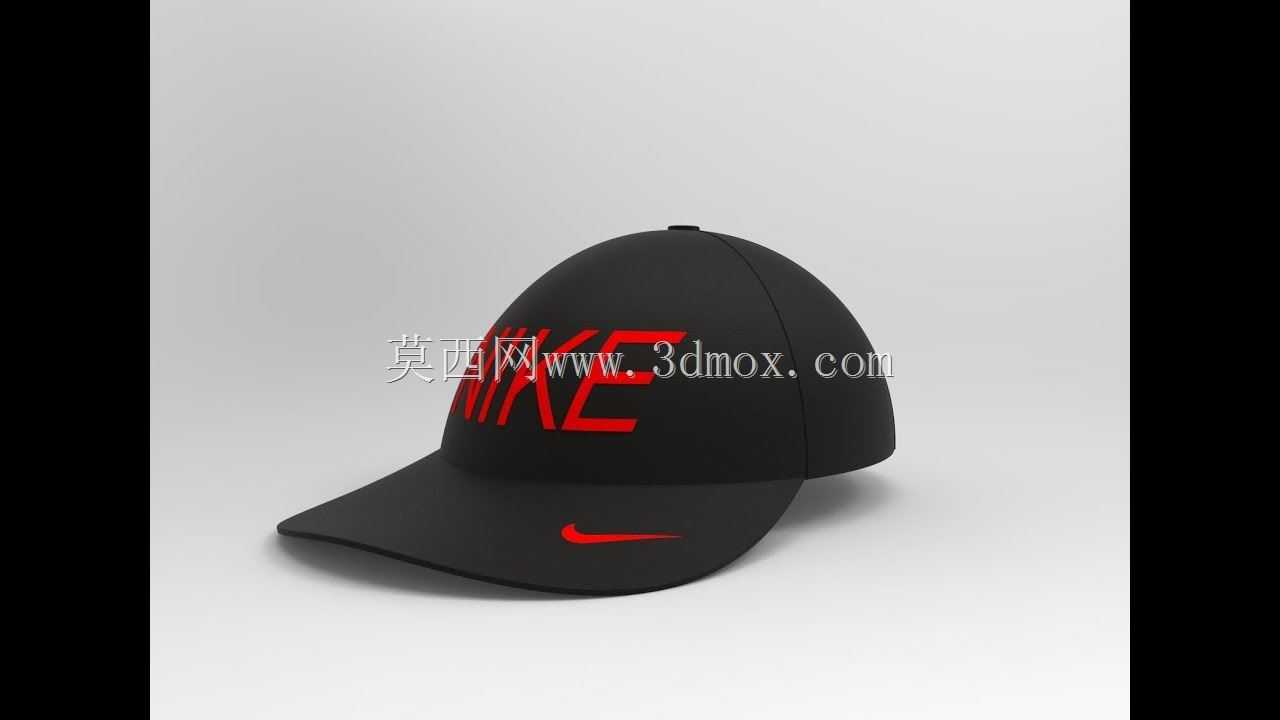

　　标识部分采用稍带光泽的绣线材质，粗糙度设置为0.4，和帽身主体形成材质层次的区分，场景光照采用柔和的环境光搭配主光源，突出帽型曲面的光影变化，完整呈现结构设计的细节。这类曲面服饰配件的建模思路，和常规机械零部件的实体建模有明显区别，核心在于对不规则曲面的曲率把控，需要结合实际产品的生产工艺、使用场景来调整结构细节，不能只追求视觉上的形似，还要保证模型的结构逻辑和实物的生产逻辑一致，比如六片裁片的分割线位置，必须和实际生产中的裁片排版位置对应，后续如果要对接生产环节，模型可以直接导出裁片的展开轮廓用于打版，减少从三维模型到实物生产的转化步骤。在实际的设计验证环节，还可以将该模型导入人体头部的标准模型中做佩戴干涉检查，调整帽冠内部的曲面弧度，避免佩戴时出现夹头、帽型过松滑落的问题，帽檐的角度也可以通过运动仿真模拟不同佩戴角度下的遮阳范围，优化产品的实际使用体验。
