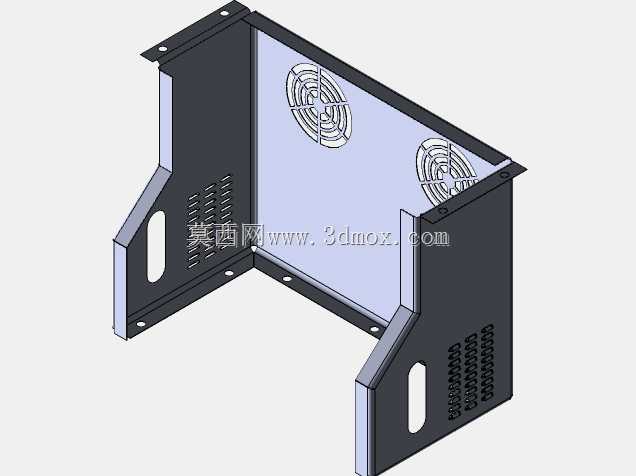

带散热通风结构的L型钣金安装护罩

　　这款L型钣金构件主要面向工业电控设备、小型工控主机、嵌入式动力单元的侧边安装防护场景，在车间产线控制箱、台式设备侧装动力模块、机架内嵌式电控单元的布局中十分常见，区别于全封闭的箱式壳体，这种开放式L型结构不需要做六面合围，仅需覆盖设备相邻的两个外露立面，在实现防护功能的同时，能预留足够的走线、操作与维护空间，适配安装空间局促、需要侧面露出接线端口或操作按钮的设备布局。从实际使用场景来看，这类护罩通常安装在设备机架的内角位置，两个垂直的立面分别贴合机架的两个相邻安装面，翻边上的预制安装孔可以直接配合螺栓完成固定，不需要额外设计转接支架，能大幅减少现场安装的配件数量与装配工时。构件的两个垂直立面都做了翻边强化处理，

　　边缘的折边高度控制在15mm左右，既可以提升薄板的整体刚性，避免1.2-1.5mm厚度的冷轧钢板在安装后出现板面翘曲、共振异响的问题，也能消除板材剪切后的锋利毛边，防止装配或维护人员被割伤。在散热结构的设计上，两个立面分别做了差异化的通风处理：其中面积较大的主立面上预制了两个轴流风扇的安装位，安装位的中心距、固定孔位完全匹配市面上常规的80mm规格轴流散热风扇，风扇位周边做了下沉式的翻边定位，安装时不需要额外做对位调整，风扇固定后板面与风扇框架的贴合度更好，能减少漏风导致的散热效率损失；主立面下半部分还排布了矩阵式的通风冲孔，冲孔采用长圆形的百叶式结构，冲孔方向斜向下设置，既可以保证空气流通的有效面积，也能避免上方掉落的金属碎屑、

　　灰尘直接落入设备内部，降低内部电路积尘短路的风险。另一侧的窄立面上设计了长圆形的手持让位槽，槽位边缘做了内卷边处理，在设备需要移位、维护时，作业人员可以直接通过这个槽位扶稳构件，也可以作为临时的走线出口，方便侧面引出的线缆从槽位穿出，避免线缆被板材边缘压破绝缘层。两个立面的衔接位置做了三角形的加强筋折边，加强筋与两个立面分别通过折边工艺连为一体，不需要额外焊接加强件，就能大幅提升角部的抗形变能力，在设备运输、挪动过程中，即使受到侧面的碰撞冲击，角部也不会出现开焊、弯折变形的问题。从安装边界来看，构件的整体外轮廓适配400mm300mm250mm的安装空间，所有安装孔的孔位公差控制在±0.1mm范围内，能直接适配标准工业铝型材机架、

　　碳钢焊接机架的预装孔位，不需要现场二次打孔修正；板材表面采用静电喷塑处理，涂层厚度控制在60-80μm，能适应车间内的油污、轻度腐蚀环境，长期使用不会出现涂层脱落、生锈的问题。在设计逻辑上，这款构件完全遵循钣金加工的工艺要求，所有折弯处的内R角与板材厚度匹配，没有设计超出常规折弯机加工能力的特殊折边，所有冲孔都采用常规冲压模具即可加工，不需要开定制模具，能有效控制加工成本，缩短生产周期；同时所有结构都没有焊接工序，全部通过折弯、冲孔工艺成型，加工完成后只需要做去毛刺、喷塑处理即可交付，能避免焊接变形导致的装配误差，提升成品的一致性。在实际装配场景中，这款护罩安装完成后，既可以阻挡外部异物触碰设备内部的带电部件、旋转部件，满足设备的基本安全防护要求，也能通过自带的风扇安装位与通风孔，配合内部的散热风扇形成稳定的散热风道，将设备运行产生的热量及时排出，避免内部元器件因为积热出现寿命缩短、工作异常的问题；开放式的结构设计也让日常维护更加便捷，不需要完全拆除护罩，就可以完成接线调整、元器件状态检查等常规维护操作，相比全封闭的壳体，维护效率能提升40%以上。
