1937年别克直8发动机活塞连杆组件

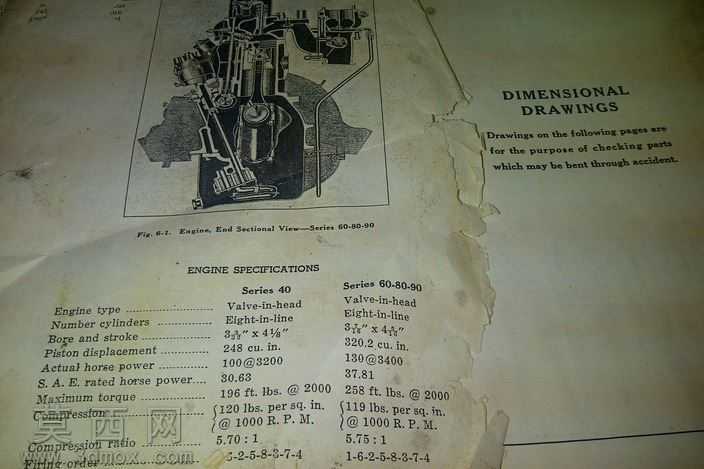

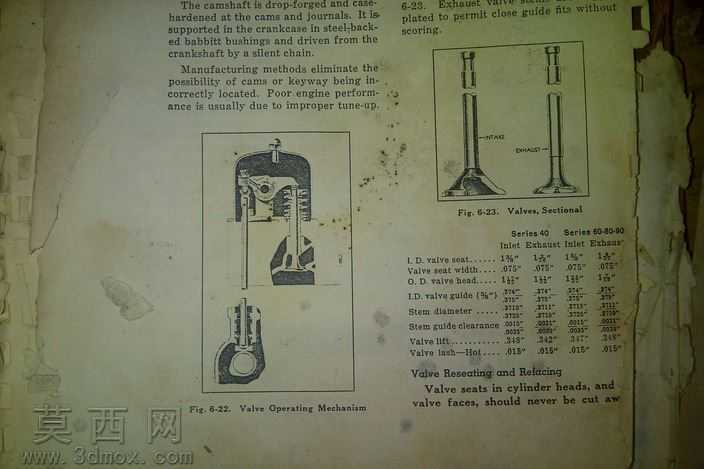

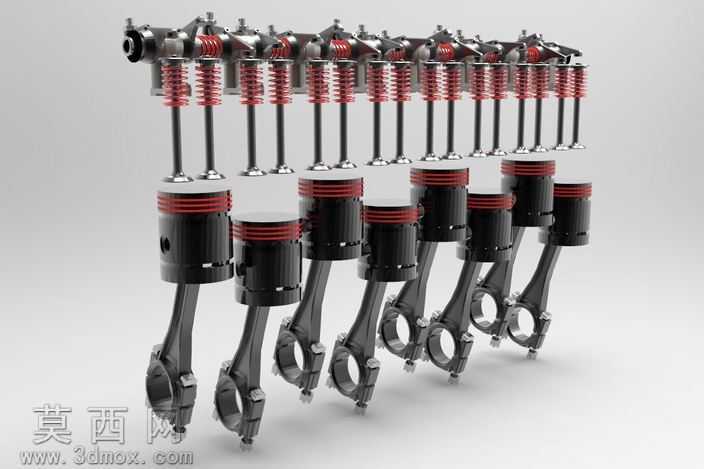

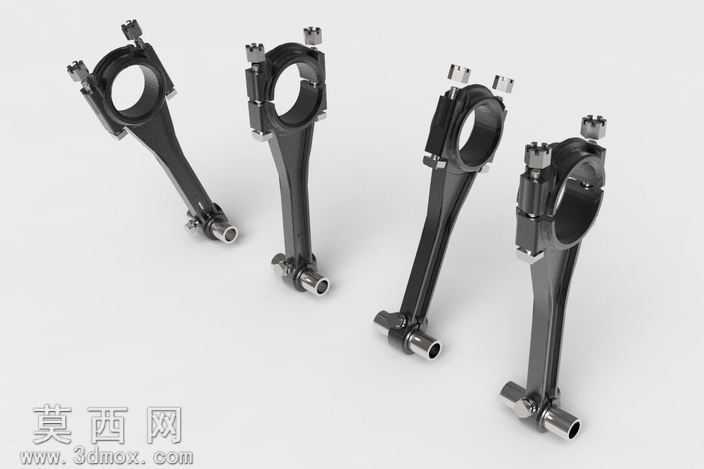

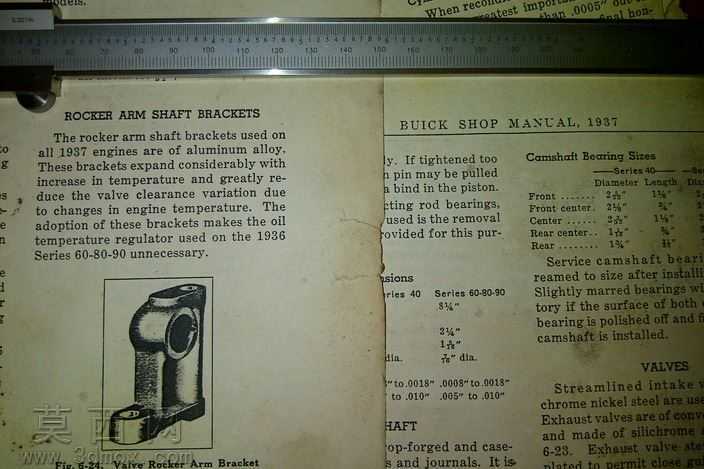

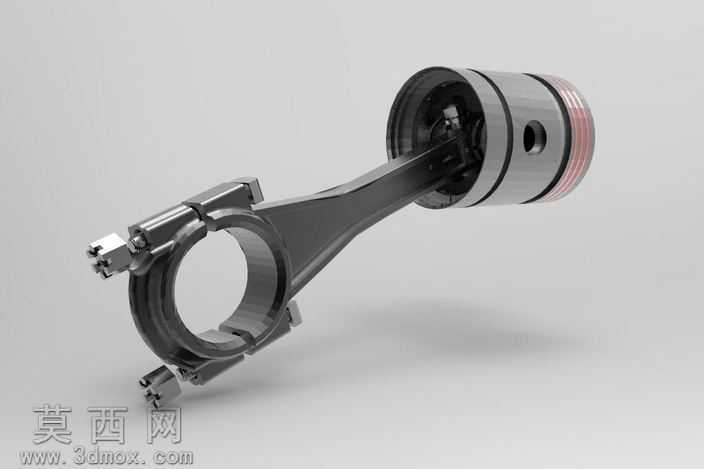

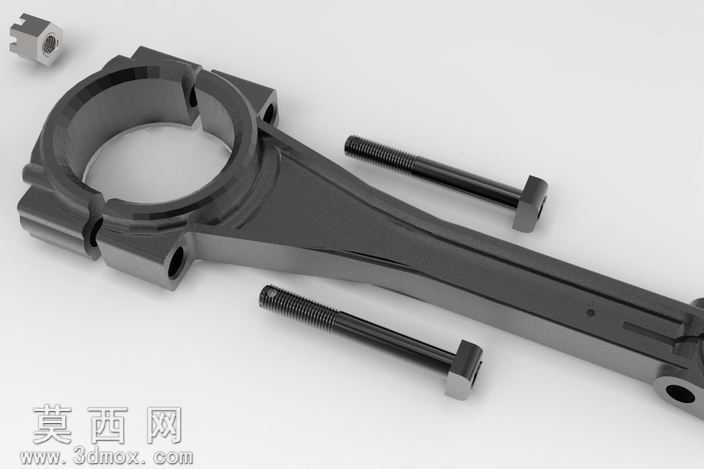

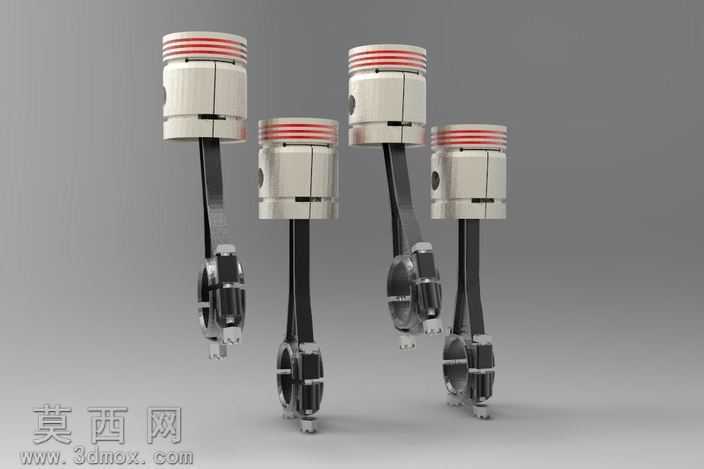

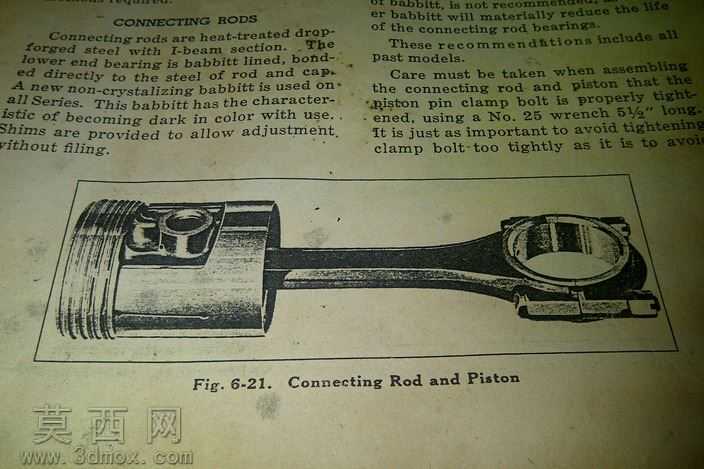

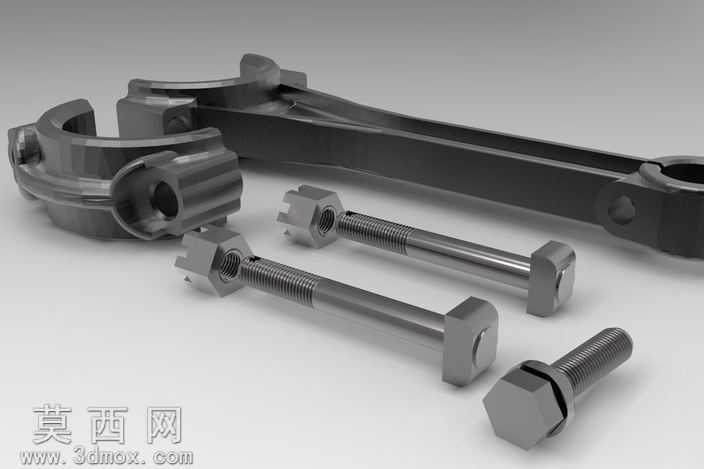

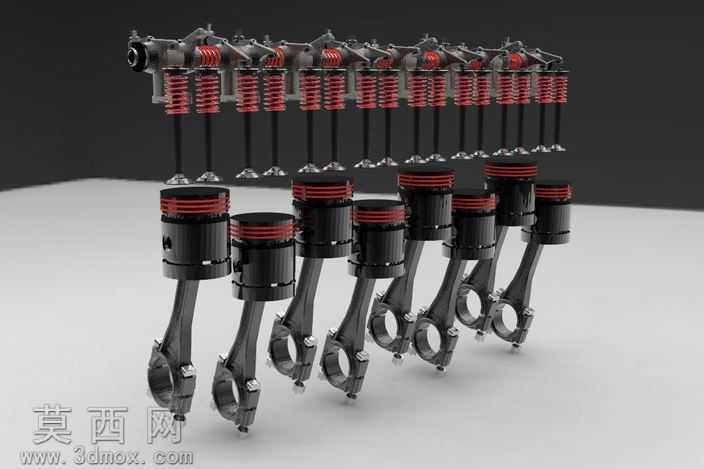

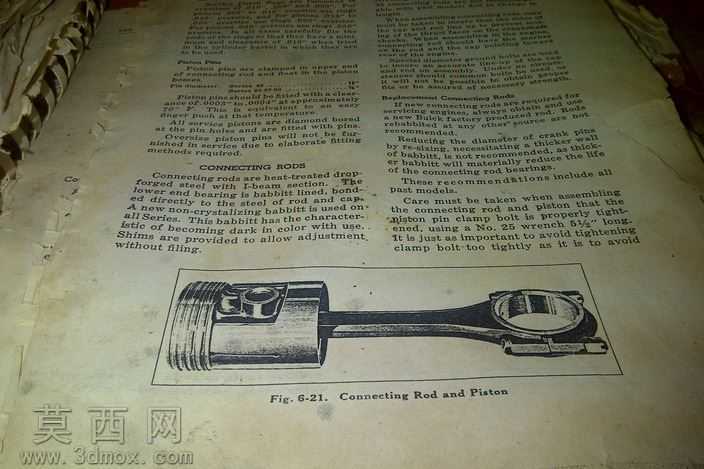

本模型为1937年别克直列八缸发动机配套的活塞连杆组件三维建模成果，建模过程严格遵循老式美系直八发动机的原厂结构参数，完整还原了连杆主体、连杆盖、配套紧固螺栓、活塞环配套连接结构的全部细节。建模阶段首先通过查阅同期别克直八发动机的维修手册与拆解测绘资料，确定各部件的基准尺寸与装配公差，采用参数化建模方式搭建各零件的基础特征：连杆杆身采用传统工字型截面设计，建模时精准还原了老式锻钢连杆的拔模斜度与表面锻造纹理特征，大小头的衬套安装位、油道开孔位置均按照实物结构做了等比例复刻，连杆盖与杆身的结合面定位槽、螺栓穿孔的倒角细节都做了精细化处理，避免出现结构简化失真的问题。配套的连杆螺栓、螺母单独建模，还原了老式英制紧固件的六角头尺寸、螺纹牙距、杆身光杆段与螺纹段的长度比例，螺栓头部的防滑纹路、螺母与连杆盖贴合面的承压倒角都做了对应呈现，保证装配时各零件的干涉检查完全符合实际装配逻辑。材质渲染阶段针对不同部件做了差异化材质设置：连杆主体与连杆盖采用锻钢哑光金属材质，调整表面粗糙度参数还原老式锻件经喷丸处理后的细腻磨砂质感，边缘处做轻微的磨损做旧效果，贴合老发动机零件的使用质感；紧固件采用镀锌亮面钢材材质，螺纹处添加细微的光影反射效果，区分不同零件的材质差异。整体装配模型严格按照实际发动机的装配关系完成配合约束，连杆小头与活塞销的配合间隙、连杆大头与曲轴轴颈的配合位、螺栓的拧紧预紧结构都做了对应模拟，可用于老式发动机结构教学、复古车辆改装参考、动力系统原理演示等场景，完整展现了上世纪30年代美系车用发动机活塞连杆组件的设计特点与加工工艺特征。
