立式户外通信用金属防护外壳结构

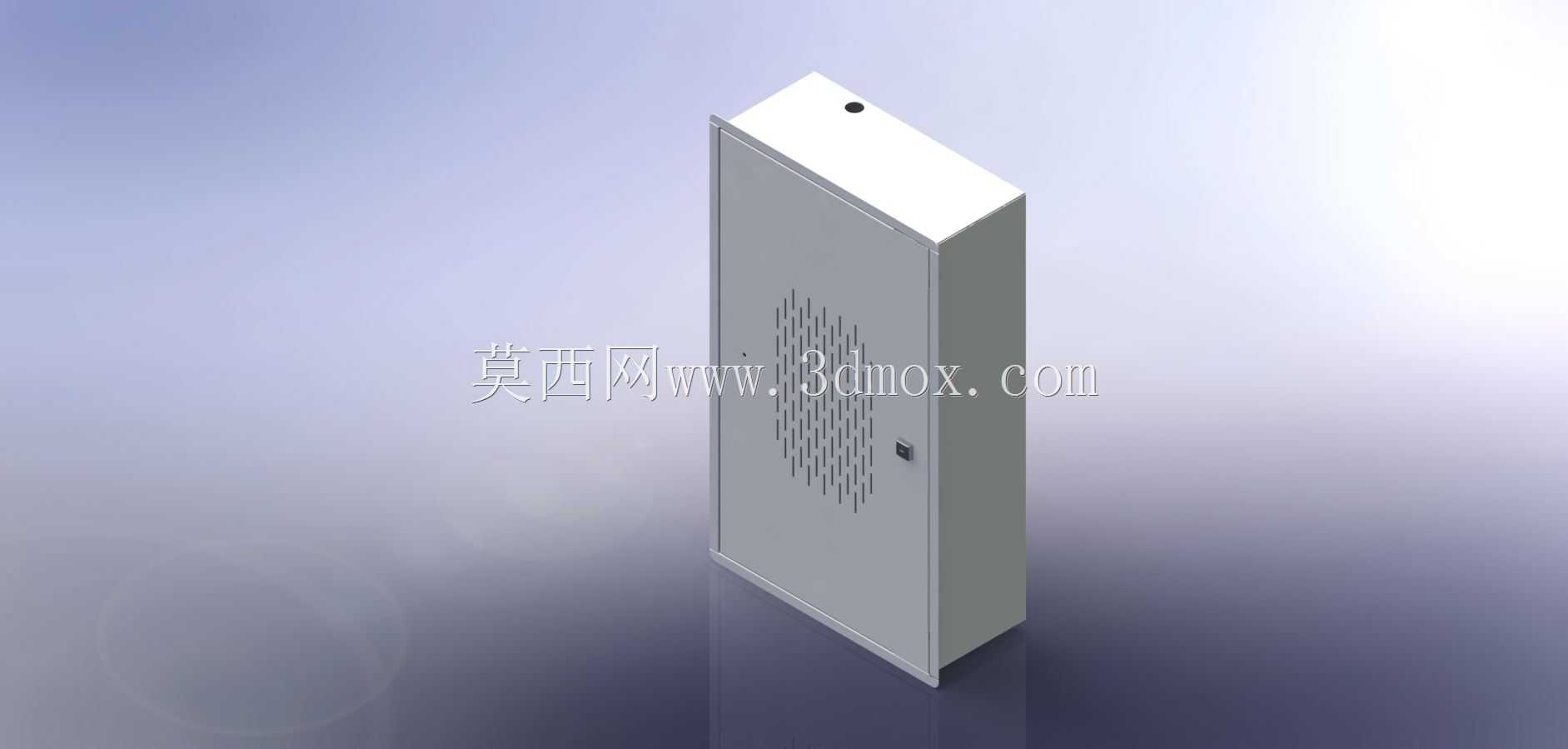

　　这类立式金属外壳主要应用在户外通信基站、园区弱电井旁、厂区边缘通信节点这类场景，用来承载通信中继、信号转换、小型交换类设备，外壳本身需要兼顾防护、散热、安装便捷性几个核心需求，是通信配套设施里很常见的一类承载结构。从结构设计来看，整体采用立式长方体布局，顶部做了略微突出的檐边设计，这个结构不是单纯的造型处理，主要是为了户外使用时引导雨水顺着柜体侧面流下，避免顶部积水顺着门缝渗入柜体内部，顶部预留的小孔是馈线或者接地螺栓的安装位，安装时不需要额外在柜体顶部开孔，减少现场施工的密封处理工作量。柜体正面采用单开门结构，门锁采用内嵌式旋转锁具，锁具突出柜体表面的尺寸控制在5mm以内，避免户外安装时被外力磕碰损坏，同时内嵌结构也能减少雨水顺着锁具缝隙渗入的概率。门板上的阵列式散热孔采用冲压成型工艺，孔型为长圆形，排布密度经过计算，既保证足够的通风散热面积，又能防止大体积的杂物、虫鼠进入柜体内部，散热孔的冲压方向是从柜内向外冲，孔边的毛刺留在柜体外侧，不会划伤内部安装的通信线缆，同时外冲的孔边自带微小的向下倾斜角度，能减少雨水飘进柜体的概率。柜体的侧板和背板采用整板折弯成型，没有额外的拼接焊缝，整体结构强度更高，折弯处的圆角半径控制在板材厚度的1.5倍，既避免折弯处出现应力开裂，也不会因为圆角过大导致柜体拼接处出现过大的缝隙。柜体内部预留了两层安装板的固定位，安装板采用可调节高度的设计，适配不同尺寸的通信设备安装，

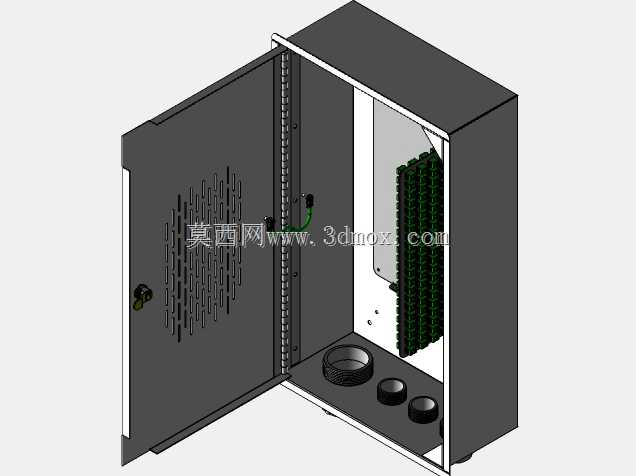

　　安装板上预留了标准的方形走线孔，方便设备之间的线缆布设，柜体底部预留了三个穿线孔，穿线孔自带橡胶护圈，避免穿线时划伤线缆外皮，同时底部的安装脚采用外翻边设计，安装时可以直接通过膨胀螺栓固定在混凝土基座上，不需要额外做安装支架，外翻边的孔位做了长圆孔设计，允许安装时存在±5mm的位置偏差，降低现场施工的对位难度。从设计思路上来说，这类外壳首先要满足IP54左右的防护等级要求，所以所有拼接处都设计了内嵌式的密封胶条安装槽，胶条采用发泡橡胶材质，关门时胶条的压缩量控制在30%左右，既保证密封效果，又不会因为压缩量过大导致关门阻力过大或者胶条过早老化。散热设计上没有采用额外的风扇，依靠门板上的自然通风孔实现空气对流，

　　因为这类柜体承载的通信设备功耗普遍在200W以内，自然散热完全可以满足内部温度控制要求，减少风扇这类易损件也能降低后期的维护工作量。板材选用上采用1.5mm厚的冷轧钢板，表面经过磷化处理后做户外粉末喷涂，涂层厚度控制在60-80μm，能适应户外日晒雨淋的使用环境，正常使用场景下防锈年限可以达到8年以上。安装边界方面，柜体整体宽度控制在600mm，深度400mm，高度1600mm，这个尺寸既可以容纳常规的19英寸标准通信设备，也不会因为体积过大占用过多的安装空间，柜体开门后的旋转半径为650mm，安装时需要在柜体正面预留至少700mm的操作空间，方便后期开门维护设备，柜体顶部距离上方遮挡物需要预留至少200mm的空间，

　　方便顶部线缆的布设和接线操作。柜体的侧边预留了并柜连接孔，如果现场需要扩容增加柜体，可以直接通过连接片将多个柜体拼接在一起，不需要额外做独立的基础，拼接处可以加装密封胶条，保证并柜后的整体防护性能。在细节处理上，柜体门板内侧预留了接地螺栓安装位，柜门和柜体之间采用铜编织带做接地连接，避免静电积累或者雷击时产生电位差，保护内部的通信设备不受损坏，柜体内部的所有焊接处都做了打磨喷塑处理，没有尖锐的毛刺，避免施工人员安装设备时被划伤。这类结构在建模时需要重点关注折弯系数的设置，因为整板折弯的结构如果折弯系数设置错误，会导致拼接处出现缝隙过大或者门板无法正常闭合的问题，散热孔的排布需要避开内部安装梁的位置，避免冲孔后影响柜体的整体结构强度，门锁和铰链的安装位需要预留足够的安装间隙，保证配件安装后开关门顺畅无卡顿。
