工业级4千瓦三相变频控制器结构设计

　　这款4千瓦级三相频率控制装置，是工业电控系统里负责异步电机调速的核心执行部件，日常在生产线输送段、小型风机水泵调速、轻工机械传动工位都能见到它的身影，区别于大型柜体式变频单元，这款紧凑型设计的装置更适合分布式安装的电控场景，不需要占用整块柜内安装空间，可就近固定在电机旁的支架或者设备侧壁上，大幅缩短动力线缆的铺设长度，减少线损带来的功率衰减。从结构设计逻辑来看，整个壳体采用分体拼接式结构，主体散热壳体采用压铸铝材质成型，侧面预留多组平行通风格栅，格栅的倾斜角度做了专门优化，既可以保证内部IGBT模块工作时的热空气顺利导出，又能避免车间环境里的飞溅水滴、金属碎屑直接落入腔体内部，防护等级可以满足常规工业车间的使用要求。

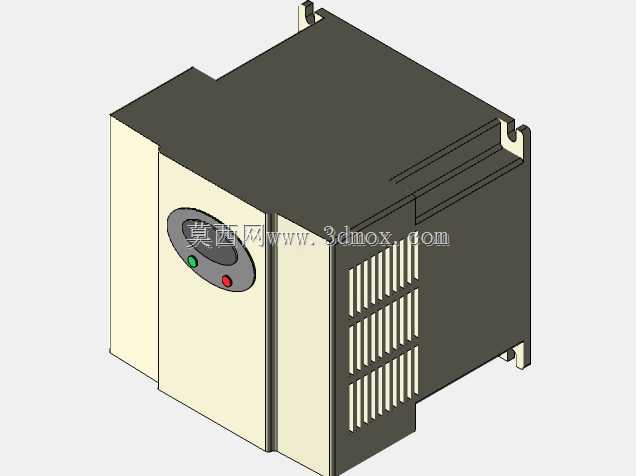

　　正面操作区域做了内凹式设计，状态指示灯嵌入在操作面板的椭圆区域内，运行、故障状态的指示点位做了差异化颜色区分，操作人员在距离设备1-2米的巡检位置就能快速识别设备运行状态，不需要凑近查看细小的显示屏字符。安装结构上，壳体上下两端预留了卡扣式安装挂耳，挂耳的开孔尺寸适配行业通用的35mm标准导轨，也可以通过螺丝直接固定在安装板上，两种安装方式兼容，不需要额外制作转接安装件，现场施工时可以根据柜内空间灵活选择固定方式。接线腔体隐藏在壳体下部的可拆卸盖板内，强电动力端子、弱电控制端子做了物理隔离分区，避免强电回路的电磁干扰串入控制信号线路，端子排的排布间距留足了压线操作空间，即便是采用16平方的多股动力线缆，也能顺利完成端子压接与固定，

　　不会出现线缆弯折半径不足导致的绝缘层破损风险。从实际使用的角度出发，这款装置的外形尺寸控制得非常紧凑，整体宽度不到150mm，深度在120mm左右，高度约200mm，在多台并排安装的场景下，相邻设备之间只需要预留10mm的散热间隙即可，不需要像大型变频器那样预留几十毫米的维护空间，对于空间紧张的小型设备电控箱来说，这种紧凑化的结构设计能大幅提升柜内空间利用率。设计过程中还考虑到了现场维护的便捷性，整个壳体的拼接螺丝全部采用统一规格的十字槽螺丝，维护人员不需要携带多种规格的螺丝刀就能完成壳体拆解，内部的驱动板、电容板都采用插拔式连接结构，更换故障部件时不需要逐根拆线，只需要拔下对应的板卡接插件就能完成替换，

　　大幅缩短现场故障停机的维护时间。散热结构的设计上，除了侧面的通风格栅，壳体背部还做了一体化的散热鳍片结构，鳍片的厚度与间距经过热仿真优化，在4千瓦额定功率持续输出的工况下，壳体表面温度可以控制在60摄氏度以内，不会出现局部过热导致的周边线缆老化加速问题，也不需要额外加装外置散热风扇，减少了因为风扇故障带来的设备停机风险。在设备选型匹配时，这款装置适配额定电流9A左右的三相异步电机，支持常规的V/F控制模式，可以满足大多数不需要矢量高精度控制的调速场景，比如输送带的速度调节、循环风机的风量调节、小型水泵的恒压供水控制，相比同功率的通用型变频器，这款紧凑型结构的装置成本更低，安装更灵活，非常适合OEM设备厂商批量配套使用。
