壁挂式户外防护电箱壳体结构设计

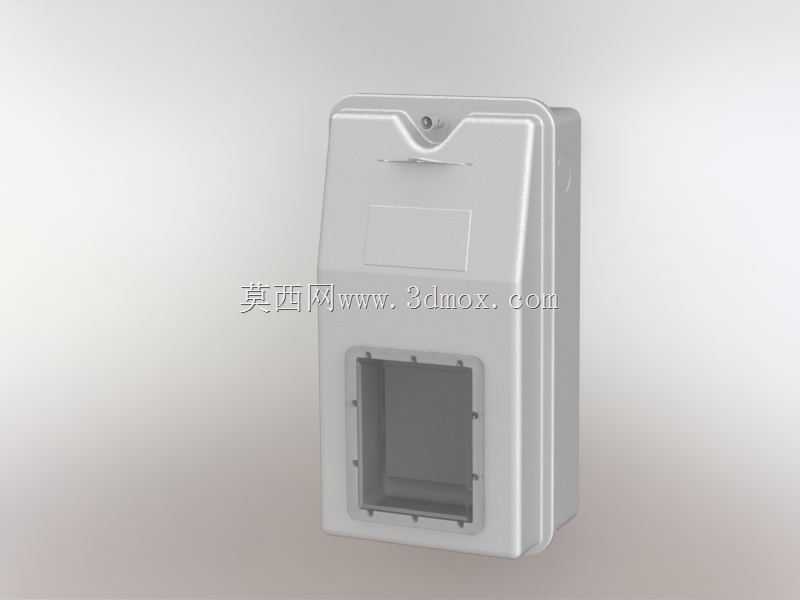

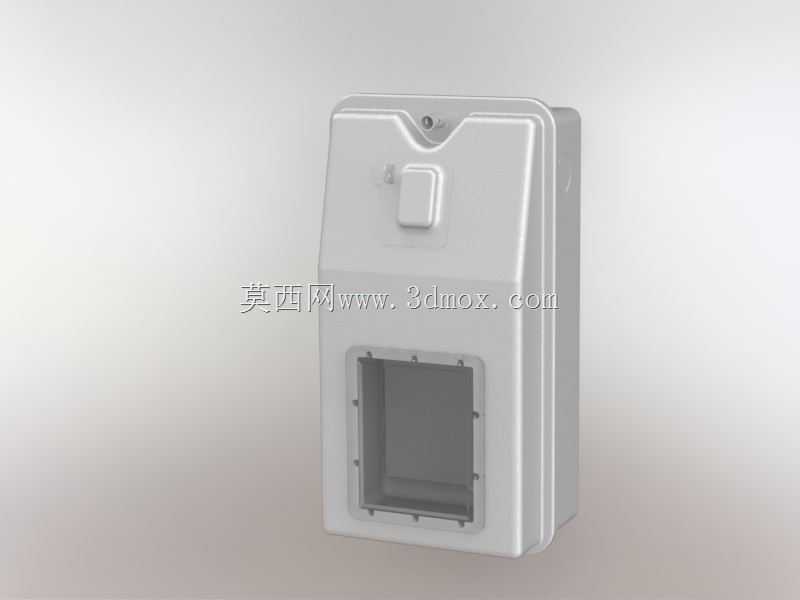

　　这款电箱壳体的三维建模，完全围绕户外低压配电场景的实际使用需求展开，日常多应用在厂区外墙、户外设备旁、居民楼公共区域这类需要就近分配低压电能、承载小型配电元件的场景，核心作用是给内部的断路器、接线端子、小型计量模块这类电气元件提供可靠的防护外壳，隔绝外界雨水、粉尘、意外触碰带来的安全隐患。从结构设计逻辑来看，整体采用壁挂式安装的布局思路，背部预留了贴合墙面的平整安装面，安装孔位做了内凹沉台设计，装配后固定螺栓的头部不会突出箱体背部，能保证箱体和安装墙面完全贴合，避免长期使用后螺栓部位积水锈蚀，也能减少墙面不平整带来的箱体形变问题。箱体正面的上半部分做了内凹的铭牌安装区域，这个区域的凹陷深度刚好匹配常规PVC铭牌的厚度，

　　粘贴或者铆接铭牌之后，铭牌表面和箱体正面齐平，不会因为日常搬运、擦拭剐蹭导致铭牌卷边脱落，上方的小凸台结构是预留的铅封孔位置，箱盖闭合后可以在这里加装铅封，避免非运维人员私自开启箱体引发用电事故。正面下半部分是嵌入式的透明视窗区域，视窗边框做了一圈均匀分布的螺丝固定位，安装透明PC耐力板之后，不需要开启箱门就能直接观察内部断路器的分合状态、计量模块的显示数值，视窗和箱体的贴合面预留了密封胶条的安装槽，胶条采用发泡硅橡胶材质，压缩量控制在30%左右，既能保证IP65级别的防护能力，又不会因为压缩量过大导致箱盖闭合后出现缝隙。箱体的侧边做了向内弯折的翻边结构，这种翻边一方面能提升薄钣金壳体的整体刚性，避免1.

　　2mm厚的冷轧钢板箱体在运输、安装过程中出现磕碰变形，另一方面翻边形成的引流槽可以让落在箱体顶部的雨水顺着侧边流走，不会顺着箱盖和箱体的拼接缝隙渗入内部。箱盖和箱体的连接采用隐藏式铰链结构，铰链内置在箱体侧边的翻边内部，外部没有突出的铰链部件，既减少了外力破坏铰链的风险，也让箱体整体外观更简洁，同时铰链的开合角度设置为110度，完全满足日常运维时开启箱门操作内部元件的空间需求，不会因为开合角度过小导致操作时箱门回弹夹手。箱体的底部预留了敲落孔结构，敲落孔的位置做了环形的应力槽，施工时只需要用螺丝刀敲击就能去掉对应孔径的孔盖，方便穿入进出线电缆，敲落孔周边预留了电缆防水接头的安装螺纹位，不需要额外开孔就能直接配套常规规格的格兰头，

　　保证进线部位的密封防护效果。从安装边界来看，这款电箱的整体厚度控制在150mm以内，突出墙面的尺寸不会过大，避免在公共通道安装时影响人员通行，箱体的边角全部做了R5的圆角过渡，没有尖锐的钣金棱角，能避免安装和运维过程中划伤操作人员。建模过程中对钣金的折弯系数做了精准匹配，所有折弯处的内R角和板材厚度匹配，保证实际钣金下料折弯后，各个拼接部位的缝隙均匀，不会出现尺寸偏差导致的装配错位问题，箱体内部预留了35mm标准导轨的安装位，还有两个独立的接地螺柱，分别用来连接箱门的接地跨接线和内部元件的接地导线，满足电气安全规范的要求。在结构强度校核上，箱体顶部做了微坡的斜面设计，角度为3度，既不会影响外观的平整性，又能避免顶部积水，同时斜面的冲压加强筋能提升顶部的承重能力，即使有少量积雪或者杂物落在顶部，也不会出现箱体顶部凹陷变形的问题。箱盖的闭合部位做了双层止口结构，外层止口挡住拼接缝隙，内层止口配合密封胶条，形成双重防水结构，即使遇到高压水枪冲洗或者暴雨天气，也不会有水渗入箱体内部。
