双层斜置式公共自行车停放架结构设计

　　在城市慢行交通系统的配套设施建设中，非机动车停放设施的空间利用率一直是市政规划、园区运维方重点关注的核心指标，常规地面平铺式自行车停放架单车位占用地面长度约1.8米，单位面积停放密度不足，在商圈出入口、轨道交通站点接驳区、高密度住宅小区非机动车库这类停放需求集中的区域，很容易出现车辆溢出停车区域、挤占人行通道、堵塞消防疏散路径的问题，这款斜置双层排布的自行车停放架，正是针对这类高密度停放场景做的结构优化设计。

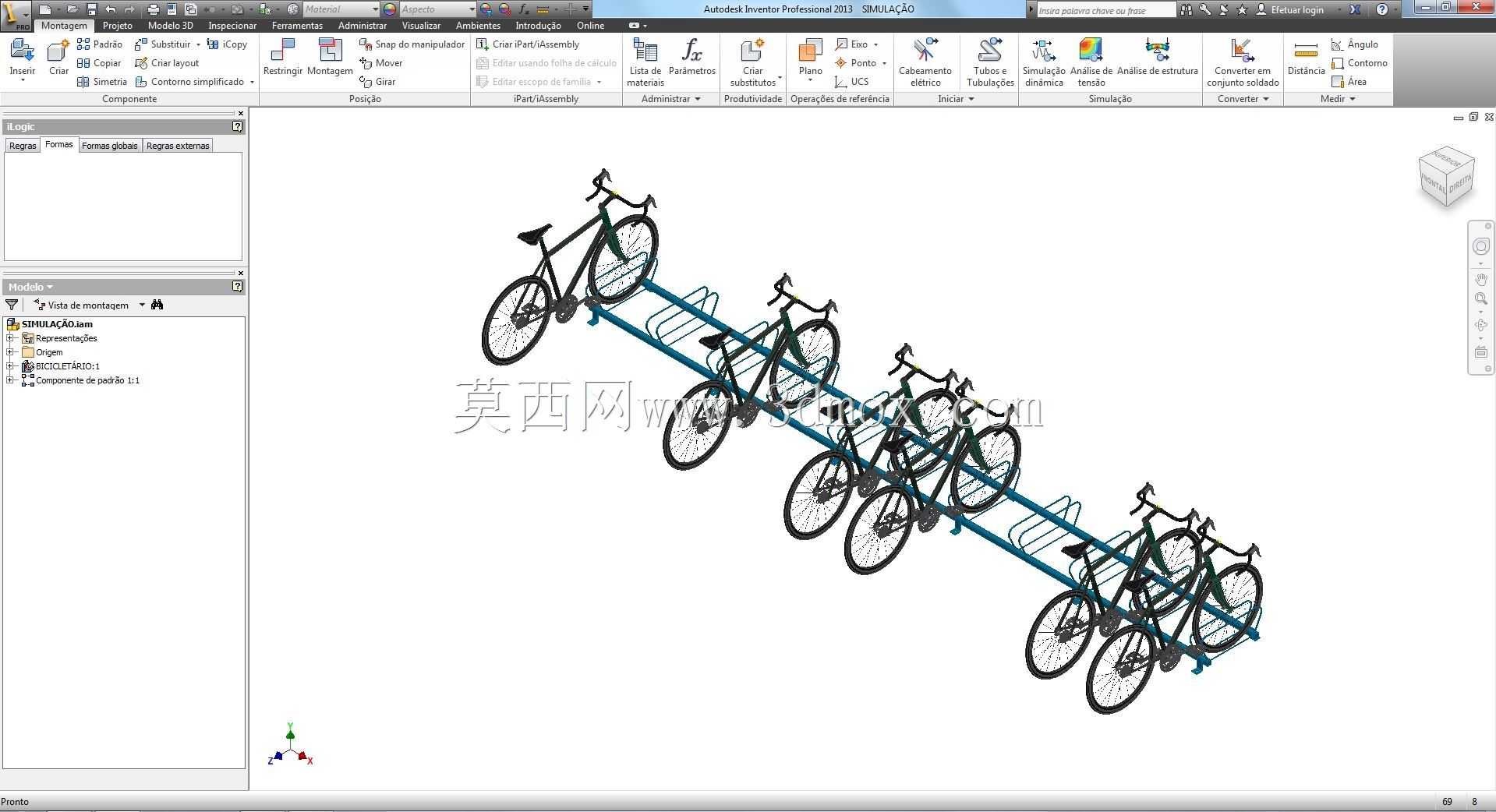

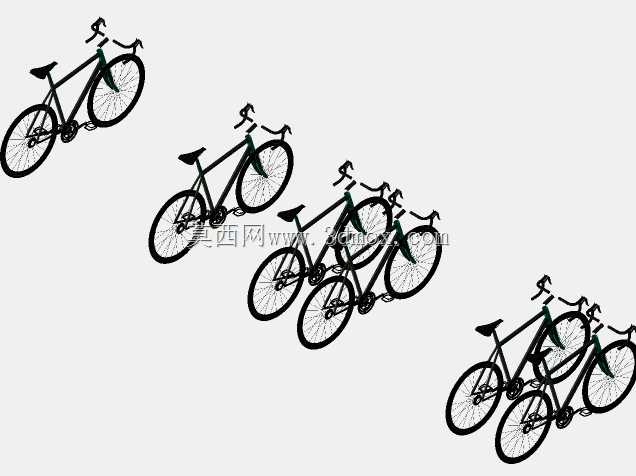

　　从实际使用逻辑来看，这款停放架采用高低错位的斜置轮槽设计，上层轮槽整体抬升一定高度，沿架体长度方向与下层轮槽形成半幅错位，相邻车位的自行车车把、脚踏部件不会出现互相干涉的情况，取放任意一台车辆时不需要挪动相邻车位的其他车辆，相比传统高低位垂直升降的双层停车架，这款结构不需要额外配置气弹簧助力抬升机构，用户只需要顺着轮槽的倾斜角度将车辆推入卡位即可完成停放，操作门槛更低，后期运维也不需要对活动助力部件做定期润滑、损耗更换，长期使用的故障点更少。

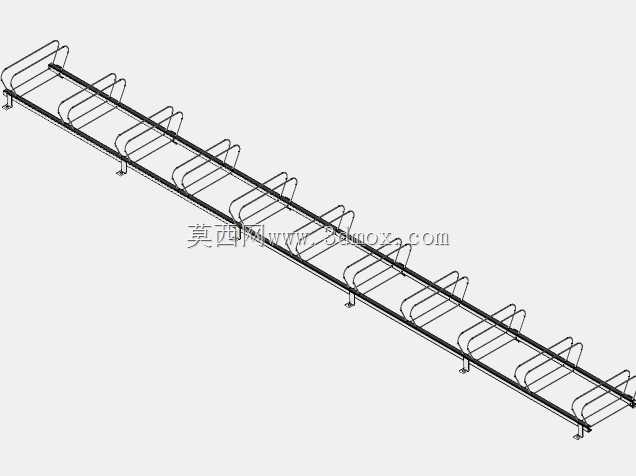

　　结构设计层面，架体主承载梁采用矩形截面型材焊接成型，整体沿长度方向做分段模块化设计，单段标准架体可容纳6台自行车停放，现场安装时可以根据可用场地的实际长度做多段拼接，不需要在现场做焊接作业，只需要通过膨胀螺栓将架体底部的安装固定板与硬化地面做锚固即可，安装边界的适配性很强，不管是室外透水砖铺装的人行道区域，还是室内环氧地坪的非机动车车库，只要地面平整度偏差在常规土建允许范围内都可以完成安装。轮槽部位采用弯折成型的钢板构件，开口宽度适配常规民用自行车、城市共享单车、电动自行车的轮胎宽度，轮槽入口处做圆弧过渡导角，用户推车入位时不需要精准对准槽口，顺着导角就能顺利滑入卡位，每个轮槽末端都设置有限位挡块，车辆推入到位后前轮会被挡块限位，不会因为外力滑动从架体上脱落。

　　从安装尺寸边界来看，这款停放架整体宽度控制在0.6米左右，相比平铺式停放架单车位0.6米的宽度占用，这款斜置双层结构单车位平均占用地面长度仅为0.9米，同等地面长度下的停放容量可以提升一倍左右，架体上层的最高点位距离地面高度控制在1.2米以内，普通身高的用户不需要踮脚就可以完成上层车辆的取放操作，不会出现过高导致操作费力的问题。架体整体做户外级防腐表面处理，可以适应室外日晒雨淋的使用环境，不会因为长期户外使用出现锈蚀掉漆的问题。在实际场景适配中，这类停放架不仅可以用于市政公共区域的非机动车停放点，也可以用于产业园区员工非机动车库、高校宿舍区停车区、商业综合体非机动车接驳点的规划建设，在有限的地面空间内最大化提升停放容量，同时保持停车区域的整齐有序，避免乱停乱放导致的空间浪费与通行阻碍。设计过程中也充分考虑了不同车型的适配性，轮槽的倾斜角度经过反复验证，不管是小轮径的折叠自行车，还是常规轮径的山地车、城市通勤车，都可以顺利推入卡位停放，不会出现轮径不匹配导致的卡滞、停放不稳的问题。架体的承载能力经过结构校核，单车位可以承载最大25kg的常规非机动车重量，长期使用不会出现主横梁变形、轮槽弯折的问题，整体结构的冗余量充足，可以应对高频次使用场景下的损耗。
