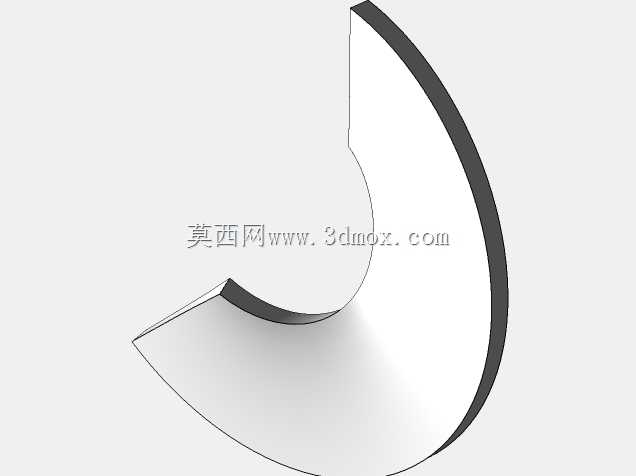

ASTM A36材质螺旋形平面切面构件

　　在工业输送、物料导流以及非标工装的结构搭建场景里，这类带缺口的螺旋形平面切面构件，常作为螺旋溜槽的分段导料面、螺旋输送设备的侧壁承托片，或是大直径管道内部的导流整流片使用，区别于整圈连续的螺旋叶片，这种带开口的平面切面结构，能够适配设备检修口预留、物料观察窗开设的实际需求，避免整圈螺旋结构在设备维护时需要整体拆卸的麻烦。从实际使用场景来看，这类构件多安装在有散状物料滑落导向需求的设备内部，比如粮食加工行业的螺旋溜槽、矿山筛分设备的导流段，或是小型化工粉体输送的转向导料位，依靠螺旋曲面的平缓倾角，让物料在自重作用下沿着切面匀速滑落，不会因为垂直落差过大产生物料破碎、粉尘飞扬的问题。

　　设计这类构件的时候，首先要确定螺旋的导程与内外径参数，内圈的圆弧直径要匹配设备内部的中心转轴直径，保证安装时构件内缘和转轴之间预留2-3mm的装配间隙，避免设备运行时构件和转轴产生摩擦剐蹭；外圈的圆弧直径则要和设备外壳的内壁尺寸匹配，安装后构件外缘和壳体内壁的间隙控制在5mm以内，防止细小物料从缝隙处漏出，造成物料卡滞或者设备内壁磨损。构件上的缺口位置并非随意开设，需要对应设备的进料口或者出料口位置，缺口的两个直边要做倒钝处理，避免尖锐边角在安装或者后期维护时划伤操作人员，同时缺口的边缘要和相邻的螺旋段切面做平滑衔接，保证物料经过缺口位置时不会出现卡顿、积料的情况。

　　材质选用ASTM A36碳素结构钢，是因为这类钢材的焊接性能优异，屈服强度能够达到250MPa以上，既可以直接焊接在设备的中心转轴和外壳支撑筋上，也能通过螺栓连接的方式固定在预设的安装位，面对散状物料的长期摩擦冲刷，表面的磨损速率处于可控范围，后期维护时只需要在磨损面堆焊耐磨层即可，不需要整体更换构件。从外形尺寸的边界来看，这类平面切面构件的厚度通常根据输送物料的密度调整，输送粮食、塑料粒子等低密度物料时，厚度选3-5mm即可满足强度要求，输送矿石粉、金属碎屑等高密度、高磨损性物料时，厚度需要提升到8-12mm，同时在构件的背面焊接加强筋，避免长期受物料冲击产生板面变形。

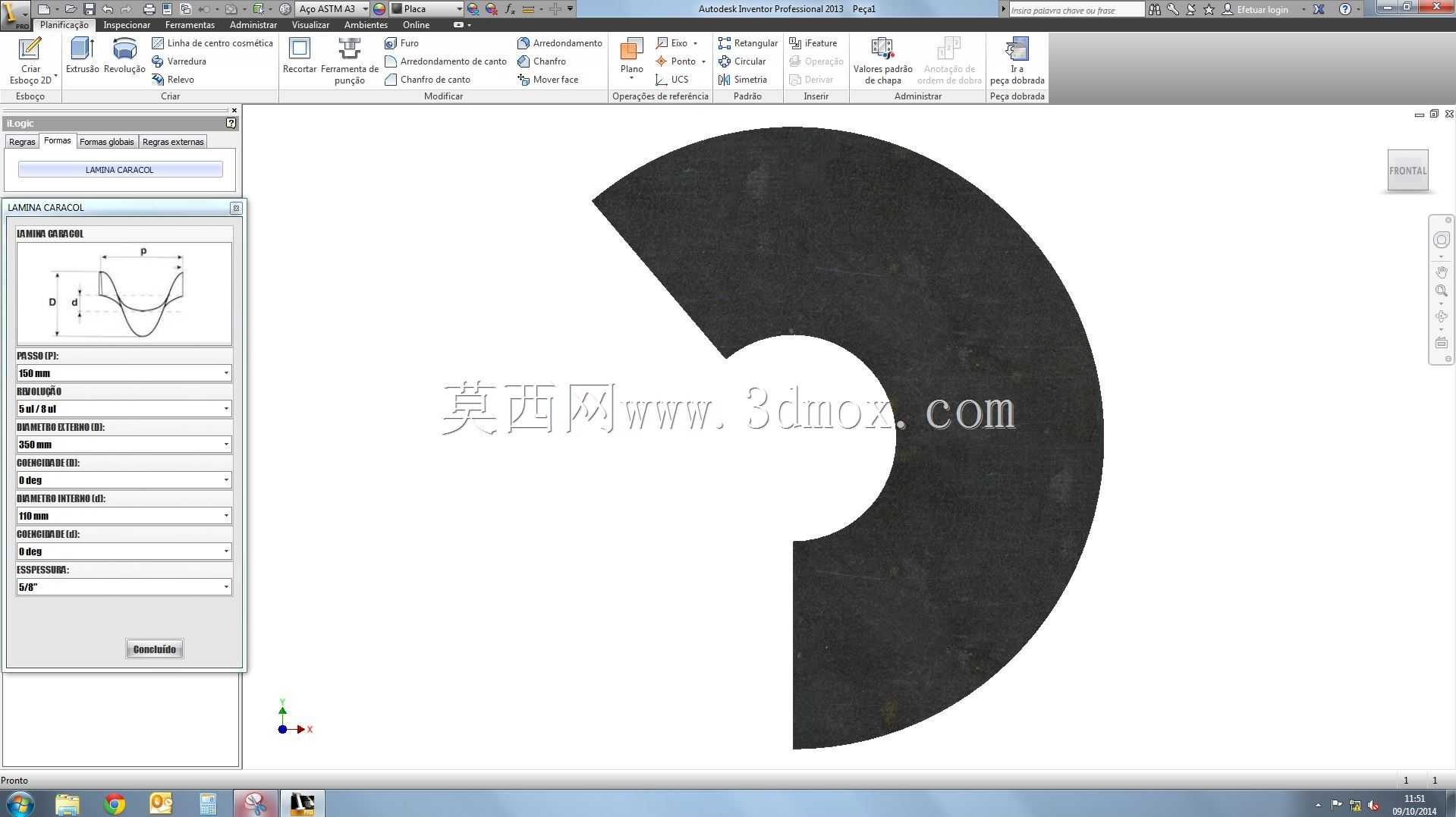

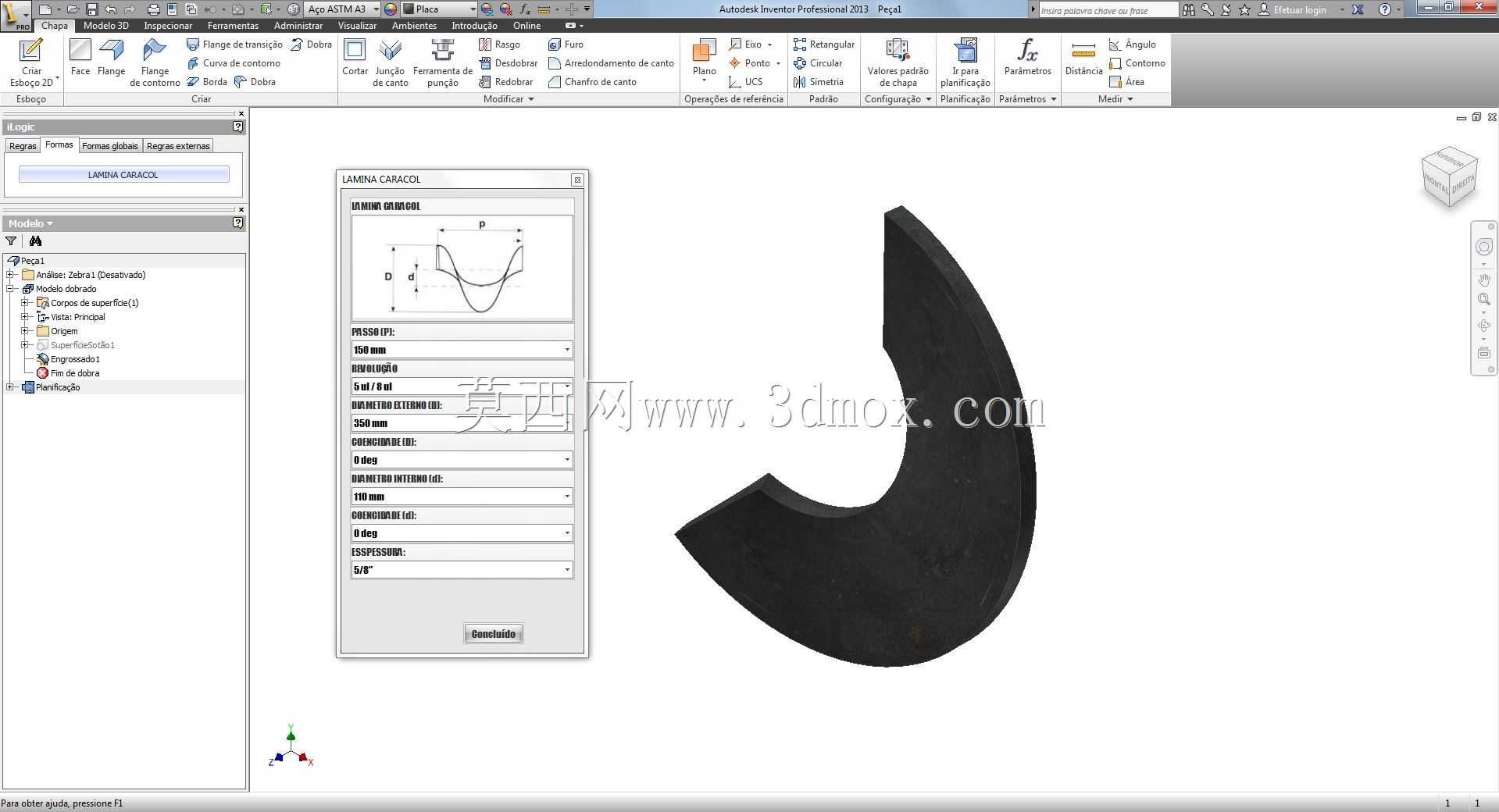

　　建模过程中需要注意螺旋线的生成逻辑，平面切面的螺旋升角要和整段螺旋设备的升角保持一致，不能出现局部角度偏差，否则物料经过该段时会因为坡面角度突变产生速度变化，轻则造成物料滑落速度不均，重则在角度突变位置形成积料堵塞。构件的两个端面要和相邻螺旋段的连接面保持平行，安装时可以通过点焊定位后再满焊固定，保证连接位置的曲面顺滑，没有凸起或者凹陷的台阶。另外这类构件在安装时不需要额外做表面处理，除非是在有腐蚀性物料的输送场景，才需要在表面做镀锌或者喷塑防腐处理，常规工况下保留钢材原始表面即可，粗糙的表面反而能适当增加和物料之间的摩擦力，避免物料滑落速度过快产生冲击。

　　在实际的设备装配中，这类螺旋形平面切面构件不需要复杂的安装定位，只需要提前在中心转轴上标记好螺旋升角的定位线，将构件内缘对准定位线点焊固定，再调整外圈和壳体内壁的间隙均匀后，焊接外圈的支撑点即可完成安装。相比整圈压制的螺旋叶片，这种平面切面构件的加工难度更低，不需要大型的螺旋叶片压制设备，通过等离子切割或者激光切割就可以直接从钢板上下料，再通过简单的压型就能够达到设计的曲面弧度，加工成本更低，后期更换也更加方便，尤其适合小型非标输送设备的小批量生产场景，能够有效缩短设备的生产加工周期，降低非标设备的制造成本。同时这种带缺口的结构设计，也方便在设备运行过程中通过缺口观察内部的物料输送状态，不需要拆开设备外壳就能够判断内部是否存在积料、堵塞的问题，日常巡检的效率更高。
