集成式液压动力单元总成结构设计

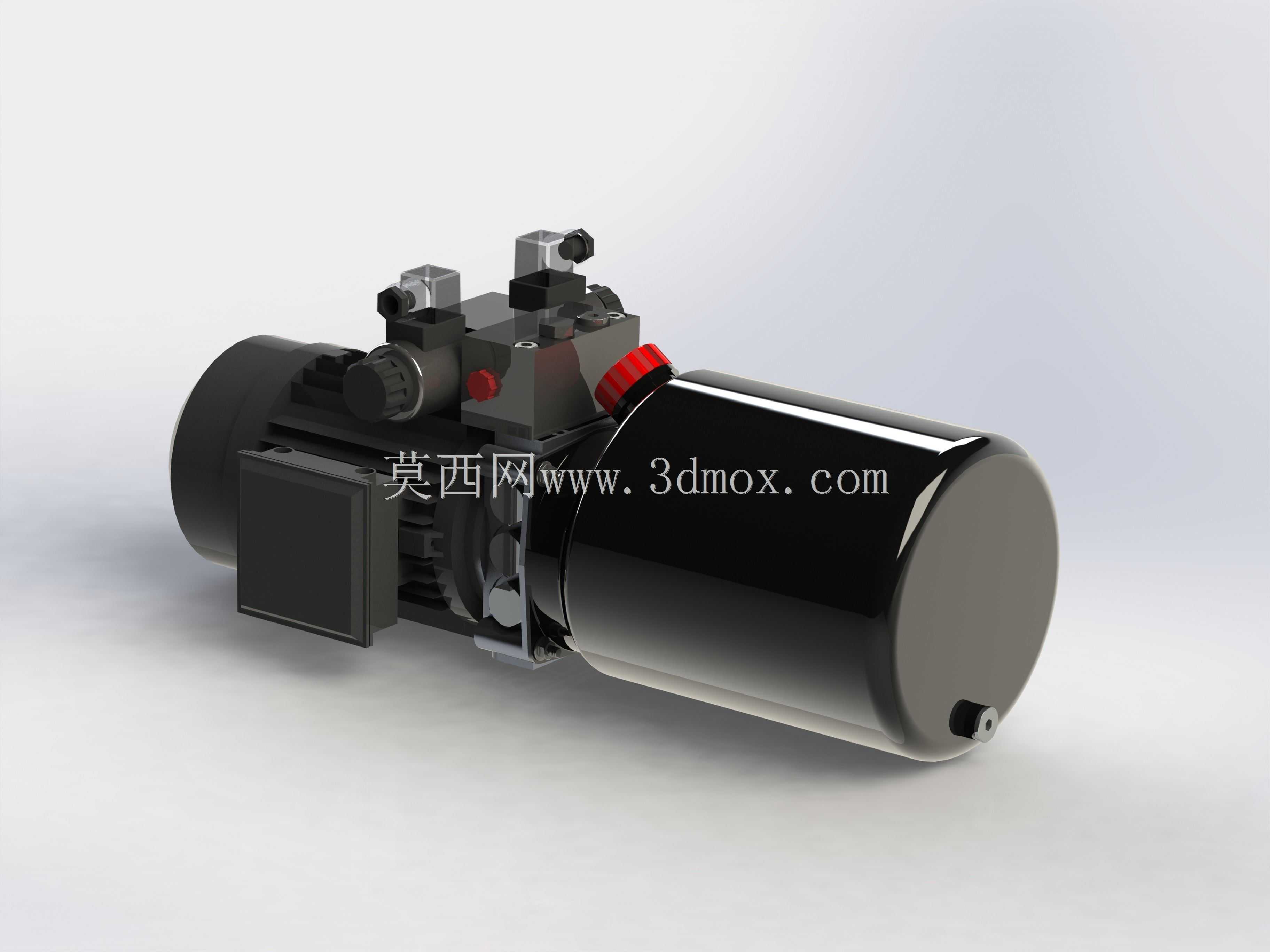

　　这套集成式液压动力单元，核心是将驱动电机、液压泵、储油腔体、电磁控制阀组通过紧凑布局整合为一体，主要用于各类需要小流量高压液压动力输出的设备场景，比如小型升降平台、叉车属具、环卫设备的辅助动作机构、轻型工装夹具的夹紧回路这类对安装空间有严格限制的场合。从结构布局来看，卧式布置的驱动电机直接与泵体端盖通过止口定位连接，省去了额外的联轴器安装座，电机输出轴直接插入泵体内花键套，传动路径短，同轴度容易保证，也减少了传动环节的功率损耗。储油腔体采用圆柱形筒体结构，直接集成在泵体的输出侧，筒体端盖预留了注油口与液位观察接口，筒体侧面加工了与阀组连通的油道孔，不需要额外布置外部吸油管路，既减少了管路泄漏点，也让整体结构更紧凑。

　　阀组部分采用叠加式安装结构，电磁换向阀、溢流阀、单向阀直接固定在泵体的集成阀块上，阀块内部加工有连通各阀口的内部油道，外部仅需要预留执行机构的连接油口，用户安装时只需要对接执行元件的油管即可，不需要自行搭建阀组管路，大幅降低现场安装的配管工作量。设计过程中优先考虑了总布置阶段的占位需求，各部件的外形尺寸按照常规量产同规格元件的实际安装边界做了等比例还原，电机的安装法兰尺寸、接线盒位置、筒体的外径与长度、阀组的安装高度与各阀件的操作空间都做了预留，在做设备整体布局时可以直接调用该模型核对安装间隙，避免后续设计出现干涉问题。需要注意的是，该模型侧重整体布局的尺寸匹配，内部的零件细节比如泵体的配油盘结构、电机内部的绕组、

　　阀组的内部阀芯结构并未做完全还原，不能直接用于零件的加工生产，也不适合作为施工阶段的详细设计图纸使用，仅适用于设备方案阶段的总布置占位、动作原理演示、安装空间校核这类场景。从安装边界来看，电机尾部的散热风罩外圆、筒体底部的安装面、阀组顶部的电磁铁接线端是整个单元的三个极限尺寸位置，在做安装机架设计时，需要在电机尾部预留至少20mm的散热空间，阀组顶部预留接线与手动操作按钮的操作空间，筒体底部的安装脚需要按照三点支撑的形式设计固定位，保证运行时的稳定性。油口位置集中布置在阀组的侧面，距离安装面的高度统一，方便用户统一排布油管走向，避免管路出现弯折半径过小的问题。电机的接线盒位于电机壳体的侧上方，出线方向可以根据安装需求调整角度，

　　适配不同设备的走线方向。集成的溢流阀调整端位于阀组侧面，不需要拆解阀组即可完成系统压力的调整，日常维护的操作空间也在模型中做了预留，在做周边结构设计时不会出现遮挡调整口的问题。这套动力单元的设计思路核心是高度集成化，将分散的液压系统元件整合为一个独立的功能模块，用户不需要单独采购电机、泵、油箱、阀组再自行组装，减少了设计选型的工作量，也降低了组装过程中出现的管路接错、密封失效等问题，对于小功率液压系统的设备设计来说，这类集成单元是目前应用非常广泛的方案。
