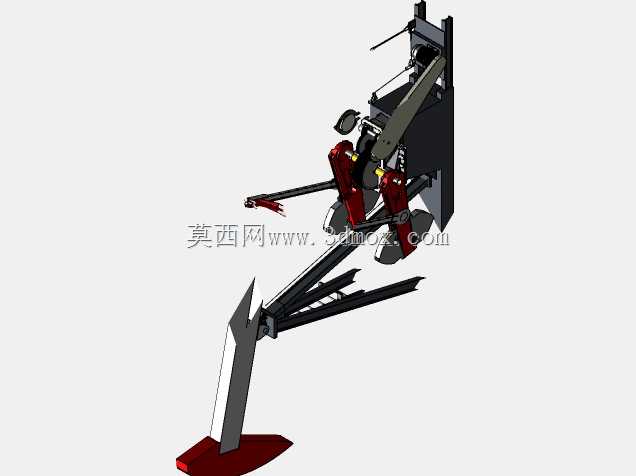

油田采油作业马头式抽油动力装置结构

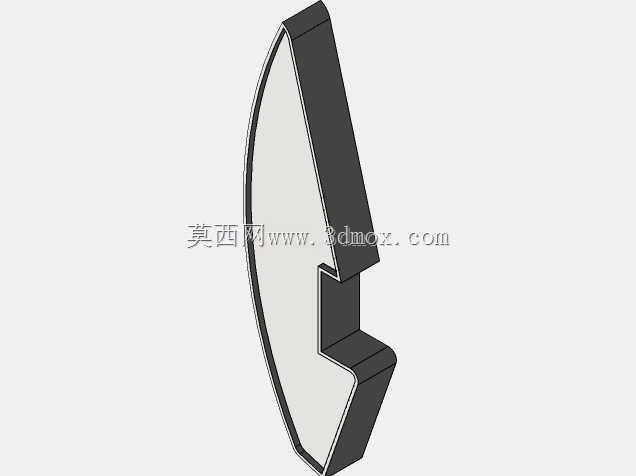

　　下行程位移量，让悬绳器在整个往复运动过程中始终保持对中状态，避免抽油杆出现偏磨，这一结构的曲率半径需要根据游梁的摆角范围、连杆长度、曲柄回转半径做联动校核，既要保证最大冲程时悬点不脱离压头的弧形支撑面，也要避免冲程末端出现硬碰撞，减少传动系统的冲击载荷。整个装置的安装边界需要结合井场的井口坐标确定，设备基础采用现浇混凝土结构，基础顶面的水平度误差需要控制在千分之二以内，设备中心和井口套管中心的同轴度偏差不能超过5毫米，否则长期运行会造成抽油杆偏磨、盘根密封失效等问题。从功能特性上看，马头结构的抽油装置相比常规直游梁结构，前端的压头配重可以平衡一部分井下抽油杆柱的重量，降低减速箱输出轴的峰值扭矩，配套的平衡块调整结构可以根据不同井深、在陆上油气开采的地面生产环节，这类马头构型的抽油装置是有杆采油系统里的核心地面执行单元，多数部署在低渗透油井、中后期产能递减的常规油井井场，承担着将井下数百到数千米深度的原油持续举升到地面管线的核心作用，和常规曲柄平衡抽油机相比，马头结构的压头设计能够在游梁前端形成更稳定的力臂传导路径，降低换向过程中的载荷波动，尤其适合稠油井、含蜡量较高的油井长期连续作业场景，在西北戈壁、东北平原、华北油田的连片井场里，这类结构的设备常年在野外露天环境下24小时不间断运行，需要耐受-40℃到45℃的环境温差，以及风沙、雨雪、强紫外线的长期侵蚀。从结构设计逻辑来看，马头压头部分的弧形轮廓是整个装置的关键受力部位，设计时需要匹配抽油杆的最大上行程、

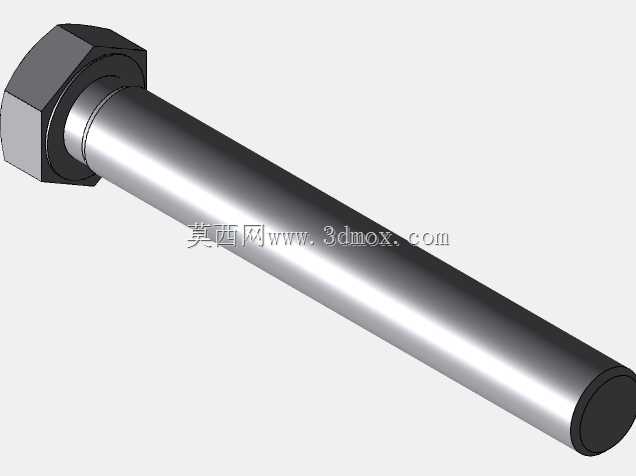

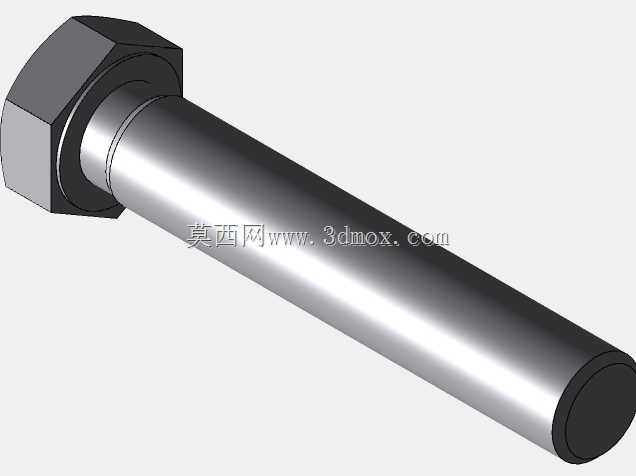

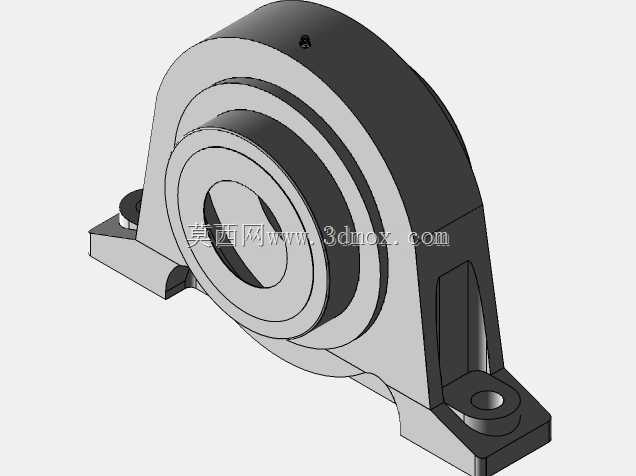

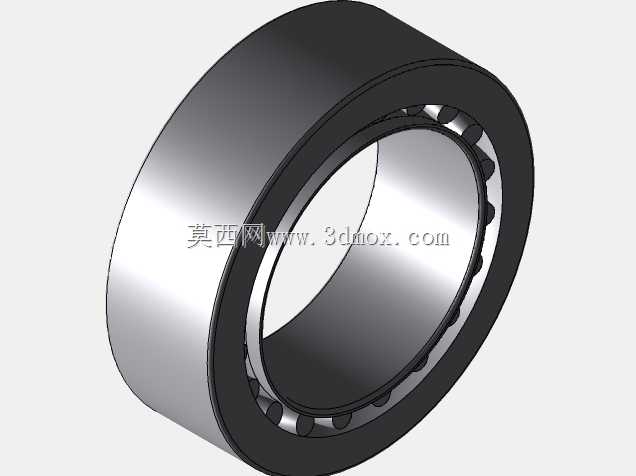

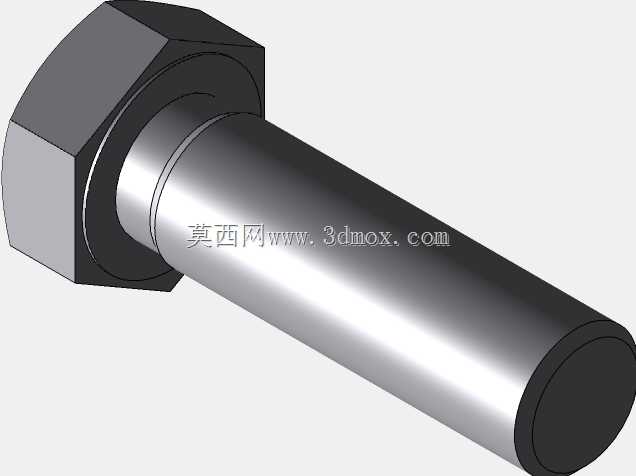

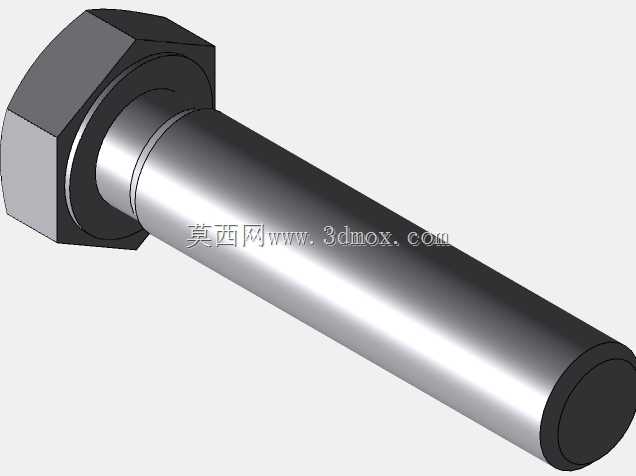

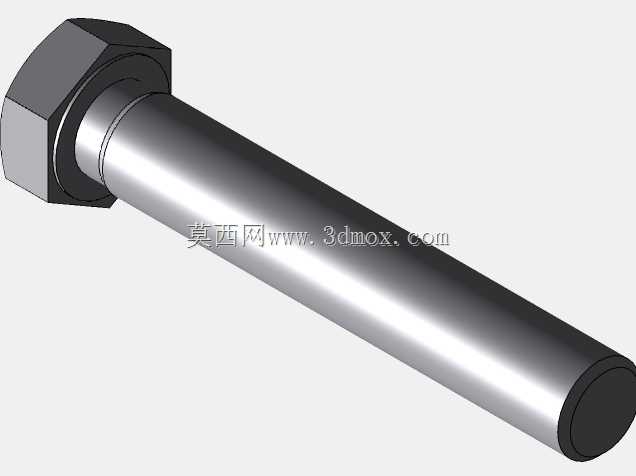

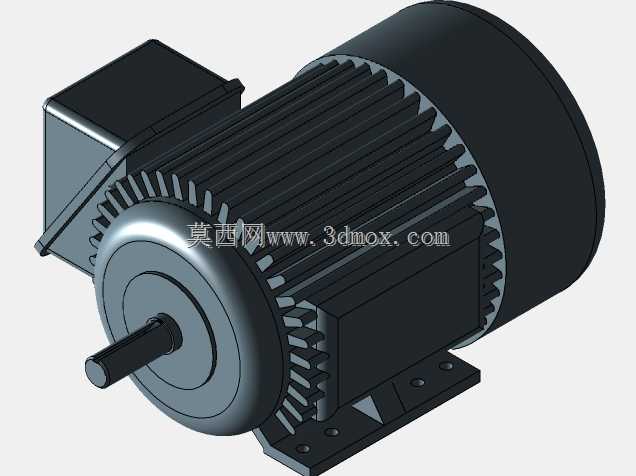

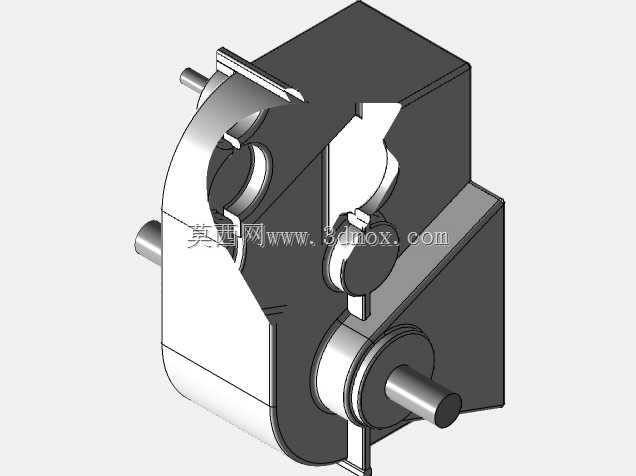

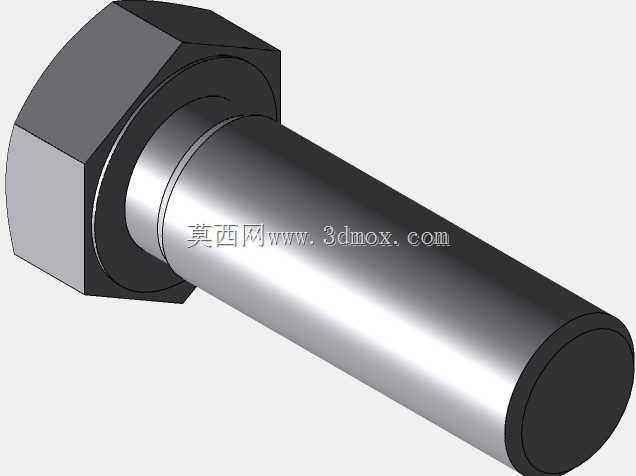

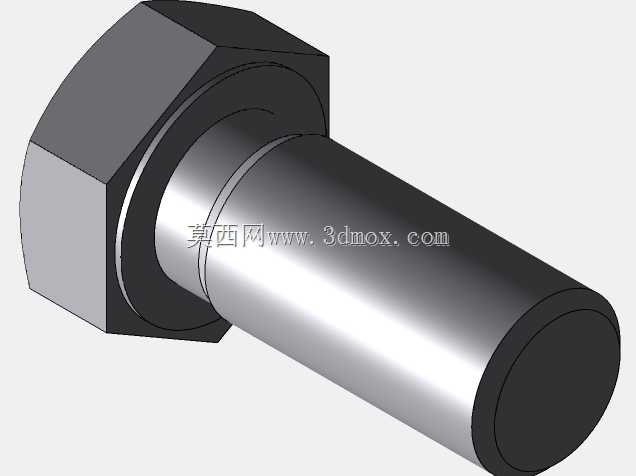

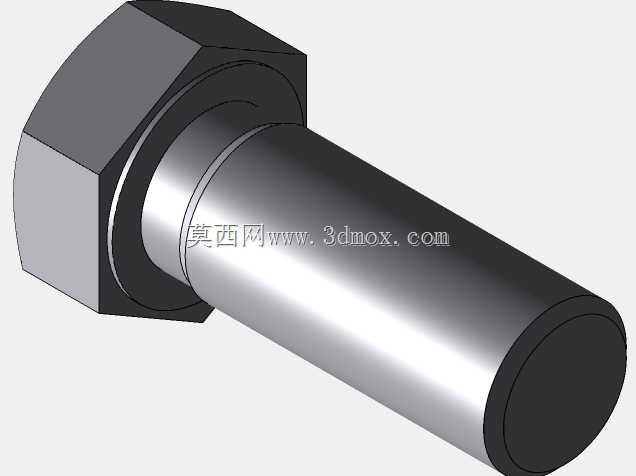

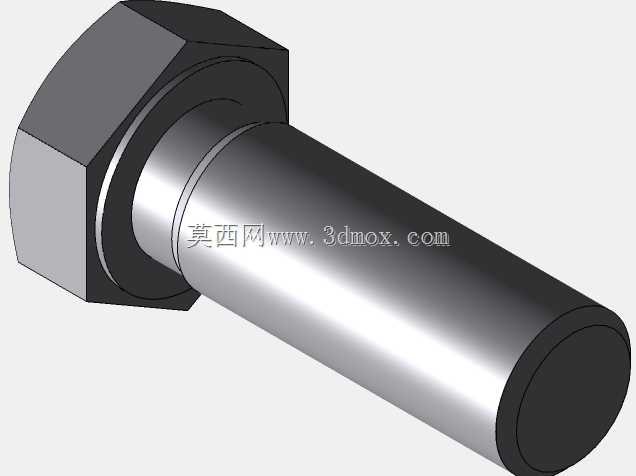

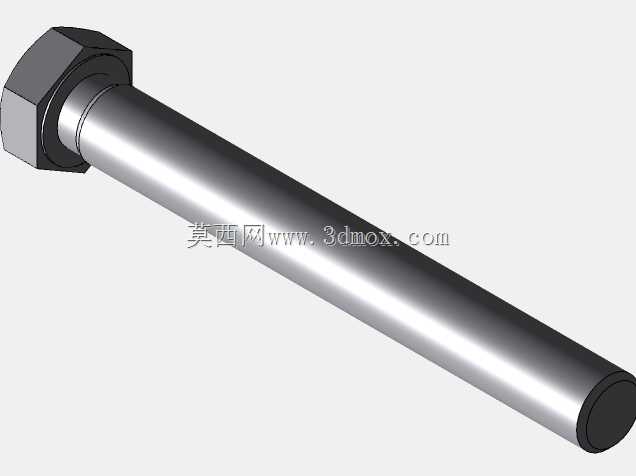

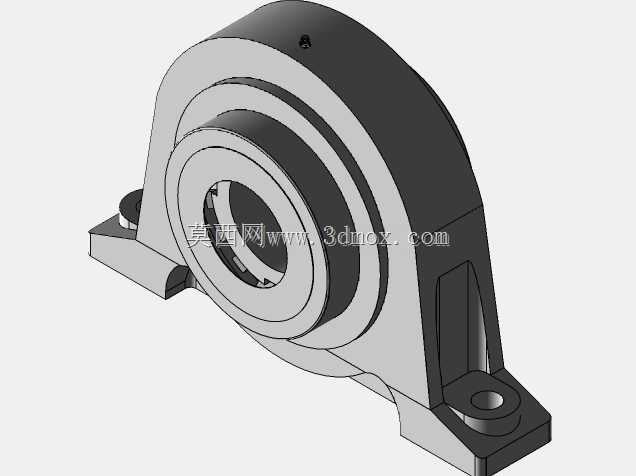

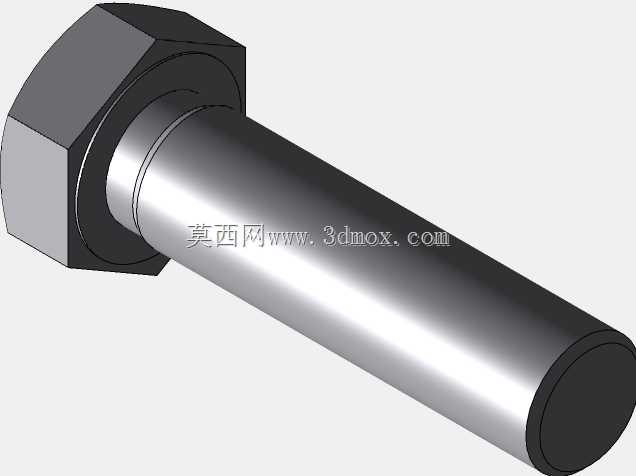

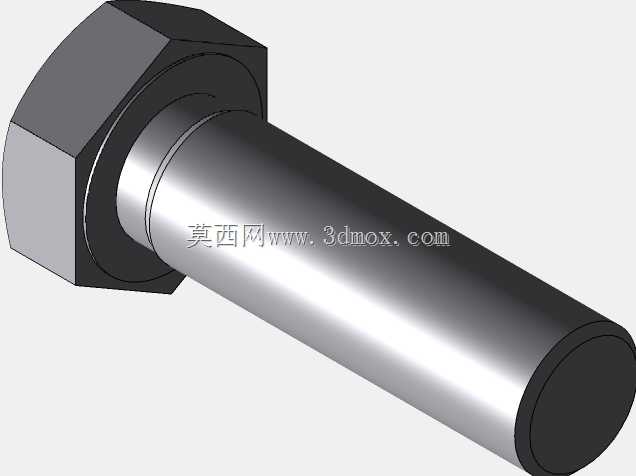

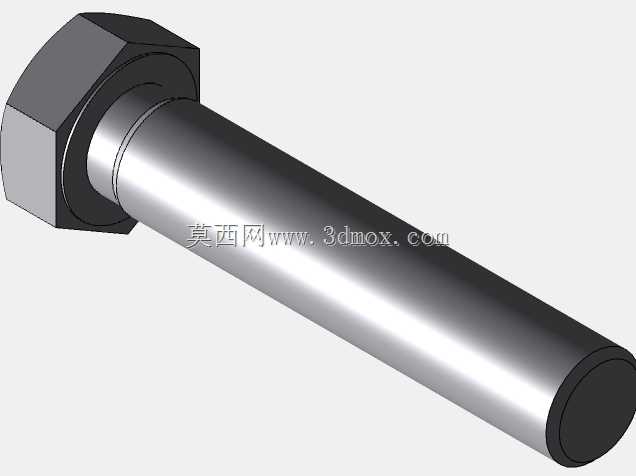

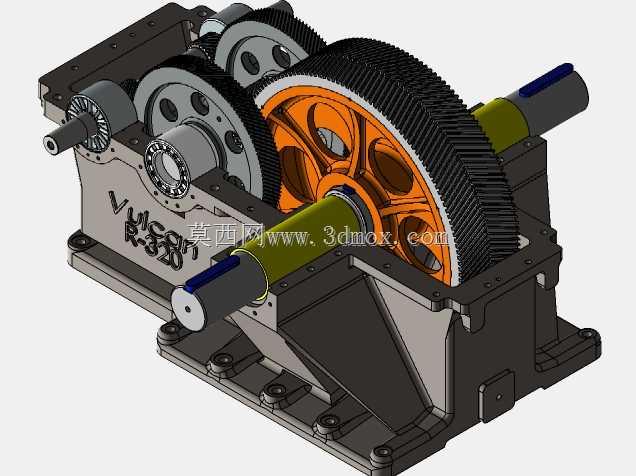

　　不同原油粘度的载荷特性做动态调整，让电机的运行电流在上下行程保持相对均衡，减少无用功损耗。设计过程中，马头部分的焊接结构需要做有限元应力分析，在悬点最大载荷工况下，结构的最大应力不能超过材料屈服强度的三分之一，焊缝需要做全熔透探伤，避免长期交变载荷下出现疲劳开裂；压头表面的弧形面需要做耐磨处理，因为悬绳器的钢丝绳在往复运动中会和压头表面产生持续摩擦，普通碳钢表面在野外环境下运行2到3年就会出现明显的磨痕，耐磨层的厚度需要保证在5毫米以上，硬度达到HRC45以上才能满足长期使用要求。在实际选型匹配时，需要根据油井的日产液量、泵挂深度、原油物性参数确定对应的冲程、冲次参数，马头结构的尺寸设计直接决定了最大冲程长度，冲程越长，相同冲次下的泵排量越大，适合产能较高的油井，但对应的设备整体尺寸、基础承重要求也会相应提升；如果是低产井，就需要匹配更小尺寸的马头结构，降低设备整体的制造成本和运行能耗。整个传动链路从电机输出动力，经过三角带传动到减速箱输入轴，经过二级齿轮减速后带动曲柄做圆周运动，曲柄通过连杆带动游梁绕支架轴承做往复摆动，前端的马头压头就会带动悬绳器、抽油杆做上下往复运动，完成井下抽油泵的进油、排油循环，这一整套运动机构的各铰接点都采用密封式轴承结构，注油周期可以达到6个月以上，减少野外运维的工作量。在安装作业环节，马头部分和游梁前端的连接采用铰制孔螺栓定位，连接面的贴合率需要达到75%以上，螺栓预紧力按照设计扭矩值对称紧固，

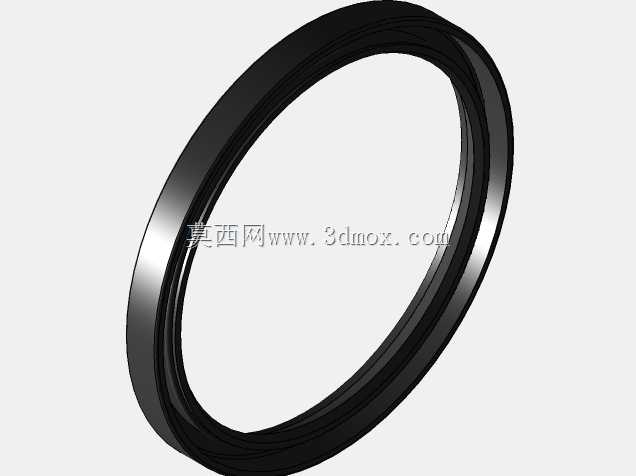

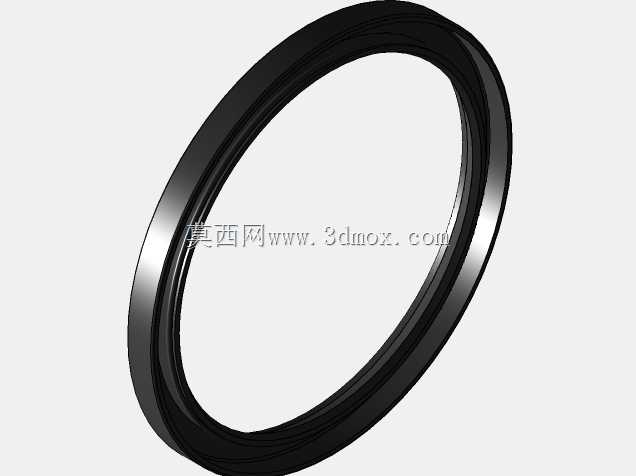

　　避免运行过程中出现连接松动；设备安装完成后需要做空载试运转，连续运行2小时以上，检查各铰接点的温度、振动情况，确认马头压头的运动轨迹和井口对中，没有偏磨、卡滞的问题之后才能带载运行。针对北方冬季低温环境，这类装置的减速箱需要加注低凝点齿轮油，电机采用低温适配型号，避免低温启动时出现载荷过大烧毁电机的问题；在风沙较大的区域，各轴承部位的密封结构需要增加防尘密封圈，防止沙尘进入轴承滚道造成早期磨损。从结构建模的角度来看，马头部分的弧形轮廓需要和整个游梁摆动机构做运动仿真校核，模拟整个冲程范围内悬点的运动轨迹，验证钢丝绳和压头表面的接触位置始终在弧形面的有效范围内，不会出现脱槽、偏磨的问题；同时要做运动干涉检查，确认游梁摆动到最大上、

　　下极限位置时，马头部分和支架、井口操作平台之间留有足够的安全间隙，间隙值不小于100毫米，避免运行过程中出现碰撞。这类设备的结构设计经过了几十年的现场应用迭代，马头压头的构型已经形成了相对成熟的系列化尺寸，对应不同的额定悬点载荷，从8型、10型到16型不等，不同载荷等级的马头结构壁厚、加强筋布置都有对应的设计规范，在保证结构强度的前提下尽可能降低设备自重，减少制造过程中的钢材消耗，同时降低基础的承重要求。在日常运维过程中，巡检人员需要定期检查马头压头的磨损情况、连接螺栓的紧固状态、悬绳器的对中情况，如果发现压头弧形面出现深度超过2毫米的磨痕，就需要及时做补焊打磨处理，避免磨痕进一步扩大造成钢丝绳损伤；如果发现对中偏差超过允许范围，就需要调整游梁的安装位置，重新校准中心，避免长期偏磨造成抽油杆断脱事故。
