带光反馈补偿功能的LED射灯结构设计

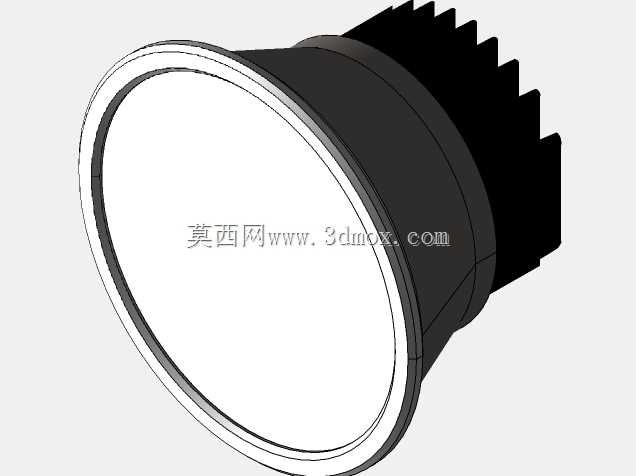

　　在商用展陈照明、工业设备状态指示、家居重点照明这类对照色一致性、亮度稳定性有要求的场景里，普通LED射灯长期工作后出现的光衰、色温偏移问题，往往会造成展陈区域视觉效果偏差、设备指示信号辨识度下降的问题，这款带光反馈补偿的LED射灯结构，就是针对这类实际使用痛点做的结构方案。从实际安装适配性来看，这款射灯采用标准MR16灯脚接口，整体最大外径控制在50mm，灯体总高度含插脚为46mm，能够直接适配市面上绝大多数常规射灯开孔支架、GU5.3灯座，不需要额外改造安装位，替换原有同规格射灯时不需要调整吊顶开孔尺寸或者设备安装槽位，安装边界完全匹配现有通用射灯的装配公差，灯杯外侧的散热筋高度控制在3mm以内，安装后不会和支架内壁产生干涉，

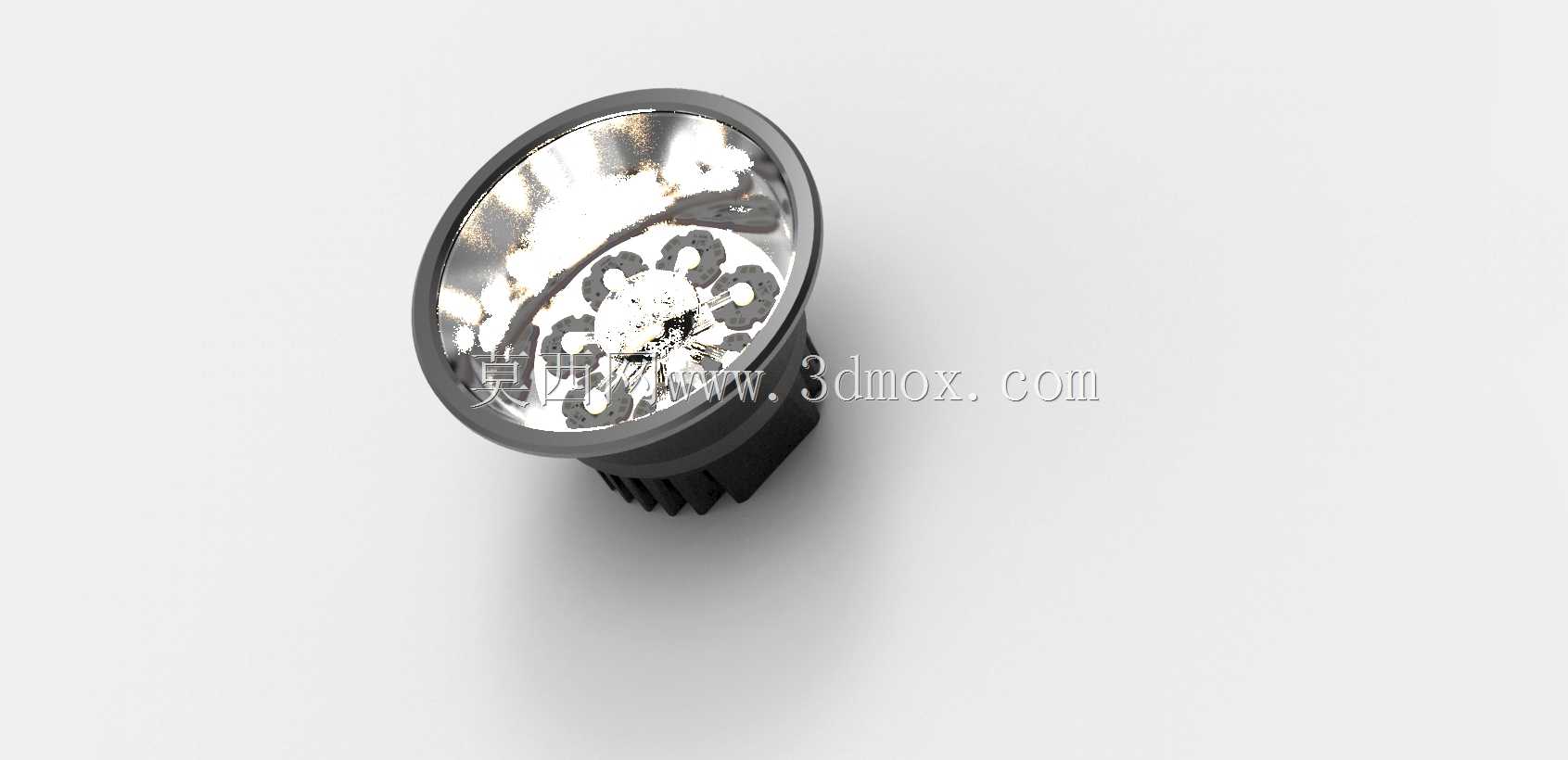

　　插脚采用标准铜质镀镍结构，插入灯座后的接触电阻控制在5mΩ以内，避免长期通电出现接触发热的问题。设计之初最先考虑的是光反馈传感器的布置位置，没有把传感器放在灯板背面或者灯体外侧，而是将其布置在反光杯内侧的边缘盲区位置，这个位置既不会遮挡主出光路径造成光斑暗区，又能直接接收到LED灯珠发出的直射光线与反光杯反射的混合光线，采集到的光色、亮度数据更接近实际出光效果，避免因为传感器采集位置偏差导致补偿逻辑误判。灯板采用铝基覆铜板结构，LED灯珠呈环形阵列布置在传感器周围，每颗灯珠的焊接位置都做了0.1mm的下沉槽设计，贴装后灯珠发光面高度差控制在0.05mm以内，保证所有灯珠的光线都能准确入射到反光杯的抛物面反射段，

　　不会出现光线偏折导致的光斑边缘黄圈问题。反光杯采用真空镀铝PC材质，内表面做了橘皮纹雾化处理，不是单纯的镜面反射结构，这样处理后出光角度控制在36度，光斑中心照度均匀度达到0.85以上，不会出现中心亮度过高边缘衰减过快的问题，同时反光杯和灯体的配合采用卡扣式结构，配合间隙控制在0.1mm，装配后不需要打胶固定，后期如果需要更换灯板或者传感器，直接撬开卡扣就能拆解，维护便利性比胶粘结构提升很多。灯体外壳采用阻燃PA66加30%玻纤材质，表面的散热筋沿圆周方向均匀分布，单根散热筋厚度1.2mm，筋间距2mm，在自然对流条件下，灯珠满功率工作时的结温能控制在65摄氏度以内，比同功率无散热筋结构的结温低18摄氏度左右，

　　能有效减缓LED灯珠的光衰速度，延长整体使用寿命。内部的走线槽做了圆角过渡处理，传感器的信号线和灯珠的供电线分槽布置，避免供电线的电流干扰传感器的光信号采集，保证反馈数据的准确性，灯体尾部的插脚和内部驱动板的连接采用焊片压接结构，避免焊接虚焊导致的接触不良问题。实际使用过程中，传感器实时采集当前出光的亮度与色温数据，将信号传递给配套的驱动电路，驱动电路根据采集到的数据动态调整每一路LED灯珠的供电电流，当某颗灯珠出现亮度衰减或者色温偏移时，自动调整对应通道的电流参数，保证整个射灯在全生命周期内的出光效果保持一致，不会出现使用一段时间后亮度变暗、颜色偏黄或者偏蓝的问题。在结构验证阶段，针对安装公差做了适配性测试，当灯座和射灯的同轴度偏差在1度以内时，不会影响插脚的正常接触，也不会导致出光角度偏移；针对不同厚度的安装支架，插脚的有效接触长度做了8mm的冗余设计，支架厚度在1mm到5mm之间都能可靠接触，不会出现插接过松或者插不到位的问题。反光杯的边缘做了0.5mm的翻边结构，装配后刚好压住灯板的边缘，不需要额外设置灯板固定柱，减少了零件数量，整体装配只需要依次放入灯板、反光杯、卡上尾部插脚座三个步骤，装配效率比螺丝固定灯板的结构提升40%左右。
