自动化设备用环形集成照明光源结构

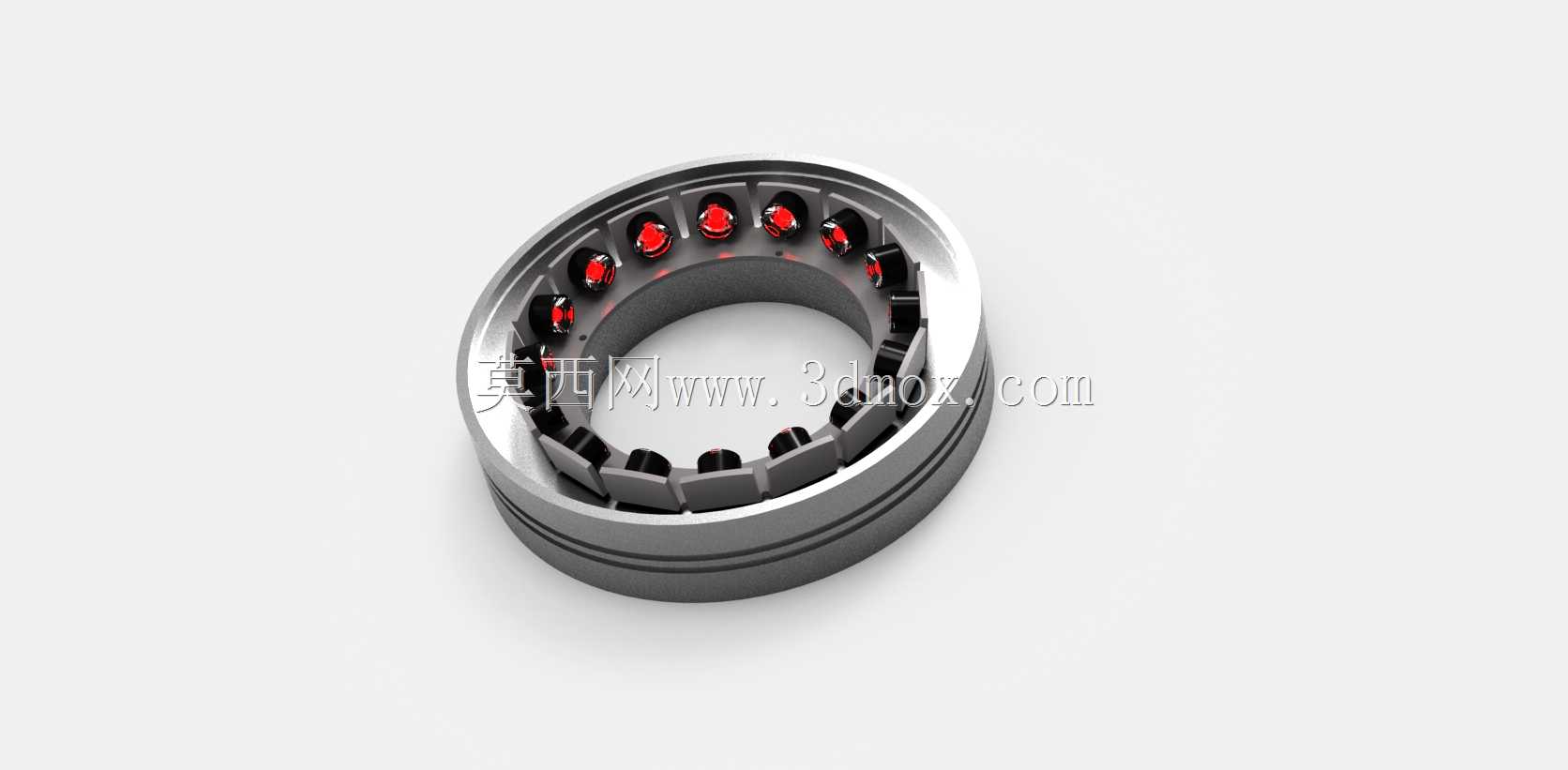

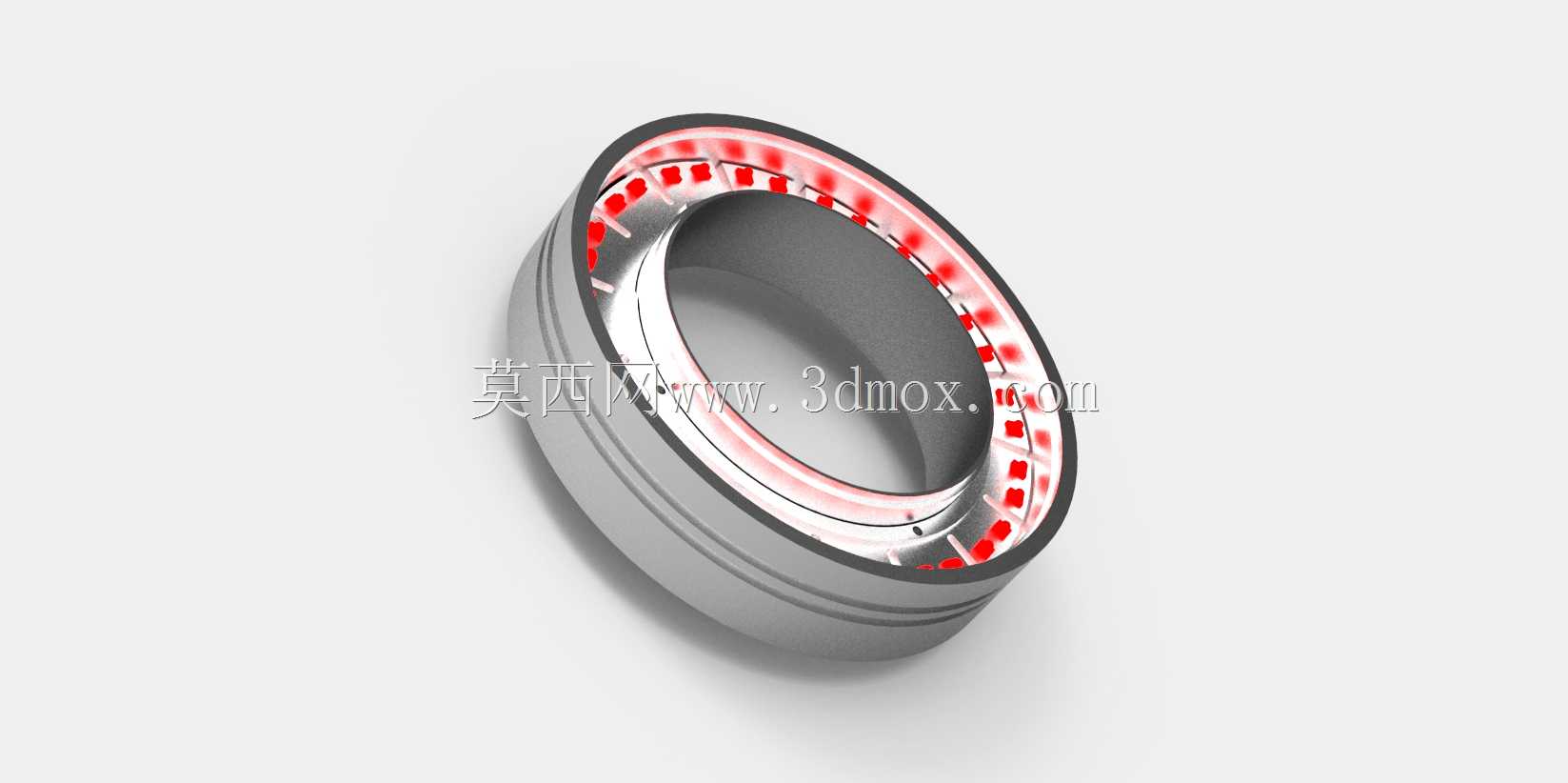

　　这款环形照明组件主要面向工业自动化视觉检测工位设计，在3C电子零部件尺寸检测、五金件外观瑕疵筛查、包装条码识别、精密装配对位等场景中，这类环形布光的结构能有效规避直射光产生的局部高反光问题，让相机采集到的画面光照均匀度更高，减少后续视觉算法的预处理压力。从结构设计逻辑来看，整体采用同轴环形布局，中心预留的通孔直径适配常规工业镜头的安装视场角，不会对镜头的成像光路产生遮挡，灯珠沿环形基座周向等距排布，每颗灯珠的出光角度都经过统一调校，光线以固定倾角投射到下方待检测工件表面，能有效消除工件表面凹凸结构产生的杂乱阴影，针对金属加工件的倒角、划痕类缺陷，这种布光方式的缺陷对比度表现远优于单侧条形光源。

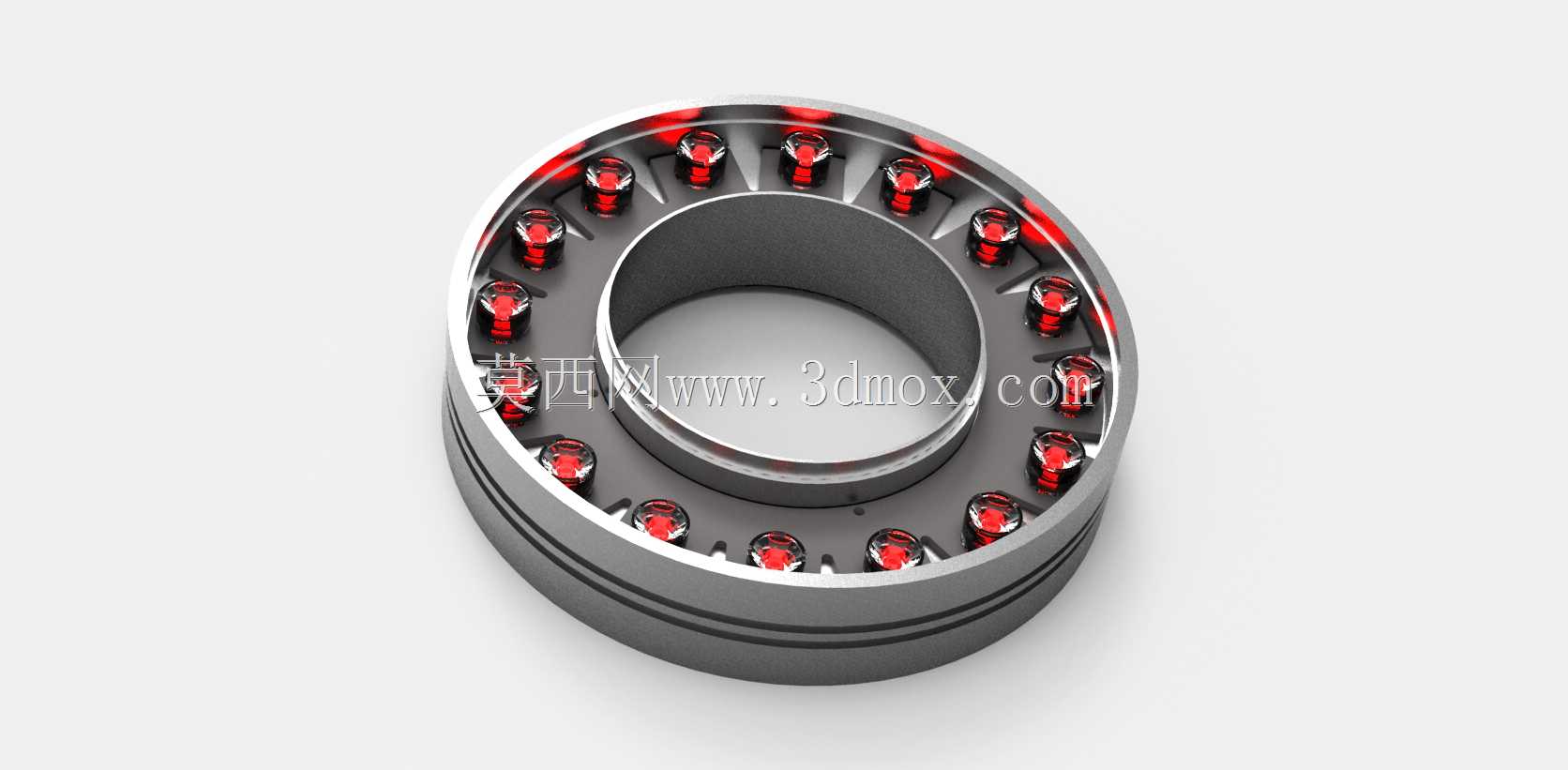

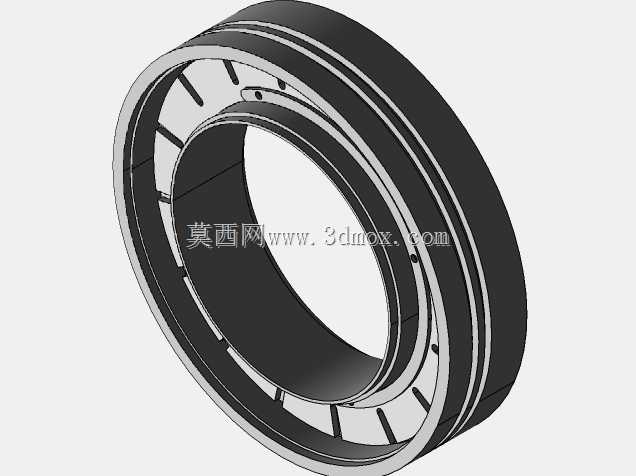

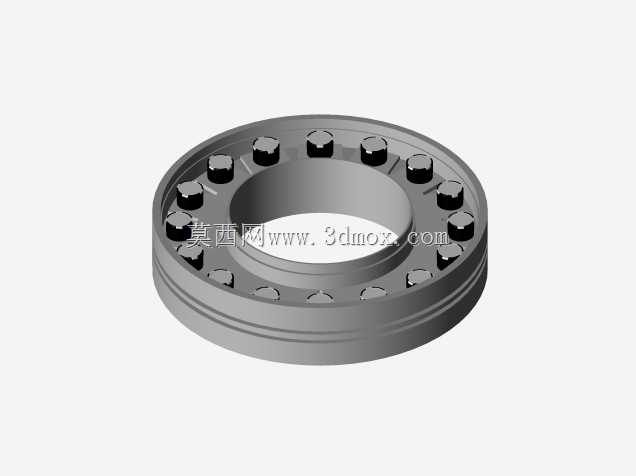

　　基座部分采用双层阶梯式圆柱结构，下层的圆柱段作为安装定位基准，外径尺寸适配常规视觉工位的标准安装支架孔径，安装时可直接卡入支架的定位孔内，配合侧面的紧定螺钉即可完成固定，不需要额外设计定制转接法兰，能大幅缩短视觉工位的搭建周期。上层环形台面上加工有等距分布的灯珠安装沉孔，每颗灯珠嵌入沉孔后点胶固定，沉孔的深度刚好覆盖灯珠的侧部封装区域，能避免相邻灯珠之间出现光线串扰，保证每一路光线的出光方向一致性。基座外圈加工有两道环形凹槽，既可以作为走线槽容纳灯珠的连接导线，让整灯的布线完全隐藏在结构内部，避免设备运行过程中导线被运动部件剐蹭，也能减轻整体结构的自重，降低安装支架的负载要求。

　　从安装边界来看，整体结构的轴向高度控制在较低范围内，在镜头与工件之间的安装空间比较局促的场合，比如流水线旁的近距离检测工位、多轴机械手末端的视觉集成模组上，这款组件不需要额外抬高镜头的安装高度，就能完成布光，不会和周边的气动夹爪、送料轨道产生运动干涉。灯珠的供电线路从基座侧部的出线孔引出，出线孔位置做了圆角过渡处理，避免长期弯折导致导线绝缘层破损。在实际选型适配时，需要结合待检测工件的材质调整灯珠的排布倾角，针对高反光的金属加工面，可适当增大灯珠的出光倾角，让光线以更平缓的角度照射工件表面，突出表面的微观凹凸缺陷；针对哑光材质的塑料、包装类工件，可适当减小出光倾角，提升中心区域的光照亮度，保证画面整体的曝光一致性。

　　结构的材质选择上，基座采用导热性能良好的金属材质加工，灯珠工作产生的热量可以通过基座快速传导到周边空气中，不需要额外加装散热风扇，就能保证长时间连续工作时灯珠的光衰控制在合理范围内，适配工业现场24小时连续运行的工况要求。整灯的所有外露边缘都做了倒角处理，没有尖锐的毛刺结构，安装调试过程中不会划伤操作人员的手部，也不会刮伤周边的设备管线。在和视觉系统配合调试时，可直接通过支架上的调节螺母调整整灯与工件之间的垂直距离，匹配不同视场大小的检测需求，当检测大尺寸工件时，适当降低灯珠的安装高度，就能扩大光照的覆盖范围；检测小尺寸精密零件时，抬高灯珠的安装位置，让光线更集中在工件的检测区域内，提升局部的光照强度。
