高亮度方形投影LED光源模组结构

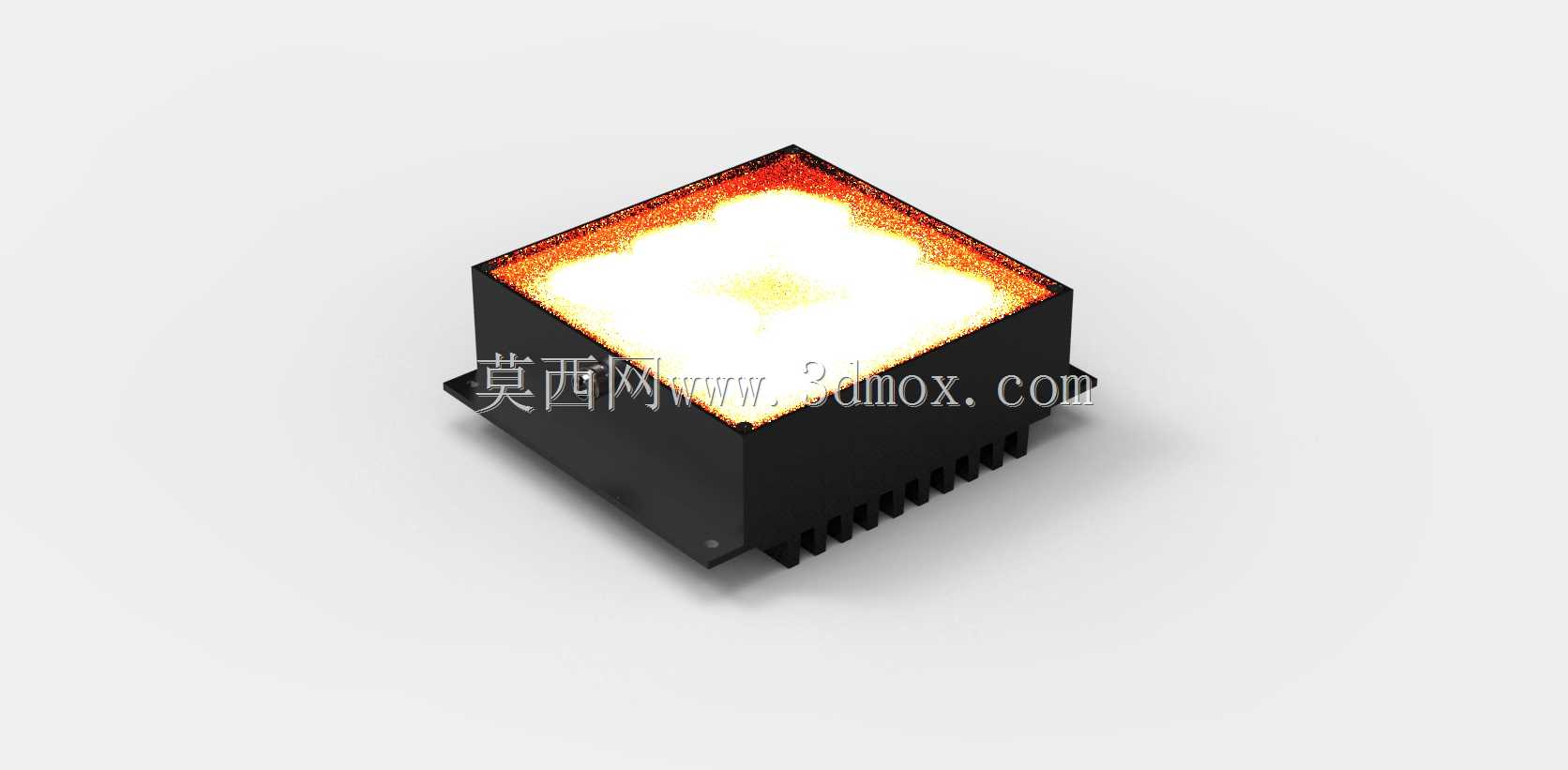

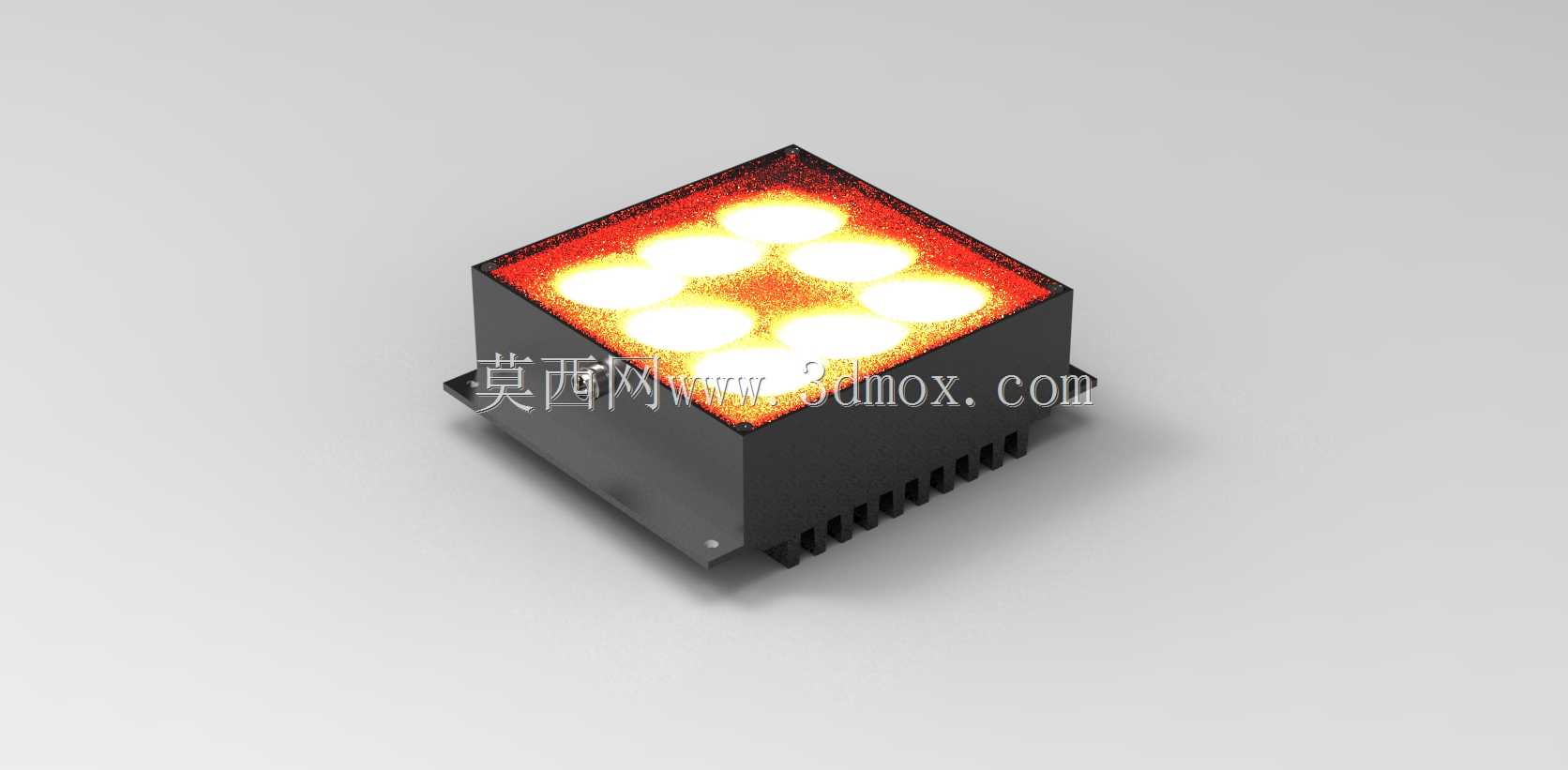

　　这款投影LED光源模组在结构设计上优先考虑了高功率发光场景下的热管理需求，外壳采用一体化黑色方形壳体结构，侧面排布密集的竖向散热鳍片，能够在不额外占用安装空间的前提下，最大化与空气的接触面积，保障长时间高亮度工作时的结温处于合理区间，避免光衰过快的问题。发光面采用方形匀光布局，发光区域边缘做了收边处理，能够适配投影类设备的光路入射需求，减少边缘杂光溢出对投影成像效果的干扰。

　　从实际应用场景来看，这类光源模组常被集成在小型投影设备、舞台效果灯具、工业视觉检测补光单元中，不同场景下对安装边界的要求存在明显差异：在小型便携投影设备内使用时，需要严格控制模组的整体高度，避免挤占光路与主板的排布空间；在舞台效果灯内使用时，需要预留足够的散热风道间隙，通常要求模组侧边与周边结构件保留不小于5mm的通风间距，保障空气对流带走热量；在工业视觉检测工位作为补光光源使用时，需要配合安装支架调整发光角度，壳体底部预留的安装凸耳能够适配M3规格的固定螺丝，可直接固定在标准铝型材支架上，无需额外设计转接结构。

　　设计过程中，首先围绕发光芯片的排布做了热阻仿真，将发热核心区域与散热壳体的接触路径做了最短化处理，芯片基板直接与壳体内部的导热平面贴合，减少中间导热介质的层数，降低界面热阻。壳体的边角做了小尺寸倒角处理，既能够避免装配过程中锐边划伤操作人员或线材绝缘层，也能够减少安装时与周边结构件的干涉风险。接线端设置在模组的侧下方，出线方向与安装平面平行，能够避免线材弯折过度导致的接触不良问题，适配设备内部的走线布局，减少线材的弯折应力。

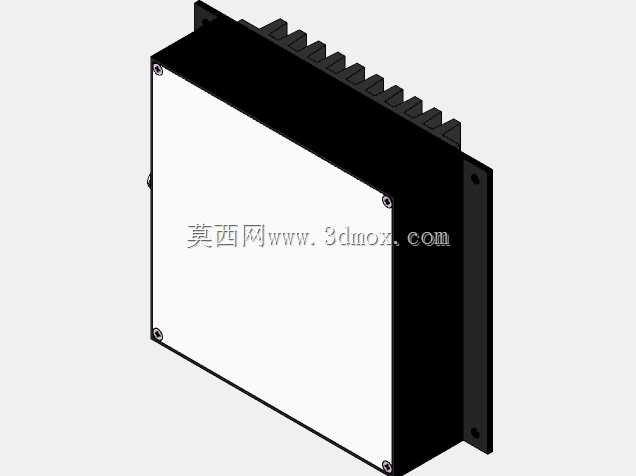

　　从安装边界来看，这款方形模组的外轮廓方正，在做整机结构排布时，可以直接按照方形实体做占位布局，不需要额外预留异形结构的避让空间，能够提升整机内部的空间利用率。散热鳍片的高度经过优化，既保障了足够的散热面积，也不会因为鳍片过高导致整体结构刚性下降，在运输或使用过程中受到振动时，鳍片不会出现变形问题，避免影响散热风道的流通效率。发光面的玻璃盖板与壳体之间采用密封胶圈做压合固定，能够达到基础的防尘等级，适配多尘的工业使用场景，避免灰尘附着在发光芯片表面导致亮度下降或光斑不均的问题。

　　在功能特性上，这款模组的发光面匀光效果经过调校，中心区域与边缘区域的亮度差控制在合理范围内，投影出的光斑不会出现明显的中心亮斑或暗边，能够减少后续光路匀光结构的设计压力。壳体采用导热性能较好的金属材质，表面做黑色氧化处理，既能够提升热辐射散热效率，也能够避免壳体反光对光路造成干扰。底部的安装定位点做了对称设计，支持正装与侧装两种安装方式，适配不同设备的内部布局需求，当侧装使用时，散热鳍片处于竖向排布状态，能够利用烟囱效应提升自然对流的散热效率，进一步降低高功率工作时的壳体温度。
