带安装夹具的工业背光灯结构设计

　　在机器视觉检测、精密装配对位、工业产线字符识别这类场景里，光源的安装适配性一直是结构设计阶段容易被忽略却直接影响调试效率的环节。这款带集成安装夹具的工业背光灯，就是针对传统背光灯安装时需要额外定制转接支架、对位调整耗时长的痛点做的结构优化，从实际产线调试的反馈来看，这类集成式安装结构能把现场光源装调的时间压缩近四成。

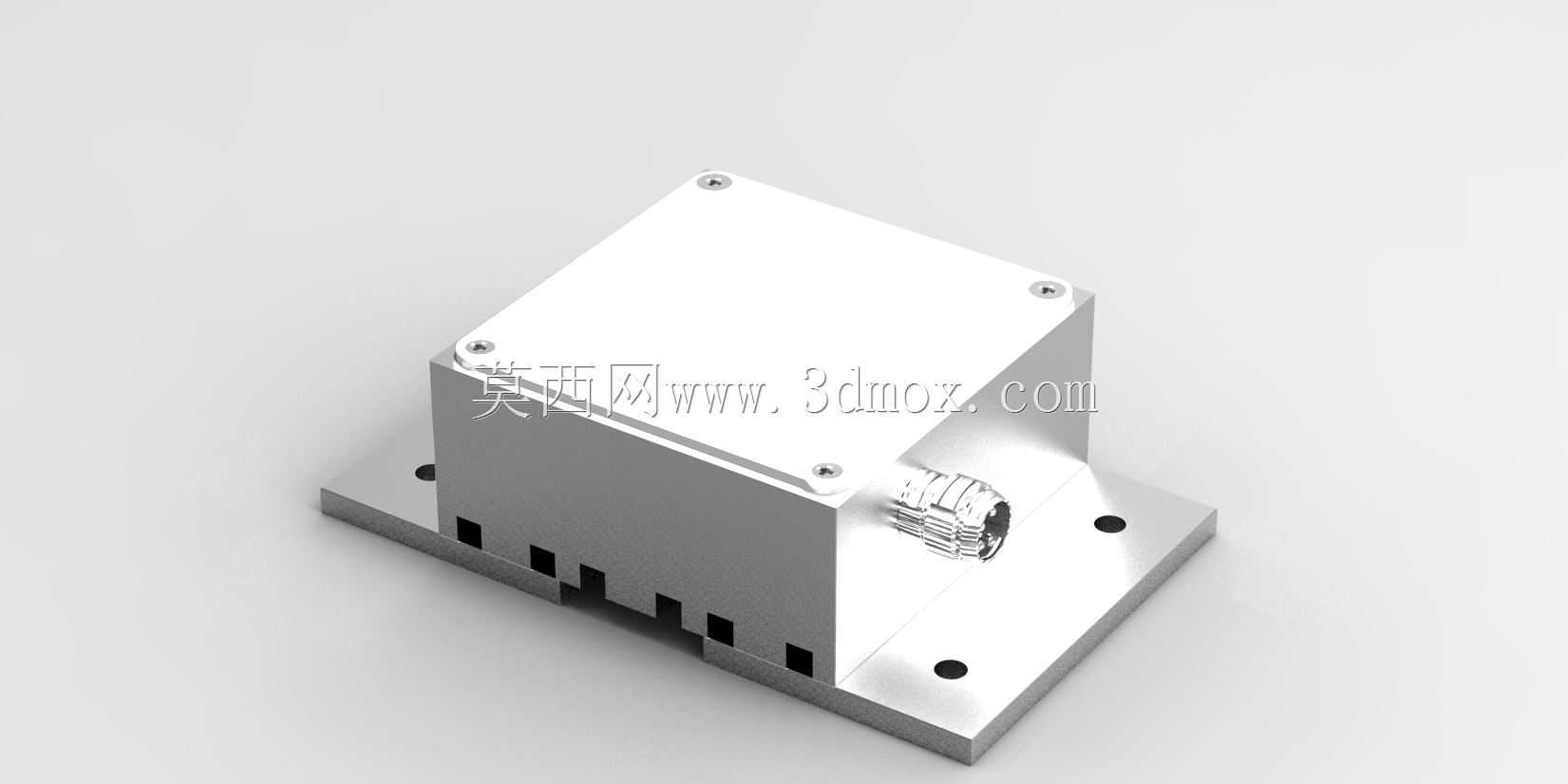

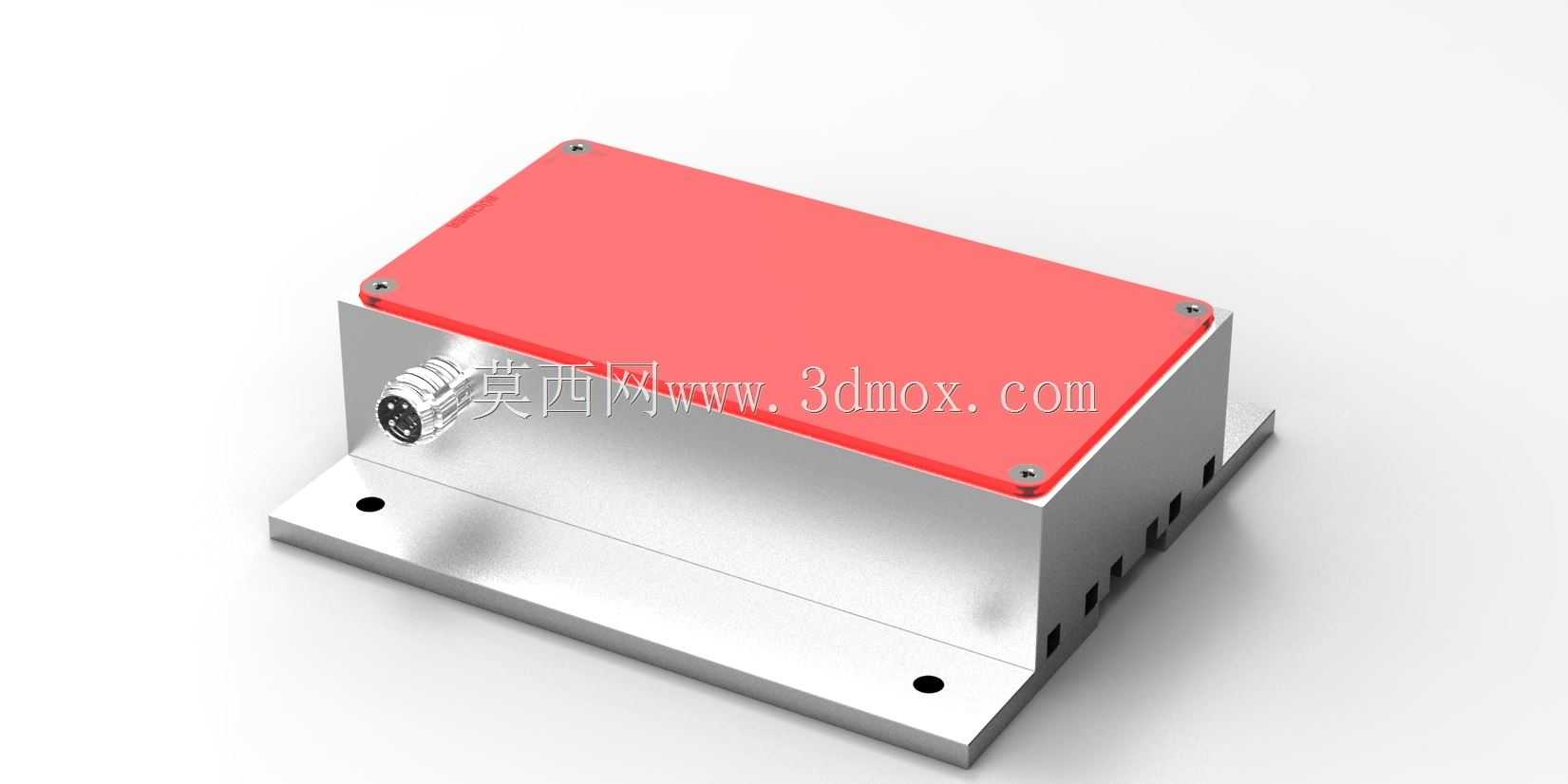

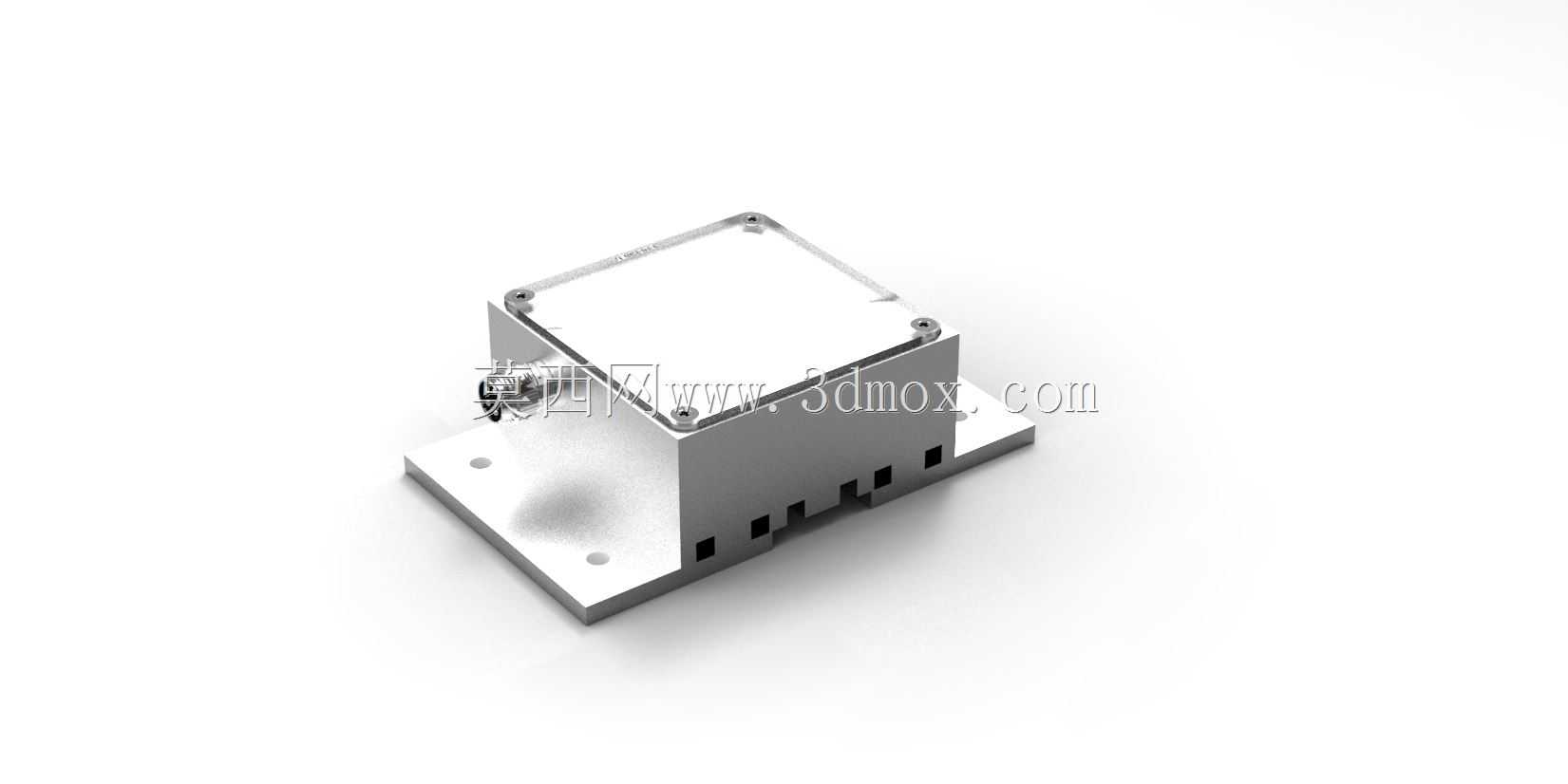

　　先从安装边界说起，这款背光灯的主体发光面采用矩形平整结构，底部延伸出带两个定位安装孔的一体式法兰边，安装孔的孔位公差按照IT7级精度设计，既可以直接通过M4内六角螺丝固定在设备的型材安装面上，也能配合微调滑台做小范围的位置调整，不需要额外加工转接板。主体外壳采用6061铝合金一体铣削成型，侧壁做了0.8mm的散热槽阵列，连续24小时满功率工作时，外壳表面温度能稳定控制在42摄氏度以内，避免长时间工作出现的光衰问题，也不会因为光源发热影响周边检测工位的传感器精度。顶部的红色盖板是遮光与防护一体化设计，边缘做了R1.5的圆角处理，盖板通过四个角的M2.5沉头螺丝与主体壳体连接，接缝处嵌入了0.5mm厚的硅橡胶密封圈，能达到IP54的防护等级，适配有少量切削液飞溅、粉尘较多的机加工检测工位。

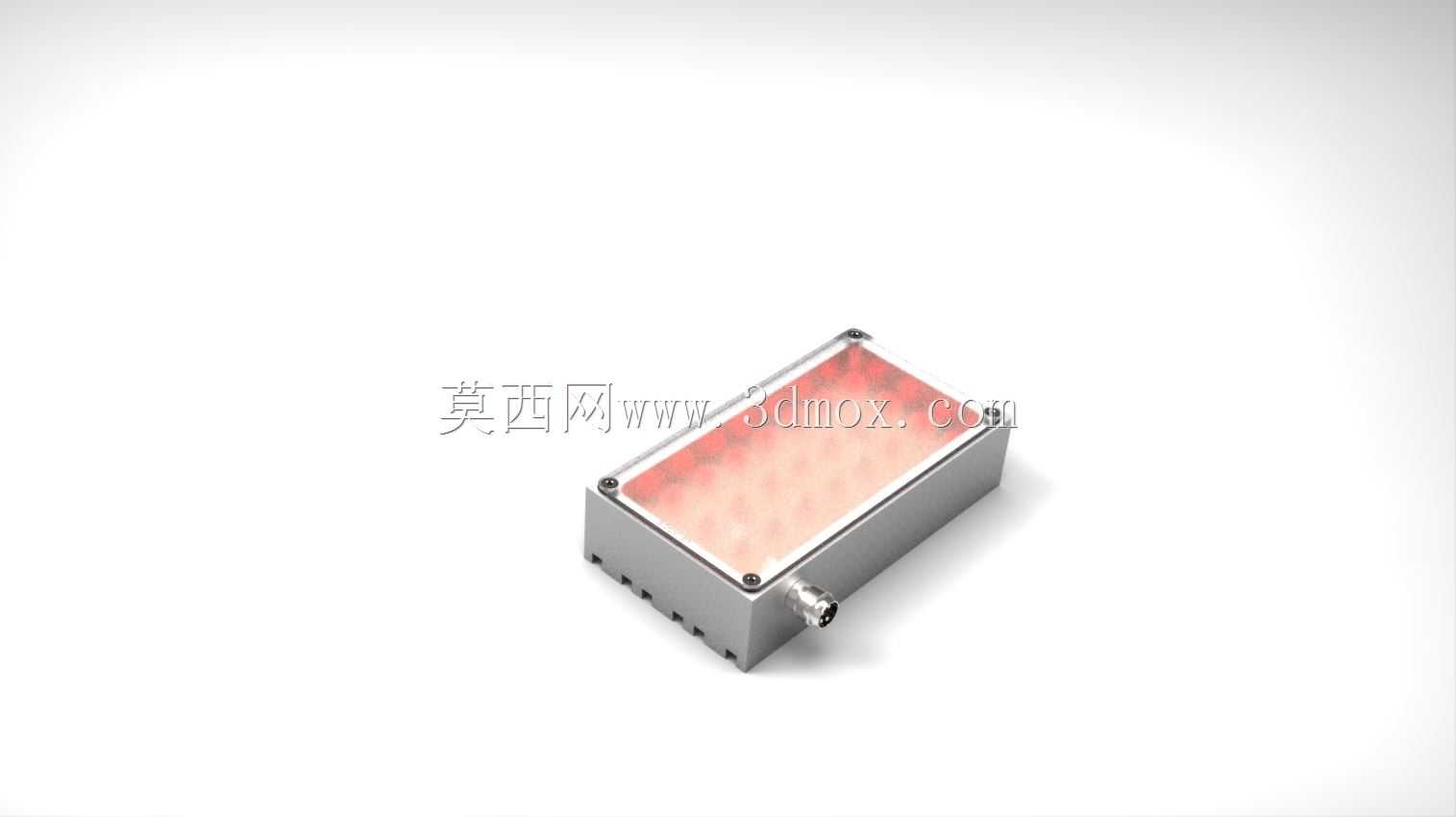

　　侧面预留的航空插头接口采用M12规格的4针连接器，针脚定义兼容市面上主流的工业光源控制器，接线时不需要额外做转接线缆，插头插入后自带的锁紧结构能避免设备运行时的振动导致接线松脱，这一点在有冲压、振动送料的工位上实用性很强。和传统需要额外搭配L型安装支架的背光灯不同，这款产品的安装夹具与壳体是一体化设计的，底部的安装法兰边和主体壳体的垂直度控制在0.05mm以内，安装后发光面的平面度不会因为支架的装配误差出现倾斜，能保证打光的均匀性。发光面的出光均匀度能达到90%以上，边缘没有明显的暗区，针对薄型零件的轮廓检测、透明件的瑕疵识别这类场景，不需要额外加漫射板就能获得对比度足够的成像效果。

　　设计阶段也考虑了不同工位的安装空间限制，整体壳体的厚度控制在35mm以内，在空间紧凑的半封闭检测舱内也能顺利安装，不会和机械手、送料轨道出现运动干涉。侧壁的散热槽是顺着设备常用的气流方向设计的，当设备内部有散热风扇形成横向气流时，散热槽能引导气流带走壳体上的热量，不需要额外给光源加装散热组件。安装孔的位置做了沉头设计，螺丝锁紧后头部不会突出安装面，保证安装后整个光源的底部能完全贴合安装基准面，不会出现翘曲导致发光面倾斜。在实际选型适配的时候，只需要确认检测视野的范围覆盖发光面的80%以内，安装位置距离被测物的距离在10-30mm区间内，就能获得稳定的打光效果，不需要反复调整光源的角度和亮度参数。

　　从结构可靠性的角度来看，整个产品没有采用拼接式的外壳结构，减少了装配累积误差，所有的棱角都做了倒钝处理，现场安装调试的时候不会划伤操作人员的手部，也不会刮蹭到设备内部的线缆。航空插头的位置做了1.5mm高的凸台防护，即使安装过程中出现磕碰，也不会直接损伤插头的焊接引脚。顶部盖板的红色是做的硬质阳极氧化处理，不是表面喷漆，长期使用不会出现掉漆、掉色的问题，也能耐受常见的工业清洗剂擦拭，日常维护的时候直接用无尘布沾酒精擦拭表面即可，不会破坏表面的防护层。
