环形燕尾榫安装式可调LED照明灯具

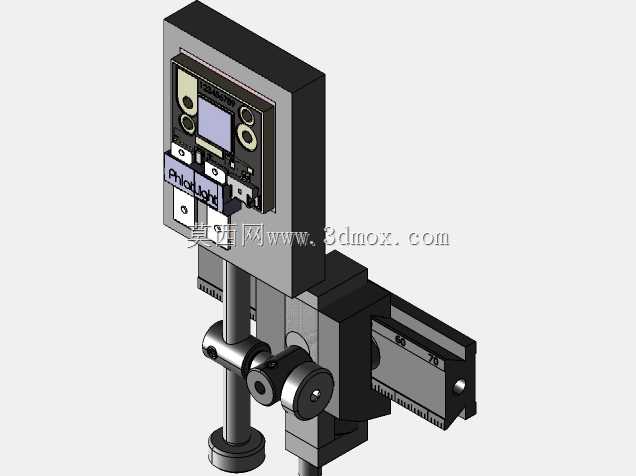

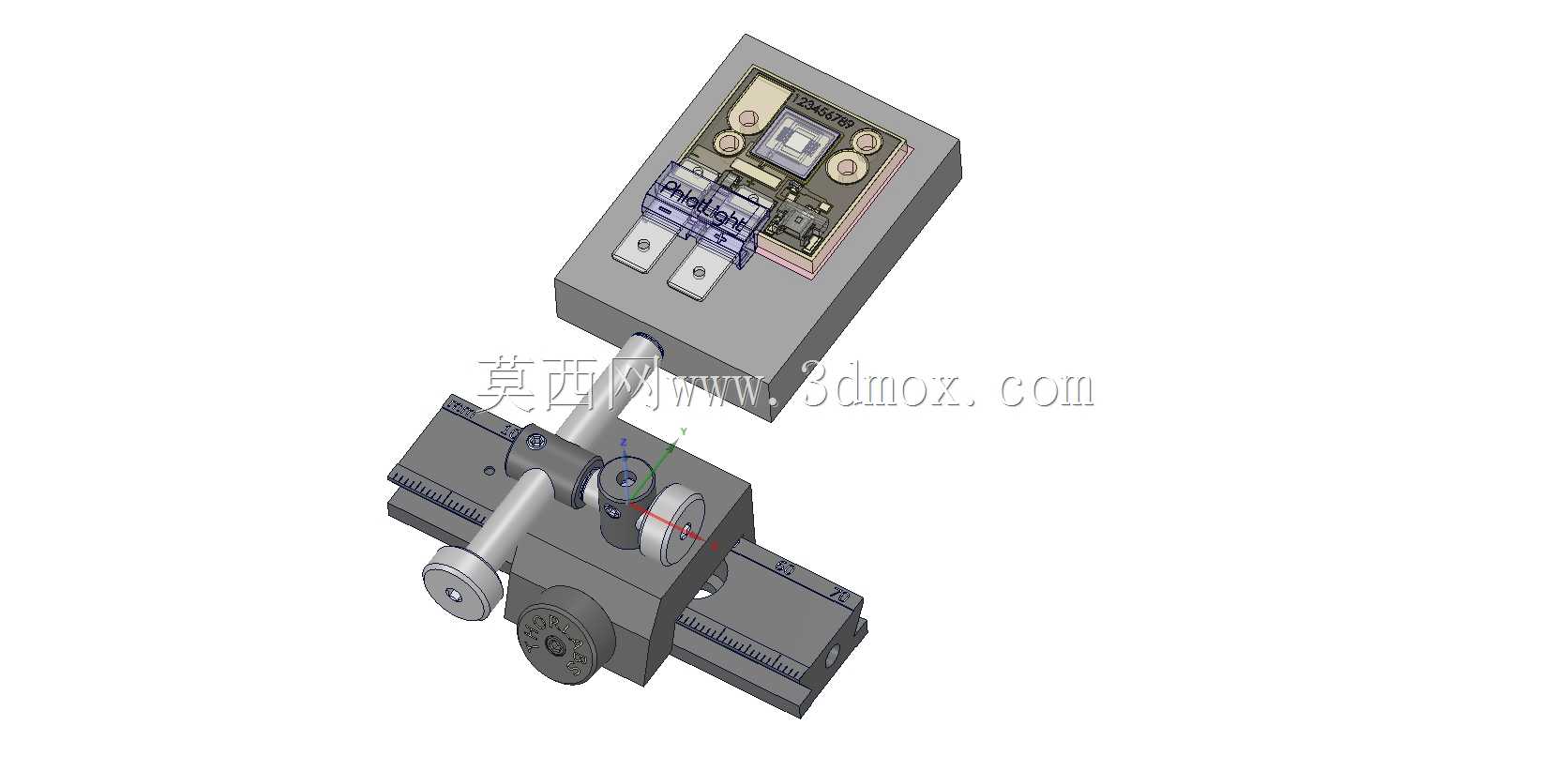

　　这款可调式LED照明组件，核心适配场景为精密加工设备的作业面补光，常见于小型车床、台式磨床、精密刻蚀设备的操作工位，这类设备的作业区域往往存在刀具、工件遮挡设备主照明的问题，局部补光的照度、照射角度灵活性直接影响操作人员的工件对位、精度观测效率。从结构设计来看，整套组件分为发光模组与安装调节基座两部分，发光模组采用方形封装壳体，内部集成恒流驱动板与LED灯珠阵列，壳体表面预留接线端子与固定孔位，驱动板上的滤波电容、限流电阻均做了贴装固定，避免设备运行过程中的振动导致元器件松脱。安装基座部分采用双轴可调结构，横向滑台带有刻度标识，可沿着燕尾榫安装导轨做直线位移调整，滑台侧面的锁紧旋钮采用滚花设计，

　　操作人员无需借助工具即可手动锁紧固定位置；俯仰调节轴带有阻尼结构，可在0到90度范围内任意悬停，调整照射角度时不会出现松垮下坠的问题，转轴处的限位结构可避免过度转动扯断内部供电线路。关于安装边界，整套组件的安装基准为环形燕尾榫导轨，基座的燕尾槽公差按照H7/g6的间隙配合设计，既保证滑动顺畅无卡滞，又不会出现过大的配合间隙导致照明位置偏移，安装时只需将基座从导轨端部滑入，调整到目标位置后拧紧侧面的锁紧顶丝即可完成固定，无需额外打孔或者焊接固定，适配现有设备的改造加装需求。发光模组的供电采用低压直流输入，适配工业设备常用的24V直流供电回路，接线端子采用插拔式设计，后期维护更换发光模组时无需重新布线，直接拔插端子即可完成替换。

　　从实际使用的角度出发，这类局部照明组件的散热设计也做了对应考量，发光模组的壳体采用铝合金材质，背面带有散热鳍片结构，长时间连续工作时壳体温度可控制在45摄氏度以内，避免高温烫伤操作人员，同时也能延长LED灯珠的使用寿命。横向滑台的刻度精度为1mm，调整照射位置时可直接通过刻度读取位移量，在批量加工同规格工件时，可快速将照明位置复位到预设点位，无需反复调整对位。整套结构的运动部件均做了发黑防锈处理，适配车间内存在切削液、润滑油飞溅的使用环境，不会因为长期接触油污导致调节结构锈蚀卡滞。在设计过程中，特意将调节旋钮的位置设置在基座侧面，操作人员在设备运行过程中也可侧身调整照明角度，无需将手伸入加工区域，规避操作安全风险。

　　发光面采用磨砂柔光罩，避免LED灯珠直射产生眩光，长时间观测工件不会产生视觉疲劳，柔光罩与壳体之间采用密封圈密封，可阻挡切削液雾气、金属粉尘进入发光模组内部，降低故障概率。基座底部的燕尾槽内还预留了储油槽，安装时可在槽内涂抹少量润滑脂，长期使用也不会出现滑动干涩的问题，锁紧顶丝采用铜质端头，锁紧时不会刮伤燕尾导轨的表面，避免破坏导轨的安装精度。
