灯泡光参数检测用灯测角仪结构设计

　　在照明产品研发、出厂质检的实验室场景中，灯测角仪是获取灯泡空间光强分布、光谱辐射特性的核心检测设备，区别于传统手持式测光表的单点测量模式，该设备可实现全空间球面点位的连续参数采集，为照明产品的配光曲线绘制、光效计算、眩光评估提供原始数据支撑，广泛应用于LED灯具、传统光源、车用照明部件的性能验证环节。

　　该设备的核心设计逻辑围绕“被测光源固定、探测端绕测运动”的原则搭建，这一设计思路完全规避了光源移动带来的供电线缆缠绕、光源姿态偏移导致的测量基准偏差问题——实际检测作业中，被测灯泡安装在设备中心的定位工位后全程保持位置固定，探测组件搭载在环形回转导轨上，可沿水平环形轨道完成360度周向回转，同时配合侧部的俯仰调节轴系，实现以被测光源为球心的整球面轨迹扫描，确保任意空间角度的光信号都能被精准捕获。探测端预留了光谱辐射计的标准安装接口，可直接对接市面主流的光纤式光谱探头，无需额外设计转接结构，采集到的光信号可直接传输至后端分析系统，同步完成光强、色温、显色指数、光谱功率分布等多参数的同步解算，避免多次装夹测量带来的基准误差。

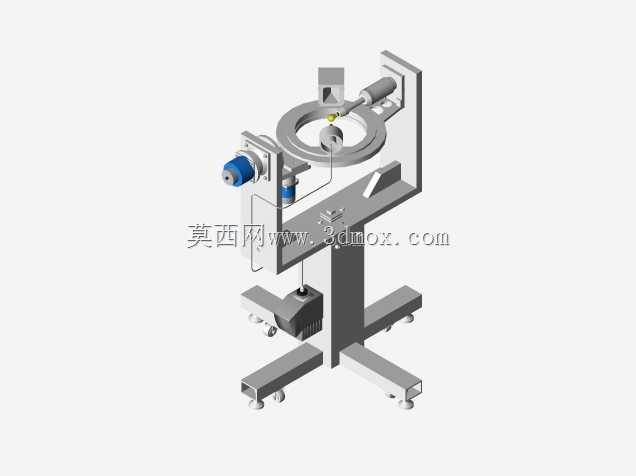

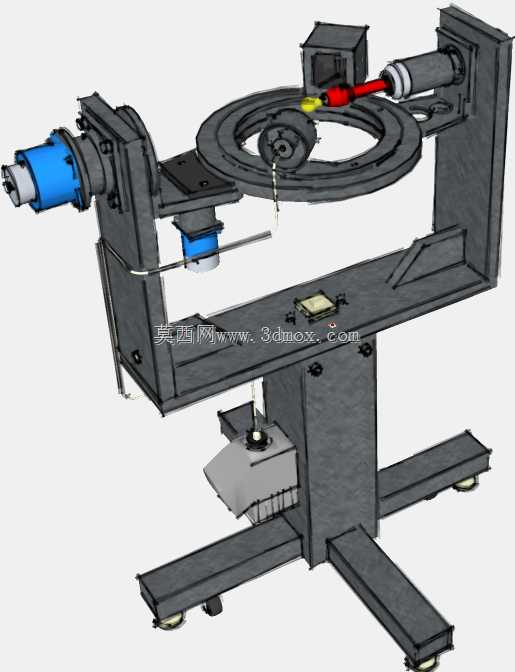

　　从结构布局来看，设备采用立式单立柱支撑搭配十字形落地脚座的结构形式，底部脚座配置可调式支撑脚轮，既可以满足实验室场景下的短距离移位需求，也可通过调节脚轮的支撑高度完成设备水平度校准，抵消地面不平整带来的回转轨道同轴度偏差。环形回转导轨作为核心运动部件，采用分段式拼接结构设计，加工时可拆分做时效处理消除内应力，降低整环加工的难度与成本，导轨副采用低摩擦的滑动配合结构，配合两端的驱动组件实现匀速回转，运动过程中速度波动控制在5%以内，避免速度不均导致的采样点密度偏差。两侧的轴系组件采用同轴度校准设计，安装时可通过打表调整两侧轴承座的位置，确保回转轴心线穿过被测光源的发光中心，将偏心误差控制在0.2mm以内，从机械结构层面保障角度测量的精度。

　　设备中部设置了可升降的光源安装工位，工位兼容E27、E14、GU10等多种常见灯头的快速装夹，升降调节行程覆盖150mm范围，可适配不同外形尺寸的灯泡、小型灯具安装需求，安装工位旁预留了供电接线端子与信号走线槽，被测光源的供电线可沿走线槽布置，避免设备回转过程中剐蹭线缆。探测端的安装滑台可沿径向做100mm范围的调节，针对不同功率、不同发光强度的光源，可调整探测器与光源的距离，既避免强光源导致的探测器饱和，也防止弱光信号下信噪比不足的问题。设备的电控组件集成安装在立柱中部的安装仓内，仓体预留散热通风槽，避免长时间运行下驱动板、电源模块积热导致的运行不稳定。

　　在安装边界方面，该设备整体占地尺寸控制在1200mm×1200mm范围内，整体高度1600mm，常规实验室的2.8m层高空间即可完成安装部署，不需要额外做地基处理，放置在平整的水磨石或环氧地坪上即可通过底部脚轮完成调平。设备的环形导轨最大回转直径为800mm，安装时需在设备周边预留不小于300mm的操作空间，方便操作人员完成光源装夹、探测器位置调整、日常维护等作业。考虑到光学检测对环境杂散光的要求，设备的所有结构件均做哑光发黑处理，避免结构表面的反射光进入探测器干扰测量结果，运动部件的配合面均做润滑处理，运行噪音控制在55dB以内，不会对实验室的其他检测作业造成干扰。

　　从实际使用的角度出发，该结构设计充分考虑了检测场景的实际需求：固定光源的设计让大尺寸、带散热组件的LED灯具也能稳定装夹，不需要额外设计配重平衡结构；整球面扫描的运动轨迹覆盖了所有需要测量的角度点位，不需要人工调整探测器位置；模块化的组件设计让后期维护更换配件更加便捷，比如导轨磨损后可单独更换分段导轨块，不需要更换整个环形结构，探测器升级时也可直接调整滑台安装尺寸适配新的探头。相较于传统的分布式光度计，该设备结构更加紧凑，成本更低，适合中小型照明企业的质检部门、第三方检测实验室的常规检测需求，可覆盖绝大多数民用照明产品的光参数检测要求。
