单管信号发火枪外观结构三维设计

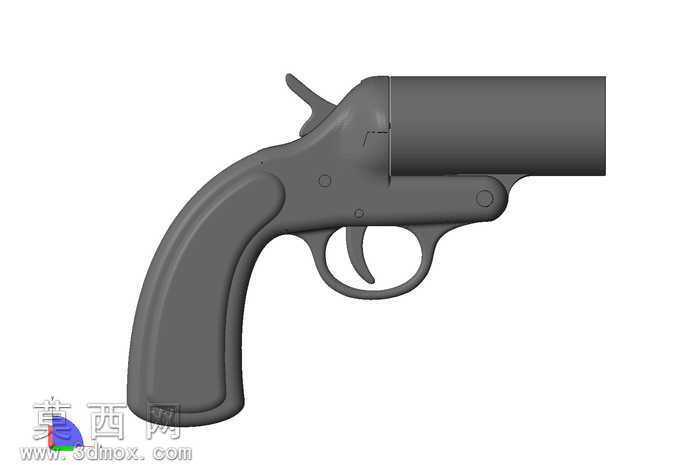

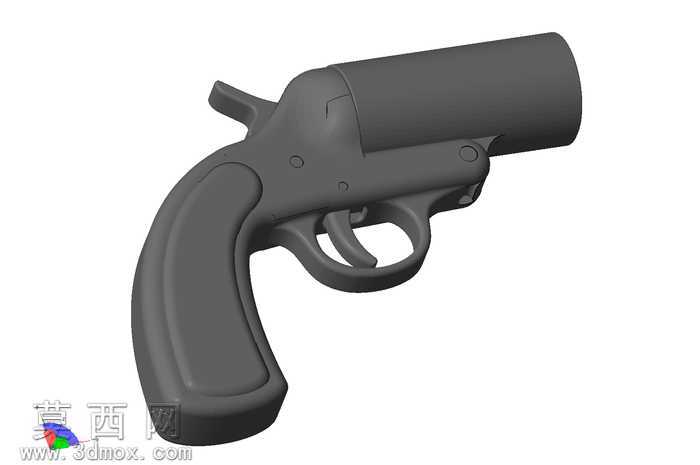

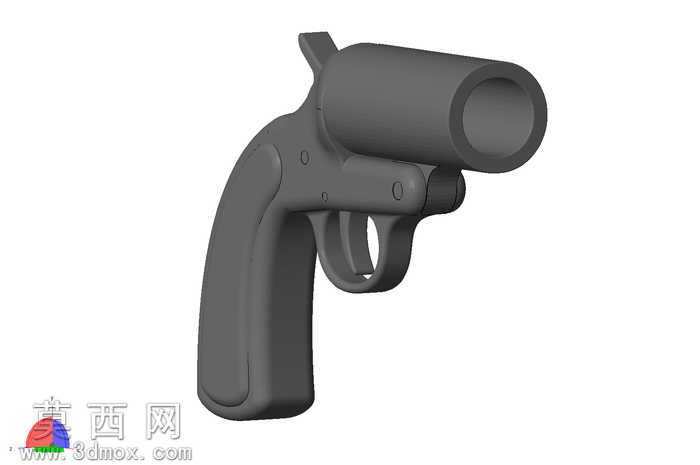

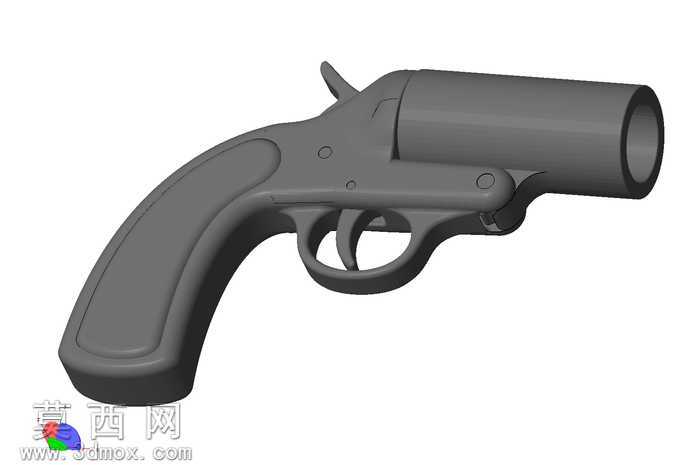

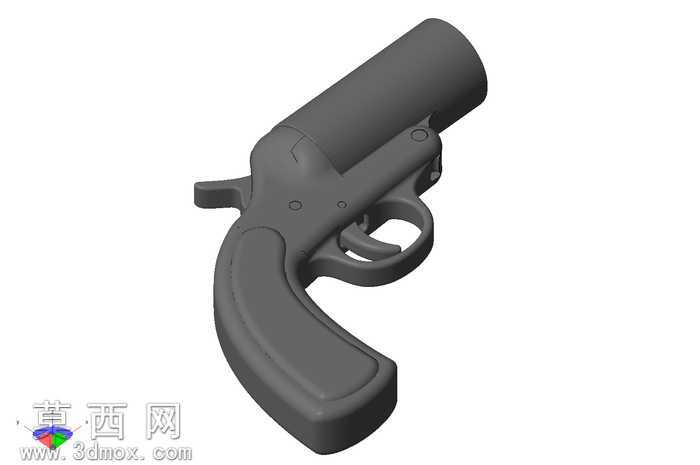

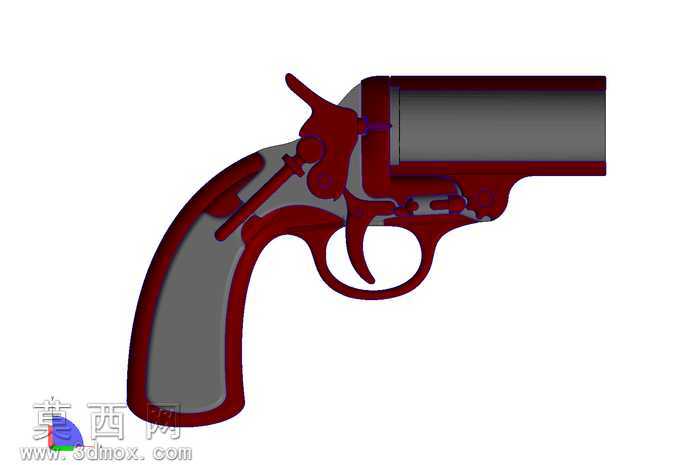

本模型为单管信号发火枪的三维数字化设计成果，建模阶段采用SolidWorks完成全参数化特征构建，首先以枪械侧视轮廓为基准绘制多段闭合草图，通过拉伸凸台命令生成枪身主体、枪管、握把的基础实体，针对握把的人体工学曲面，采用放样曲面命令结合多截面轮廓线拟合出贴合手部握持的弧形曲面，再通过曲面缝合、加厚命令转化为实体结构，保证握把弧度自然流畅无棱角突兀。击锤部分采用旋转凸台配合拉伸切除完成外形构建，通过添加同轴心、重合配合关系实现击锤与枪身的铰接装配，还原击锤可绕轴转动的活动结构；扳机环采用扫描命令沿环形路径生成闭合薄壁结构，扳机零件通过销钉配合与枪身内部的击发联动结构预留装配位，还原枪械击发时的传动逻辑。枪管部分采用薄壁拉伸命令构建长直圆筒结构，在枪管尾部与枪身衔接处添加圆角过渡特征，避免直角结构带来的生硬感，同时在枪身表面添加定位凸点、刻线细节，通过拉伸切除命令生成浅凹槽刻线，还原老式信号枪的表面标识特征。材质渲染阶段采用哑光深灰色金属材质赋予枪身主体，调整材质粗糙度参数模拟铸铁件的磨砂质感，针对击锤、扳机等活动零件略微调高金属反光度，区分不同部件的材质差异；握把部分采用同色系哑光硬质橡胶材质，降低反光强度模拟防滑握持面的质感，整体渲染采用均匀的环境漫反射光源，无强烈高光阴影，清晰展现枪械各部分的轮廓分界与结构衔接。设计过程中严格参考老式信号枪的结构比例，把控枪管长度与握把长度的比例关系，保证整体外形协调符合真实枪械的视觉比例，同时对所有零件的衔接处做干涉检查，确保各装配部件之间无体积重叠，击锤转动、扳机扣动的活动路径无结构阻碍，完整还原这类信号枪常见的弹簧驱动击发工作原理，模型各特征参数可编辑，支持后续修改尺寸、调整结构细节，可用于枪械结构展示、原理演示等场景使用。
