光学视错觉椭圆卵石创意结构设计

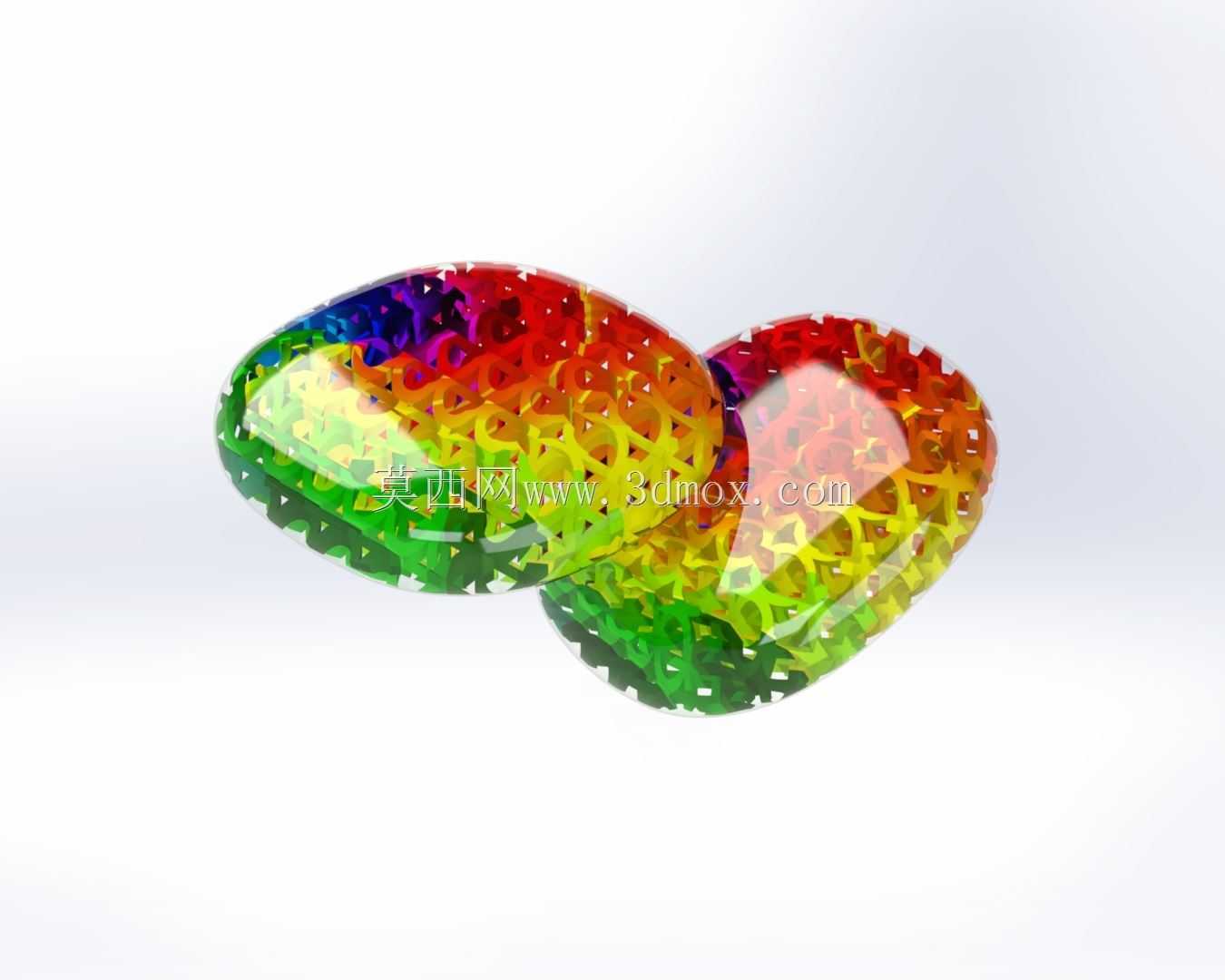

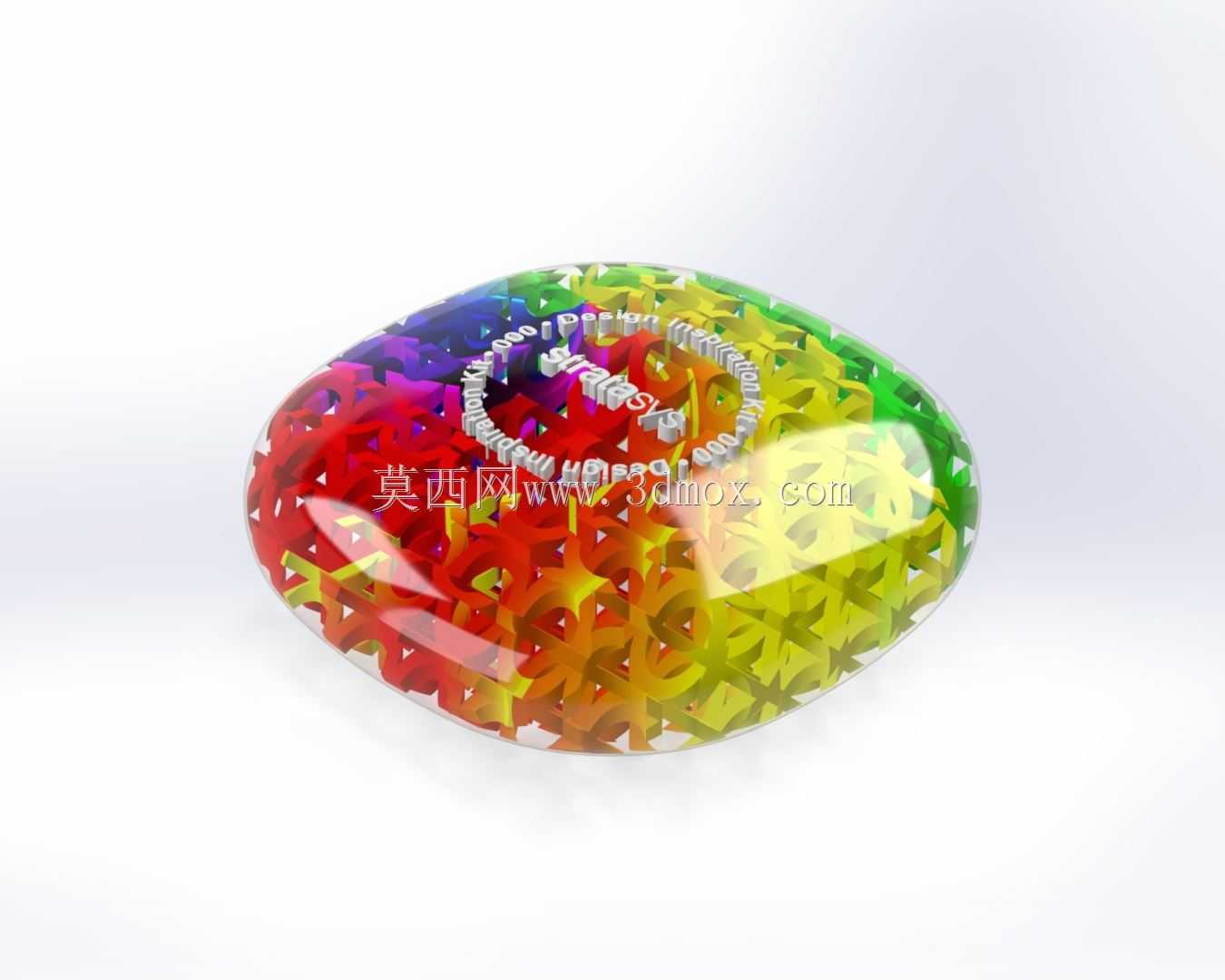

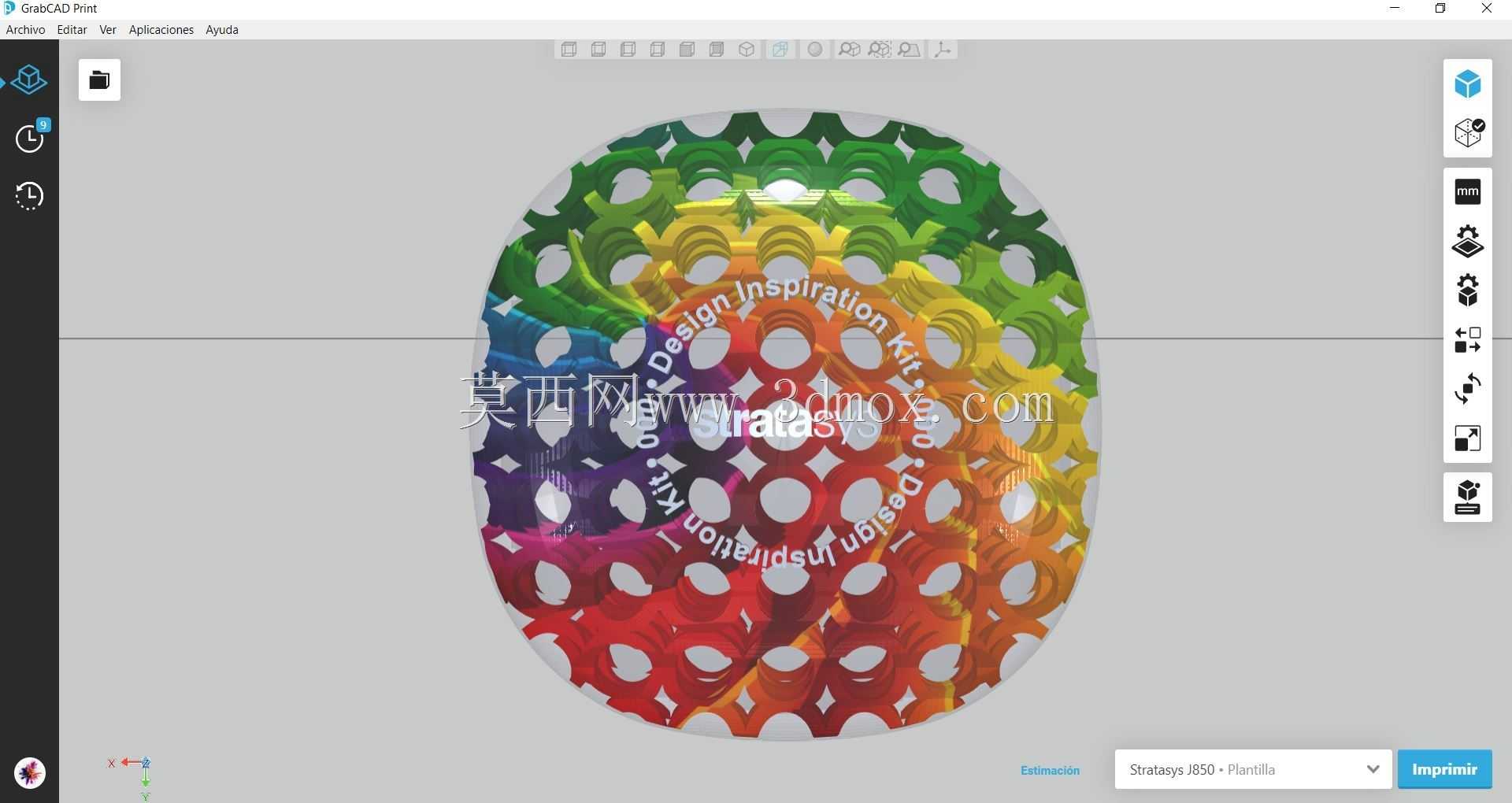

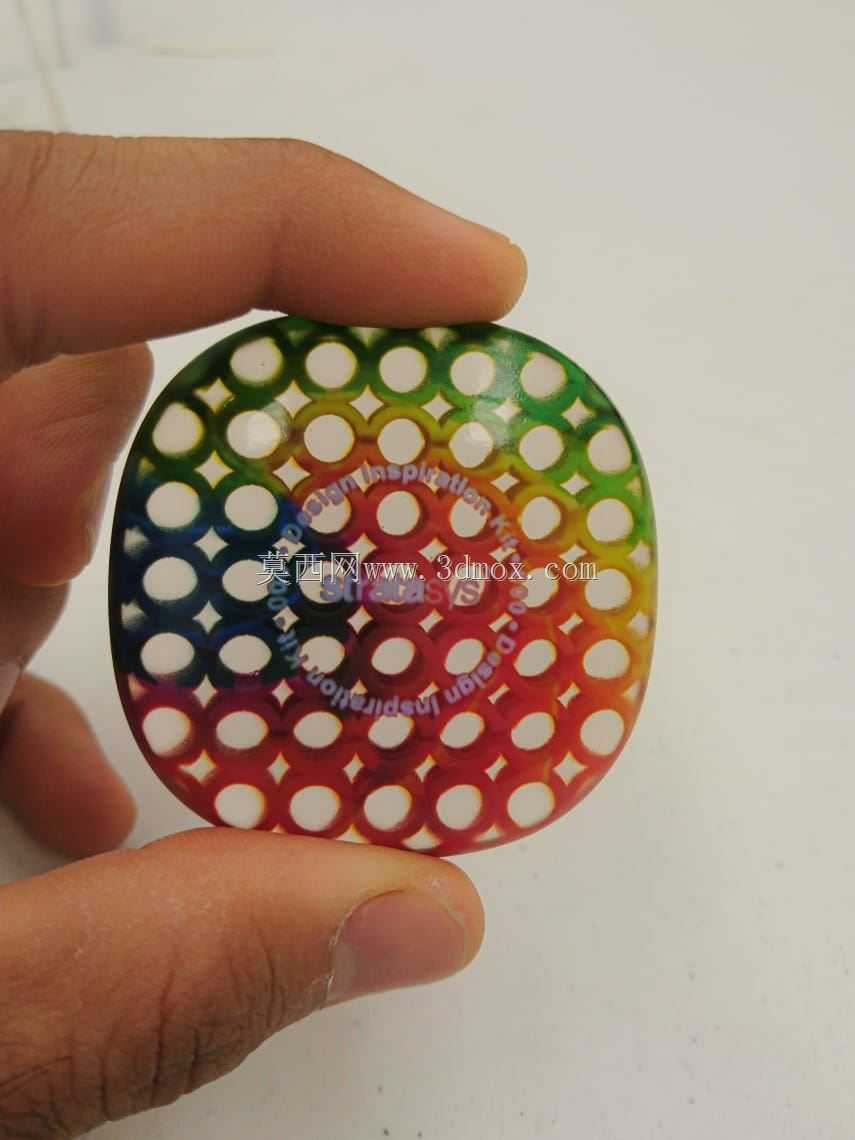

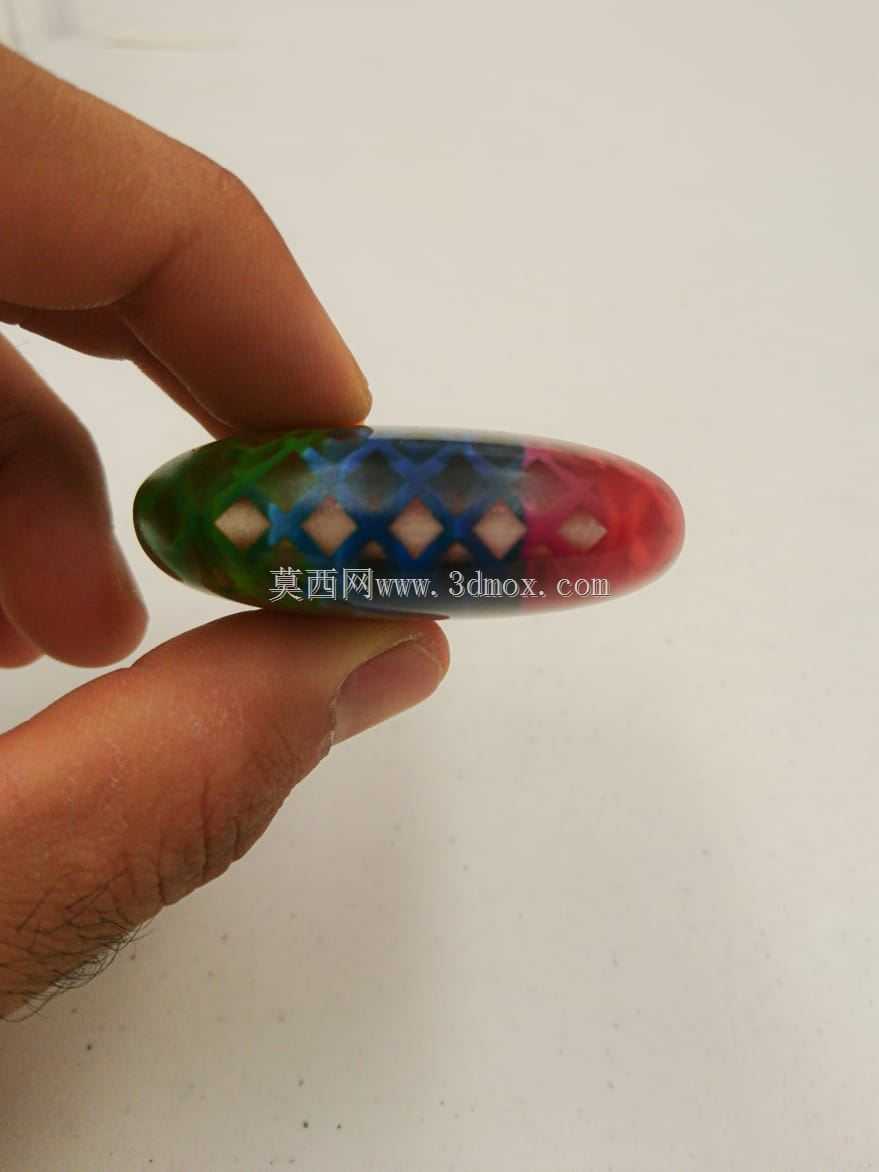

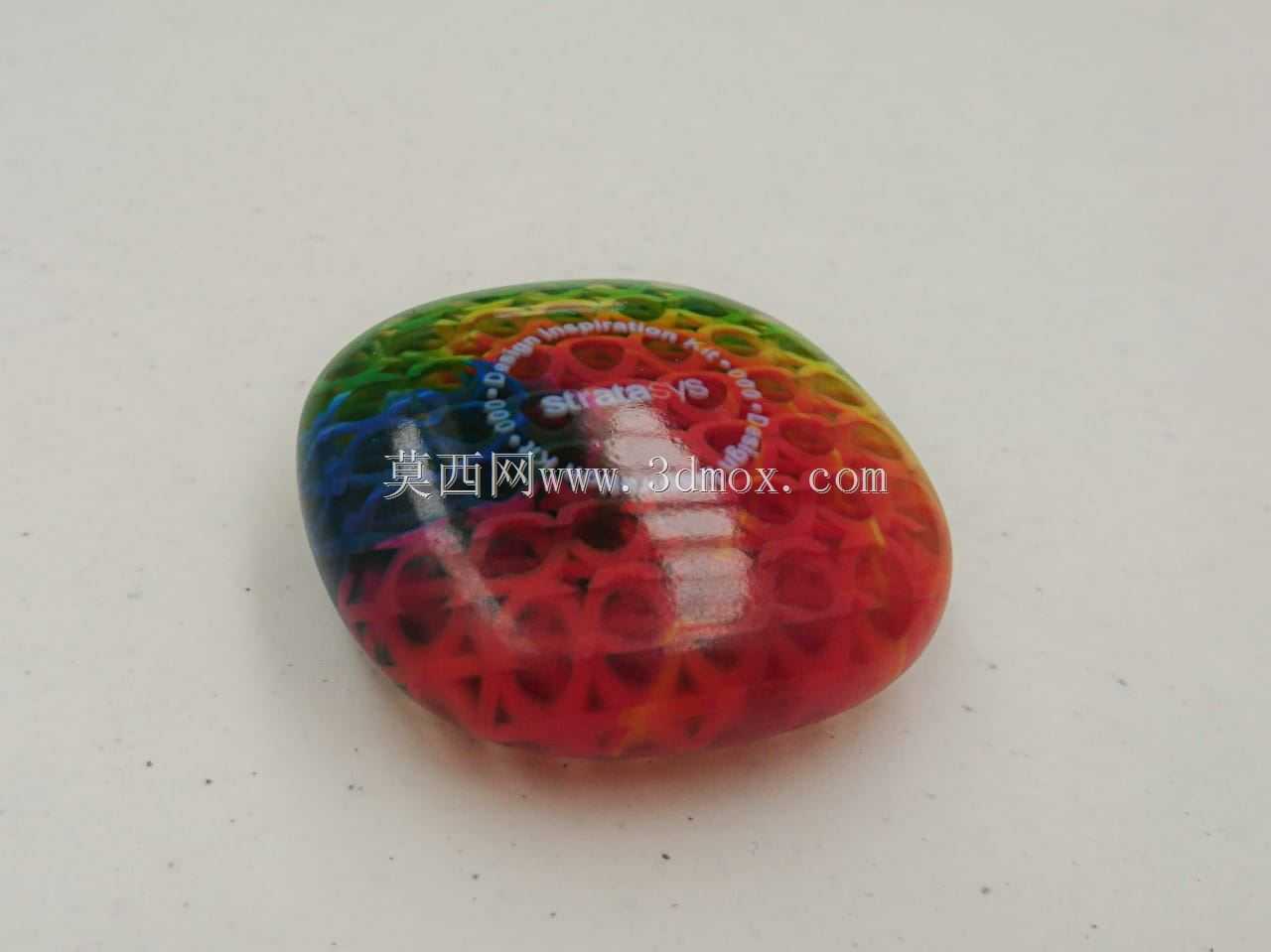

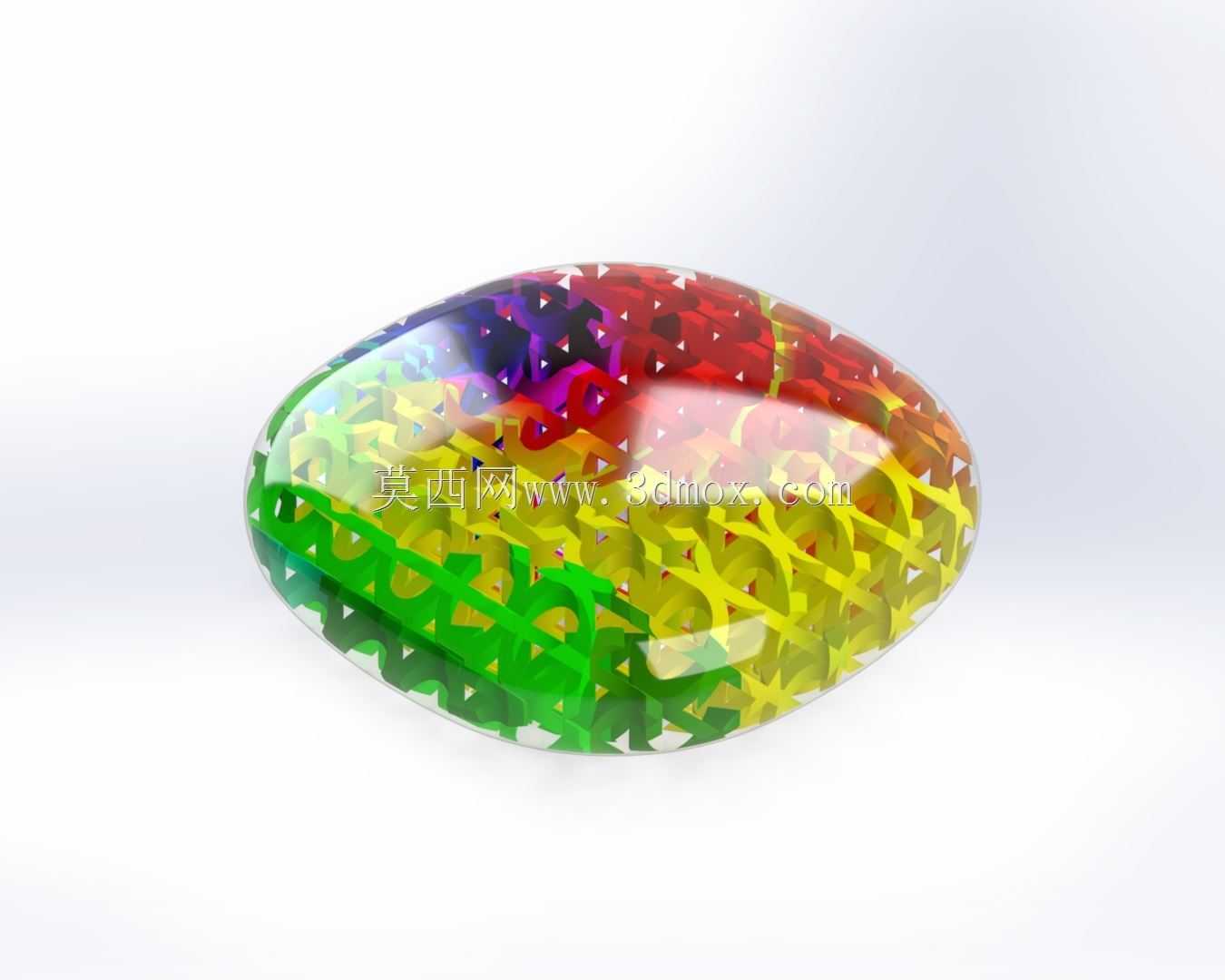

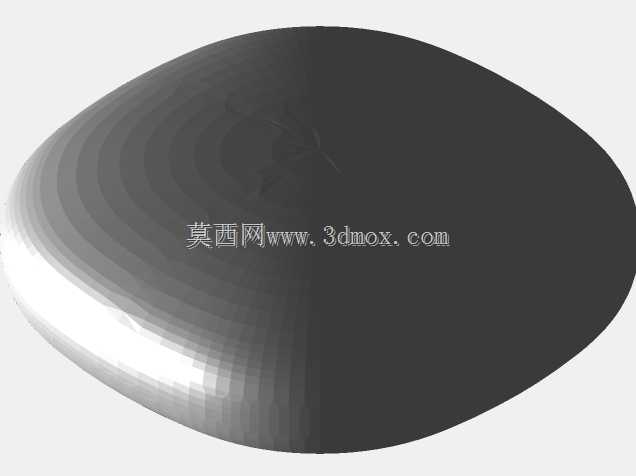

　　这款视错觉卵石结构的设计，最初是面向多材料3D打印的工艺验证场景开发，核心是验证光固化多射流成型工艺下，透明材质与彩色不透明材质的共形结合边界，同时探索几何结构在不同观测视角下的视觉呈现差异，可作为3D打印工艺展示样件、光学原理教学演示道具，也能作为文创类摆件的结构参考原型。从实际功能特性来看，该结构整体为椭球卵石形态，外轮廓采用连续顺滑的自由曲面构建，曲面曲率沿长轴方向连续渐变，没有尖锐棱角，外表面为全透明均质结构，壁厚控制在均匀的2mm区间，既保证透明层的光线透射率，也能避免打印过程中薄壁结构出现翘曲变形。内部填充区域采用分块式的彩色几何单元排布，这些单元并非随机堆砌，而是经过视角投影校准：当观测视线沿椭球短轴正方向垂直入射时，

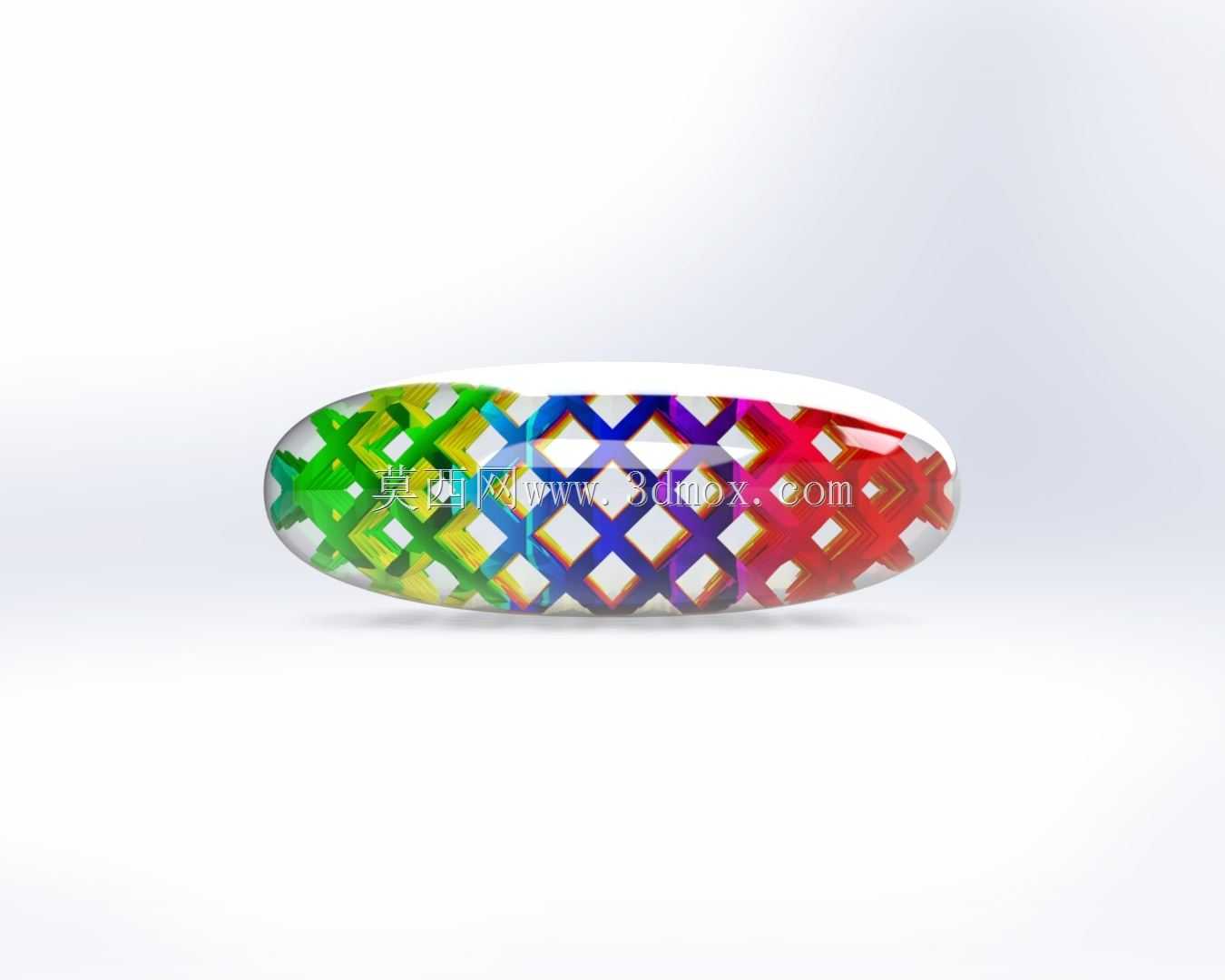

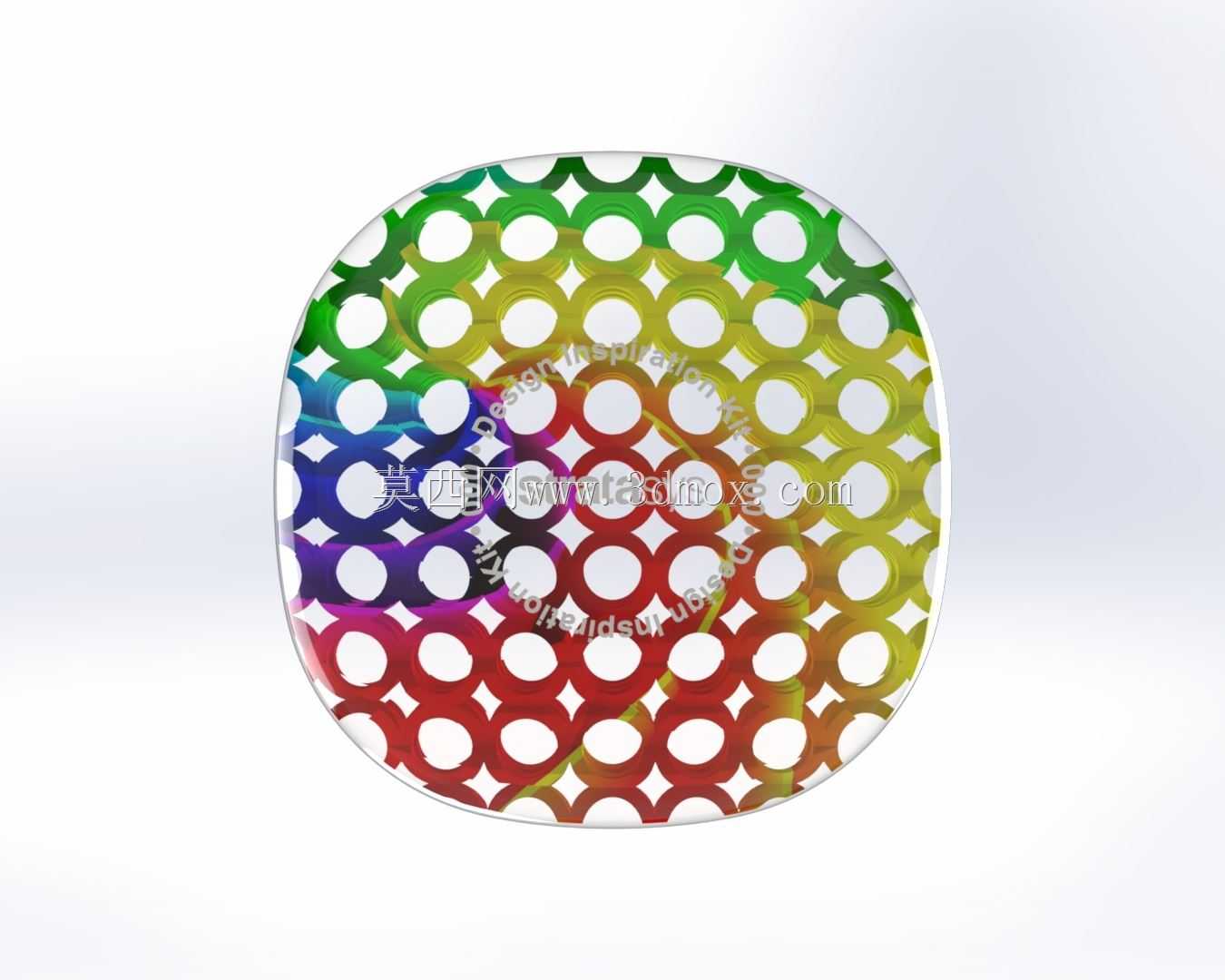

　　内部彩色单元的投影轮廓会拼接为完整的正圆形；当观测视线沿椭球长轴正方向垂直入射时，内部彩色单元的投影轮廓会拼接为完整的正方形，两个视角的视觉形态切换完全依赖几何结构的空间排布，不需要额外的光影辅助就能实现稳定的视错觉效果。设计过程中，首先需要确定椭球的整体尺寸边界，整体长轴长度控制在120mm，短轴两个方向的尺寸分别为80mm和60mm，这个尺寸区间既适配主流桌面级光固化3D打印机的成型幅面，也能保证手持观测时的握持舒适度，不需要额外的支撑底座就能平稳放置在水平台面上。外透明层与内部彩色结构的配合采用零间隙共形设计，两者的结合面完全贴合，没有装配缝隙，避免打印后出现分层错位的问题。内部彩色单元的排布需要经过多轮投影校核，

　　每一个单元的空间位置都要对应两个正交视角下的轮廓点位，在建模时需要先在两个正交基准面上分别绘制圆形和正方形的轮廓线，再通过空间放样将轮廓线拆解为独立的星形几何单元，每个单元之间保留0.5mm的间隙，填充不同色相的彩色材质，间隙区域由外层的透明材质填充，既保证光线穿过时能清晰呈现内部的彩色纹理，也能避免不同颜色的打印材质在成型过程中出现混色问题。从实际应用的角度出发，这类结构除了作为工艺验证样件外，还可以拓展到文创产品开发领域，比如调整内部的投影轮廓，替换为定制化的文字、标识图案，就能制作成具备专属视觉效果的纪念摆件；也可以用于光学科普教学，直观展示几何投影与视错觉的形成原理，相比平面印刷的视错觉图案，

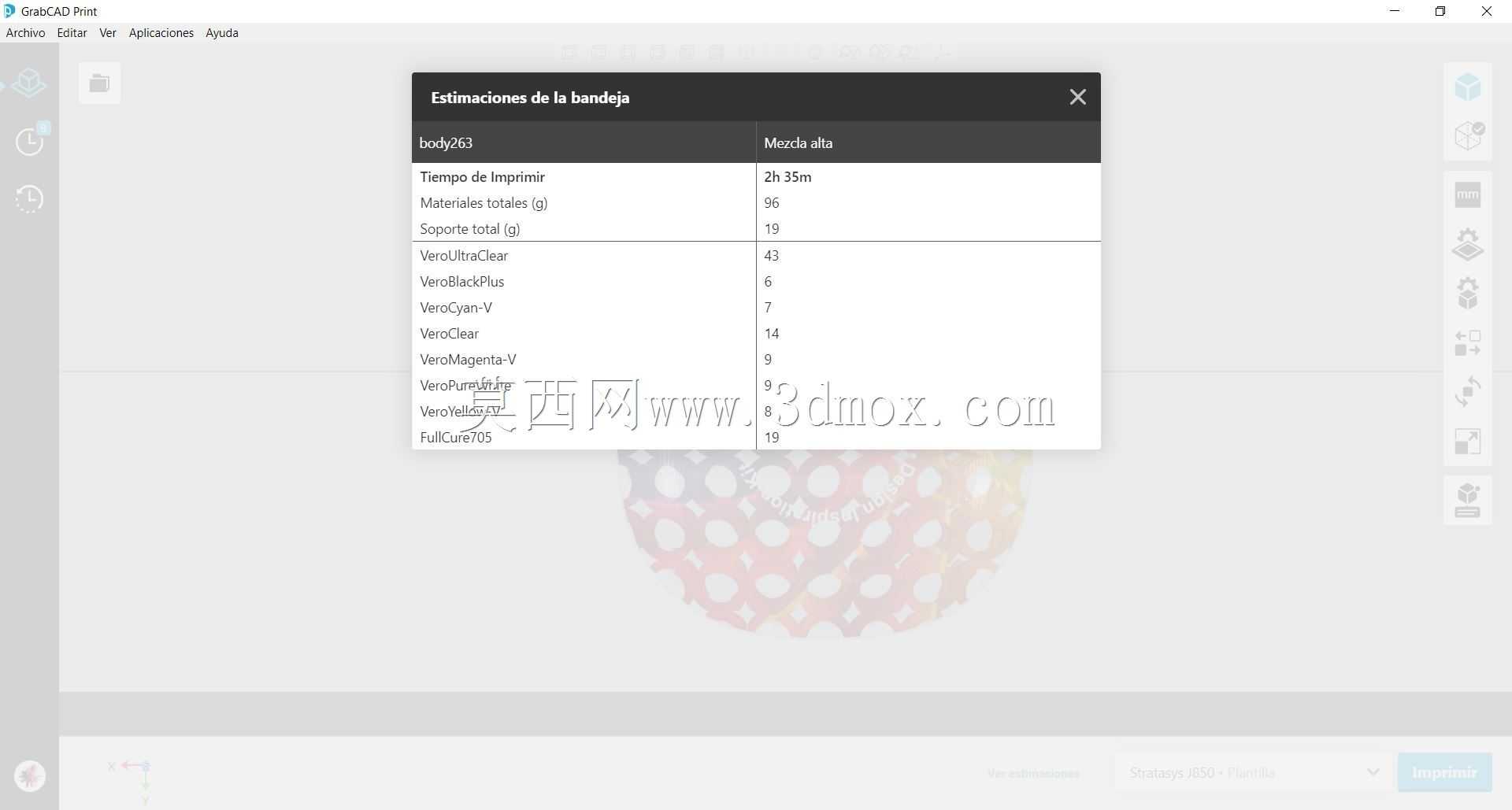

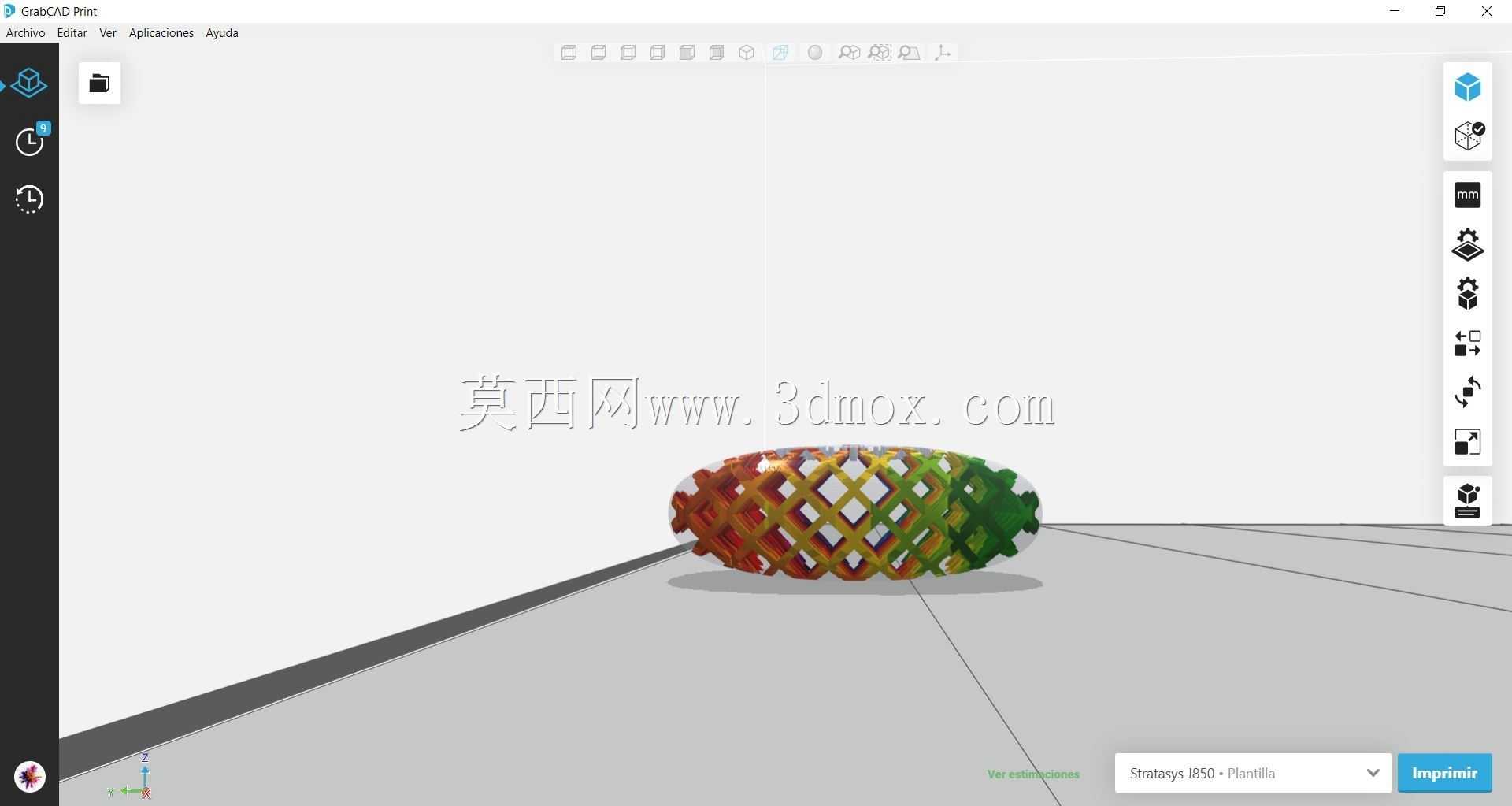

　　实体结构能让观测者从不同角度切换观察，更直观地理解空间几何与视觉成像的关系。在打印工艺适配方面，该结构的外透明层需要采用高透光率的光敏树脂材料，打印层厚控制在0.05mm，减少层纹对光线透射的影响；内部彩色单元采用同系列的彩色光敏树脂，保证不同材质的成型收缩率一致，避免共型打印时出现层间开裂的问题。结构的底部设置了微小的平面切边，角度与椭球长轴呈3度夹角，保证放置时的稳定性，同时这个切边不会影响两个核心观测视角的视觉效果，观测者从正前方和正上方观察时，切边处于视野盲区，不会破坏卵石的整体圆润形态。设计时还特意优化了内部单元的支撑结构，所有内部单元都通过互相连接的筋位与外透明层的内壁相连，不需要额外添加打印支撑，减少后处理的工作量，同时避免支撑残留破坏内部彩色结构的视觉完整性。光线穿过透明外层时，会在内部彩色单元的表面产生折射和反射，进一步强化视错觉的视觉效果，不同角度的光线入射会让内部的彩色纹理呈现出渐变的光泽感，不需要额外的表面处理就能呈现出类似玻璃工艺品的通透质感。
