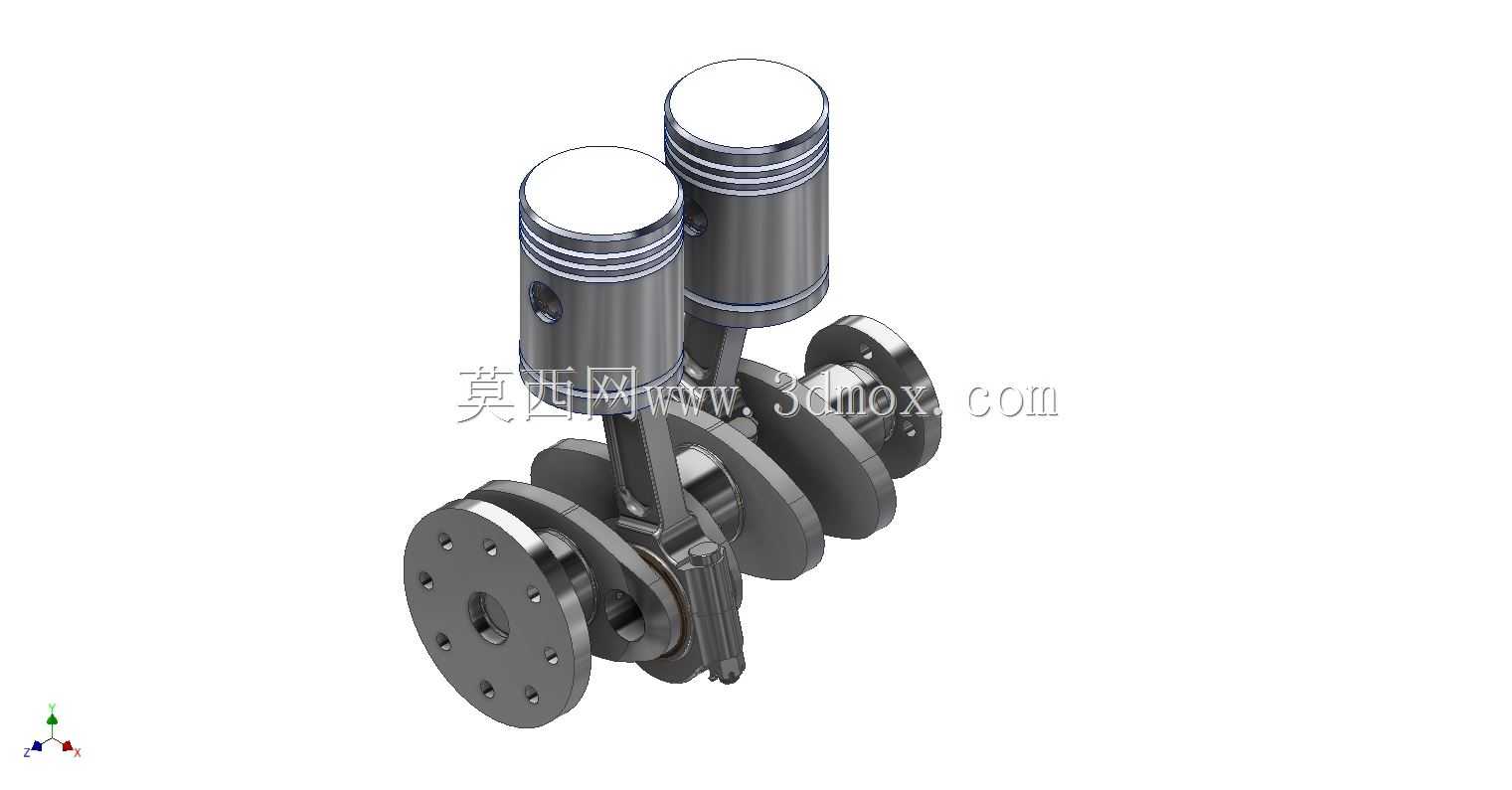

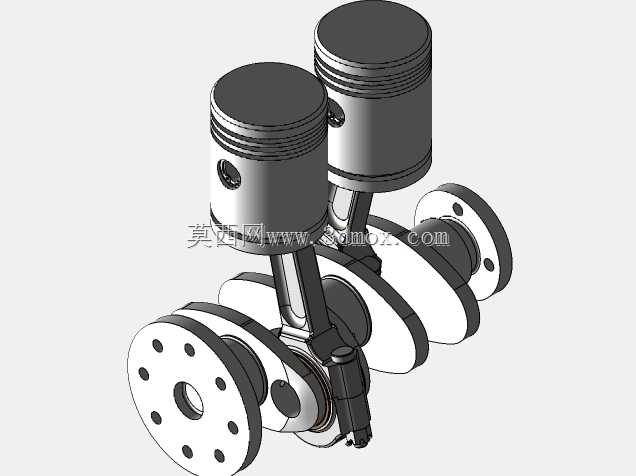

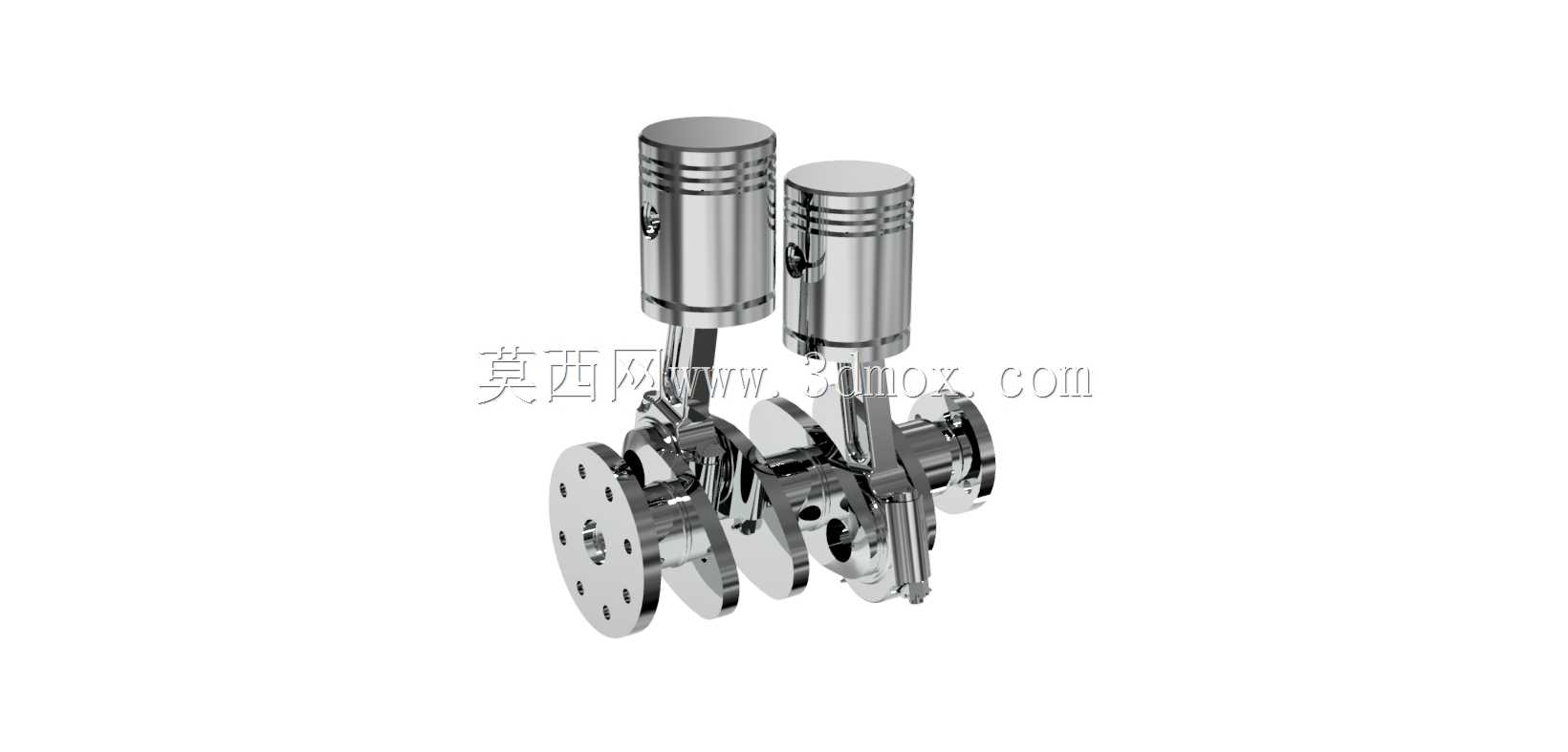

双缸曲柄连杆活塞传动组件结构

　　这套双缸曲柄连杆活塞组件，是往复式动力机械里最核心的运动转换单元，日常接触最多的应用场景就是小排量通用汽油机、双缸空气压缩机、小型柱塞泵的动力端结构，很多教学实训里拆解的内燃机动力模块，也会采用这类结构作为演示载体。从实际工况来看，这套组件承担的是把活塞的直线往复运动，通过连杆的铰接传动，转化为曲轴的旋转扭矩输出，反过来在压缩机类设备里，也能把曲轴的旋转运动转化为活塞的往复压缩动作，是实现两种运动形式转换的核心载体。

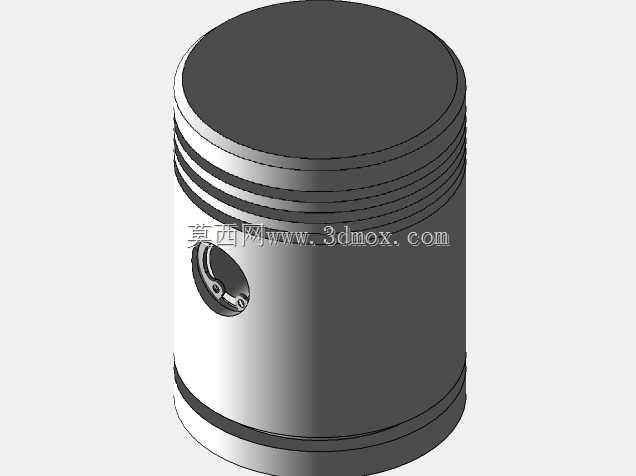

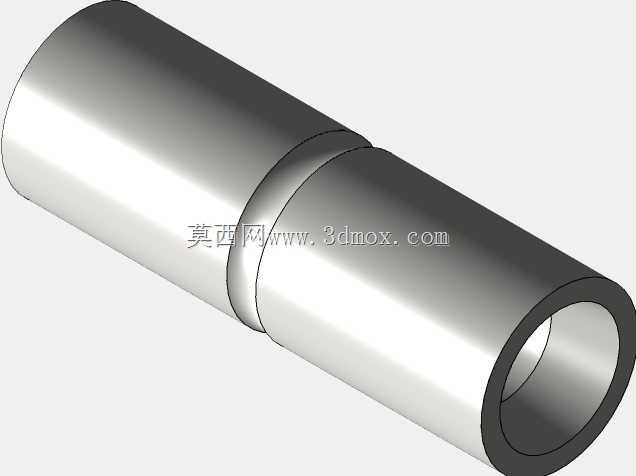

　　设计层面首先要考虑的是运动干涉问题，两个活塞呈平行布置，对应的两个曲柄销存在固定的相位夹角，建模时需要严格匹配活塞行程与曲柄半径的对应关系，曲柄半径直接决定活塞的上下止点距离，也就是实际工作行程，连杆的长度则需要兼顾摆角范围，摆角过大会加大小头衬套与活塞销的侧向磨损，摆角过小则会导致整体结构轴向尺寸冗余，增加整机的布置难度。从结构细节来看，活塞部分采用了等直径圆柱主体，上部预留了活塞环的安装槽位，实际生产中这里会装配气环与油环，实现燃烧室的密封与缸壁润滑油的刮除，活塞销孔位于活塞裙部上方，采用全浮式连接的设计预留间隙，保证工作状态下活塞销可以在孔内缓慢转动，均匀磨损提升使用寿命。

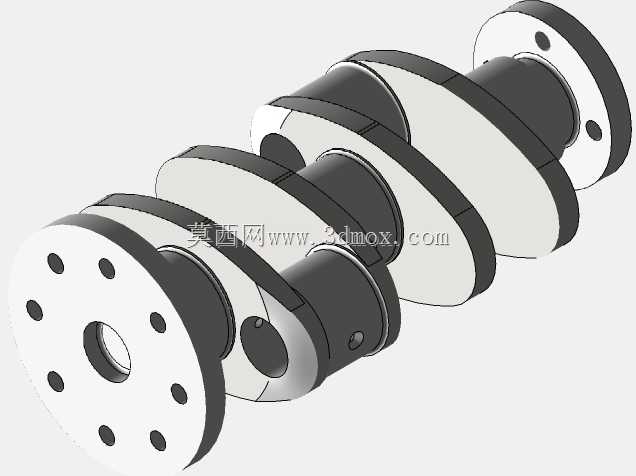

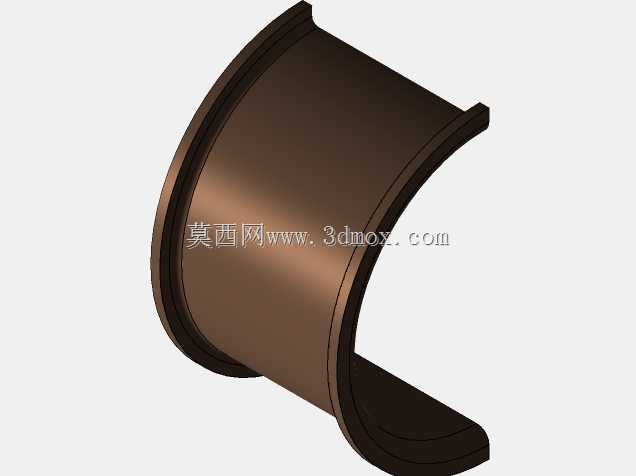

　　连杆部分采用了工字形截面的杆身设计，这种截面在同等重量下拥有更好的抗弯刚度，能够承受活塞做功瞬间的爆发压力传递，大头部分做了分体式的结构设计，方便与曲轴的曲柄销进行装配，轴瓦安装位的尺寸精度需要严格控制，间隙过大容易出现机油压力不足、敲击异响，间隙过小则会在热机状态下出现抱轴故障。曲轴部分采用了整体式锻造结构的建模思路，两个曲柄臂之间配置了平衡重块，用来抵消活塞与连杆往复运动产生的一阶惯性力，降低整机运行时的振动水平，曲轴的输出端设置了带螺栓孔的连接法兰，用来安装飞轮或者动力输出轮，法兰端的端面跳动与径向跳动公差，是安装时需要重点校核的参数，直接影响后端连接部件的运行稳定性。

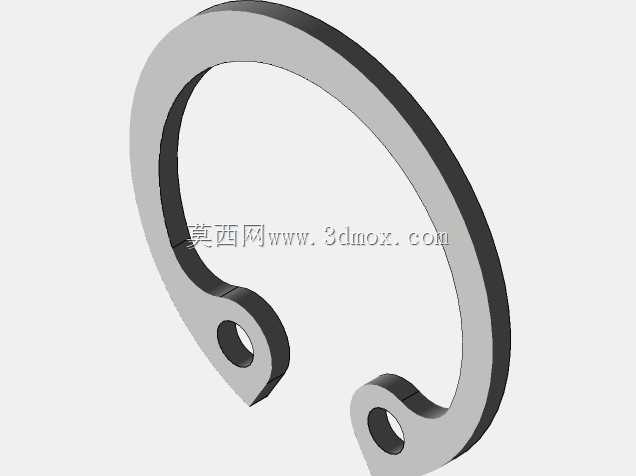

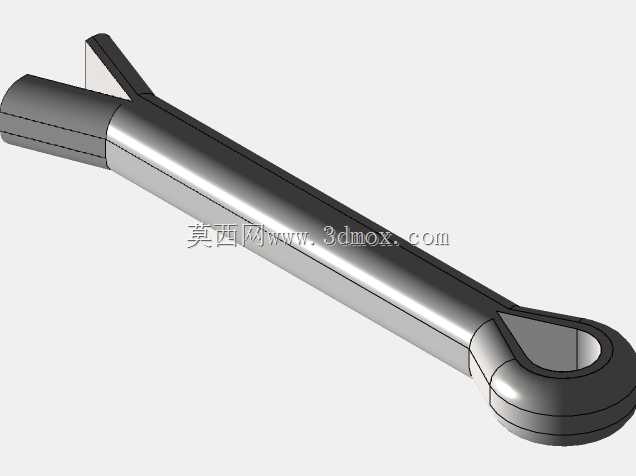

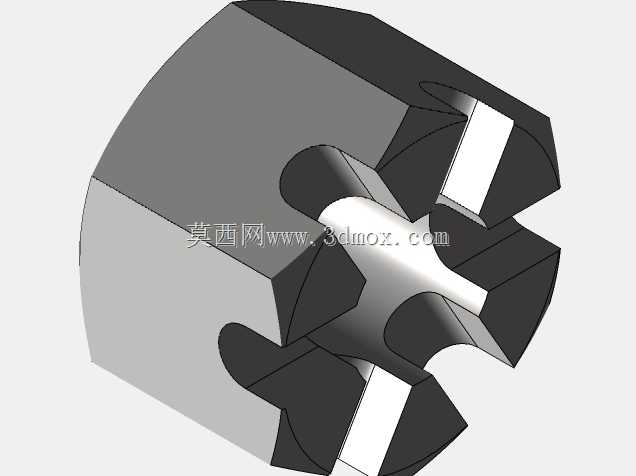

　　安装边界方面，这套组件的径向尺寸主要由曲轴平衡重的旋转外径决定，装配时需要保证曲轴箱内壁与平衡重之间留有足够的安全间隙，避免运行过程中出现运动碰擦；轴向尺寸则需要结合两个缸的中心距、曲轴主轴颈的支撑跨距来确定，缸心距的设计要兼顾缸套壁厚、冷却水道的布置空间，过小的缸心距会导致缸盖螺栓布置困难，也会影响机体的结构强度。实际装配流程里，需要先将活塞与连杆小头通过活塞销连接，锁好活塞销的卡环避免窜出，再将活塞环按照开口错开的要求装入活塞环槽，使用专用卡箍收紧活塞环后将活塞推入缸筒，之后再将连杆大头与曲轴的曲柄销进行合装，按规定扭矩拧紧连杆螺栓，最后转动曲轴检查整圈运动是否存在卡滞，确认各运动副之间没有干涉后才能进行后续的整机装配。

　　从工况适配的角度来说，这套结构的参数匹配可以根据不同的应用场景调整，比如用作内燃机动力时，活塞顶部可以调整为凹坑或者凸顶结构，配合燃烧室的形状优化油气混合效果；用作压缩机活塞时，则可以调整活塞的密封结构，增加导向环的安装位，提升压缩气体的密封性能。建模过程中所有的铰接位置都需要保留合理的配合间隙，完全按照过盈或者零间隙建模的话，后续做运动仿真时会出现过约束报错，也无法反映实际工作中的热膨胀间隙需求。很多新手在做这类结构建模时，容易忽略曲柄相位角与活塞运动位置的对应关系，导致运动仿真时活塞出现上下止点位置偏移，甚至出现连杆与曲轴臂干涉的问题，这套结构在建模时已经完成了全行程的运动干涉检查，所有运动部件在整个工作循环内都不存在碰擦风险，各铰接副的配合尺寸也符合通用机械的设计规范，可以直接用于同类型产品的结构参考，或者作为教学演示的运动仿真载体，帮助从业者理解往复式动力机械的核心运动原理。
