可调径滑轮扩张调节机构结构设计

项目分类:通用机械零部件 发布时间:2021-11-21 ID:402802
  • 可调径滑轮扩张调节机构结构设计
  • 可调径滑轮扩张调节机构结构设计
  • 可调径滑轮扩张调节机构结构设计
  • 可调径滑轮扩张调节机构结构设计
  • 可调径滑轮扩张调节机构结构设计

  在带传动、线缆收放、柔性物料输送等工业场景中,固定直径滑轮往往无法适配多规格传动比调整、不同线径线缆张紧、变负载输送的工况需求,传统更换滑轮的方式不仅拆装耗时,还需要备足多规格备件,增加运维成本与停机时长,滑轮扩张调节机构正是针对这类痛点开发的可调径功能部件。

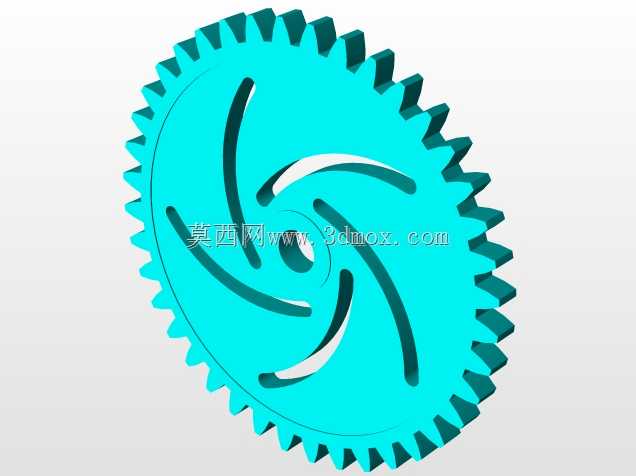

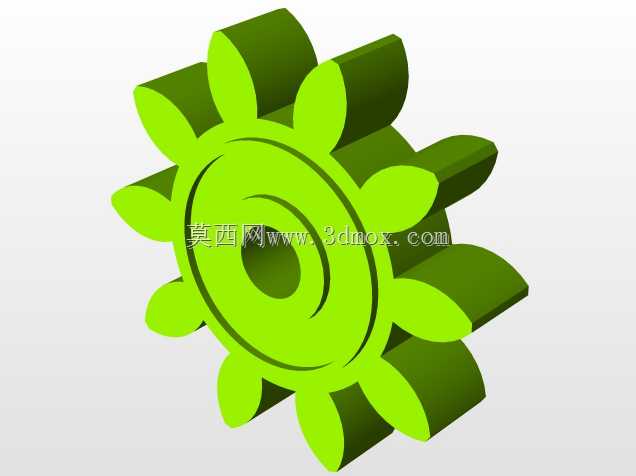

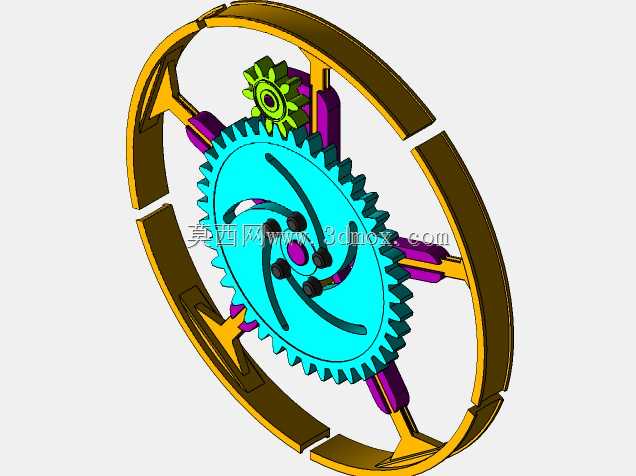

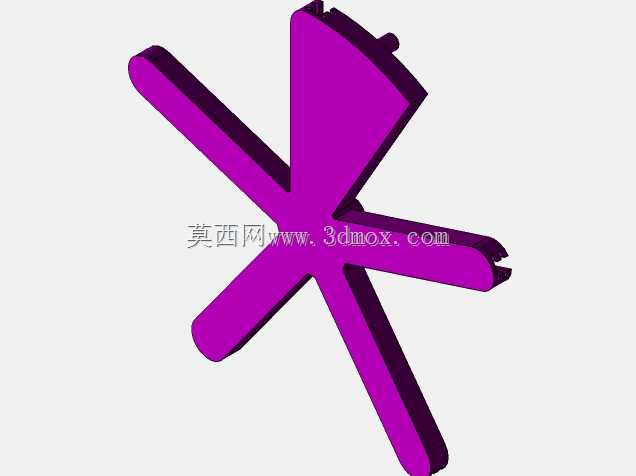

  这套机构的核心功能是通过内置的传动结构实现滑轮工作直径的连续调节,无需拆解外部安装结构即可完成直径调整,适配不同工况下的传动比匹配、张紧力调节需求。从结构组成来看,机构采用同轴齿轮组作为动力输入核心,中心大直径齿轮作为动力传递的主构件,啮合侧部小直径传动齿轮,将旋转运动转化为径向伸缩的驱动力,周向均匀分布的多组支撑臂沿径向导轨滑动,支撑臂外端连接分段式轮缘,当中心齿轮转动时,通过螺旋槽结构带动所有支撑臂同步沿径向伸出或收回,带动分段轮缘同步位移,最终实现整体滑轮工作直径的连续变化,所有支撑臂的同步性由中心齿轮的螺旋槽加工精度保证,避免出现轮缘不同心导致的传动跳动问题。

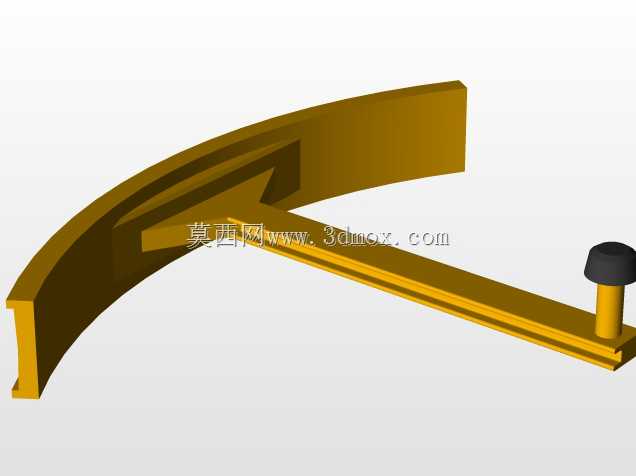

  设计过程中首先考虑了轮缘的受力特性,分段式轮缘采用圆弧段拼接结构,每段轮缘对应一组支撑臂,当支撑臂处于最大伸出位置时,相邻轮缘段之间预留微小间隙避免干涉,收回至最小直径时间隙均匀,保证轮缘整体的圆柱度误差控制在传动允许范围内;支撑臂与主体支架之间采用滑动摩擦副配合,接触面做耐磨处理,减少反复调节过程中的磨损量,延长机构的调节寿命。传动齿轮组的传动比经过匹配计算,保证输入较小的转动力矩即可带动支撑臂完成径向伸缩,调节过程中无卡滞点,在任意调节位置都可通过锁止结构固定中心齿轮位置,避免工作过程中出现直径自行变化的问题。

  从安装边界来看,机构整体采用盘式同轴结构,轴向厚度控制在紧凑范围内,中心预留标准安装轴孔,可直接适配常规滑轮的安装轴系,无需对原有设备的安装位做大规模改造;径向尺寸覆盖常用中小规格滑轮的直径范围,最小直径适配小负载高速传动场景,最大直径满足大传动比、大张紧行程的工况需求,轮缘工作面做圆弧过渡处理,避免划伤皮带、线缆等柔性传动件。

  实际应用中,这类可调径滑轮可用于实验室小功率带传动试验台的传动比快速调整,无需更换皮带轮即可完成多组传动比测试;也可用于线缆收卷设备的张力调节,通过改变滑轮直径调整收卷线速度,匹配不同卷径下的收卷张力需求;在轻型输送设备上,还可通过调整滑轮直径适配不同厚度的输送带张紧需求,减少备件种类。设计时充分考虑了工况受力,所有受力构件的强度经过校核,在额定负载下支撑臂不会出现径向形变,轮缘的径向跳动量满足柔性传动的平稳性要求,齿轮传动部分预留润滑空间,可定期加注润滑脂减少传动磨损,整体结构无复杂异形构件,加工难度低,常规机加工设备即可完成所有零件的加工制造,装配时仅需保证中心齿轮与各支撑臂螺旋槽的配合间隙,即可实现顺畅的调节功能,后期维护仅需定期检查锁止结构的可靠性与滑动面的磨损情况,运维难度低。
