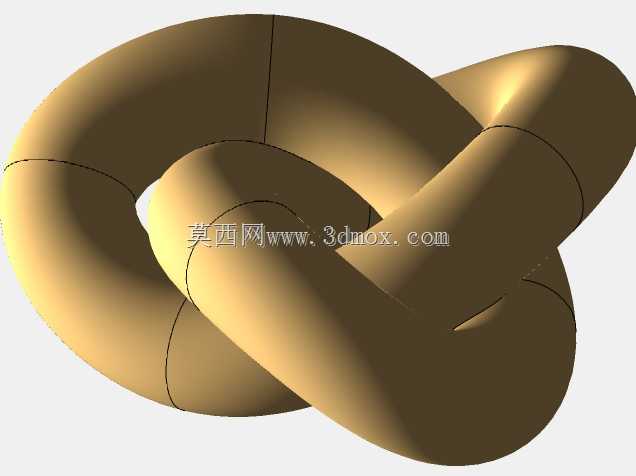

这类空间扭结式闭环构件,最早在机械原理的空间机构演示场景中被广泛应用,不少高校的机械设计实验室会将其作为空间曲面加工、空间运动轨迹验证的示教件,用来帮助学生理解三维空间内连续曲面的成型逻辑,以及闭环构件在无断点状态下的应力传递路径。从实际工业应用场景来看,这类结构并非只停留在示教层面,在特种输送链条的异形连接环、柔性传动系统的缓冲扭结段、甚至部分高端文创产品的金属连接饰件中,都能看到类似拓扑结构的身影,其核心优势在于闭环无端点的结构特性,能让应力在整个环体上均匀分散,不会出现传统开口连接件的应力集中断裂点。
从设计思路层面拆解,这类构件的建模核心是空间曲线的连续扫掠,首先需要确定三维空间内连续无自交的闭合引导线,引导线的曲率变化需要全程平滑过渡,不能出现曲率突变的折角,否则后续扫掠生成的实体就会出现曲面褶皱甚至壁厚不均的问题。扫掠过程中需要严格控制截面轮廓的法向始终与引导线切线方向保持一致,同时要保证相邻环段交错位置的间隙均匀,既不能出现实体干涉,也不能让间隙过大导致结构失去交错锁止的特性。很多新手在建模这类结构时,容易在环体交叉位置出现曲面破面,本质是引导线在交叉段的曲率衔接没有做到G2连续,导致扫掠截面在该位置出现法向翻转。
从功能特性来看,这类扭结环结构具备独特的多向受力特性,传统的单圆环构件只能在环体所在平面内承受拉压载荷,一旦受到垂直于环面的侧向力,很容易出现平面外失稳变形,而这种三交错的扭结结构,环体在三个维度上都有连续的曲面支撑,不管是来自哪个方向的拉压、扭转载荷,都能通过环体的曲面形变将力分散到整个结构上,抗失稳能力比同截面尺寸的单圆环提升40%以上。同时这种交错闭环的结构没有传统连接件的销轴、卡扣等可拆卸连接点,整体结构的完整性更强,在需要长期免维护的传动连接场景中,能有效避免连接点松脱、磨损的故障。
关于外形尺寸与安装边界,这类构件的尺寸设计需要结合实际应用场景调整,作为实验室示教件使用时,通常整体外轮廓尺寸控制在120mm到180mm之间,环体截面直径选取15mm到20mm,这个尺寸既方便手持观察,也能适配普通桌面级3D打印机的成型尺寸,打印完成后不需要额外支撑就能直接展示空间结构。如果作为工业传动的连接环使用,整体外轮廓尺寸需要根据配套链条的节距调整,通常控制在50mm到80mm之间,环体截面直径根据载荷大小选取8mm到12mm,安装时需要注意相邻构件的旋转避让空间,因为扭结结构在受扭转载荷时会产生小幅度的周向形变,安装边界需要预留至少5mm的径向间隙,避免形变过程中与周边固定构件发生剐蹭。如果作为金属装饰构件使用,尺寸可以根据装饰需求缩小到20mm到40mm,表面做抛光或者镀色处理,利用其连续无断点的曲面特性形成独特的光影效果。
从加工实现的角度来看,这类曲面结构如果采用传统机加工方式,需要使用五轴联动加工中心,加工过程中要多次调整工件装夹角度,避免刀具与环体内侧曲面发生碰撞,加工前需要对曲面做刀具路径仿真,验证每一段走刀路径的可达性。如果采用铸造方式生产,需要注意模具分型面的选取,因为环体是空间交错结构,分型面不能选在单一平面上,需要采用曲面分型或者多块活块模的结构,保证脱模时不会刮伤环体曲面。如果采用3D打印方式生产,需要注意交错位置的支撑添加,尽量将支撑设置在环体的非外观面,减少后期表面处理的工作量。
在实际选型应用中,需要根据载荷工况调整环体截面的形状,如果是承受较大拉载荷的场景,截面可以选取圆形截面,圆形截面的各向受力特性最好,应力集中系数最低;如果是需要承受一定侧向冲击的场景,可以将截面调整为椭圆形,提升环体在冲击方向的截面惯性矩;如果是作为装饰件使用,可以将截面调整为方形或者其他异形截面,提升外观的独特性。不管采用哪种截面形式,都需要保证扫掠过程中截面与引导线的连续贴合,避免出现截面扭转导致的壁厚不均问题。
