在乘用车辆、商用工程车辆的驱动桥总成中,差速齿轮组件是保障车辆转弯、非平整路面行驶时两侧驱动轮可按不同转速滚动,避免轮胎滑磨、传动部件过载的核心结构。这套简化后的差速齿轮结构,保留了量产差速器的核心传动逻辑,剔除了部分非核心的密封、壳体加强筋等细节,可用于传动原理验证、教学演示、初期方案选型阶段的结构匹配校核。

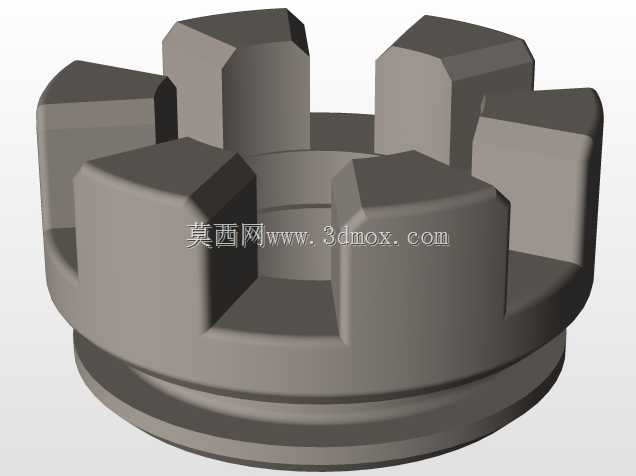

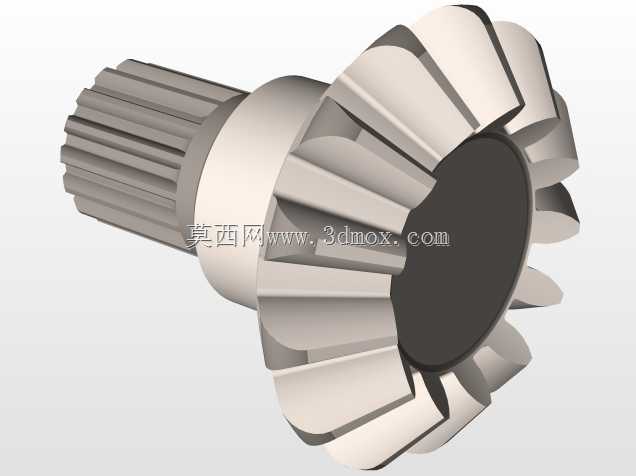

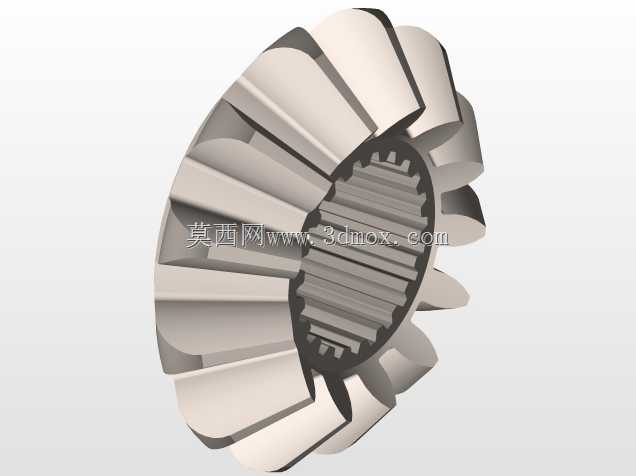

从实际装车场景来看,该差速结构适配横置、纵置驱动桥的布置需求,核心功能是在主减速器传递来的动力输入到两侧半轴的过程中,允许两侧半轴存在合理转速差,同时保证两侧驱动轮的扭矩分配满足行驶附着力需求。结构中包含的行星齿轮、半轴齿轮、十字行星轴、差速器壳体连接螺栓、半轴输出轴段,均按照实际传动受力逻辑做了结构简化:行星齿轮与半轴齿轮采用锥齿轮啮合形式,啮合齿面的接触区域做了简化处理,可直观展示动力从差速器壳体输入后,经十字轴带动行星齿轮公转,同时在两侧车轮阻力存在差异时行星齿轮自转,实现差速传动的完整路径。

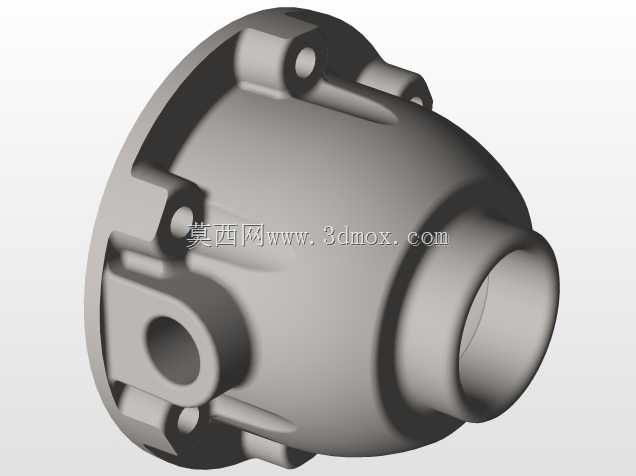

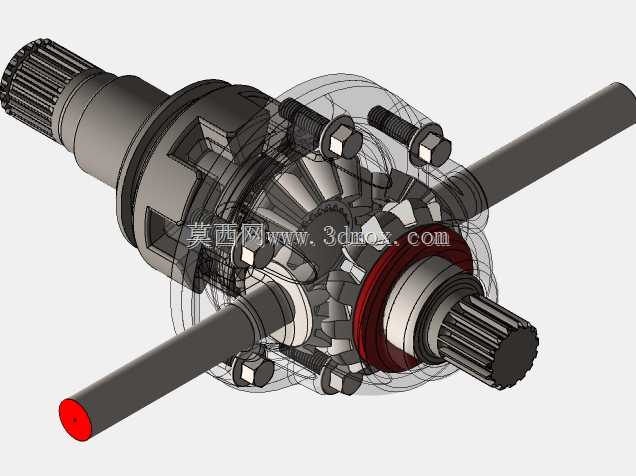

设计思路上,这套结构优先还原差速传动的核心运动关系,将差速器壳体做了半透明化的简化处理,方便观察内部齿轮啮合状态,省略了量产结构中用于安装轴承的轴颈细节、油封安装槽、与主减从动齿轮连接的法兰螺栓孔等非核心结构,既保留了核心传动的尺寸比例关系,也降低了结构复杂度,适合用于原理展示、新入门结构工程师理解差速器工作逻辑,也可作为整车传动系统仿真分析时的简化子模型,减少不必要的网格划分工作量,提升仿真计算效率。

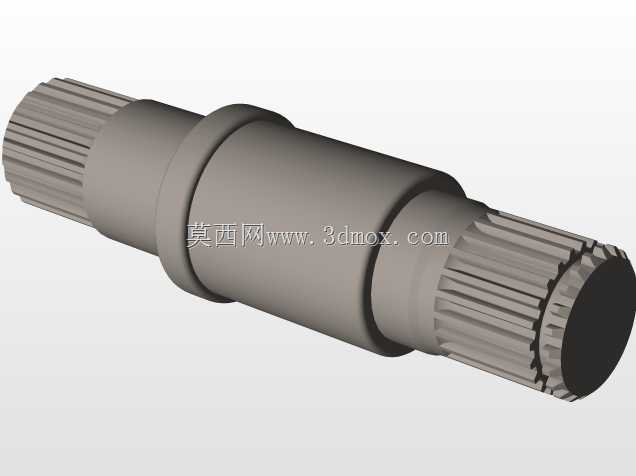

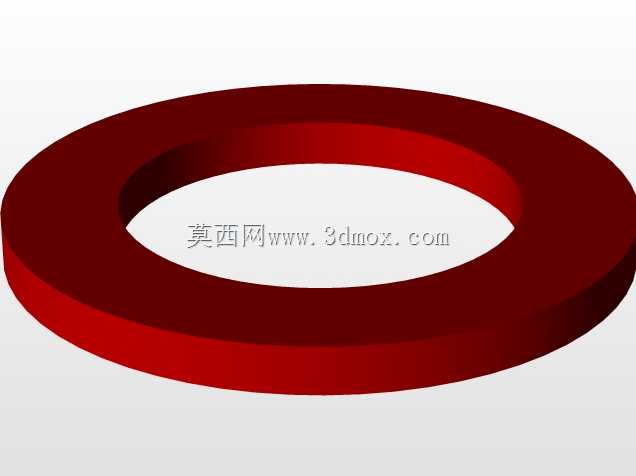

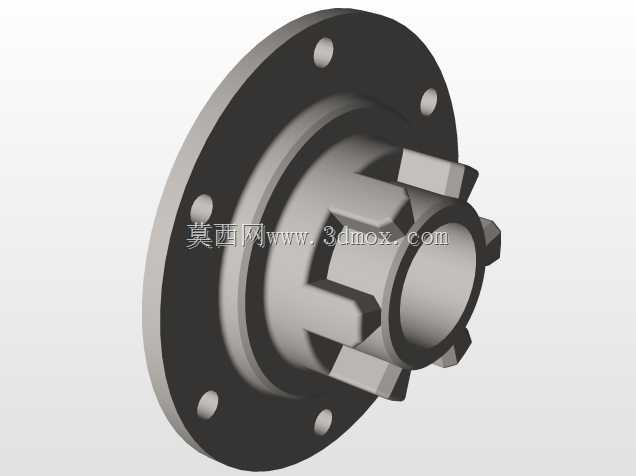

从安装边界来看,两侧输出的半轴采用花键连接结构,花键参数参考常规乘用车辆差速器的半轴花键规格设计,可与同规格的半轴、轮毂连接结构做匹配;十字行星轴的安装位置与差速器壳体的配合尺寸,按照常规差速器的配合公差逻辑做了简化,行星齿轮背面的止推垫片结构做了整合简化,保留了垫片的安装位置与厚度尺寸,可用于验证差速器内部的轴向间隙预留逻辑。差速器壳体外部的连接螺栓采用常规六角头螺栓结构,螺栓分布圆直径参考量产差速器的壳体连接尺寸设计,可直观展示差速器壳体的合箱连接方式。
在实际工程应用中,这类简化差速齿轮结构常被用于整车动力传动系统的早期方案匹配,工程师可通过该结构快速校核差速器在驱动桥内部的布置空间,验证半轴夹角、主减从动齿轮安装位置与差速器的干涉情况,也可用于职业院校、企业内部的机械传动教学,帮助学习者快速理解锥齿轮差速器的运动原理,相比全细节的量产差速器模型,简化结构在做运动仿真时的计算量更小,运动副设置更便捷,可快速完成差速过程的运动动画演示,直观展示车辆直线行驶、转弯行驶时行星齿轮的不同运动状态。
结构中各齿轮的分度圆、齿顶圆尺寸比例按照实际差速器的传动比逻辑设置,行星齿轮与半轴齿轮的齿数比参考常规民用车辆差速器的参数选取,保证差速动作的运动逻辑与实际产品一致,不会出现结构运动干涉、传动逻辑错误的问题。半轴的伸出长度做了适当延长,方便直观展示动力输出的方向,其中一侧半轴端部做了标识处理,可在运动演示时清晰观察两侧半轴的转速差异,帮助理解差速功能的实现过程。
